Docker einrichten

Einstellungen aufrufen

Die Einstellungen werden über den Befehl EINSTELLUNGEN der Kachel unter Docker aufgerufen.

SD-Karte und Docker einrichten

Im Menü Docker Einstellungen aktivieren Sie die Docker-Engine, um eigene Software-Container zu installieren.

Hinweis

Für die Nutzung dieser Funktion ist eine Micro SD-Karte notwendig, die permanent im Gerät verbleibt.

Es wird Ihnen angezeigt, wie voll die SD-Karte ist. Sie können die SD-Karte auswerfen.

Docker aktivieren und einrichten

1. Aktivieren Sie Docker an.


2. Klicken Sie SPEICHERN.
   Der folgende Dialog öffnet sich:





3. Klicken Sie SD-KARTE FORMATIEREN.
   Es öffnet sich ein neues Fenster.

4. Geben Sie das Passwort (Passphrase) ein. Die Passphrase muss aus mindestens 8 Zeichen bestehen.

5. Klicken Sie SPEICHERN.


   Hinweis

   Die SD-Karte wird in diesem Schritt formatiert und alle vorherigen Daten werden gelöscht. Außerdem werden die Daten auf der SD-Karte verschlüsselt, so dass sie nur mit einem CMTK genutzt werden können.

6. Warten Sie, bis der Dialog geschlossen wird.
   Nach kurzer Zeit ist die Schaltfläche PORTAINER ÖFFNEN aktiviert.

7. Klicken Sie PORTAINER ÖFFNEN.
   Der Portainer (Verwaltungsplattform für die Docker-Container) öffnet sich. Hier können Sie die ersten Container installieren.

Portainer und freigegebene Ports innerhalb der Docker-Umgebung nutzen

Hinweis

Die weiterführende Bedienung von Portainer und wie Sie auf interne Schnittstellen oder die Rest-API zugreifen können, sind auf http://dev.cmtk.de im Detail beschrieben. Dort finden Sie auch eine Reihe von Code-Beispielen.

Sie können innerhalb der Docker-Umgebung auf alle freigegebenen internen Schnittstellen zugreifen, z. B. auf MQTT, die interne Datenbank influxDB oder die Rest-API. Die Schnittstellen sind unter folgenden Adressen und Ports erreichbar:

Dienst	Adresse	Port
MQTT	172.16.0.2	1883
Rest-API	172.16.0.6	8080
influxDB	172.16.0.10	8086

Für den Zugriff auf die influxDB (read-only) sind folgende Anmeldedaten erforderlich:

• User: CMTK

• Password: balluff

• Database: balluffCMTKDatabase


Hinweis

Innerhalb der Docker-Umgebung sind prinzipiell alle Ports freigegeben. Für die Kommunikation nach außen sind nur die Ports 49152-65535 freigegeben. Daher ist ein entsprechendes Port-Mapping in Portainer in der Regel notwendig.

SD-Karte mit Docker importieren

Sie können eine mit einem CMTK eingerichtete SD-Karte mit Docker auch in einem anderen CMTK nutzen. So können Sie entwickelte Anwendungen einfach vervielfältigen.

1. Legen Sie die kopierte SD-Karte in das CMTK ein.

2. Aktivieren Sie Docker an.
3. Klicken Sie SPEICHERN.
   Der folgende Dialog öffnet sich:


4. Klicken Sie PASSPHRASE ÄNDERN, und geben Sie das Passwort ein, mit dem die SD-Karte auf dem anderen CMTK verschlüsselt wurde.

5. Warten Sie, bis der Dialog geschlossen wird.
   Nach kurzer Zeit ist die Schaltfläche PORTAINER ÖFFNEN aktiviert. Jetzt können Sie Docker wie gewohnt nutzen.

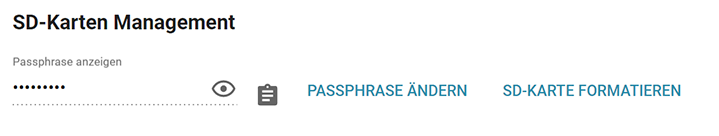

Experteneinstellung und SD-Karte formatieren

Aktivieren Sie Experten Modus, um weiterführende Einstellungen zum SD-Karten-Management durchzuführen.

Hier können Sie sich die aktuelle Passphrase anzeigen lassen oder ändern bzw. die SD-Karte erneut für den Betrieb im CMTK formatieren.

Hinweis

Bei Änderung der Passphrase oder der Formatierung der SD-Karte können wichtige Informationen auf der SD-Karte verlorengehen.
