Digitalausgang#

Ziel des Kapitels

Ziel ist es, ein erkanntes Objekt über einen Digitalausgang auszugeben.

Voraussetzung

Das CMTK dient hier nur zur Parametrierung – das CMTK kann den Schaltzustand von Pin 2 und 4 zwar ausgeben, aber nicht aufzeichnen oder weitergehend auswerten.

Funktionsweise#

Der Sensor kann zwei Schaltkanäle über digitale Ausgänge ausgeben. Diese teilen sich die Pins mit Analogausgang und IO-Link – du musst dich daher für eine Nutzung entscheiden.

Verwendung des IO-Link Pins

Der IO-Link-Pin erkennt automatisch einen IO-Link Master, aktiviert IO-Link und deaktiviert den Digitalausgang. Dieses Verhalten kann nicht überschrieben werden.

Parametertabelle

Parameter `Abschnitt` `Parametername`	Index `Subindex`	Standard
Pin 4 Modus `Pin Configuration and Assignment` `Pin 4 Function.Pin Mode`	144 `2`	Inactive
Pin 4 Signalquelle `Pin Configuration and Assignment` `Pin 4 Digital Configuration.Signal Source`	145 `1`	Switching Signal Channel 1.1
Pin 2 Modus `Pin Configuration and Assignment` `Pin 2 Function.Pin Mode`	147 `2`	Inactive
Pin 2 Signalquelle `Pin Configuration and Assignment` `Pin 2 Digital Configuration.Signal Source`	148 `1`	Switching Signal Channel 1.1
Pin 2 Typ `Pin Configuration and Assignment` `Pin 2 Digital Configuration.Type`	148 `3`	PNP

Pinbelegung

IO-Link Port (M12, A-codiert, Buchse)

PIN	Funktion
1	24 V
2	Digitalausgang / Analogausgang
3	0 V
4	IO-Link / Digitalausgang

Konfiguration#

1. Objekterkennung konfigurieren#

Richte zuerst eine Objekterkennung ein – alternativ kannst du bestimmte Systemzustände ausgeben.

Mögliche Ausgabesignale

Bezeichnung	Name	Wert
Schaltkanal 1.1	Switching Signal Channel 1.1	63
Schaltkanal 1.2	Switching Signal Channel 1.2	64
Schaltkanal 2.1	Switching Signal Channel 2.1	371
Schaltkanal 2.2	Switching Signal Channel 2.2	372
Warnung Spannungsversorgung - Unterspannung	Primary supply voltage under-run	23
Warnung Spannungsversorgung - Überspannung	Primary supply voltage over-run	24
Fehlerzustand - Kein Objekt im Erfassungsbereich	MDC Measurement Error	43
Messbereichswarnung	MDC Out of Measurement Range Warning	44
Systemfehler	System Error	47
Temperaturalarm	Device Temperatur Alarm-Status	78

2. Pin-Modus und Signalquelle konfigurieren#

Setze den Pin-Modus auf Digital Output und wähle als Signalquelle den gewünschten Schaltkanal. Die Einstellungen für die Pin-Konfiguration findest du unter Pin Configuration and Assignment.

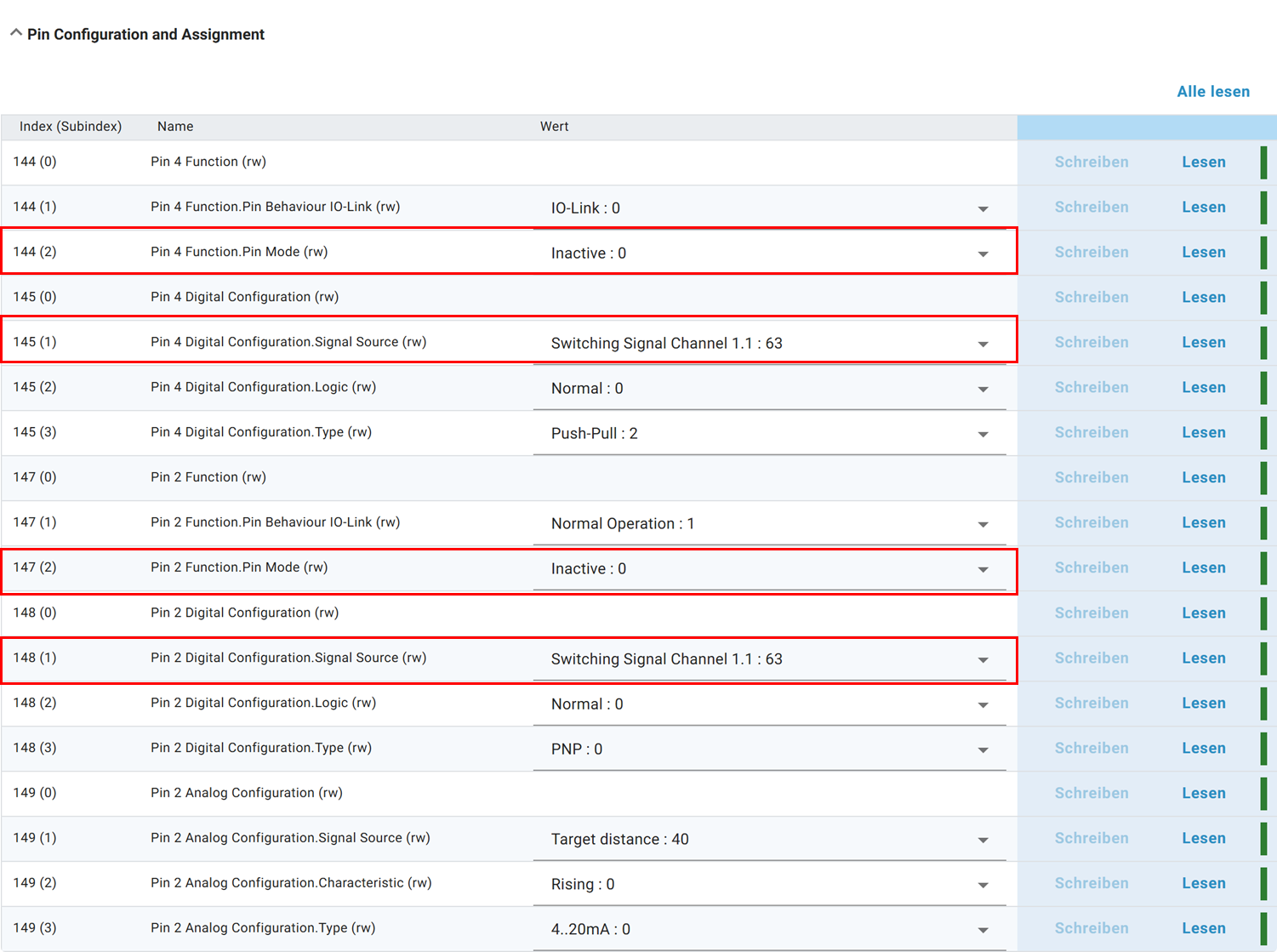

Pinnmodus und Signalquelle)

3. Schalttyp konfigurieren#

Pin 4 unterstützt nur Push-Pull. Pin 2 unterstützt PNP, NPN oder Push-Pull.

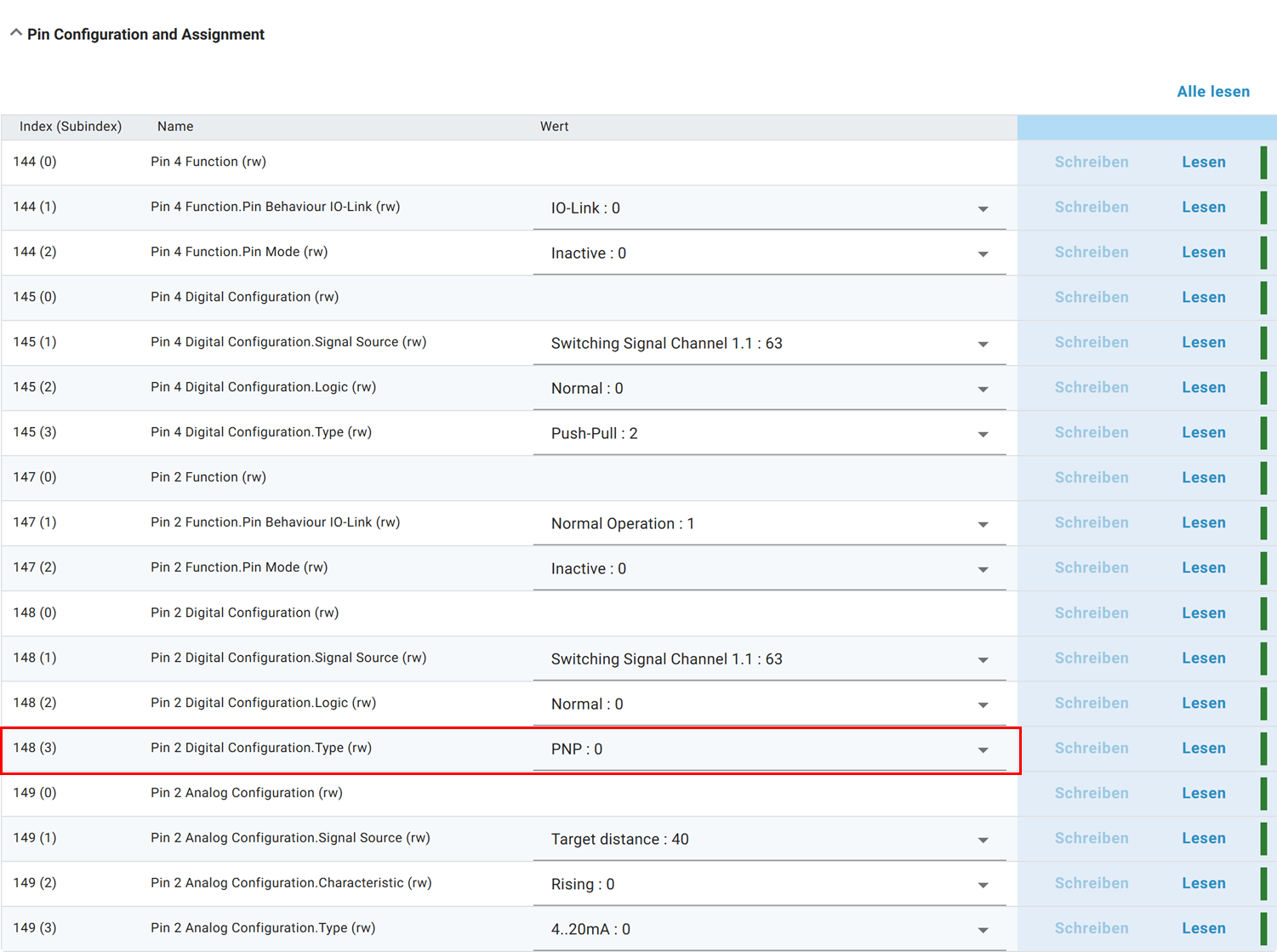

Schalttyp)

Schalttypen

PNP: Lastanschluss an +24 V, Ausgang schaltet gegen 0 V.

NPN: Lastanschluss an 0 V, Ausgang schaltet gegen +24 V.

Push-Pull: Kann aktiv gegen +24 V oder 0 V schalten (kompatibel zu PNP und NPN).
