Produktbeschreibung

Aufbau#

Construction

Funktion#

Der Radarsensor BRS S–M30S04–0301–LA2–000S04 ist für Messungen im industriellen Nahbereich optimiert und bietet eine Reichweite für die Erkennung von Objekten von bis zu 15 m. Sein robustes, zylindrisches M30-Gehäuse hat sich in vielen Industriebereichen bewährt.

Schnittstellen und Parametrierung:

  • IO-Link: Standardisierte Schnittstelle gemäß IO-Link-Spezifikation. Ermöglicht die Parametrierung des Messbetriebs und der Vorder- und Hintergrundausblendung, sowie anderer Parameter.
  • Analog: Zusätzliche Schnittstelle für vielseitige Anwendungen.

Funktionsweise: Der Sensor arbeitet nach der frequenzmodulierten Dauerstrichmethode (FMCW) im 122-123 GHz ISM-Band. Er sendet ein kontinuierliches Radarsignal aus, das in der Frequenz variiert wird. Dadurch kann der Sensor die Distanz zu statischen und bewegten Objekten zuverlässig erfassen.

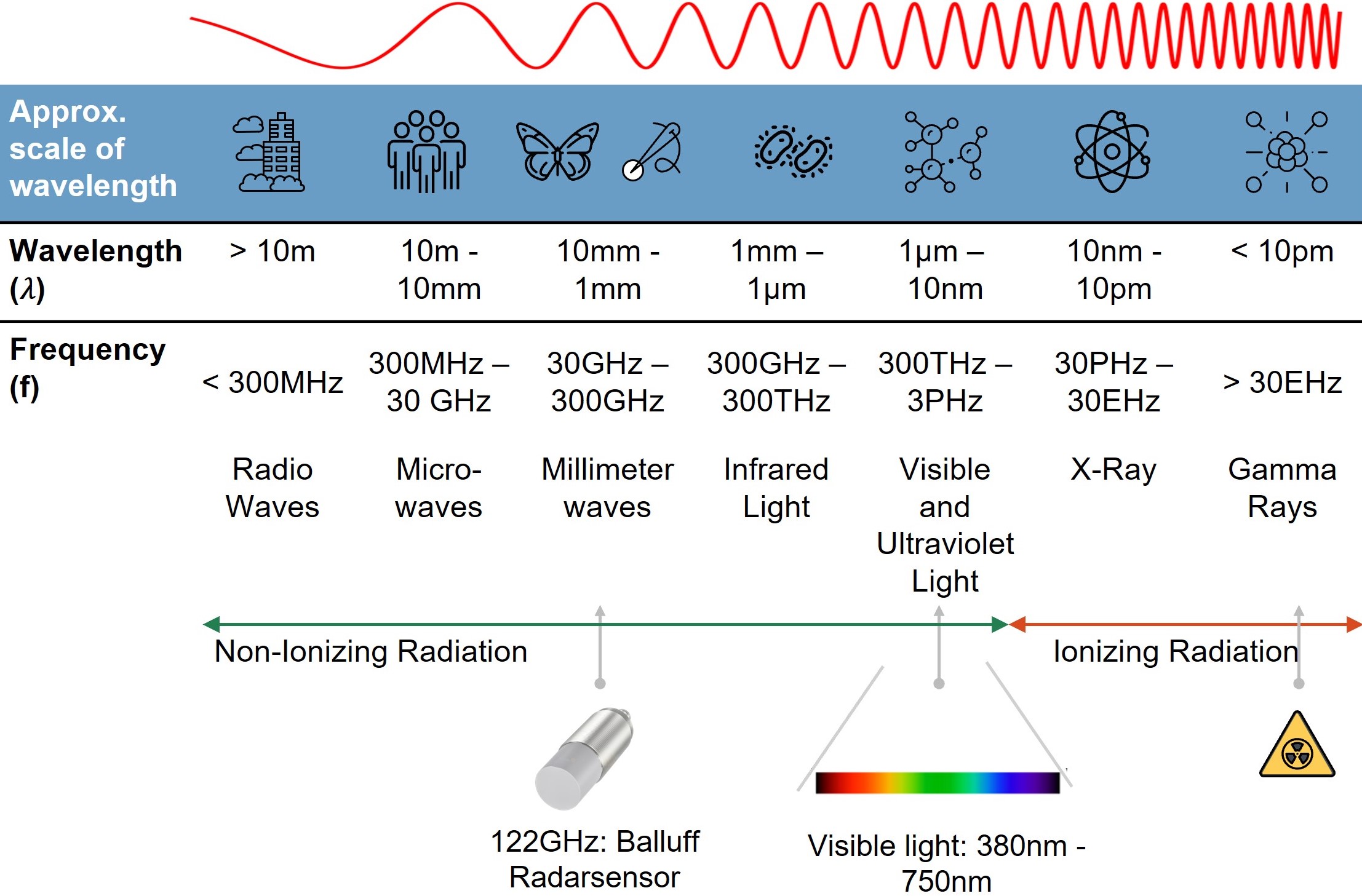

Wavelength overview

Leistungsmerkmale:

  • Hohe Auflösung: Bis zu 1 mm.
  • Hohe Messrate: Bis zu 1 kHz ermöglicht die Erkennung von mehr als 100.000 Objekten pro Stunde. <<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<AUTO GENERATED BY CONFLICT EXTENSION<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< integration
  • Niedriger Blindzone: Nur 100 mm (abhängig vom Zielobjekt und den Umgebungsbedingungen). ====================================AUTO GENERATED BY CONFLICT EXTENSION====================================
  • Niedriger Blindbereich: Nur 300 mm (abhängig vom Zielobjekt und den Umgebungsbedingungen).

    AUTO GENERATED BY CONFLICT EXTENSION>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> feat/multilingual_PB

Typische Anwendungen:

  • Distanzmessung (z.B. Durchmesser einer Folienrolle).
  • Hochgeschwindigkeits-Nahfeldobjekterkennung (z.B. Flaschen bei der Abfüllung).
  • Erkennung von Objekten mit schwierigen Oberflächen (z.B. Reifen).

Vorteile:

  • Messung von Distanz und Nahfeldobjekterkennung.
  • Zuverlässige und präzise Messungen bei schnellen Applikationen.
  • Robust gegen Staub, Schmutz, Feuchtigkeit, direktes Licht oder Dunkelheit.
  • IO-Link-Schnittstelle für Service- und Prozessdaten sowie zur Parametrierung.
  • Reinigungsfest dank IP69K.
  • Erhöhte EMV-Festigkeit.
  • Bewährte M30-Gehäusebauform.
  • Flexible Montage.

Anzeigeelemente#

LED 1 (Betriebszustand und Kommunikation)
Name Signal Bedeutung
Fehler Rot, statisch Allgemeiner Fehler
Kommunikation Grün, wechselt mit LED aus im Verhältnis 10:1, 1 s Periode IO-Link-Kommunikation ist aktiv.
Das Gerät ist betriebsbereit.
Bereit Grün, statisch Das Gerät ist betriebsbereit.
Firmware-Update Magenta, wechselt mit LED aus im Verhältnis 9:1, 1 s Periode Firmware-Update läuft.
Die LED zeigt die Update-Aktivität an.
LED 2 (Anzeige/Warnung/Teach/Device Discovery)
Name Signal Bedeutung
Locator Blau, Doppelt-Blinken (2×100 ms an, 100 ms Pause), dann 600 ms aus – 1 s Zyklus Die Funktion „Locator“ kann über einen Systembefehl aktiviert werden, um das Gerät wiederzufinden.
Kurzschluss Pin 2 / Pin 4 Rot, blinkend, 3 Hz Kurzschluss an Pin 2 oder Pin 4
Teach-in Rot, statisch Das Gerät befindet sich derzeit im Teach-in-Modus.
Überlast Orange, blinkend, 3 Hz Überlast an Pin 2 / Pin 4 wurde erkannt.
Schlechte Signalqualität Orange, blinkend, 1 Hz Schlechte Signalqualität, die Signalqualität liegt unterhalb der konfigurierten Warnschwelle.
Außerhalb der Spezifikation Gelb, blinkend, 3 Hz Das Gerät wird außerhalb der Spezifikationen betrieben.
Messwert ungültig oder außerhalb des Bereichs.
Funktionsanzeige Gelb, statisch Schaltpunkt ist aktiv.

Laserbeschriftung#

Labeling
