디바이스 세부 정보 표시 및 편집

2025년 02월 12일 4247 21 | 단어 수 | 최소 읽기 시간

상세 보기에서는 특정 디바이스에 대한 개요를 확인하고 확인할 수 있습니다. 이 보기에서 매개변수를 설정하고 진단을 수행할 수 있습니다. 상세 보기는 호출되는 장치 범주에 따라 동적으로 변경됩니다. 주요 차이점은 IO-Link 네트워크 모듈과 IO-Link 장치 간의 차이점입니다. 사용자 역할과 PLC의 상태에 따라 IO-Link 장치 또는 네트워크 모듈에서 파라미터를 변경할 수 있습니다.

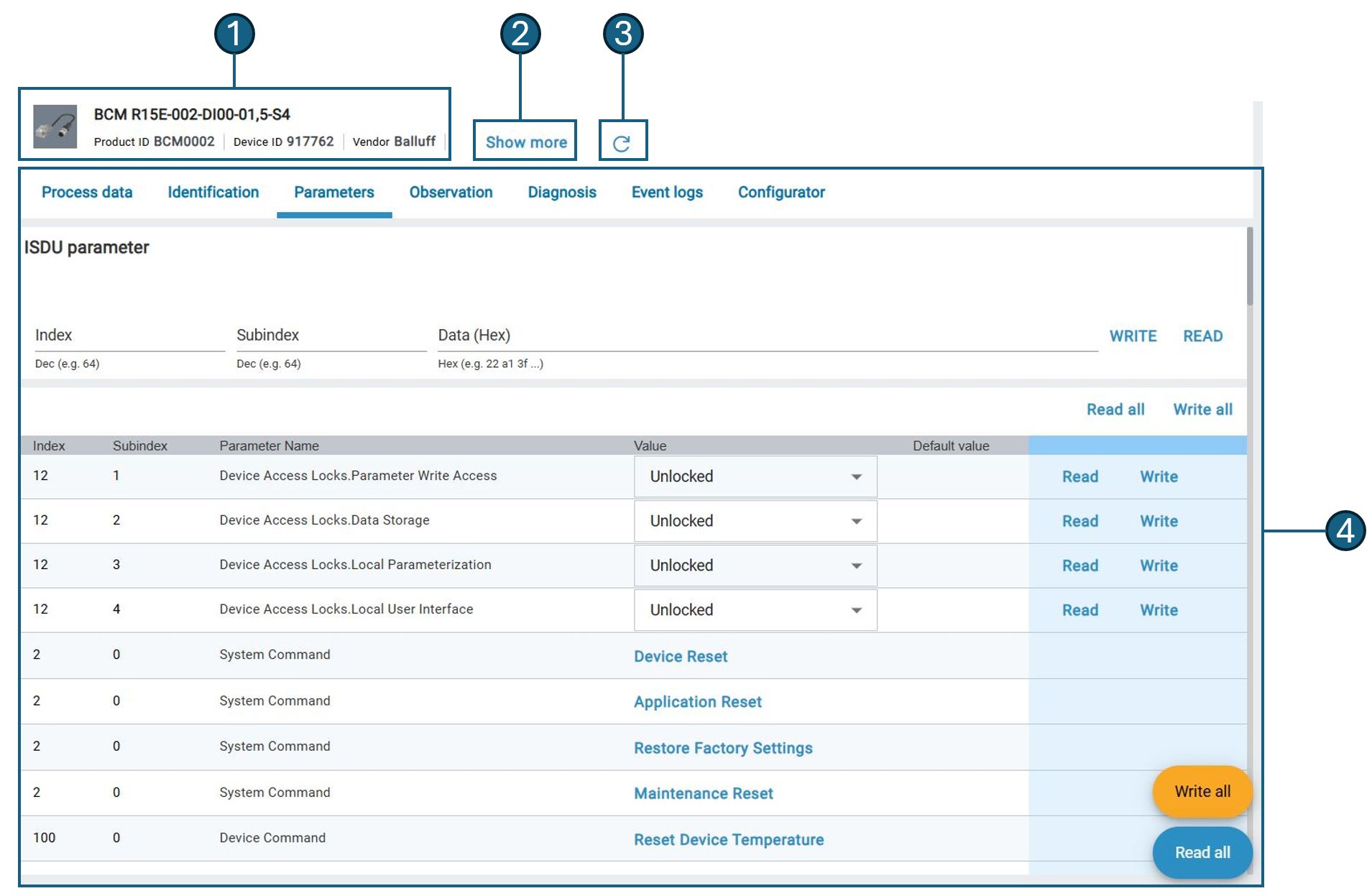

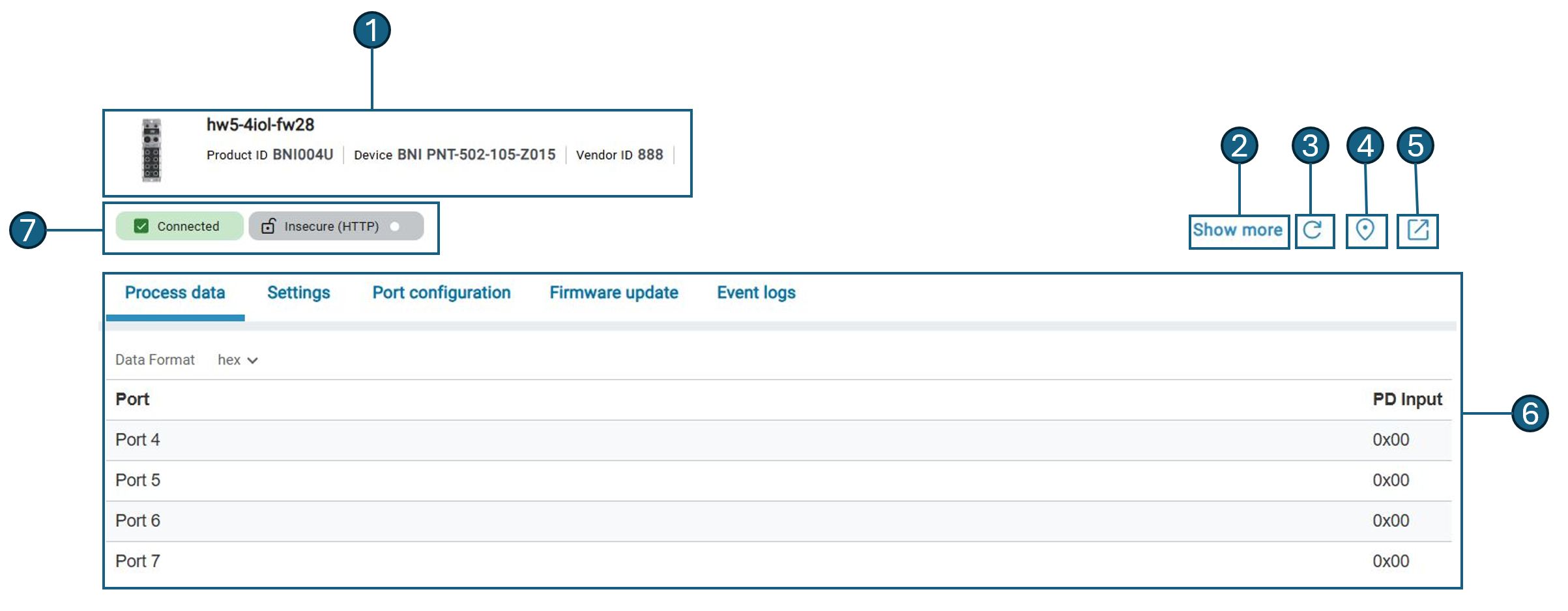

디바이스 세부 정보 개요

_images/w_Detailansicht_gesamt.jpg

예시: IO-Link 장치

Pos.

설명

1


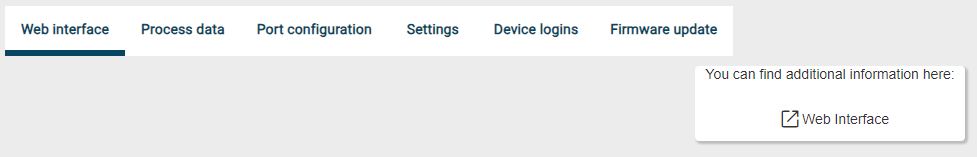

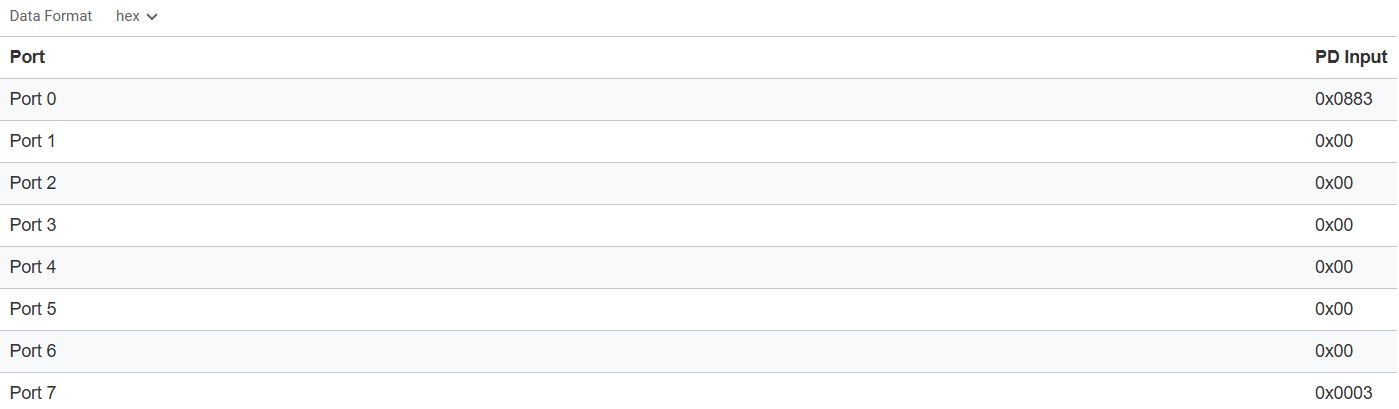

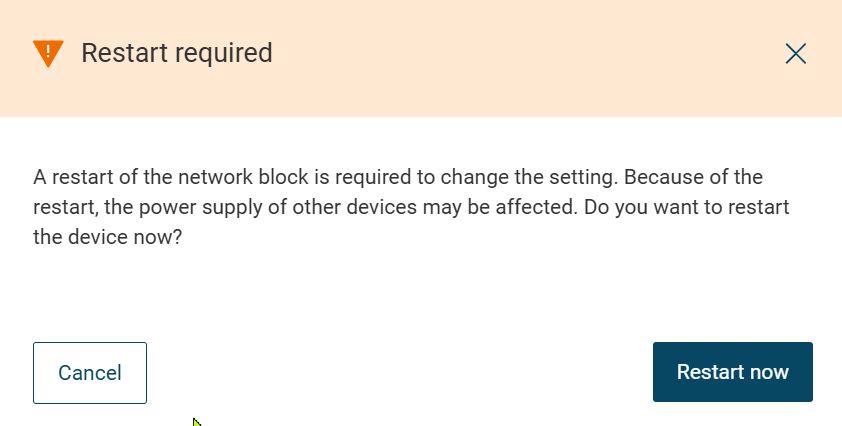

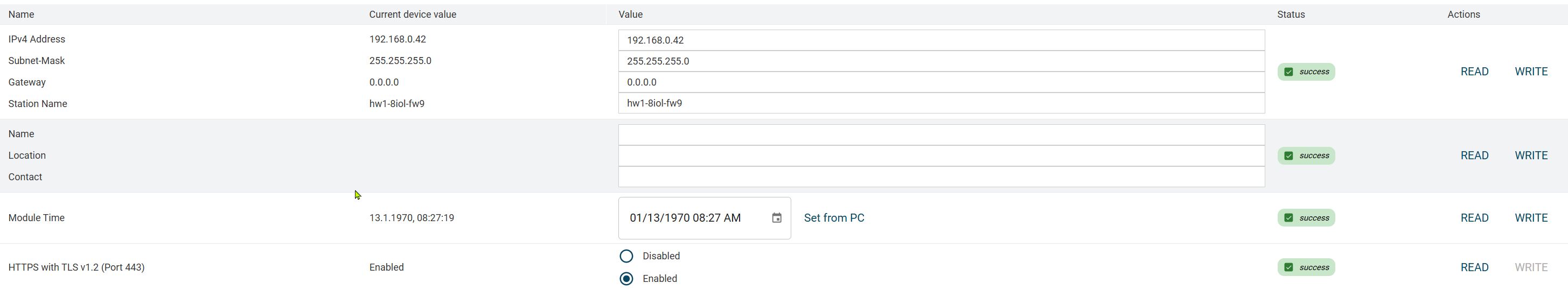

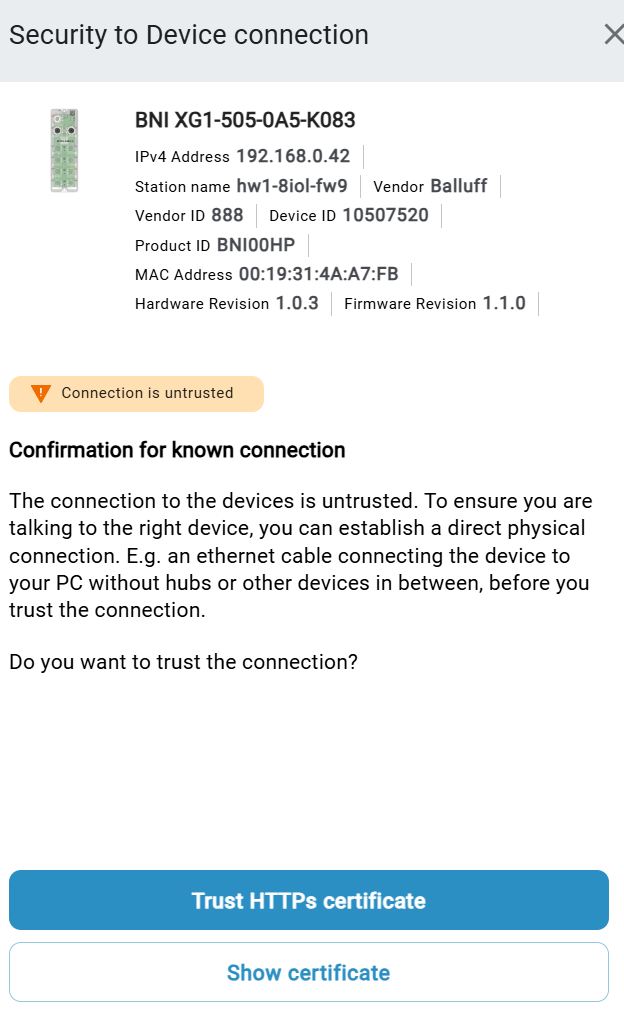

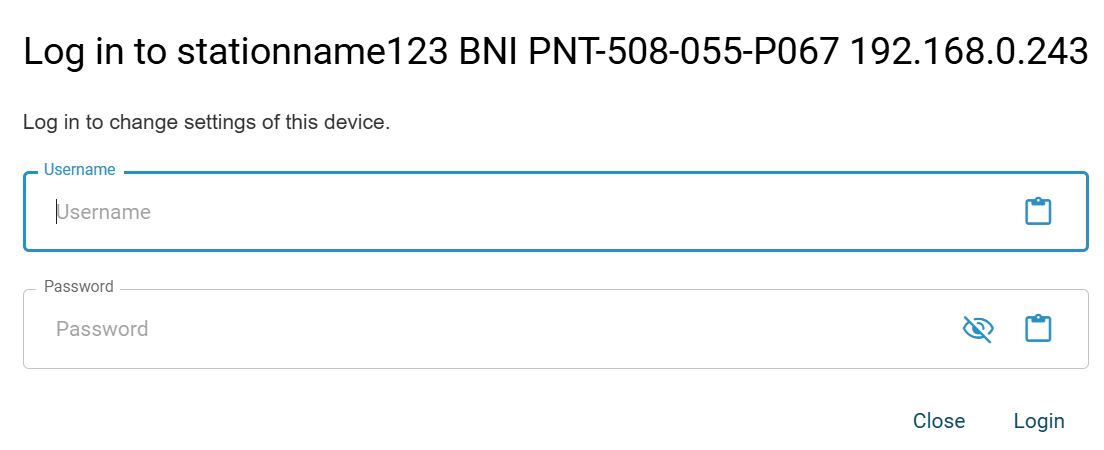

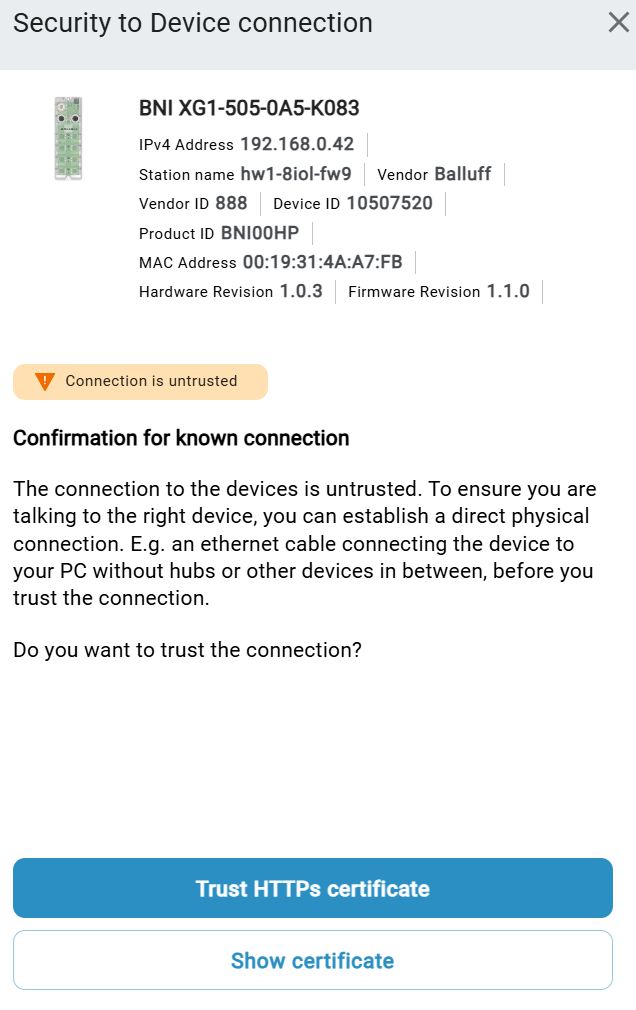

IO-Link 네트워크 모듈 편집
IO-Link 네트워크 모듈 및 IO-Link 장치를 편집할 수 있습니다(- - 참조). 장치 편집

2

IO-Link 네트워크 모듈 및 IO-Link 장치의 기능 블록:
상세 보기 업데이트
토폴로지로 돌아가기
개별 파라미터 값 복사 및 붙여넣기
개별 파라미터 값 복사 및 붙여넣기
장치에서 매개변수 로드
장치에 매개변수 쓰기
매개변수 세트 저장
매개변수 세트 로드

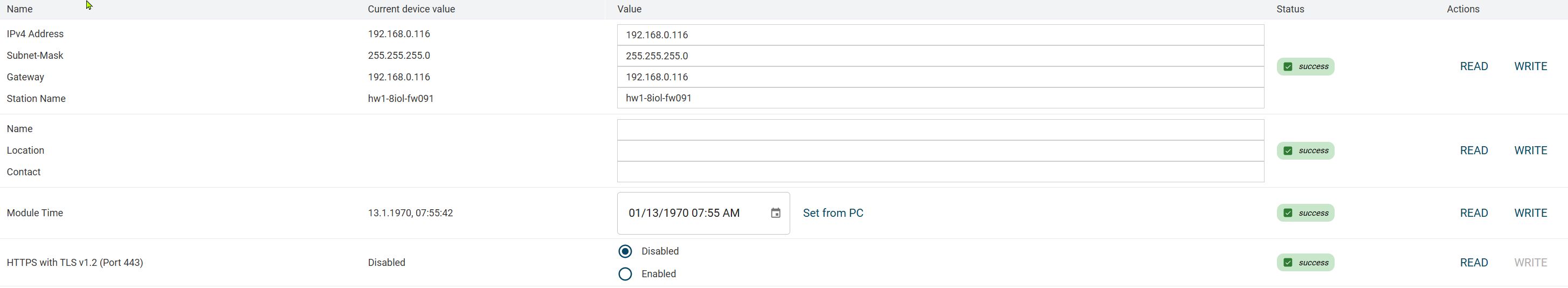

- * * - * * (장치 전용) - * * (장치 전용) - * * (장치 전용) - * * (장치 전용) - * * (장치 전용) - * * (장치 전용) - * * (장치 전용) - * * (장치 전용) -IO-Link 네트워크 모듈 설정을 파일로 저장하기
IO-Link 네트워크 모듈 설정을 데이터베이스에 저장합니다.
IO-Link 네트워크 모듈 설정 로드
파일에서 IO-Link 네트워크 모듈 설정 불러오기* * (IO-Link 네트워크 모듈만 해당) - * * (IO-Link 네트워크 모듈만 해당) - * * (IO-Link 네트워크 모듈만 해당) - * * (IO-Link 네트워크 모듈만 해당) - * * (IO-Link 네트워크 모듈만 해당)

3

장치 정보 표시 장치 정보를 표시합니다.

4

장치의 현재 포트를 표시합니다.

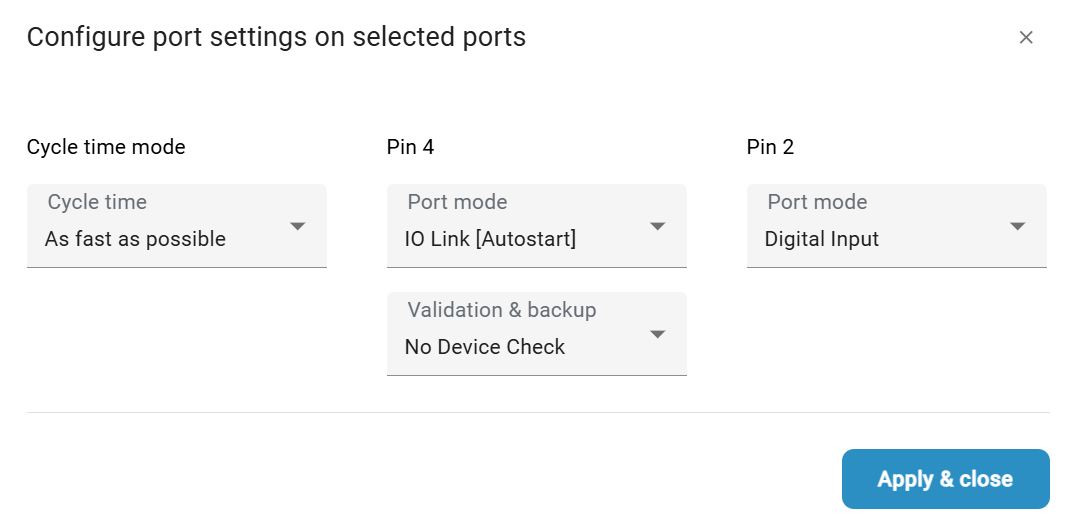

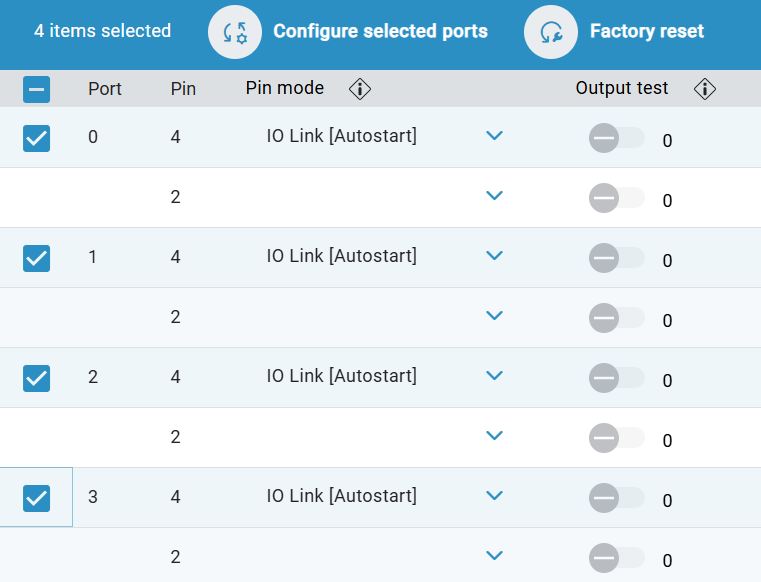

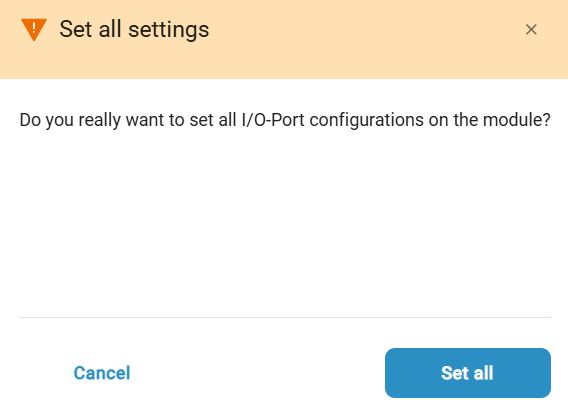

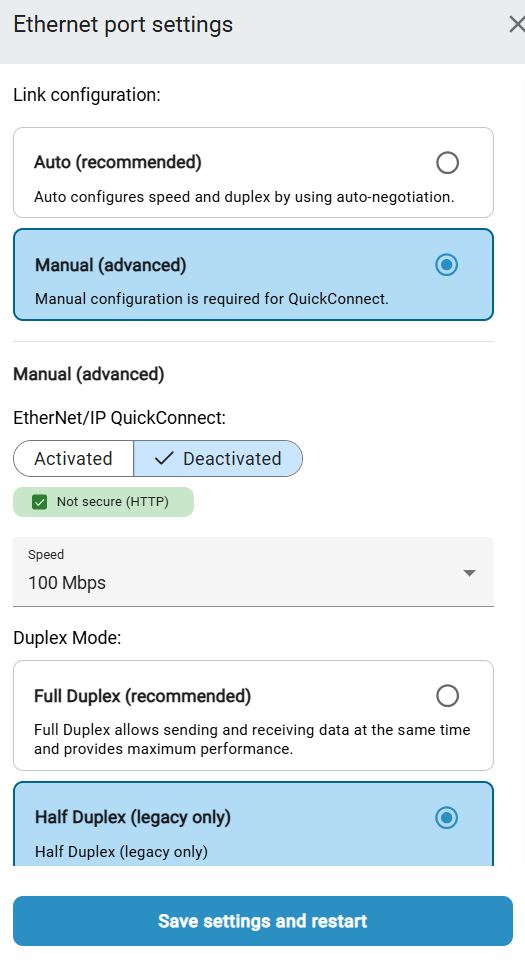

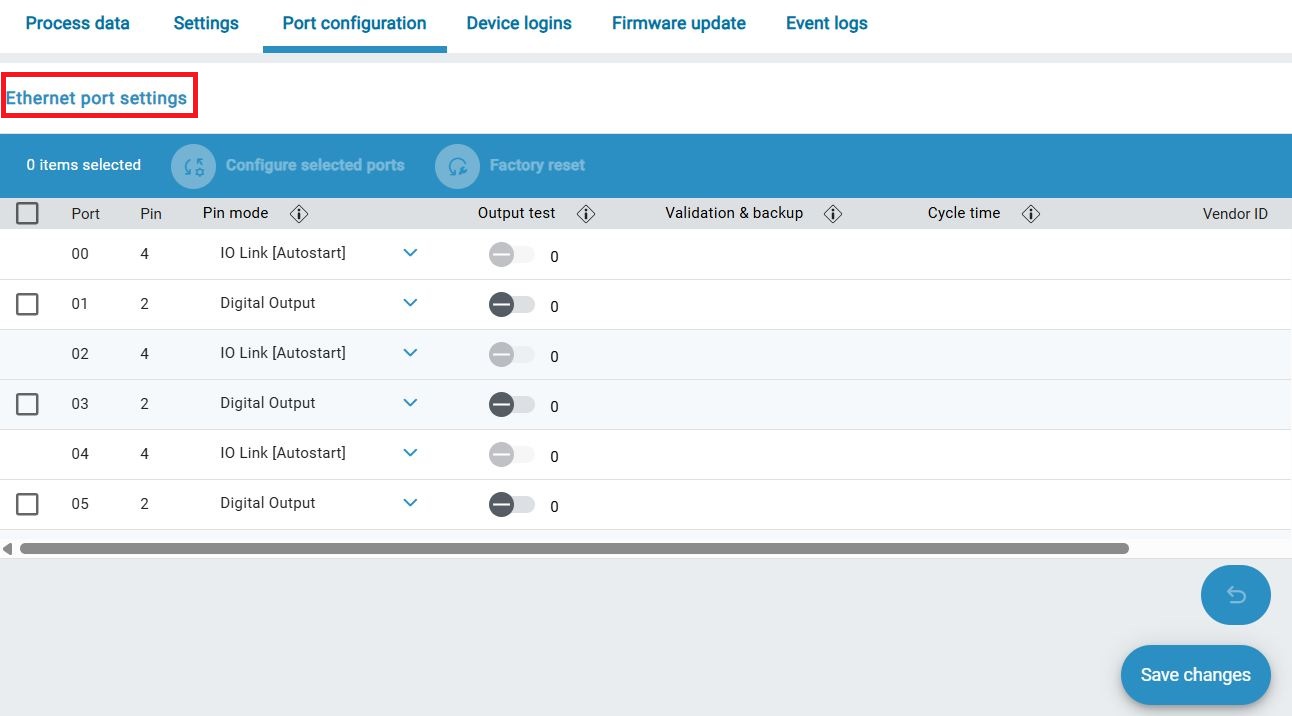

IO-Link 네트워크 모듈의 포트 구성하기 목록에서 IO-Link 네트워크 모듈의 점유 중인 다른 포트를 선택할 수 있습니다(* * 참조).

일반 작업

상세 보기 보기

  토폴로지에서 원하는 장치를 선택하고 기능 표시줄에서 장치 세부 정보를 클릭합니다.

참고

상세 보기는 기본적으로 비활성화되어 있습니다. 활성화하려면 기본 보기 또는 토폴로지 편집에서 장치를 선택합니다. 여러 장치를 선택한 경우 보기도 비활성화됩니다.

  상세 보기가 작업 영역에 나타납니다.

상세 보기 업데이트

  상세 보기를 열고 오른쪽의 기능 블록에서 업데이트를 클릭합니다.

  디바이스의 상태가 업데이트됩니다.

참고

BET 상세 보기에서 디바이스 상태는 자동으로 업데이트되지 않습니다. 따라서 표시된 상태는 실제 상태와 다를 수 있습니다.

토폴로지로 돌아가기

  오른쪽의 기능 블록에서 뒤로를 클릭합니다.

  상세 보기가 닫히고 작업 영역에 메인 보기가 표시됩니다.

장치 정보 표시

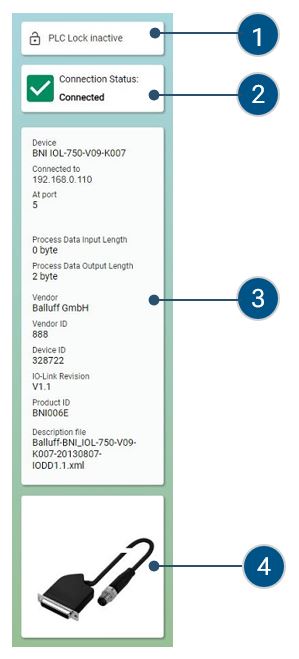

선택한 장치에 대한 다음 정보가 상세 보기에 표시됩니다:

_images/w_geraeteinformationen_de.jpg

Pos.

설명

1

토폴로지에 PLC가 있는지 여부를 나타냅니다.
PLC가 있으면 PLC 잠금이 활성화됩니다.
PLC 잠금이 활성화되어 있으면 매개변수나 프로세스 데이터를 변경할 수 없습니다.

2

연결 상태를 표시합니다.

3

장치 상태를 표시합니다(IO-Link 장치만 해당):

4

장치 설명 파일에서 추가 장치 정보를 표시합니다(예: 이름
- 연결 정보
- ID
- 버전).

5

디바이스의 저장된 이미지를 표시합니다.

다음 표에서는 디바이스 상태의 다양한 메시지와 그 의미에 대해 설명합니다:

상태 메시지

설명

장치, 센서 또는 액추에이터의 오작동으로 인해 신호가 유효하지 않습니다.

장치에서 진행 중인 작업(예: 정지)으로 인해 신호가 일시적으로 유효하지 않습니다
.

허용되는 주변 또는 공정 조건을 초과했거나 센서의 측정 불확실성 또는 액추에이터의 설정값 편차가 예상보다 클 수 있습니다.

신호가 유효합니다. 장치가 온라인 상태이며 정상 작동 모드에서 활성화되어 있습니다.

참고/정보
장치의 신호는 유효하지만
잔여 수명이 거의 소진되었거나
작동 조건으로 인해 곧
기능이 제한될 것입니다
. 기기를 서비스해 주세요.

참고

트리거 이벤트의 정확한 의미는 각 디바이스별 지침에서 확인할 수 있습니다.

  원하는 장치를 선택하고 상세 보기를 엽니다.

  장치 정보가 표시됩니다.

장치 편집

디바이스 상세 보기에서 다음 데이터를 편집할 수 있습니다:

  • 디바이스 매개변수

  • 프로세스 데이터

  • ISDU 매개변수

참고

IO-Link 장치에 따라 진단 정보, 관찰 또는 구성기와 같은 추가 데이터를 표시할 수 있습니다.

장치 매개변수화

표시되는 매개변수는 각 디바이스 설명 파일에 따라 다릅니다. 개별 매개변수에 대한 자세한 내용은 해당 장치의 사용자 설명서에서 확인할 수 있습니다. 쓰기* 옵션을 사용할 수 있는 매개변수는 실제 장치에 쓸 수 있습니다.

장치 매개변수 필터링

식별, 매개변수 및 프로세스 데이터 탭에 표시되는 정보의 양을 필터링할 수 있습니다.

  1. 토폴로지에서 원하는 장치를 선택하고 기능 표시줄에서 장치 세부 정보를 클릭합니다.

  상세 보기가 작업 영역에 나타납니다.

  1. 원하는 탭을 엽니다.

_images/w_Filtern_Parameter.jpg

예: 매개변수 탭

  1. 필터 기준으로 원하는 용어를 입력합니다(예: “Phy”).

  이에 따라 보기가 필터링됩니다:

_images/w_Filtern_Parameter_Ergebnis.jpg

예: 필터 조건 “Phy”

디바이스 매개변수 설정

BET 장치 설명 파일(IODD)은 매개변수가 표시되는 방식과 매개변수를 변경할 수 있는지 여부를 지정합니다. 매개변수 설정의 효과에 대한 자세한 내용은 해당 장치의 사용 설명서를 참조하세요.

매개변수를 변경하면 변경된 장치 상태로 표시됩니다. 매개변수의 상태는 매개변수 설정 필드 오른쪽에 기호와 함께 표시됩니다. 장치 상태는 실제 장치에 변경 내용을 쓰거나 장치에서 장치 매개변수를 읽는 경우에만 업데이트됩니다.

다음과 같은 장치 상태가 가능합니다:

기호

상태

설명


기호 제외

매개변수:
기본값

표시되는 매개변수 값은 IODD의 기본값입니다. 장치에서 실제 값과 다를 수 있습니다.

매개 변수:
읽기/쓰기 성공

표시된 매개변수를 장치에서 성공적으로 읽었거나 변경 후 장치에 성공적으로 썼습니다.

매개변수 변경

값이 변경되었지만 아직 장치로 전송되지 않았습니다.
쓰기를 클릭하면 값이 장치로 전송됩니다(성공하면 녹색 체크 표시가 나타납니다).

매개변수:
읽기/쓰기 시 오류

매개변수를 읽거나 쓰는 동안 오류가 발생했습니다. 다른 매개변수는 성공적으로 읽었지만 장치의 하나 이상의 매개변수는 읽지 못한 경우, 연결된 장치가
IODD의 모든 설정을 지원하지 않습니다. 자세한 정보는 장치 설명서에서 확인할 수 있습니다.

  1. 토폴로지에서 원하는 IO-Link 장치를 선택하고 기능 표시줄에서 장치 세부 정보를 클릭합니다.

  상세 보기가 작업 영역에 나타납니다.

  1. 매개변수* 탭을 선택합니다.

  IO-Link 장치의 매개변수가 표시됩니다.

  1. 원하는 매개변수를 변경합니다. 쓰기* 기능을 사용할 수 있는 매개변수만 변경할 수 있습니다.

   매개변수가 변경되고 기호로 레이블이 지정됩니다.

  1. 변경된 값을 실제 장치로 전송하려면 쓰기를 클릭합니다.

매개변수 세트 저장

장치의 현재 매개변수 집합을 저장하고 나중에 다른 장치에 로드할 수 있습니다. BET 파라미터 세트는 데이터베이스에 저장됩니다.

참고

쓰기 가능한 매개변수만 저장됩니다. 프로세스 데이터는 저장되지 않습니다.

  1. 토폴로지에서 원하는 IO-Link 장치를 선택하고 기능 표시줄에서 장치 세부 정보를 클릭합니다.

  상세 보기가 작업 영역에 나타납니다.

  1. 기능 블록에서 파라미터 세트 저장을 선택합니다.

  다음과 같은 대화 상자가 나타납니다:

_images/w_Parametersatz_hinzufuegen.jpg

  1. 매개변수 세트의 이름을 입력합니다. 팁: 예를 들어 “Signallight_LvLMode”와 같이 이름을 구성합니다.

  2. 매개변수 세트 저장*을 클릭합니다.

   BET매개변수 세트는 데이터베이스에 저장됩니다.

매개변수 세트 로드

이 장치에 대한 파라미터 세트가 저장되어 있는 경우 저장된 파라미터 세트를 로드하고 구성된 장치에 할당할 수 있습니다. BET 데이터베이스에는 현재 열려 있는 IO-Link 장치에 대한 모든 파라미터 세트가 표시됩니다.

참고

구성된 장치의 변경된 파라미터 값은 실제 프로젝트에 자동으로 기록되지 않습니다.

  1. 토폴로지에서 원하는 IO-Link 장치를 선택하고 기능 표시줄에서 장치 세부 정보를 클릭합니다.

  상세 보기가 작업 영역에 나타납니다.

  1. 기능 블록에서 로드 매개변수 세트를 선택합니다.

  다음과 같은 대화 상자가 나타납니다:

_images/w_Parametersatz_laden.jpg

  1. 매개변수 세트를 선택하거나 파일 가져오기를 클릭하여 매개변수 세트를 가져와 목록에 추가합니다.

  2. 파라미터 세트를 로드하려면 파라미터 세트 로드를 클릭합니다.

참고

로드된 파라미터 세트 편집로드하기 전에 파라미터 세트를 편집할 수 있는 옵션이 있습니다.

  구성된 디바이스의 매개변수가 파일의 매개변수와 비교됩니다:

_images/w_Parameter_vergleichen_Datei_de.jpg

왼쪽 열에는 구성된 장치의 매개변수(소스: [BET 프로젝트 이름])가, 오른쪽 열에는 로드된 파일(소스: [파일 이름])의 매개변수가 표시됩니다.

  1. 장치 매개변수를 서로 비교구성된 디바이스의 파라미터 값을 로드된 파일의 파라미터 값과 비교하려면 을 참조하세요.

  2. 변경사항 적용*을 클릭하여 선택한 매개변수를 구성된 장치에 적용하고 보기를 닫습니다.

로드된 파라미터 세트 편집

로드된 매개변수 세트를 편집, 삭제 또는 JSON 파일로 내보내거나 다시 가져올 수 있습니다. 따라서 매개변수 세트를 교환하거나 고객에게 제공할 수 있습니다.

  1. 토폴로지에서 원하는 IO-Link 장치를 선택하고 기능 표시줄에서 장치 세부 정보를 클릭합니다.

  상세 보기가 작업 영역에 나타납니다.

  1. 기능 블록에서 로드 매개변수 세트를 선택합니다.

  다음과 같은 대화 상자가 나타납니다:

_images/w_Parametersatz_laden.jpg

  1. 다음과 같은 편집 옵션이 있습니다:

기호

설명

매개변수 세트의 이름을 바꿉니다.

매개변수 세트를 삭제합니다.

매개변수 세트를 다운로드합니다.

  1. 원하는 옵션을 선택합니다.

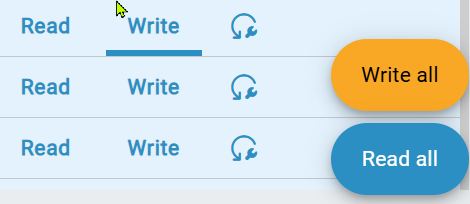

장치에서 매개변수 로드

구성된 파라미터 값을 실제 디바이스의 현재 파라미터 값으로 덮어쓸 수 있습니다. 구성된 디바이스에 대해 모든 파라미터를 덮어쓸지 아니면 특정 파라미터만 덮어쓸지 선택할 수 있습니다.

  1. 토폴로지에서 원하는 IO-Link 장치를 선택하고 기능 표시줄에서 장치 세부 정보를 클릭합니다.

  상세 보기가 작업 영역에 나타납니다.

  1. 기능 블록에서 장치에서 충전을 선택합니다.

  물리적 장치의 매개변수가 구성된 장치의 매개변수와 비교됩니다:

_images/w_daten_aus_geraet_laden.de.jpg

왼쪽 열에는 구성된 장치의 매개변수(소스: [BET 프로젝트 이름])가, 오른쪽 열에는 실제 장치의 매개변수(소스: 장치에서 읽은 매개변수)가 표시됩니다.

  1. 장치 매개변수를 서로 비교두 디바이스의 매개변수 값을 비교하려면 을 참조하세요.

  2. 변경사항 적용*을 클릭하여 선택한 매개변수를 구성된 장치에 적용하고 보기를 닫습니다.

장치에 매개변수 쓰기

실제 디바이스의 파라미터 값을 구성된 디바이스의 파라미터 값으로 덮어쓸 수 있습니다. 모든 파라미터를 물리적 장치에 기록할지 아니면 특정 파라미터만 기록할지 선택할 수 있습니다.

참고

이 경우 파라미터를 변경해서는 안 되므로 PLC가 연결되어 있지 않은 경우에만 이 기능을 실행할 수 있습니다.

경고

사고 위험! 파라미터 데이터를 변경하면 IO-Link 장치의 스위칭 포인트와 데이터가 변경될 수 있습니다. 변경 사항을 재설정/쓰기하기 전에 변경 사항으로 인해 사고나 손상이 발생하지 않는지 확인하십시오. 프로세스 데이터 읽기/쓰기가 사고/손상을 초래할 수 있는 경우 이 기능을 사용해서는 안 됩니다.

  1. 토폴로지에서 원하는 IO-Link 장치를 선택하고 기능 표시줄에서 장치 세부 정보를 클릭합니다.

  상세 보기가 작업 영역에 나타납니다.

  1. 기능 블록에서 장치에 쓰기를 선택합니다.

  구성된 장치의 매개변수가 실제 장치의 매개변수와 비교됩니다. 왼쪽 열에는 실제 장치의 매개변수가 표시되고 오른쪽 열에는 구성된 장치의 매개변수가 표시됩니다.

  1. 장치 매개변수를 서로 비교두 디바이스의 매개변수 값을 비교하려면 을 참조하세요.

  2. 변경 사항 적용*을 클릭하여 선택한 매개변수를 적용하고 보기를 닫습니다.

개별 파라미터 값 복사 및 붙여넣기

동일한 유형의 디바이스에 대한 매개변수 값을 복사하여 붙여넣을 수 있습니다.

참고

프로세스 데이터는 복사할 수 없습니다.

  1. 토폴로지에서 파라미터 값을 복사할 원하는 IO-Link 장치를 선택하고 기능 표시줄에서 장치 세부 정보를 클릭합니다.

  상세 보기가 작업 영역에 나타납니다.

  1. 원하는 파라미터를 선택하고 기능 블록에서 파라미터 복사를 선택합니다.

  매개변수 값이 버퍼에 복사됩니다.

  1. 기능 블록에서 뒤로를 클릭합니다.

  메인 보기가 작업 영역에 나타납니다.

  1. 토폴로지에서 복사된 파라미터 값을 복사할 원하는 IO-Link 장치를 선택하고 기능 표시줄에서 장치 세부 정보를 클릭합니다.

  상세 보기가 작업 영역에 나타납니다.

  1. 파라미터를 선택하고 기능 블록에서 입력 파라미터를 클릭합니다.

  매개변수 값은 버퍼에서 삽입됩니다.

장치 매개변수를 서로 비교

IO-Link 장치의 매개변수를 서로 비교할 수 있습니다. 다음과 같은 사용 사례를 사용할 수 있습니다:

한 소스에서 다른 소스로 파라미터를 전송합니다. 컨텍스트에 따라 소스는 구성된 토폴로지의 IO-Link 장치, 저장된 파라미터 세트 또는 현장의 IO-Link 장치일 수 있습니다.

참고

두 IODD에서 모두 발생하는 매개변수만 비교할 수 있습니다. 동일한 장치에 다른 IODD 버전이 있는 경우에는 모든 매개변수를 적용할 수 없는 경우도 있습니다.

  1. 필터* 아래의 장치 비교 대화 상자에서 매개변수를 필터링할 수 있습니다. 다음과 같은 옵션이 있습니다:

    • 다른 매개변수만 표시: 동일한 매개변수 값이 필터링되어 다른 매개변수 값만 표시되도록 합니다.

    • 쓰기 가능한 매개변수만 표시. 매개변수 값의 동일성 여부에 관계없이 변경 가능한 모든 매개변수가 표시됩니다.

  2. 모든 매개변수 값을 한 번에 수락하려면 모든 매개변수 수락을 클릭합니다.

  오른쪽 열에 있는 소스의 모든 매개변수가 왼쪽 소스의 매개변수에 적용됩니다. 모든 매개변수 적용 안 함*을 클릭하여 변경을 취소할 수 있습니다.

  1. 개별 매개변수 값을 허용하지 않으려면 을 클릭합니다.

_images/w_daten_laden_parameter_nicht_uebernehmen_de.JPG

  오른쪽 소스에서 매개변수 값을 전송하면 이 매개변수에 대한 값이 초기화됩니다.

_images/w_daten_laden_parameter_zurueck.JPG

  1. 매개변수를 다시 수락하려면 을 클릭합니다.

_images/w_daten_laden_parameter_uebernehmen_de.JPG

  1. 변경 사항 적용*을 클릭하여 선택한 매개변수를 적용하고 보기를 닫습니다.

프로세스 데이터 편집

디바이스의 현재 프로세스 데이터를 표시할 수 있습니다. 프로세스 데이터는 500밀리초마다 자동으로 업데이트됩니다.

경고

사고 위험! 프로세스 데이터를 쓰면 센서의 전기 신호와 데이터가 변경되거나 액추에이터를 트리거할 수 있습니다. 프로세스 데이터를 쓰기 전에 데이터 쓰기가 사고나 손상을 일으키지 않는지 확인하십시오. 프로세스 데이터 쓰기로 인해 사고/손상이 발생할 수 있는 경우 이 기능을 사용해서는 안 됩니다.

참고

IO-Link 장치가 연결된 IO-Link 네트워크 모듈이 PLC에 연결되어 있는 경우 프로세스 데이터를 쓸 수 없습니다.

프로세스 데이터 표시

  1. 토폴로지에서 원하는 IO-Link 장치를 선택하고 기능 표시줄에서 장치 세부 정보를 클릭합니다.

  상세 보기가 작업 영역에 나타납니다.

  1. 데이터 처리* 탭을 엽니다.

  장치의 프로세스 데이터가 표시됩니다:

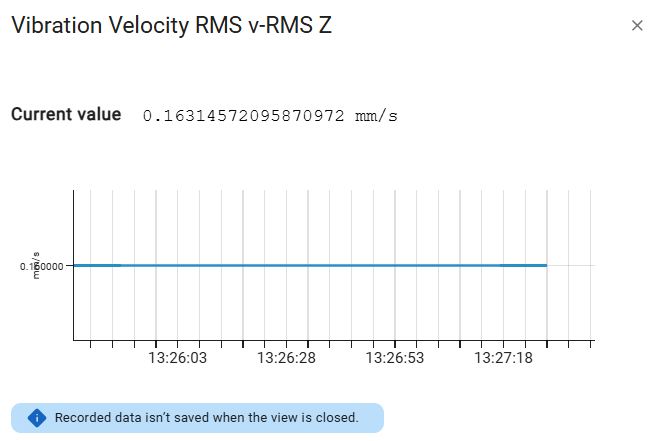

_images/w_Prozessdaten_de.jpg

  1. 프로세스 데이터는 추가 처리를 위해 사용할 수 있습니다.

프로세스 값으로 필터링

검색 필드를 사용하여 프로세스 데이터 표시를 필터링할 수 있습니다.

  검색 필드에 검색어를 입력합니다.

_images/w_prozessdaten_filtern_de.jpg

검색어 낮음

  프로세스 데이터 보기가 그에 따라 필터링됩니다.

프로세스 데이터 출력 모드 설정

프로세스 데이터 출력을 읽기 모드로 처리할지 쓰기 모드로 처리할지 설정할 수 있습니다.

  프로세스 데이터 출력*에서 목록에서 쓰기 항목을 선택하여 프로세스 데이터를 쓰거나 읽기를 선택하여 프로세스 데이터만 읽습니다.

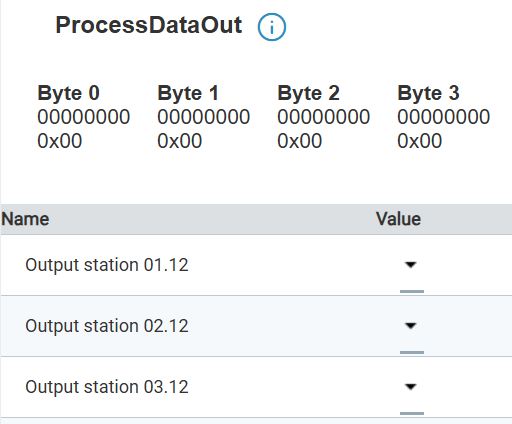

_images/w_prozessdaten_modus_de.jpg

  프로세스 데이터는 선택에 따라 읽기 또는 쓰기 모드로 설정됩니다.

프로세스 데이터 값의 바이트와 비트를 표시합니다.

특정 프로세스 데이터 값을 포함하는 비트 또는 바이트를 표시할 수 있습니다.

  특정 프로세스 매개변수 위로 마우스 포인터를 이동합니다.

  해당 바이트 또는 비트는 회색 배경으로 표시됩니다.

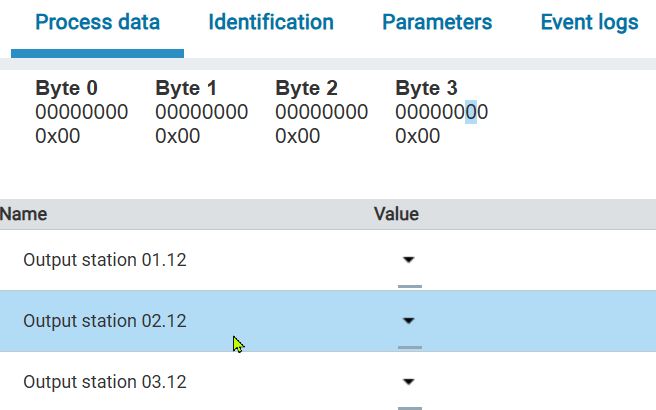

_images/w_prozessdaten_bitanzeige_de.jpg

출력 전압 = 00001111 (바이트 0)

ISDU 매개변수 편집

ISDU는 매개변수 데이터의 비주기적 전송에 사용됩니다. 인덱스 및 하위 인덱스를 통해 ISDU 매개변수(인덱싱된 서비스 데이터 단위)에 액세스할 수 있습니다. 데이터는 원시 16진수 형식으로 표시됩니다. IODD를 찾을 수 없는 경우 일반 IO-Link 장치에도 이 기능을 사용할 수 있습니다.

  1. 토폴로지에서 원하는 IO-Link 장치를 선택하고 기능 표시줄에서 장치 세부 정보를 클릭합니다.

  상세 보기가 작업 영역에 나타납니다.

  1. ISDU-파라미터* 탭을 엽니다.

  장치의 ISDU 매개변수가 표시됩니다:

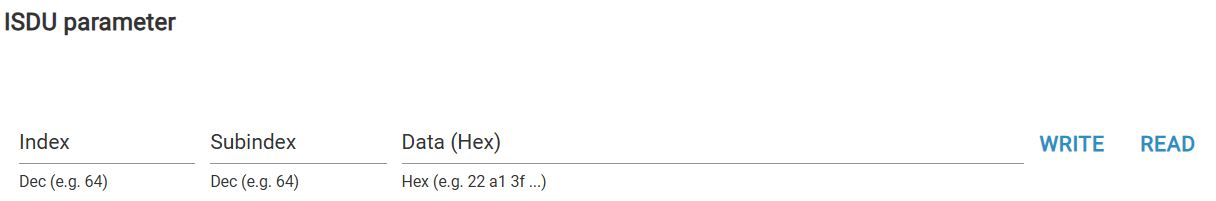

_images/w_ISDU_Parameter_1.jpg

  1. 인덱스 및 하위 인덱스의 값을 입력합니다.

  2. 현재 값을 장치에 쓰려면 쓰기를 클릭하고, 현재 매개변수 값을 읽으려면 읽기를 클릭합니다.

구성기로 BCM 디바이스 구성하기

BCM 구성 마법사를 사용하면 모터, 펌프, 팬 또는 컴프레서의 진동 모니터링을 위한 BCM 센서를 쉽게 구성할 수 있습니다. 진동의 한계값은 장치의 전력 등급에 따라 그리고 확립된 ISO 표준에 따라 정의됩니다. Balluff 에서 지원하는 BCM 센서는 다음과 같습니다:

  • BCM0001(BCM R15E-001-DI00-01,5-S4)

  • BCM0002(BCM R15E-002-DI00-01,5-S4)

  • BCM R16E-004-CI01-01,5-S4

  • BCM R16E-004-CI02-01,5-S4

단위에는 다음 ISO 표준이 사용됩니다:

  • 모터 ISO 10816-3

  • 펌프: ISO 10816-7

  • 팬: ISO 14694

  • 컴프레서: ISO 10816-3 및 ISO 20816-3

모니터링할 단위가 나열된 ISO 표준 중 하나에 포함되지 않는 경우, 합리적인 한계값을 위해 경험적 값을 결정해야 합니다.

참고

구성기는 BCM 장치가 물리적으로 존재하는 경우에만 사용할 수 있습니다.

이렇게 진행하세요:

  1. 토폴로지에서 원하는 BCM 장치를 선택하고 기능 표시줄에서 장치 세부 정보를 클릭합니다.

  상세 보기가 작업 영역에 나타납니다.

  1. 구성자* 탭을 엽니다.

  아직 BCM 장치에 대한 구성이 없는 경우 빈 BCM 구성기가 표시됩니다:

_images/w_BCM_tab_de_.jpg

  1. 새 구성을 만들려면 새 구성을 클릭합니다.

  구성 마법사가 시작됩니다:

_images/w_BCM_1_De.JPG

  1. 모니터링할 머신 유형을 선택하고 다음을 클릭합니다.

_images/w_BCM_Motor_de.JPG

1단계: 머신 유형(예: “모터”)

  1. 모니터링 기능을 선택합니다.

참고

현재는 위에서 언급한 ISO 표준에 따른 모니터링만 지원됩니다.

참고

해당 모니터링 기능을 사용하는 방법에 대한 자세한 내용을 보려면 클릭하세요.

_images/w_BCM_Standard_de.JPG

2단계: 모니터링 기능(예: “ISO 10816-3”)

  1. 입력 데이터를 선택합니다. ‘모터’ 기계 유형에 대한 입력 데이터는 다음과 같습니다:

    • 성능 클래스

    • 차축 높이

    • 속도 범위

    • 하위 구조

    • 축 할당

_images/w_BCM_Eingangsdaten_de.JPG

3단계: 데이터 입력

  1. 더 보기*를 클릭합니다.

  “알람 모니터링” 단계가 표시됩니다. 관련 ISO 표준에 따라 진동에 대해 미리 선택된 임계값이 여기에 표시됩니다. 개별 요구 사항에 맞게 임계값을 사용자 지정할 수 있습니다.

_images/w_BCM_Alarm_de.JPG

4단계: 알람 설정

  1. 원하는 제한 값을 설정하고 다음을 클릭합니다.

  ‘데이터 전송’ 단계가 표시됩니다.

_images/w_BCM_Datenuebertragung_1_de.JPG

5단계: 데이터 전송

  1. 구성의 이름을 입력합니다:

_images/w_BCM_Datenuebertragung_2_de.JPG

5단계: 데이터 전송

  1. 저장*을 클릭합니다.

   장치 매개변수를 서로 비교구성의 현재 설정은 토폴로지의 설정과 비교됩니다:

_images/w_geraete_vergleichen_BCM.JPG

  1. 구성기에서 토폴로지로 설정을 전송하려면 모든 매개변수 수락을 클릭합니다.

_images/w_geraete_vergleichen_BCM_1.JPG

  1. 변경사항 적용*을 클릭합니다.

  변경 사항이 토폴로지에 적용되고 BCM 장치의 파라미터 탭이 열립니다. 장치에 매개변수 쓰기 여기에서 필드에 있는 장치에 변경 사항을 적용할 수도 있습니다.

구성기로 BTL 장치 구성하기

BET BTL 장치 구성을 지원합니다. 설정* 탭에서는 BTL 장치를 구성하는 데 필요한 가장 중요한 설정 옵션과 매개변수를 찾을 수 있습니다. 원칙적으로 PARAMETER 탭을 통해 BTL 장치를 매개변수화할 수도 있습니다.

참고

구성기는 BTL 장치가 물리적으로 존재하는 경우에만 사용할 수 있습니다.

출력 구성

두 개의 출력 각각에 대해 두 개의 솔레노이드 중 하나를 선택하고 기능을 할당할 수 있습니다.

자석 선택에서 출력에 할당할 자석을 선택합니다. 기능 선택에서 출력에 할당할 기능을 선택합니다:

  • 위치: 자석의 현재 위치를 측정합니다.

  • 위치 차이: 두 자석 사이의 차이를 측정합니다.

  • 속도: 자석의 속도 변화를 측정합니다.

측정 범위 정의

BTL 장치에서 지정한 측정 범위 내에서 영점과 끝점을 지정하여 각 출력의 측정 범위를 정의할 수 있습니다. 변경 사항에 따라 BTL 장치의 특성 곡선이 표시됩니다:

_images/g_BTL_Diagramm.jpg

범위

의미

a

측정 범위를 벗어나면 BTL 장치가 오류로 전환됩니다.

b

허용 오차 범위 영점

c

정의된 측정 범위

d

허용 오차 범위 끝점

e

측정 범위를 벗어나면 BTL 장치가 오류로 전환됩니다.

  1. 영점* 아래에 영점을 입력하고 끝점 아래에 측정 범위의 끝점을 입력합니다. 또는 슬라이더를 사용할 수도 있습니다.
      현재 측정 범위가 표시된 다이어그램이 입력한 내용에 따라 업데이트됩니다:

_images/w_BTL_Range_1.jpg

예시: 영점 = 0, 끝점 = 800

_images/w_BTL_Range_2.jpg

예시: 영점 = 100, 끝점 = 500

  1. 포지션을 수락하려면 쓰기를 클릭합니다. 또한 디바이스에 직접 포지션을 작성하려면 티칭을 클릭합니다.

  2. 선택 사항: 필요한 경우 측정 범위의 단위(특성 곡선의 X축)를 변경합니다. 이렇게 하려면 드롭다운 목록에서 원하는 단위를 선택합니다:

_images/w_BTL_Einheit.jpg


  1.   측정 지점에 해당하는 BTL 장치의 출력 전압을 변경하려면 더 많은 매개변수를 클릭합니다. 출력 전압(Y축)에 대한 입력 필드가 표시됩니다:

_images/w_BTL_More_Parameters.jpg


  1.    원하는 출력 전압을 입력하면 BTL 디바이스의 특성 곡선이 그에 따라 변경됩니다:

_images/w_BTL_More_Parameters_2.jpg

예시: 영점 = 8000mV

  1. 모든 매개변수 쓰기*를 클릭하여 변경된 값을 BTL 장치에 씁니다.
      입력한 값에 따라 BTL 장치에 값이 기록됩니다. 이것으로 구성이 완료됩니다.

센서 설정을 재설정합니다.

BTL 디바이스의 현재 값을 재설정하는 데는 두 가지 옵션이 있습니다:

  • BTL 장치에 대한 연결을 중단하지 않고도 기술별 애플리케이션의 설정을 미리 정의된 출력 값으로 재설정할 수 있습니다.

  • 값을 공장 설정으로 재설정할 수 있습니다.

  1. BTL 장치를 공장 출하 시 설정으로 초기화하려면 공장 출하 시 설정을 클릭합니다.

  2. BTL 디바이스의 기술별 적용을 미리 정의된 값으로 재설정하려면 적용 재설정을 클릭합니다.
