Configurazione dei dispositivi IO-Link tramite master USB

26 dic 2024 | 365 parole | 2 min tempo di lettura

Nota

Affinché il master USB funzioni, i driver corrispondenti devono essere stati installati al momento dell’installazione del sito BET .

Nota

Per il corretto funzionamento del master USB potrebbe essere necessaria un’alimentazione supplementare (24 V).

1. Fare clic su IO-Link via USB master nella barra delle funzioni.

  Se non è collegato alcun USB Master, appare la seguente finestra di dialogo:

2. Collegare il USB Master e fare clic su Ricomincia la ricerca.
      Se il master USB è collegato ma non è stato trovato alcun IODD, appare la seguente finestra di dialogo:

3. Fare clic su Importa IODD.

4. Tenendo premuto il tasto sinistro del mouse, trascinare l’IODD desiderato all’interno della cornice tratteggiata e rilasciare il tasto del mouse per caricare il file. In alternativa, è possibile fare clic nell’area della cornice per selezionare il file nel file system.
      Il file di descrizione del dispositivo è stato importato.

5. Fare clic su Done.
      Lo stato di connessione del USB master cambia in base all’IODD importato:

6. Se non è stato possibile trovare alcun dispositivo IO-Link, collegare il dispositivo IO-Link e fare clic su Trova dispositivo IO-Link.
      La seguente finestra di dialogo viene visualizzata nel caso in cui il dispositivo IO-Link sia collegato ma non sia ancora stato trovato alcun IODD:

7. Fare clic su Import IODD e importare l’IODD come descritto sopra.

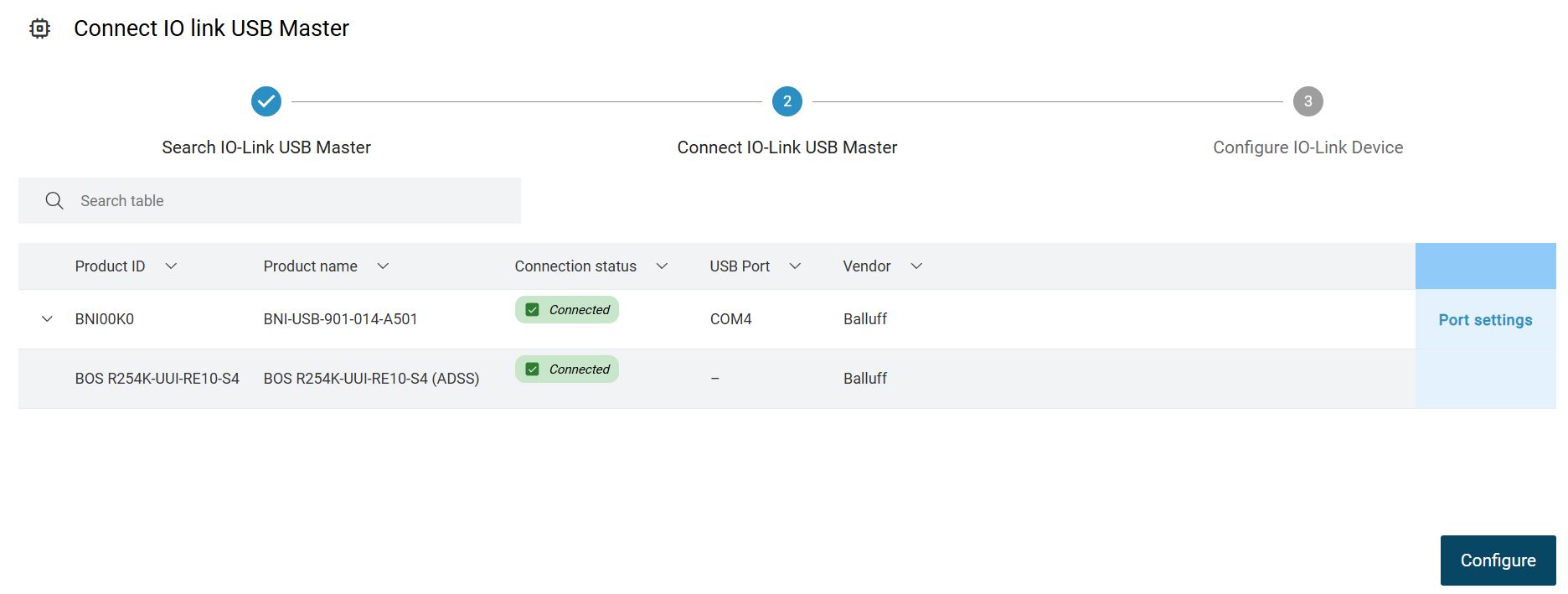

      Lo stato di connessione del dispositivo IO-Link cambia in base all’IODD importato:

8. Per configurare i dispositivi sul master USB, fare clic su Configura.

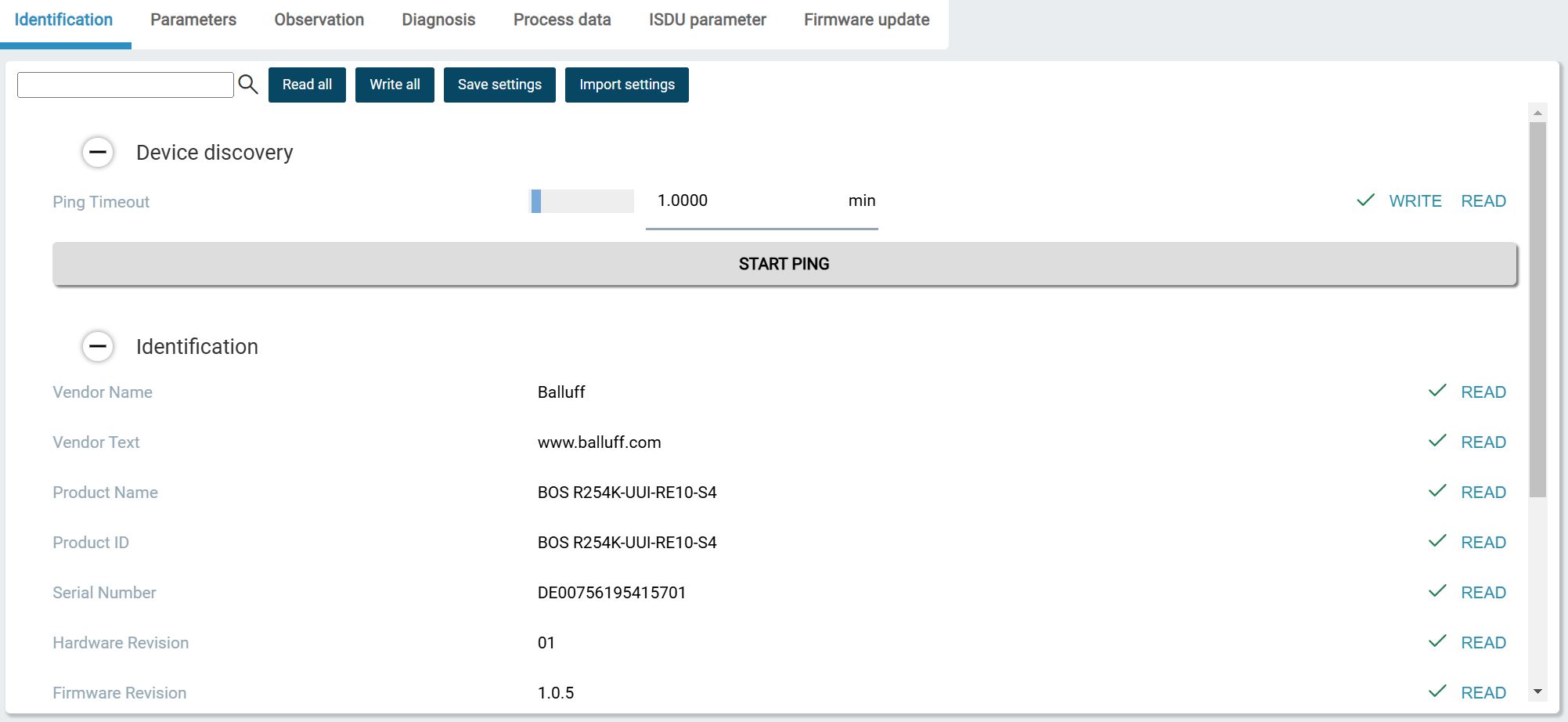

      Viene visualizzata la seguente finestra di dialogo:

9. Parametrizzare il dispositivo, vedere Parametrizzare le unità.


Nota

I parametri modificati tramite il master USB vengono salvati nel dispositivo IO-Link. Se il dispositivo IO-Link è collegato a una porta IO-Link di un normale modulo di rete IO-Link, il set di parametri del dispositivo IO-Link viene caricato automaticamente sul server di parametri del modulo di rete IO-Link. Prerequisito: la porta IO-Link è attivata per il server dei parametri.

Sono disponibili le seguenti opzioni:

• Leggi tutto: Utilizzare questo comando per leggere tutti i parametri dal dispositivo, vedere Caricare i parametri dall’unità. Se si desidera leggere solo i singoli parametri modificati dal dispositivo, fare clic su Leggi accanto al triangolo informativo, vedere Impostare i parametri dell’unità.


• Scrivi tutto: Utilizzare questo comando per scrivere sul dispositivo tutti i parametri modificati. Se si desidera scrivere sul dispositivo solo i singoli parametri modificati, fare clic su Scrivi accanto al triangolo informativo, vedere Impostare i parametri dell’unità.

• Salva impostazioni: Utilizzare questo comando per salvare il set di parametri corrente di un dispositivo nel database BET, vedere SALVA SET DI PARAMETRI.

• Importa impostazioni: Utilizzare questo comando per caricare un record di dati salvato dal database BET nel dispositivo, vedere Carica set di parametri.


• Fare clic su Configura un altro dispositivo per configurare altri dispositivi IO-Link, se necessario, oppure fare clic su Esci e passa alla vista principale per terminare la configurazione.
