Visualizzazione e modifica dei dettagli del dispositivo

06 nov 2024 | 4240 parole | 21 min tempo di lettura

La vista dettagliata consente di avere un controllo più ravvicinato e una panoramica di unità specifiche. In questa vista è possibile impostare i parametri ed effettuare diagnosi. La vista dettagliata cambia dinamicamente a seconda della categoria di dispositivi richiamata. Le differenze principali riguardano i moduli di rete IO-Link e i dispositivi IO-Link. A seconda del ruolo dell’utente e dello stato del PLC, è possibile modificare i parametri del dispositivo IO-Link o del modulo di rete.

Panoramica dei dettagli dell’unità

_images/w_Detailansicht_gesamt.jpg

Esempio: Dispositivo IO-Link

Pos.

Descrizione

1

Consente di modificare i moduli di rete IO-Link e i dispositivi IO-Link, vedere:
- Modifica dei moduli di rete IO-Link
- Modifica dei dispositivi

2

Blocco funzione dei moduli di rete IO-Link e dei dispositivi IO-Link:
- Aggiornare la vista dei dettagli
- Ritorno alla topologia
- Copiare e incollare il valore di un singolo parametro (solo dispositivi)
- Copiare e incollare il valore di un singolo parametro (solo dispositivi)
- Caricare i parametri dall’unità (solo dispositivi)
- Scrittura dei parametri nell’unità (solo dispositivi)
- SALVA SET DI PARAMETRI (solo dispositivi)
- Carica set di parametri (solo dispositivi)
- Salvare le impostazioni del modulo di rete IO-Link in un file (solo modulo di rete IO-Link)
- Salvataggio delle impostazioni del modulo di rete IO-Link nel database (solo modulo di rete IO-Link)
- Caricare le impostazioni del modulo di rete IO-Link (solo modulo di rete IO-Link)
- Caricamento delle impostazioni del modulo di rete IO-Link da file (solo modulo di rete IO-Link)

3

Mostra le informazioni sull’unità, vedere Mostra informazioni sull’unità.

4

Mostra la porta corrente del dispositivo.

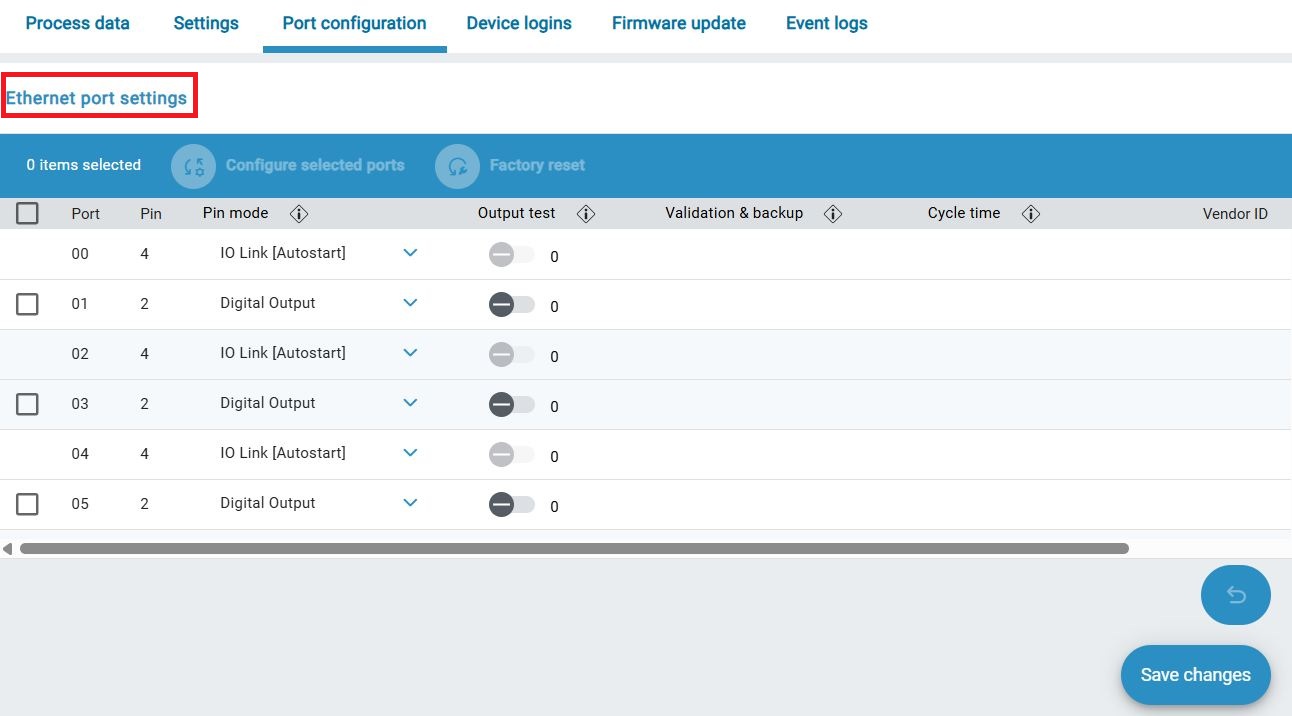

Nell’elenco è possibile selezionare un’altra porta occupata del modulo di rete IO-Link,

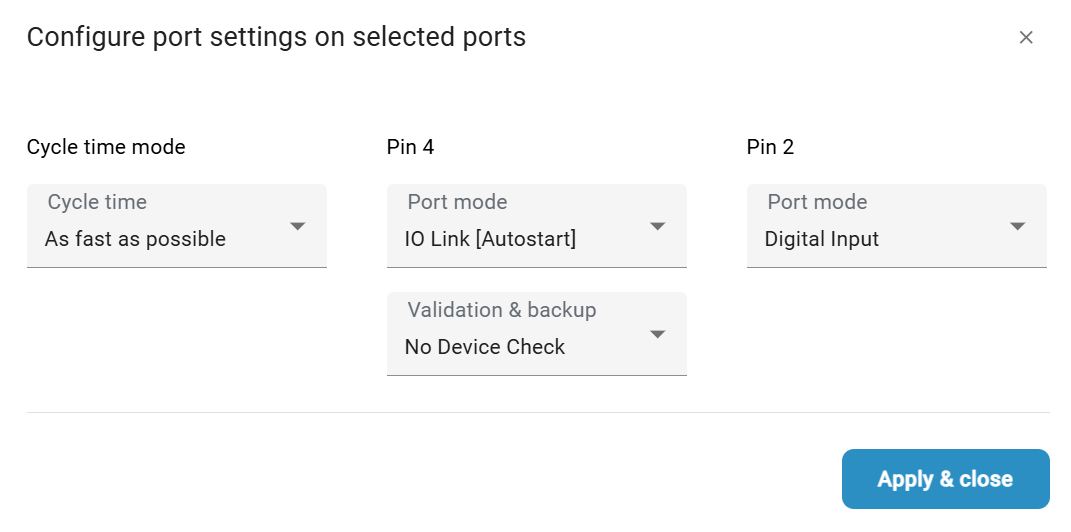

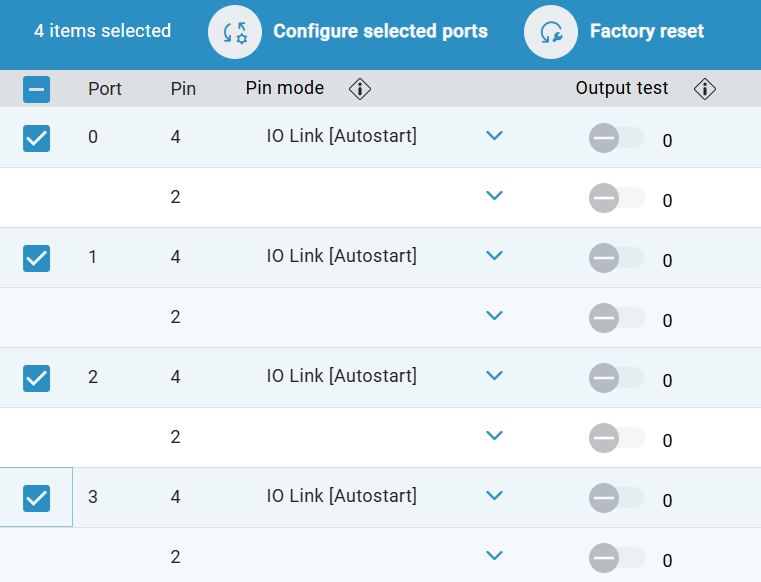

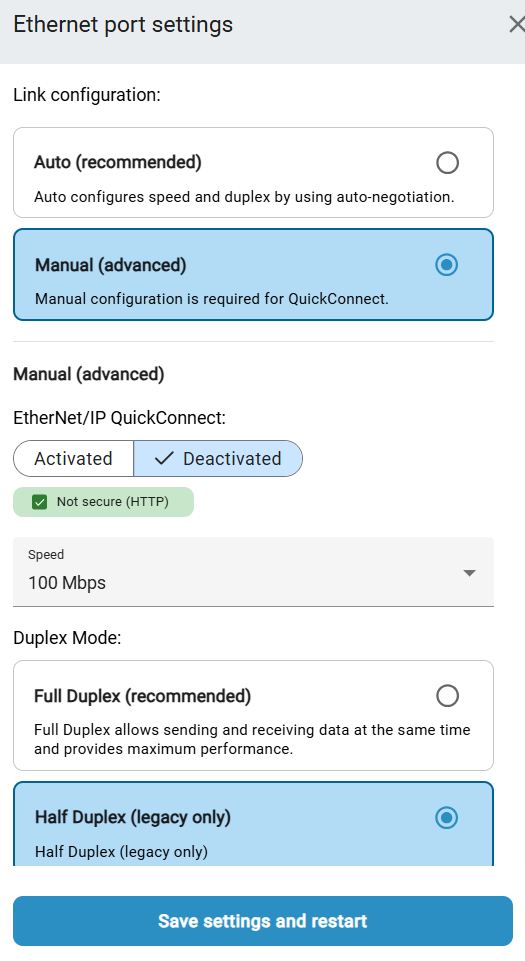

vedere Configurare le porte dei moduli di rete IO-Link.

Funzionamento generale

Mostra la visualizzazione dei dettagli

  Contrassegnare l’unità desiderata nella topologia e fare clic su DETTAGLI nella barra delle funzioni.

Nota

La visualizzazione dei dettagli è disattivata per impostazione predefinita. Per attivarla, selezionare un’unità nella vista principale o nella modifica della topologia. Se sono contrassegnate più unità, anche la vista viene disattivata.

  La vista dettagliata appare nell’area di lavoro.

Aggiornare la vista dei dettagli

  Aprire la vista dei dettagli e fare clic su Aggiornamento nel blocco di funzioni a destra.

  Lo stato delle unità viene aggiornato.

Nota

Il sito BET non aggiorna automaticamente lo stato del dispositivo nella vista dettagliata. Lo stato visualizzato può quindi differire da quello effettivo.

Ritorno alla topologia

  Fare clic su BACK a destra nel blocco funzione.

  La vista di dettaglio viene chiusa e nell’area di lavoro viene visualizzata la vista principale.

Mostra informazioni sull’unità

Nella vista dettagliata vengono visualizzate le seguenti informazioni sull’unità selezionata:

_images/w_geraeteinformationen_de.jpg

Pos.

Descrizione

1

Indica se nella topologia è presente o meno un PLC.
Se è presente un PLC, il blocco del PLC è attivo.
Se è attivo un blocco del PLC, non è possibile modificare alcun parametro o dato di processo.

2

Mostra lo stato della connessione.

3

Visualizza lo stato del dispositivo (solo dispositivi IO-Link):

4

Mostra ulteriori informazioni sul dispositivo dal file di descrizione del dispositivo, ad esempio:
- Nome
- Informazioni sulla connessione
- ID
- Versione

5

Mostra l’immagine memorizzata dell’unità.

La tabella seguente spiega i diversi messaggi di stato dell’unità e il loro significato:

Messaggio di stato

Descrizione

Il segnale non è valido a causa di un
malfunzionamento del dispositivo, del sensore
o dell’attuatore.

Il segnale è temporaneamente non valido
a causa di lavori in corso
sull’unità, ad esempio congelato.

Le condizioni ambientali o di processo ammissibili vengono superate
o l’incertezza di misura dei
sensori o le deviazioni dal
setpoint per gli attuatori sono
probabilmente maggiori del previsto.

Il segnale è valido. L’unità è online e attiva in
modalità di funzionamento normale.

Note/Informazioni
Anche se il segnale dell’unità è valido,
la vita residua è quasi esaurita
o una funzione sarà presto
limitata a causa delle condizioni operative
. Si prega di sottoporre l’unità a manutenzione.

Nota

Il significato esatto dell’evento di attivazione è riportato nelle istruzioni delle rispettive unità.

  Selezionare l’unità desiderata e aprire la vista dettagliata.

  Vengono visualizzate le informazioni sull’unità.

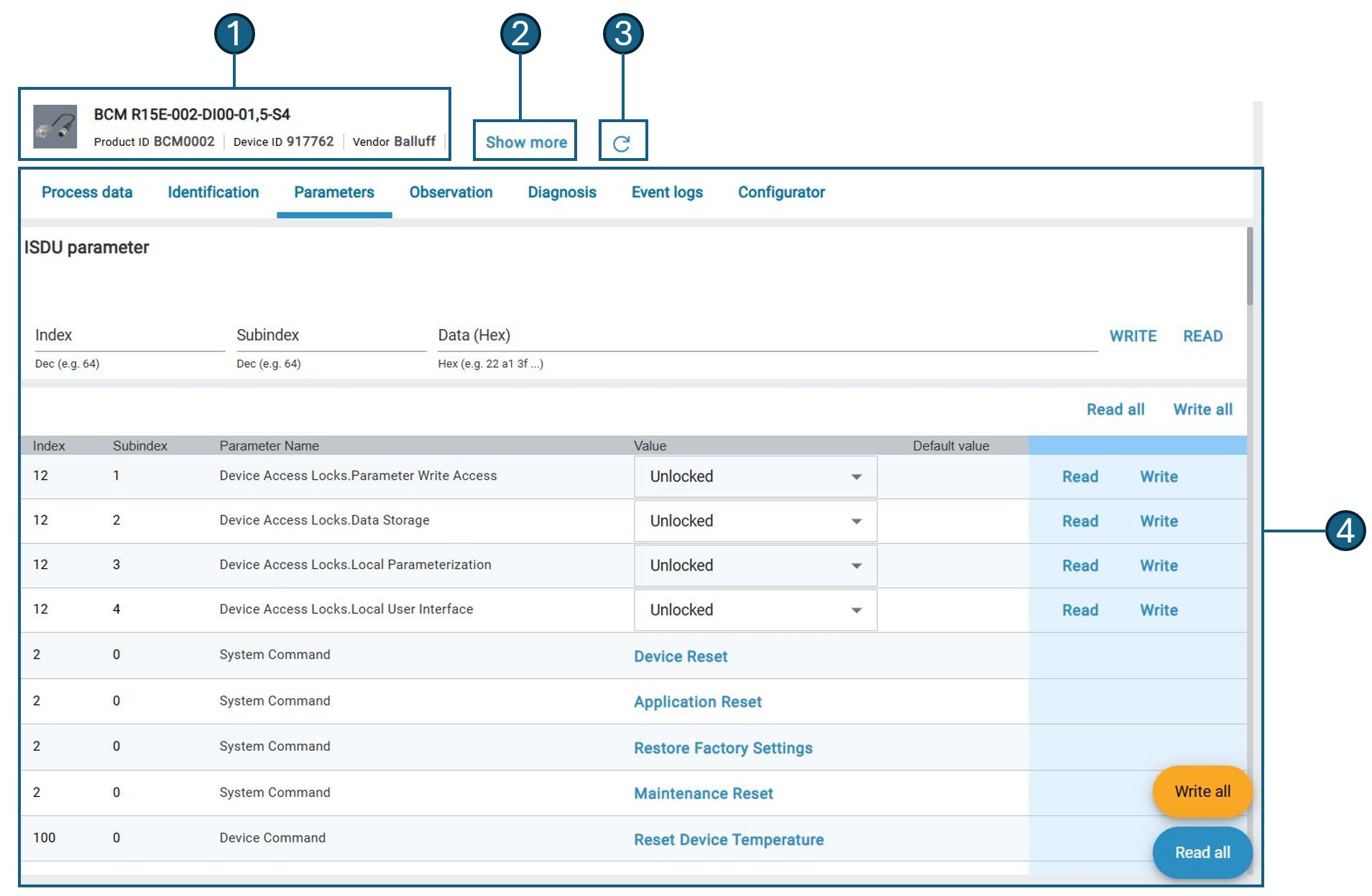

Modifica dei dispositivi

Nella vista dettagliata dei dispositivi è possibile modificare i seguenti dati:

  • Parametri dell’unità

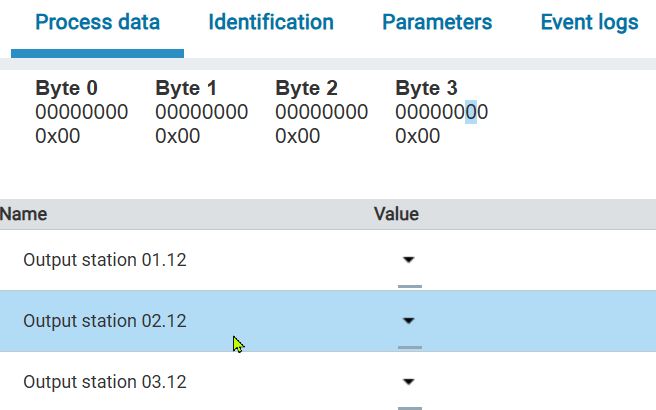

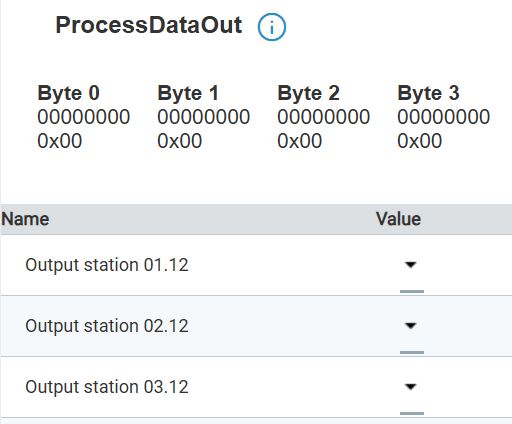

  • DATI DI PROCESSO

  • Parametro ISDU

Nota

A seconda del dispositivo IO-Link, possono essere visualizzati altri dati, ad esempio informazioni diagnostiche, osservazioni o un configuratore.

Parametrizzare le unità

I parametri visualizzati dipendono dal rispettivo file di descrizione dell’unità. I dettagli sui singoli parametri sono riportati nella documentazione per l’utente delle unità. I parametri per i quali è presente l’opzione WRITE possono essere scritti sul dispositivo fisico.

Parametri dell’unità di filtraggio

Per le schede IDENTIFICAZIONE, PARAMETRI e DATI DI PROCESSO, è possibile filtrare la quantità di informazioni visualizzate.

  1. Selezionare il dispositivo desiderato nella topologia e fare clic su DETTAGLI DISPOSITIVI nella barra delle funzioni.

  La vista dettagliata appare nell’area di lavoro.

  1. Aprire la scheda desiderata.

_images/w_Filtern_Parameter.jpg

Esempio: scheda PARAMETRI

  1. Inserire il termine desiderato come criterio di filtro, ad esempio «Phy».

  La vista viene filtrata di conseguenza:

_images/w_Filtern_Parameter_Ergebnis.jpg

Esempio: criterio di filtro «Phy

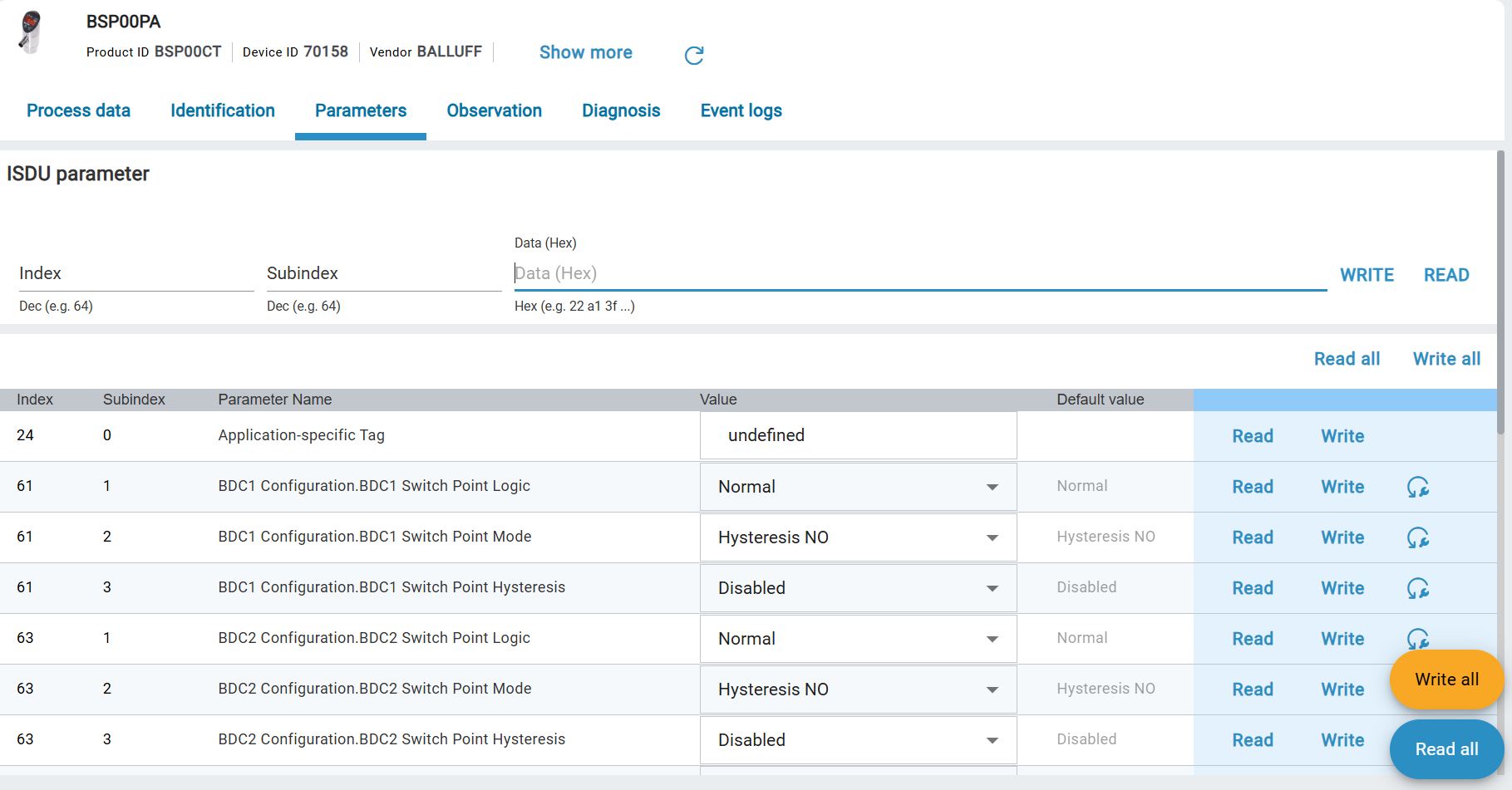

Impostare i parametri dell’unità

I file di descrizione del dispositivo (IODD) specificano a BET come vengono visualizzati i parametri e se questi possono essere modificati. Per ulteriori informazioni sugli effetti delle impostazioni dei parametri, consultare le istruzioni per l’uso dei dispositivi corrispondenti.

Se si modifica un parametro, lo stato dell’unità cambia. A destra del campo di impostazione del parametro, lo stato del parametro è indicato con dei simboli. Lo stato dell’unità viene aggiornato solo quando si scrivono le modifiche all’unità fisica o si leggono i parametri dell’unità dall’unità.

Sono possibili i seguenti stati dell’unità:

Simbolo

Stato

Descrizione

Senza
simbolo

Parametro:
Valore predefinito

Il valore del parametro visualizzato è il valore predefinito
dell’IODD. Può differire dal valore effettivo
nell’unità.

Parametro:
Lettura/scrittura riuscita

Il parametro visualizzato è stato letto con successo
dall’unità o scritto con successo sull’unità dopo una
modifica.

Parametro modificato

Il valore è stato modificato,
ma non ancora trasferito al dispositivo.
Facendo clic su RISCRIVI, il valore viene trasferito al
dispositivo (il segno di spunta verde appare quando l’esecuzione è riuscita
).

Parametro:
Errore di lettura/scrittura

Si è verificato un errore
durante la lettura o la scrittura del parametro. Se gli altri parametri
sono stati letti con successo, ma uno o
più parametri dell’unità no,
allora l’unità collegata
non supporta tutte le impostazioni dell’IODD. Ulteriori
informazioni sono disponibili nella documentazione dell’unità.

  1. Selezionare il dispositivo IO-Link desiderato nella topologia e fare clic su Dettagli dispositivi nella barra delle funzioni.

  La vista dettagliata appare nell’area di lavoro.

  1. Selezionare la scheda PARAMETRI.

  Vengono visualizzati i parametri del dispositivo IO-Link.

  1. Modificare il parametro desiderato. È possibile modificare solo i parametri per i quali è disponibile la funzione WRITE.

  Il parametro viene modificato e contrassegnato dal simbolo .

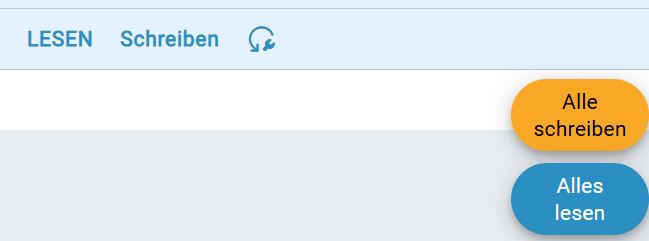

  1. Fare clic su WRITE per trasferire il valore modificato al dispositivo fisico.

SALVA SET DI PARAMETRI

È possibile salvare il set di parametri corrente di un dispositivo e caricarlo successivamente in un altro dispositivo. Il set di parametri viene salvato nel database di BET .

Nota

Vengono salvati solo i parametri che possono essere scritti. I dati di processo non vengono salvati.

  1. Selezionare il dispositivo IO-Link desiderato nella topologia e fare clic su Dettagli dispositivi nella barra delle funzioni.

  La vista dettagliata appare nell’area di lavoro.

  1. Nel blocco funzione, selezionare Salvataggio del set di parametri.

  Viene visualizzata la seguente finestra di dialogo:

_images/w_Parametersatz_hinzufuegen.jpg

  1. Inserire un nome per il set di parametri. Suggerimento: Strutturare il nome, ad esempio «Signallight_LvLMode».

  2. Fare clic su * SALVA IMPOSTAZIONE PARAMETRI*.

  Il set di parametri viene salvato nel database BET.

Carica set di parametri

È possibile caricare un set di parametri salvato e assegnarlo al dispositivo configurato se per questo dispositivo è stato salvato un set di parametri. Il database BET mostra tutti i set di parametri per il dispositivo IO-Link attualmente aperto.

Nota

I valori dei parametri modificati dell’unità proiettata non vengono scritti automaticamente nel progetto fisico.

  1. Selezionare il dispositivo IO-Link desiderato nella topologia e fare clic su Dettagli dispositivi nella barra delle funzioni.

  La vista dettagliata appare nell’area di lavoro.

  1. Nel blocco funzione, selezionare Impostazione parametri di carico.

  Viene visualizzata la seguente finestra di dialogo:

_images/w_Parametersatz_laden.jpg

  1. Selezionare un set di parametri o fare clic su IMPORT FILE per importare un set di parametri e aggiungerlo all’elenco.

  2. Fare clic su Caricamento del set di parametri per caricare il set di parametri.

Nota

È possibile modificare il set di parametri prima del caricamento, vedere Modifica del set di parametri caricati.

  I parametri dell’unità proiettata vengono confrontati con quelli del file:

_images/w_Parameter_vergleichen_Datei_de.jpg

La colonna di sinistra mostra i parametri del dispositivo proiettato (source: [nome del progetto BET]), quella di destra quelli del file caricato (source: [nome del file]).

  1. Confrontare i valori dei parametri dell’unità proiettata con i valori dei parametri del file caricato, vedere Confrontare i parametri delle unità tra loro.

  2. Fare clic su Applica modifiche per applicare la selezione dei parametri all’unità proiettata e chiudere la vista.

Modifica del set di parametri caricati

È possibile modificare o eliminare i set di parametri caricati, esportarli come file JSON o importarli nuovamente. I set di parametri possono quindi essere scambiati o messi a disposizione dei clienti.

  1. Selezionare il dispositivo IO-Link desiderato nella topologia e fare clic su Dettagli dispositivi nella barra delle funzioni.

  La vista dettagliata appare nell’area di lavoro.

  1. Nel blocco funzione, selezionare Impostazione parametri di carico.

  Viene visualizzata la seguente finestra di dialogo:

_images/w_Parametersatz_laden.jpg

  1. Sono disponibili le seguenti opzioni di modifica:

Simbolo

Descrizione

Rinomina il set di parametri.

Cancella il set di parametri.

Scarica il set di parametri.

  1. Selezionare l’opzione desiderata.

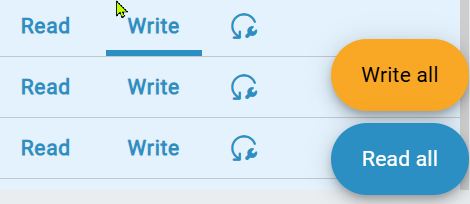

Caricare i parametri dall’unità

È possibile sovrascrivere i valori dei parametri configurati con quelli attuali del dispositivo fisico. È possibile scegliere se sovrascrivere tutti o solo alcuni parametri per il dispositivo proiettato.

  1. Selezionare il dispositivo IO-Link desiderato nella topologia e fare clic su Dettagli dispositivi nella barra delle funzioni.

  La vista dettagliata appare nell’area di lavoro.

  1. Selezionare Caricamento da dispositivo nel blocco funzione.

  I parametri del dispositivo fisico vengono confrontati con quelli del dispositivo proiettato:

_images/w_daten_aus_geraet_laden.de.jpg

La colonna di sinistra mostra i parametri del dispositivo proiettato (source: [nome del progetto BET]), quella di destra quelli del dispositivo fisico (source: parametri letti dal dispositivo).

  1. Confrontare i valori dei parametri delle due unità, vedere Confrontare i parametri delle unità tra loro.

  2. Fare clic su * APPLICA MODIFICHE* per applicare la selezione dei parametri all’unità proiettata e chiudere la vista.

Scrittura dei parametri nell’unità

È possibile sovrascrivere i valori dei parametri del dispositivo fisico con quelli del dispositivo proiettato. È possibile scegliere se scrivere tutti o solo alcuni parametri sul dispositivo fisico.

Nota

È possibile eseguire questa funzione solo se non è collegato alcun PLC, in quanto i parametri non possono essere modificati.

Avvertimento

PERICOLO DI INCIDENTI! Modificando i dati dei parametri, è possibile modificare i punti di commutazione e i dati dei dispositivi IO-Link. Prima di reimpostare/scrivere le modifiche, accertarsi che non si verifichino incidenti o danni a causa della modifica. La funzione non deve essere utilizzata se la lettura/scrittura dei dati di processo può provocare incidenti/danni.

  1. Selezionare il dispositivo IO-Link desiderato nella topologia e fare clic su Dettagli dispositivi nella barra delle funzioni.

  La vista dettagliata appare nell’area di lavoro.

  1. Nel blocco funzione, selezionare WRITE TO DEVICE.

  I parametri dell’unità proiettata vengono confrontati con quelli dell’unità fisica. La colonna di sinistra mostra i parametri del dispositivo fisico e quella di destra i parametri del dispositivo proiettato.

  1. Confrontare i valori dei parametri delle due unità, vedere Confrontare i parametri delle unità tra loro.

  2. Fare clic su Applica modifiche per applicare la selezione dei parametri e chiudere la vista.

Copiare e incollare il valore di un singolo parametro

È possibile copiare e incollare i valori dei parametri per unità dello stesso tipo.

Nota

I dati di processo non possono essere copiati.

  1. Nella topologia, selezionare il dispositivo IO-Link desiderato da cui si desidera copiare un valore di parametro e fare clic su Devices-DETAILS nella barra delle funzioni.

  La vista dettagliata appare nell’area di lavoro.

  1. Evidenziare il parametro desiderato e selezionare COPIA PARAMETRI nel blocco funzione.

  Il valore del parametro viene copiato nel buffer.

  1. Fare clic su BACK nel blocco funzione.

  Nell’area di lavoro appare la vista principale.

  1. Nella topologia, selezionare il dispositivo IO-Link desiderato in cui si desidera copiare il valore del parametro copiato e fare clic su Devices-DETAILS nella barra delle funzioni.

  La vista dettagliata appare nell’area di lavoro.

  1. Evidenziare il parametro e fare clic su INSERISCI PARAMETRO nel blocco funzione.

  Il valore del parametro viene inserito dal buffer.

Confrontare i parametri delle unità tra loro

È possibile confrontare i parametri dei dispositivi IO-Link tra loro. I casi d’uso sono i seguenti:

In questo modo si trasferiscono i parametri da una sorgente a un’altra. La sorgente può essere, a seconda del contesto, un dispositivo IO-Link in una topologia proiettata, un set di parametri memorizzato o un dispositivo IO-Link sul campo.

Nota

È possibile confrontare solo i parametri presenti in entrambi gli IODD. Questo non è sempre il caso di unità identiche con versioni IODD diverse, per cui in questo caso non tutti i parametri possono essere ripresi.

  1. Nella finestra di dialogo Compara unità, alla voce FILTRO è possibile filtrare i parametri. Sono disponibili le seguenti opzioni:

    • Visualizza solo i parametri diversi: I valori dei parametri identici vengono filtrati in modo da visualizzare solo i valori dei parametri diversi.

    • Visualizza solo i parametri scrivibili. Vengono visualizzati tutti i parametri modificabili, indipendentemente dal fatto che i valori dei parametri siano identici o meno.

  2. Per applicare tutti i valori dei parametri in un unico passaggio, fare clic su * APPLICA TUTTI I PARAMETRI*.

  Tutti i parametri della sorgente della colonna di destra vengono applicati ai parametri della sorgente di sinistra. È possibile annullare la modifica facendo clic su NON APPLICARE TUTTI I PARAMETRI.

  1. Per non accettare i valori dei singoli parametri, fare clic su .

_images/w_daten_laden_parameter_nicht_uebernehmen_de.JPG

  Il trasferimento del valore del parametro dalla sorgente giusta viene azzerato per questo parametro.

_images/w_daten_laden_parameter_zurueck.JPG

  1. Se si desidera riprendere un parametro, fare clic su .

_images/w_daten_laden_parameter_uebernehmen_de.JPG

  1. Fare clic su Applica modifiche per applicare la selezione dei parametri e chiudere la vista.

Modifica dei dati di processo

È possibile visualizzare i dati di processo correnti dell’unità. I dati del processo vengono aggiornati automaticamente ogni 500 ms.

Avvertimento

PERICOLO DI INCIDENTI! Scrivendo i dati di processo, è possibile modificare i segnali elettrici e i dati dei sensori o attivare gli attuatori. Prima di scrivere i dati di processo, accertarsi che la scrittura dei dati non provochi incidenti o danni. La funzione non deve essere utilizzata se la scrittura dei dati di processo può provocare incidenti/danni.

Nota

I dati di processo non possono essere scritti se il modulo di rete IO-Link a cui è collegato il dispositivo IO-Link è collegato a un PLC.

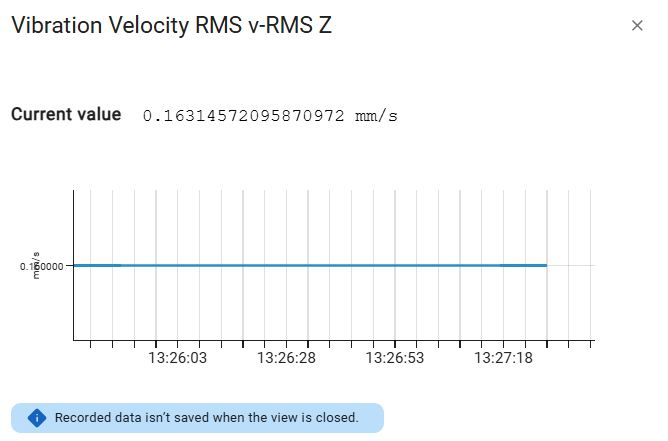

Visualizzazione dei dati di processo

  1. Selezionare il dispositivo IO-Link desiderato nella topologia e fare clic su Dettagli dispositivi nella barra delle funzioni.

  La vista dettagliata appare nell’area di lavoro.

  1. Aprire la scheda DATI DEL PROCESSO.

  Vengono visualizzati i dati di processo dell’unità:

_images/w_Prozessdaten_de.jpg

  1. I dati di processo sono disponibili per un’ulteriore elaborazione.

Filtrare per valori di processo

È possibile filtrare la visualizzazione dei dati di processo tramite un campo di ricerca.

  Inserire un termine di ricerca nel campo di ricerca.

_images/w_prozessdaten_filtern_de.jpg

Parola chiave di ricerca BASSA

  La vista dei dati di processo viene filtrata di conseguenza.

Impostazione della modalità di uscita dei dati di processo

È possibile impostare se le uscite dei dati di processo devono essere gestite in lettura o in scrittura.

  In Dati di processo in uscita, selezionare SEGUI dall’elenco per scrivere i dati di processo o Leggi per leggere solo i dati di processo.

_images/w_prozessdaten_modus_de.jpg

  I dati di processo vengono impostati in modalità di lettura o scrittura in base alla selezione effettuata.

Visualizzazione di byte e bit del valore dei dati di processo

È possibile visualizzare in quale bit o byte è contenuto un determinato valore dei dati di processo.

  Spostare il puntatore del mouse su un parametro di processo specifico.

  Il byte o il bit corrispondente viene visualizzato con uno sfondo grigio.

_images/w_prozessdaten_bitanzeige_de.jpg

Tensione di uscita = 00001111 (byte 0)

Modifica dei parametri ISDU

È possibile accedere ai parametri ISDU (Indexed Service Data Unit) tramite indice e sottoindice. I dati vengono visualizzati in formato esadecimale. È possibile utilizzare questa funzione anche per i dispositivi IO-Link generici se non è stato trovato alcun IODD.

  1. Selezionare il dispositivo IO-Link desiderato nella topologia e fare clic su Dettagli dispositivi nella barra delle funzioni.

  La vista dettagliata appare nell’area di lavoro.

  1. Aprire la scheda PARAMETRI ISDU.

  Vengono visualizzati i parametri ISDU dell’unità:

_images/w_ISDU_Parameter_1.jpg

  1. Inserire un valore per l’indice e il sottoindice.

  2. Fare clic su WRITE per scrivere i valori correnti sull’unità o su READ per leggere il valore corrente del parametro.

Configurazione dei dispositivi BCM con il configuratore

La configurazione guidata del BCM consente di configurare facilmente i sensori BCM per il monitoraggio delle vibrazioni di motori, pompe, ventilatori o compressori. Nel processo, i valori limite per le vibrazioni sono definiti in base alla classe di potenza dell’unità e in base agli standard ISO stabiliti. I seguenti sensori BCM sono supportati da Balluff :

  • BCM0001 (BCM R15E-001-DI00-01,5-S4)

  • BCM0002 (BCM R15E-002-DI00-01,5-S4)

  • BCM R16E-004-CI01-01,5-S4

  • BCM R16E-004-CI02-01,5-S4

Per gli aggregati vengono applicate le seguenti norme ISO:

  • Motori: ISO 10816-3

  • Pompe: ISO 10816-7

  • Ventilatore: ISO 14694

  • Compressori: ISO 10816-3 e ISO 20816-3

Se l’unità da monitorare non è coperta da una delle norme ISO elencate, è necessario determinare valori empirici per i valori limite sensibili.

Nota

Il configuratore è disponibile solo se è fisicamente presente un dispositivo BCM.

Ecco come procedere:

  1. Selezionare il dispositivo BCM desiderato nella topologia e fare clic su Devices-DETAILS nella barra delle funzioni.

  La vista dettagliata appare nell’area di lavoro.

  1. Aprire la scheda CONFIGURATORE.

  Se non c’è ancora una configurazione per l’unità BCM, viene visualizzato il Configuratore BCM vuoto:

_images/w_BCM_tab_de_.jpg

  1. Per creare una nuova configurazione, fare clic su NUOVA CONFIGURAZIONE.

  Viene avviata la configurazione guidata:

_images/w_BCM_1_De.JPG

  1. Selezionare il tipo di macchina da monitorare e fare clic su NEXT.

_images/w_BCM_Motor_de.JPG

Passo 1: Tipo di macchina (esempio: «Motore»)

  1. Selezionare la funzione di monitoraggio.

Nota

Attualmente è supportato solo il monitoraggio secondo gli standard ISO sopra citati.

Nota

Fare clic su per ulteriori informazioni su come utilizzare la funzione di monitoraggio corrispondente.

_images/w_BCM_Standard_de.JPG

Fase 2: Funzione di monitoraggio (esempio: «ISO 10816-3»)

  1. Selezionare i dati di ingresso. Per il tipo di macchina «motore» sono i seguenti:

    • Classe di potenza

    • Altezza dell’asse

    • Gamma di velocità

    • Sottostruttura

    • Assegnazione degli assi

_images/w_BCM_Eingangsdaten_de.JPG

Fase 3: Dati in ingresso

  1. Fare clic su NEXT.

  Viene visualizzato il passo «Monitoraggio degli allarmi». Qui vengono visualizzati i valori di soglia per le vibrazioni preselezionati in base ai rispettivi standard ISO. È comunque possibile adattarli individualmente alle proprie esigenze.

_images/w_BCM_Alarm_de.JPG

Fase 4: impostazioni dell’allarme

  1. Impostare i valori limite desiderati e fare clic su NEXT.

  Viene visualizzato il passo «Trasmissione dati».

_images/w_BCM_Datenuebertragung_1_de.JPG

Fase 5: trasmissione dei dati

  1. Inserire un nome per la configurazione:

_images/w_BCM_Datenuebertragung_2_de.JPG

Fase 5: trasmissione dei dati

  1. Fare clic su Salva.

  Le impostazioni effettuate nella configurazione vengono confrontate con quelle della topologia, vedere Confrontare i parametri delle unità tra loro:

_images/w_geraete_vergleichen_BCM.JPG

  1. Per applicare le impostazioni del configuratore alla topologia, fare clic su * APPLICA TUTTI I PARAMETRI*.

_images/w_geraete_vergleichen_BCM_1.JPG

  1. Fare clic su * APPLICA MODIFICHE*.

  Le modifiche vengono applicate alla topologia e si apre la scheda Parametri dell’unità BCM. Qui è possibile applicare le modifiche anche ai dispositivi sul campo, vedere Scrittura dei parametri nell’unità.

Configurare le unità BTL con il configuratore

Il sito BET supporta l’utente nella configurazione dei dispositivi BTL. Nella scheda CONFIGURATORE si trovano le opzioni di impostazione e i parametri più importanti per la configurazione dei dispositivi BTL. In linea di principio, è possibile parametrizzare i dispositivi BTL anche tramite la scheda PARAMETER.

Nota

Il configuratore è disponibile solo se è presente fisicamente un dispositivo BTL.

Configurare le uscite

È possibile selezionare uno dei due solenoidi per ciascuna delle due uscite e assegnargli una funzione.

In Seleziona magnete, selezionare il magnete che si desidera assegnare all’uscita. In Seleziona funzione, selezionare la funzione che si desidera assegnare all’uscita:

  • Posizione: Misura la posizione attuale del magnete.

  • Differenza di posizione: Misura la differenza tra due magneti.

  • Velocità: Misura la variazione di velocità del magnete.

Definire il campo di misura

All’interno del campo di misura specificato dal dispositivo BTL, è possibile definire il campo di misura della rispettiva uscita specificando un punto zero e un punto finale. La curva caratteristica del dispositivo BTL viene visualizzata in base alle modifiche apportate:

_images/g_BTL_Diagramm.jpg

Area

Significato

a

Fuori dal campo di misura, il dispositivo BTL commuta Errore.

b

Campo di tolleranza punto zero

c

Campo di misura definito

d

Intervallo di tolleranza Punto finale

e

Fuori dal campo di misura, il dispositivo BTL commuta Errore.

  1. Inserire il punto zero in Punto zero e il punto finale del campo di misura in Punto finale. In alternativa, è possibile utilizzare il cursore.
      Il diagramma con l’intervallo di misurazione corrente viene aggiornato in base alle immissioni effettuate:

_images/w_BTL_Range_1.jpg

Esempio: Punto zero = 0, punto finale = 800

_images/w_BTL_Range_2.jpg

Esempio: Punto zero = 100, punto finale = 500

  1. Per accettare una posizione, fare clic su Scrivi. Per scrivere una posizione direttamente sul dispositivo, fare clic su Insegna.

  2. Opzionale: se necessario, modificare l’unità del campo di misura (asse X della curva caratteristica). A tale scopo, selezionare l’unità desiderata dall’elenco a discesa:

_images/w_BTL_Einheit.jpg

  1. Per modificare le tensioni di uscita del dispositivo BTL corrispondenti ai punti di misura, fare clic su Più parametri.
       Vengono visualizzati i campi di immissione per le tensioni di uscita (asse Y):

_images/w_BTL_More_Parameters.jpg

  1. Immettere le tensioni di uscita desiderate:
       La curva caratteristica del dispositivo BTL cambia di conseguenza:

_images/w_BTL_More_Parameters_2.jpg

Esempio: Punto zero = 8000 mV

  1. Fare clic su Scrivi tutti i parametri per scrivere i valori modificati nel dispositivo BTL.
      I valori vengono scritti sul dispositivo BTL in base alle indicazioni fornite. La configurazione è completata.

Ripristinare le impostazioni del sensore.

Per azzerare i valori correnti del dispositivo BTL sono disponibili due opzioni:

  • È possibile ripristinare le impostazioni di un’applicazione specifica per la tecnologia su un valore di uscita predefinito senza dover interrompere la connessione al dispositivo BTL.

  • È possibile ripristinare i valori alle impostazioni di fabbrica.

  1. Per ripristinare le impostazioni di fabbrica del dispositivo BTL, fare clic su Impostazioni di fabbrica.

  2. Per ripristinare l’applicazione specifica della tecnologia del dispositivo BTL ai valori predefiniti, fare clic su Reset application.
