Configurar dispositivos IO-Link através do USB master

26 dez., 2024 | 365 palavras | 2 min tempo de leitura

Nota

Para que o USB master funcione, os controladores correspondentes devem ter sido instalados aquando da instalação do BET .

Nota

Pode ser necessária uma fonte de alimentação adicional (24 V) para o funcionamento correto do USB master.

1. Clique em IO-Link via USB master na barra de funções.

  Se não estiver ligado nenhum USB master, aparece a seguinte caixa de diálogo:

2. Ligue o USB master e clique em Start search again.
      Se o USB master estiver ligado, mas não tiver sido encontrado nenhum IODD, aparece a seguinte caixa de diálogo:

3. Clique em Importar IODD.

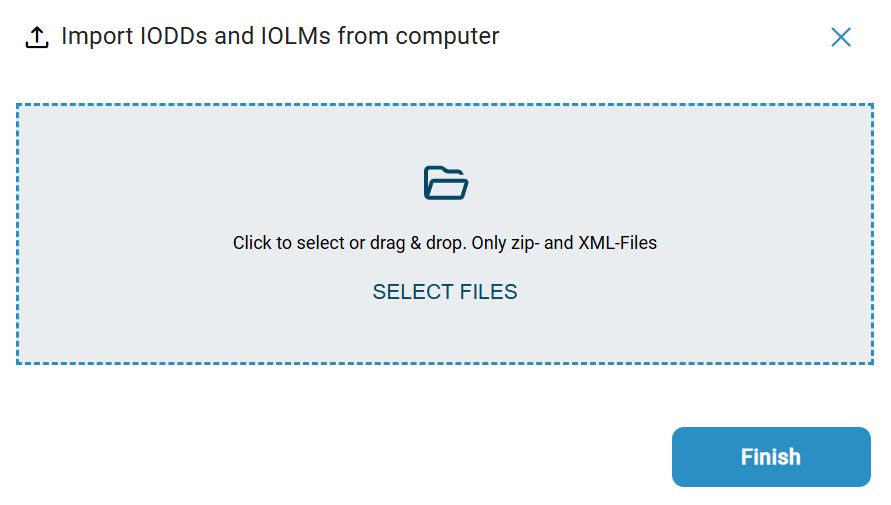

4. Mantenha premido o botão esquerdo do rato e arraste o IODD pretendido para dentro da moldura pontilhada e solte o botão do rato para carregar o ficheiro. Em alternativa, também pode clicar na área da moldura para selecionar o ficheiro no sistema de ficheiros.
      O ficheiro de descrição do dispositivo é importado.

5. Click on Done.
      The connection status of the USB master changes based on the imported IODD:

6. Se não for encontrado nenhum dispositivo IO-Link, ligar o dispositivo IO-Link e clicar em Encontrar dispositivo IO-Link.
      Se o dispositivo IO-Link estiver ligado mas ainda não tiver sido encontrado nenhum IODD, aparece a seguinte caixa de diálogo:

7. Clique em Importar IODD e importe o IODD conforme descrito acima.

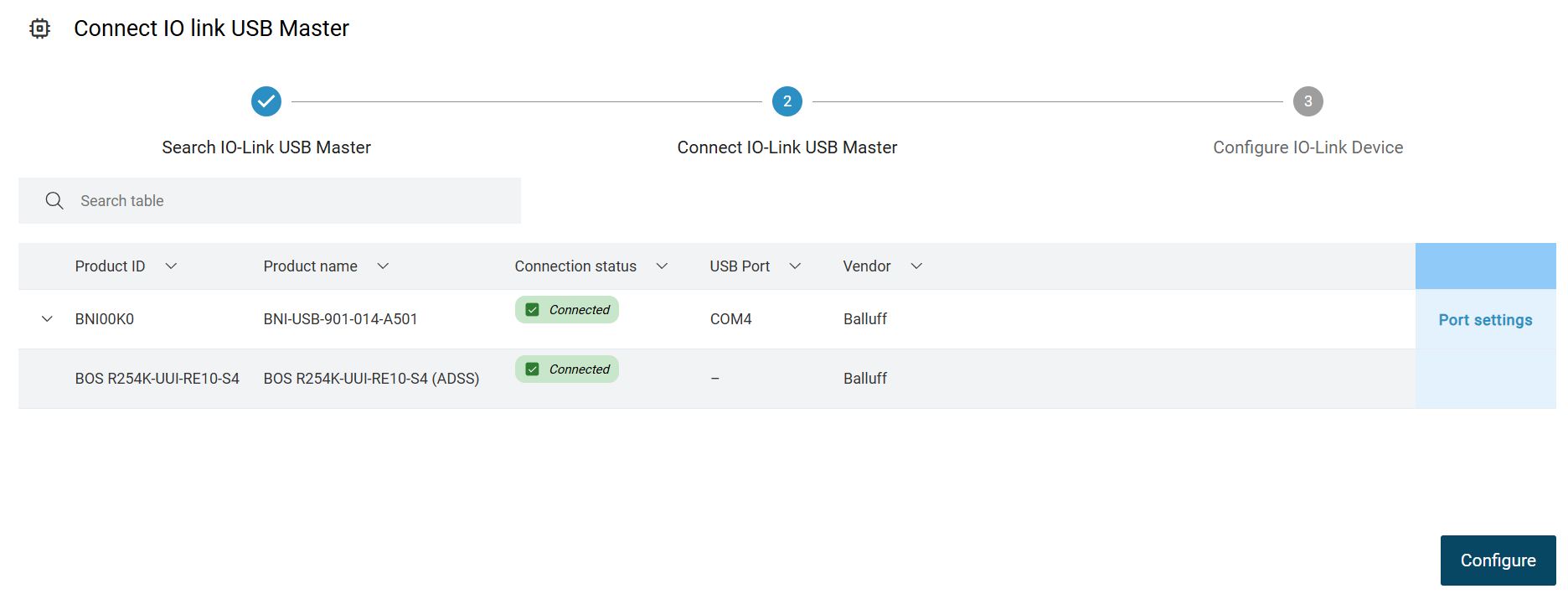

      O status da conexão do dispositivo IO-Link muda com base no IODD importado:

8. Para configurar o(s) dispositivo(s) no USB master, clique em Configurar.

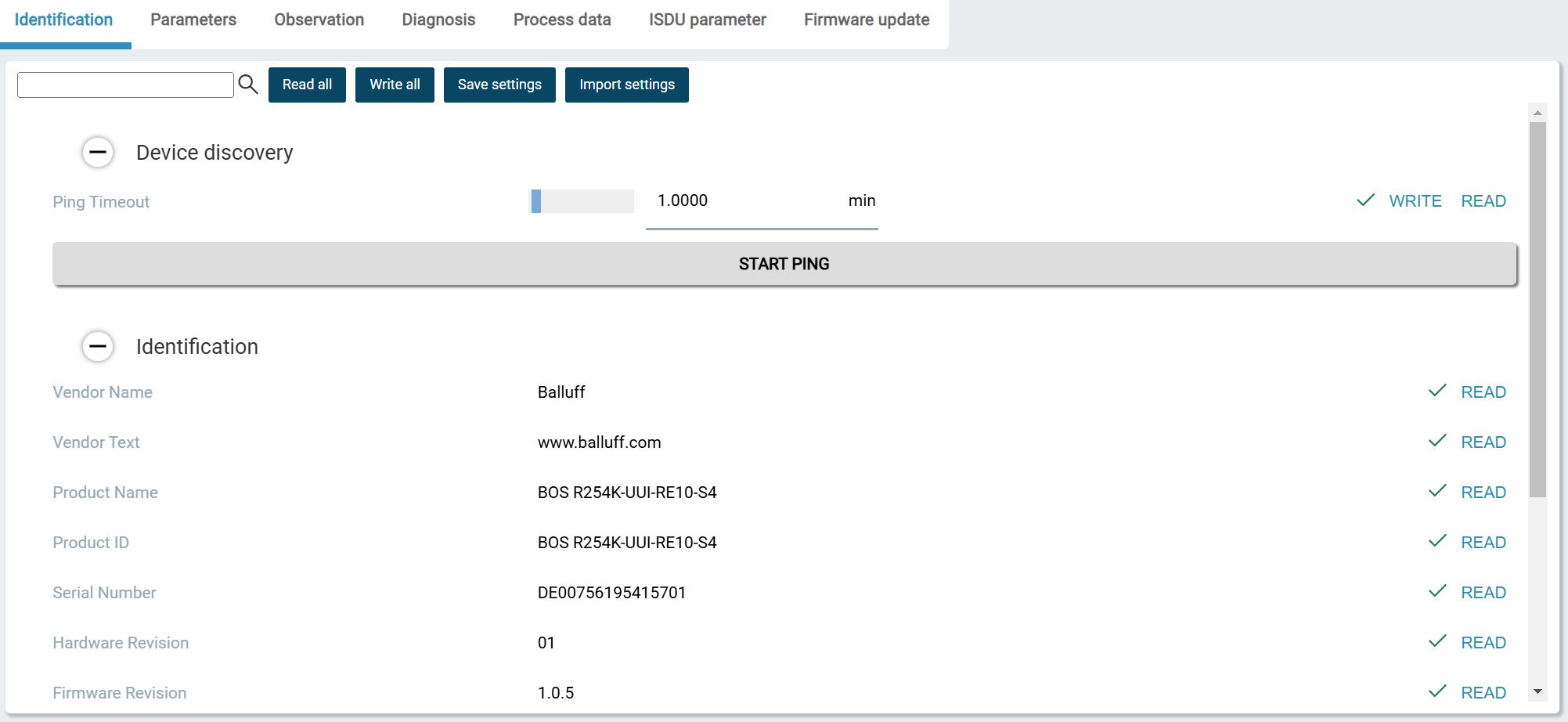

      É exibida a seguinte caixa de diálogo:

9. Parametrizar o aparelho, ver Parametrizar dispositivos.


Nota

Os parâmetros que foram alterados através do USB master são guardados no dispositivo IO-Link. Se o dispositivo IO-Link estiver ligado a uma porta IO-Link de um módulo de rede IO-Link normal, o conjunto de parâmetros do dispositivo IO-Link é automaticamente carregado para o servidor de parâmetros do módulo de rede IO-Link. Pré-requisito: A porta IO-Link está activada para o servidor de parâmetros.

Existem as seguintes opções:

• Read all (Ler tudo): Utilize este comando para ler todos os parâmetros do dispositivo, consulte Carregar parâmetros do dispositivo. Se apenas pretender ler parâmetros individuais alterados do dispositivo, clique em Read junto ao triângulo de informação, consulte Definir parâmetros do dispositivo.


• Escrever tudo: Utilize este comando para escrever todos os parâmetros alterados no dispositivo. Se apenas pretender escrever parâmetros individuais alterados no dispositivo, clique em WRITE junto ao triângulo de informação, ver Definir parâmetros do dispositivo.

• Guardar definições: Utilize este comando para guardar o conjunto de parâmetros atual de um dispositivo na base de dados BET, consulte SALVAR CONJUNTO DE PARÂMETROS.

• Importar definições: Utilize este comando para carregar um registo de dados guardado da base de dados BET para o dispositivo, consulte Carregar conjunto de parâmetros.


• Clique em Configurar outro dispositivo para configurar outros dispositivos IO-Link, se necessário, ou clique em Sair e mudar para a vista principal para terminar a configuração.
