Criar topologia manualmente

04 nov., 2026 | 890 palavras | 4 min tempo de leitura

Criar nova topologia

1. Wenn Sie die BET neu starten, fangen Sie mit einer leeren Topologie. Wenn Sie Ihre aktuelle Topologie ersetzen möchten, klicken Sie in der Funktionsleiste , und dann Neue Topologie.

     Aparece uma caixa de diálogo com as seguintes opções:


   • SAVE: A topologia existente é salva e é aberta uma topologia nova e vazia.

   • NÃO SALVAR: As alterações da topologia existente não são salvas e uma nova topologia é aberta.

   • CANCELAR: A caixa de diálogo é fechada sem a criação de uma nova topologia.

2. Selecione a opção desejada.

  Sie werden zum Scan einer neuen Online-Topologie weitergeleitet. Falls Sie nur eine Offline-Topologie erstellen möchten, schließen Sie das Scan-Fenster und gehen Sie in der Funktionsleiste auf Planung.

Ver também:

• Salvar topologia

• Importar topologia

Adicionar módulos de rede

1. Clique em Planning na barra de funções.

2. Unter Ihrem Projektnamen, klicken Sie .

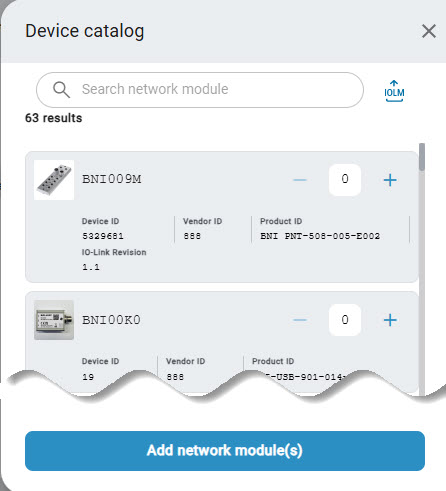

  O catálogo de dispositivos é apresentado no lado direito do ecrã.

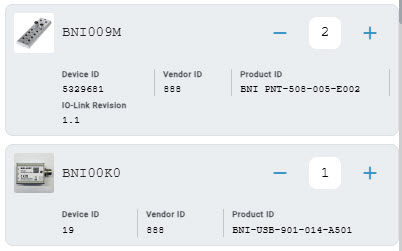

3. Selecionar os módulos de rede pretendidos.

4. Clique em Adicionar módulos de rede.

  Die hinzugefügten Netzwerk-Module stehen unter Ihrem Projekt zur Verfügung.

Nach Netzwerk-Modulen filtern

Sie haben die Möglichkeit nach bestimmten Typen von Netzwerk-Modulen zu filtern.

1. Klicken Sie hierfür auf das Filterzeichen im Katalog der Netzwerk-Module.

  Die verfügbaren Filter werden angezeigt.

2. Markieren Sie die gewünschten Filter und klicken Sie auf Filter einstellen.

Gerätebeschreibungsdateien für Netzwerk-Module importieren

1. Klicken Sie hierfür auf das Import IOLMs im Katalog der Netzwerk-Module.

  Der folgende Dialog erscheint.

2. Arraste o arquivo de descrição do dispositivo desejado dentro do quadro tracejado com o botão esquerdo do mouse pressionado e solte o botão do mouse para carregá-lo. Como alternativa, você pode clicar dentro da área do quadro para selecionar o arquivo no sistema de arquivos.

  Klicken Sie auf Fertig. Die Gerätebeschreibungsdateien der Netzwerk-Module werden in den Gerätekatalog importiert.

Adicionar dispositivos de campo

1. Clique em Planning na barra de funções.

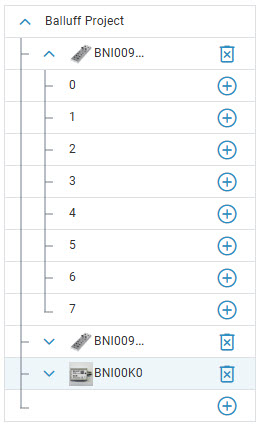

  Unter Ihrem Projekt werden Ihnen die Netzwerk-Module angezeigt, die der Topologie hinzugefügt wurde, siehe Adicionar módulos de rede.

2. Clique em junto à porta à qual pretende ligar um dispositivo local.

  O catálogo de dispositivos é apresentado no lado direito do ecrã.

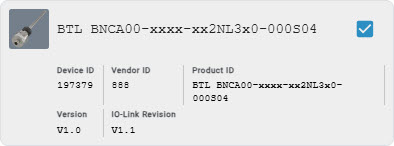

3. Selecionar o dispositivo de campo pretendido.


4. Clique em Adicionar dispositivo de campo.

  O dispositivo de campo é adicionado à porta do módulo de rede.

Selecionou um dispositivo local e atribuiu-o a uma porta de um módulo de rede.

Procurar dispositivos no catálogo de dispositivos

Sie haben hier grundsätzlich zwei Möglichkeiten für die Suche:

1. Suche im Gerätekatalog in der mitgelieferten Datenbank.

2. Suche in einem lokalen Gerätekatalog.

   Nota

   Um in einem lokalen Gerätekatalog nach Geräten zu suchen, müssen Sie zuerst ein solches Katalog erstellen. Wie das funktioniert erfahren Sie im nächsten Abschnitt.

Suche im Gerätekatalog in der mitgelieferten Datenbank

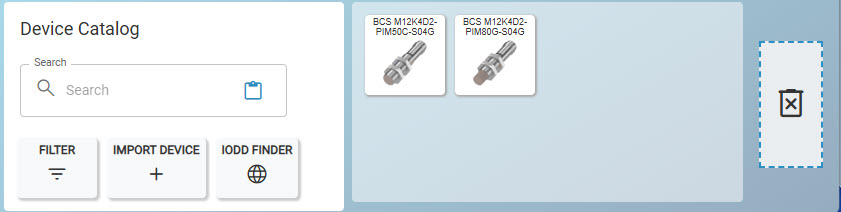

Pode procurar nomes de produtos ou partes de produtos no catálogo de dispositivos e filtrar os dispositivos apresentados em conformidade.

1. Abrir o catálogo de dispositivos (para módulos de rede ou dispositivos de campo).

2. Introduzir um nome de produto ou parte do nome do produto no campo de pesquisa.

  Apenas os aparelhos que correspondem ao critério de pesquisa introduzido são apresentados no catálogo de aparelhos.

Suche in einem lokalen Gerätekatalog

Um dies zu bewerkstelligen, müssen Sie zuerst einen solchen Ordner erstellen und die benötigten IODDs in diesem Ordner ablegen.

Erstellen Sie einen Ordner für Ihre IODD-Dateien:

1. Klicken Sie in der oberen Leiste auf «Nutzereinstellungen».

     Die Seitenleiste zu den Nutzereinstellungen öffnet sich.

2. Scrollen Sie zu zur Einstellung «Einrichten eines lokalen IODD-Ordners» und aktivieren Sie die Einstellung.

     Die Einstellungen zur Auswahl eines lokalen Ordners werden eingeblendet:

3. Geben Sie einen Pfad zu Ihrem lokalen Ordner (z.B. C:\Users\userxyz\Desktop) an oder wählen sie Ordner auswählen um einen Ordner über den Windows Dateiexplorer auszuwählen. Lesen Sie den Warnhinweis sorgfaeltig durch.

4. Klicken Sie Einstellungen speichern um Ihre Änderungen zu speichern und das Einstellungen-Fenster zu verlassen.

Wenn die Einstellungen gespeichert sind, wird bei der nächsten Gerätesuche automatisch der angelegte Ordner als Gerätekatalog ausgewählt.

Nota

Um wieder auf das mitgelieferte Datenbank zuzugreifen, deaktivieren Sie die Funktion in den Einstellungen ab.

Nach IO-Link-Geräten filtern

Sie haben die Möglichkeit nach bestimmten Typen von IO-Link Geräten zu filtern.

1. Klicken Sie hierfür auf das Filterzeichen im IO-Link Gerätekatalog.

  Die verfügbaren Filter werden angezeigt.

2. Markieren Sie die gewünschten Filter und klicken Sie auf Filter einstellen.

Importação de ficheiros de descrição de dispositivos (IODD)

Você pode expandir o catálogo de dispositivos adicionando os arquivos de descrição de novos dispositivos IO-Link. Se você importar o arquivo de descrição do dispositivo de dispositivos IO-Link existentes, o arquivo de descrição do dispositivo desses dispositivos IO-Link será atualizado.

Nota

O formato dos ficheiros de descrição do dispositivo é ZIP. Um ficheiro de descrição do dispositivo ou IODD (IO Device Description) contém informações sobre o dispositivo IO-Link, por exemplo, informações sobre a identificação, parâmetros do dispositivo e dados de diagnóstico.

1. Öffnen Sie den Gerätekatalog.

2. Klicken Sie Import von IODDs.

  Aparece a seguinte caixa de diálogo:

3. Arraste o arquivo de descrição do dispositivo desejado dentro do quadro tracejado com o botão esquerdo do mouse pressionado e solte o botão do mouse para carregá-lo. Como alternativa, você pode clicar dentro da área do quadro para selecionar o arquivo no sistema de arquivos.

  Clique em Concluir. O ficheiro de descrição do aparelho é importado para o catálogo de aparelhos. Tem a possibilidade de importar outros ficheiros de descrição de aparelhos nesta caixa de diálogo.

4. Clique em Está feito.

  O arquivo de descrição do dispositivo é adicionado ou atualizado.

Baixe o arquivo de descrição do dispositivo da Internet

Nota

O Balluff GmbH não tem influência sobre o site do IODDfinder. Ele é usado sob a responsabilidade do próprio usuário. O IODDfinder é um banco de dados com arquivos de descrição de dispositivos IO-Link que podem ser baixados.

Nota

O IODDfinder necessita de uma conexão à Internet.

1. Abrir o sítio Web do IODDfinder: https://io-link.com/community/services/ioddfinder.

  Acesso ao Web site do IODDfinder.

LOCALIZADOR DE IODD

Nota

Clique em ao lado da janela IODDfinder para cancelar a operação.

3. Existem as seguintes opções:

• Introduzir o critério de pesquisa pretendido, por exemplo, o fabricante, o tipo de produto ou a ID do dispositivo.

  Os acertos correspondentes são-lhe dinamicamente propostos para seleção abaixo do campo de entrada.

Critério de pesquisa: Ba

• Clique na correspondência desejada na lista.

-ou-

• Clique em *Próximo

  São apresentados todos os dados de descrição da unidade disponíveis.

Nota

Clique nos títulos das colunas para ordenar as colunas por ordem ascendente e descendente.

4. Sie können die Ansicht mithilfe der Filterleiste filtern, z.B. im Textfeld «Product name»:

Filtro: Balluff GmbH

5. Clique em Download na coluna da esquerda para fazer o download do arquivo de descrição do dispositivo desejado.

  A descrição do dispositivo está disponível na sua pasta de download. Pode agora ser importada, ver Importação de ficheiros de descrição de dispositivos (IODD).
