Ver e editar os detalhes do dispositivo

06 nov., 2024 | 4240 palavras | 21 min tempo de leitura

A visualização detalhada permite que você tenha um controle mais próximo e uma visão geral de dispositivos específicos. Nessa visualização, você pode definir parâmetros e realizar diagnósticos. A visualização detalhada muda dinamicamente, dependendo da categoria de dispositivo que é chamada. As principais diferenças estão entre os módulos de rede IO-Link e os dispositivos IO-Link. Dependendo da função do usuário e do status do PLC, é possível alterar os parâmetros no dispositivo IO-Link ou no módulo de rede.

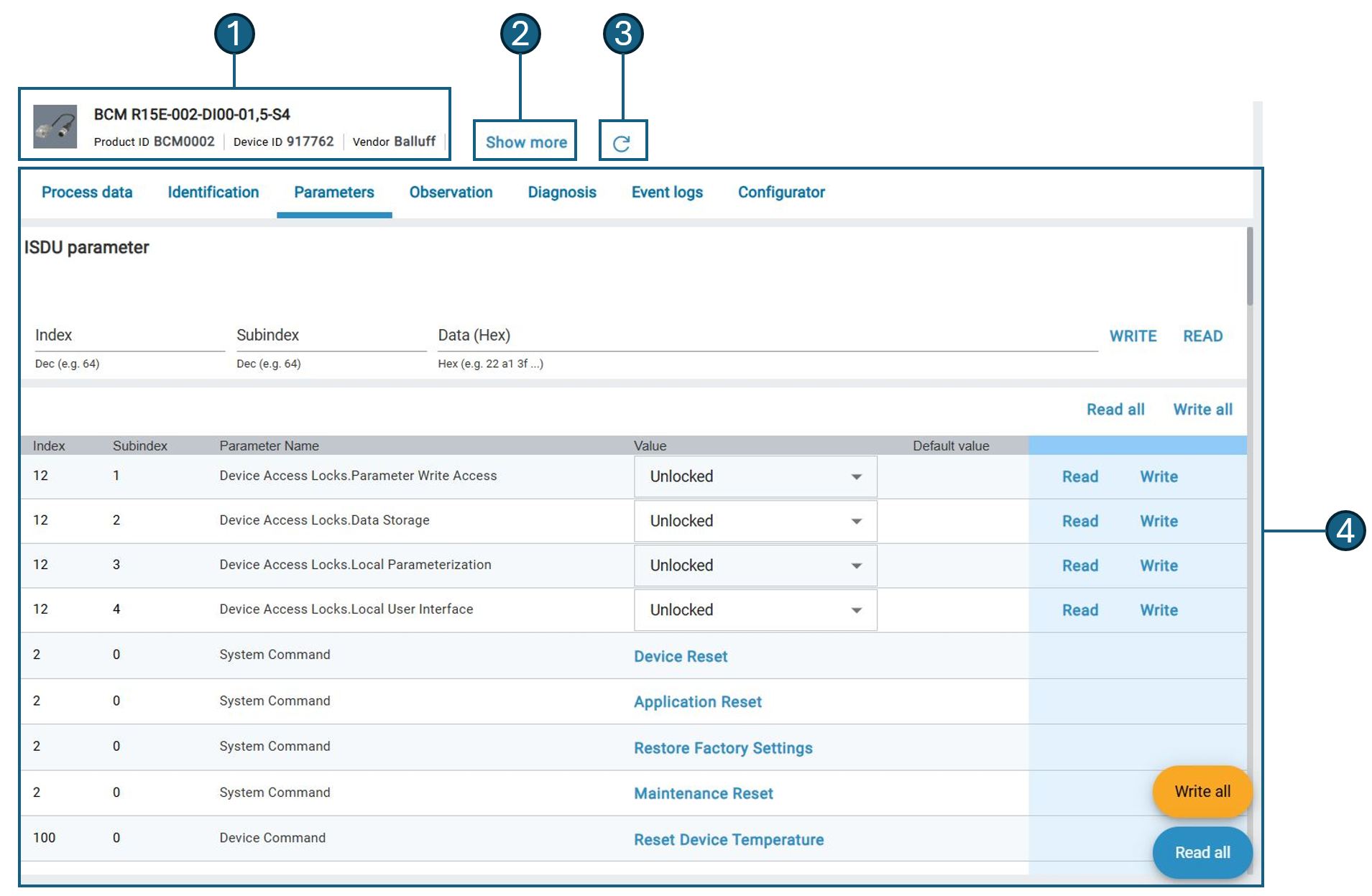

Visão geral dos detalhes do dispositivo

_images/w_Detailansicht_gesamt.jpg

Exemplo: Dispositivo IO-Link

Pos.

Descrição

1

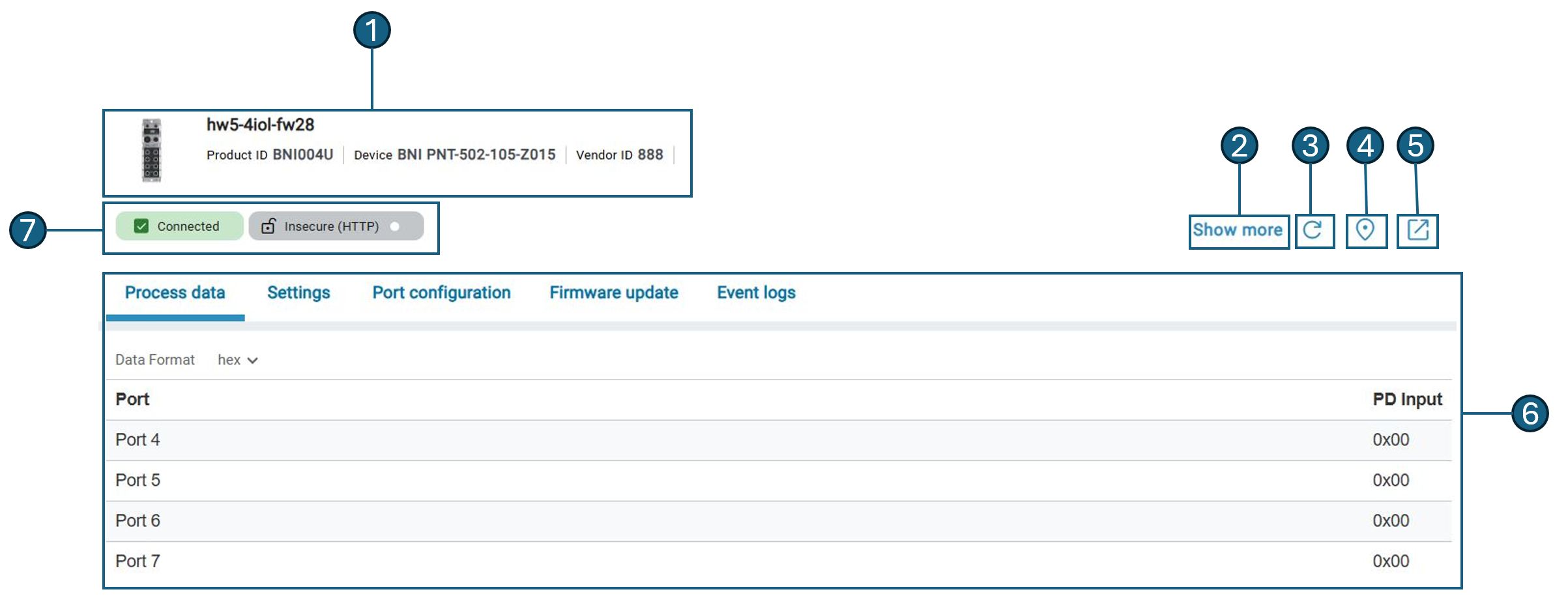

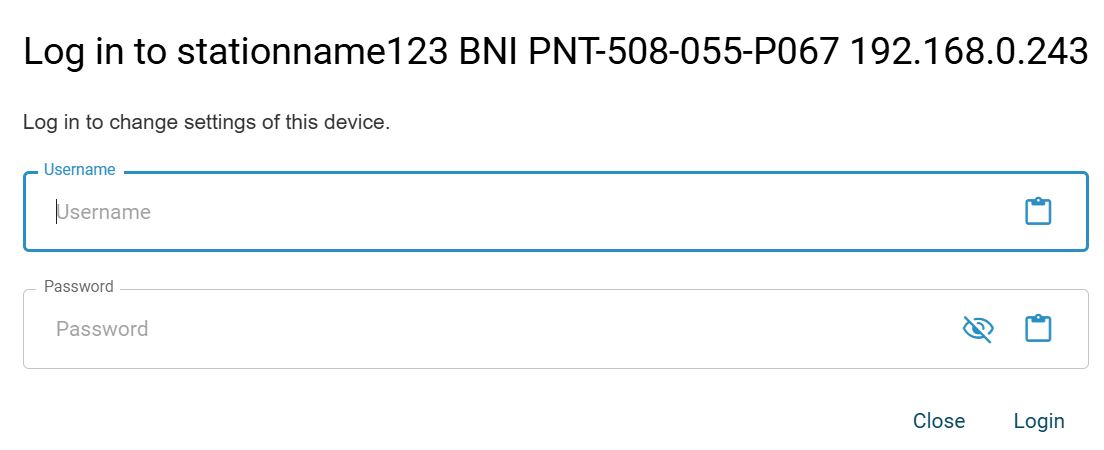

Permite a edição de módulos de rede IO-Link e dispositivos IO-Link, ver:
- Editar módulos de rede IO-Link
- Editar dispositivos

2

Bloco de funções dos módulos de rede IO-Link e dos dispositivos IO-Link:
- Atualizar a vista de pormenor
- Retorne à topologia
- Copiar e colar o valor de um parâmetro individual (apenas dispositivos)
- Copiar e colar o valor de um parâmetro individual (apenas dispositivos)
- Carregar parâmetros do dispositivo (apenas dispositivos)
- Gravar parâmetros no dispositivo (apenas dispositivos)
- SALVAR CONJUNTO DE PARÂMETROS (apenas dispositivos)
- Carregar conjunto de parâmetros (apenas dispositivos)

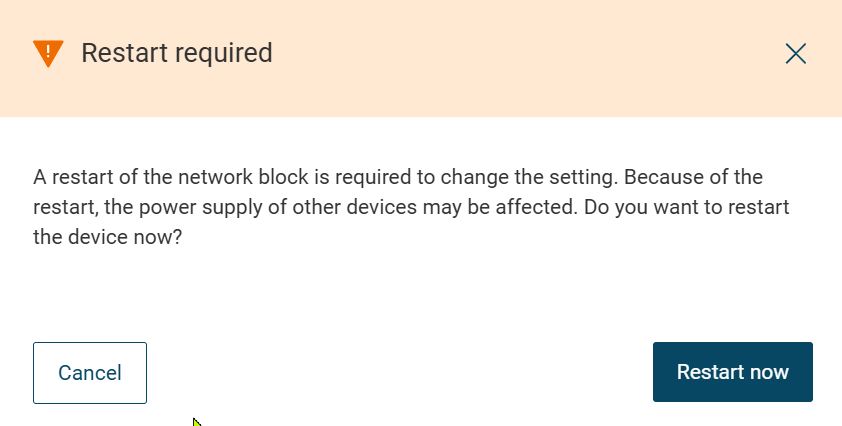

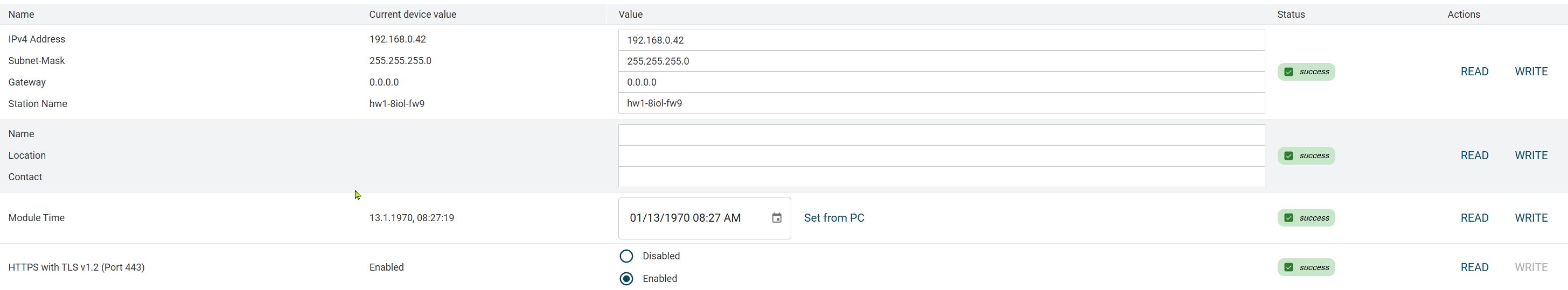

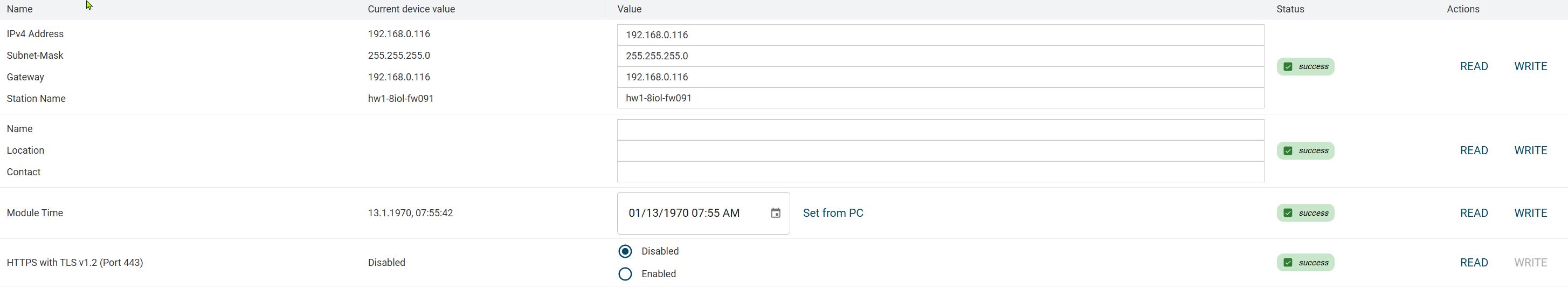

- Salvar as configurações do módulo de rede IO-Link como um arquivo (apenas módulo de rede IO-Link)
- Salvando as configurações do módulo de rede IO-Link no banco de dados (apenas módulo de rede IO-Link)
- Carregar definições do módulo de rede IO-Link (apenas módulo de rede IO-Link)
- Carregar configurações do módulo de rede IO-Link a partir de um arquivo (apenas módulo de rede IO-Link)

3

Mostra informações sobre o dispositivo, ver Mostrar informações sobre a unidade.

4

Mostra a porta atual do dispositivo.
Na lista, pode selecionar outra porta ocupada do módulo de rede IO-Link,

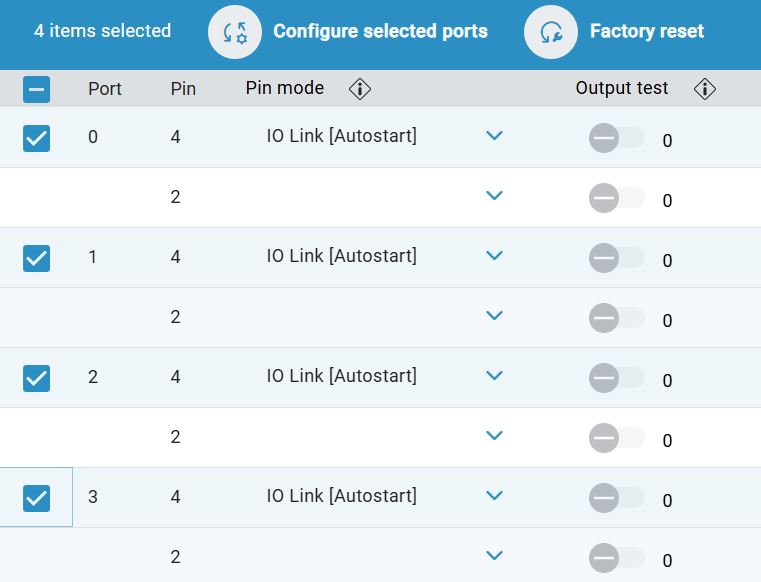

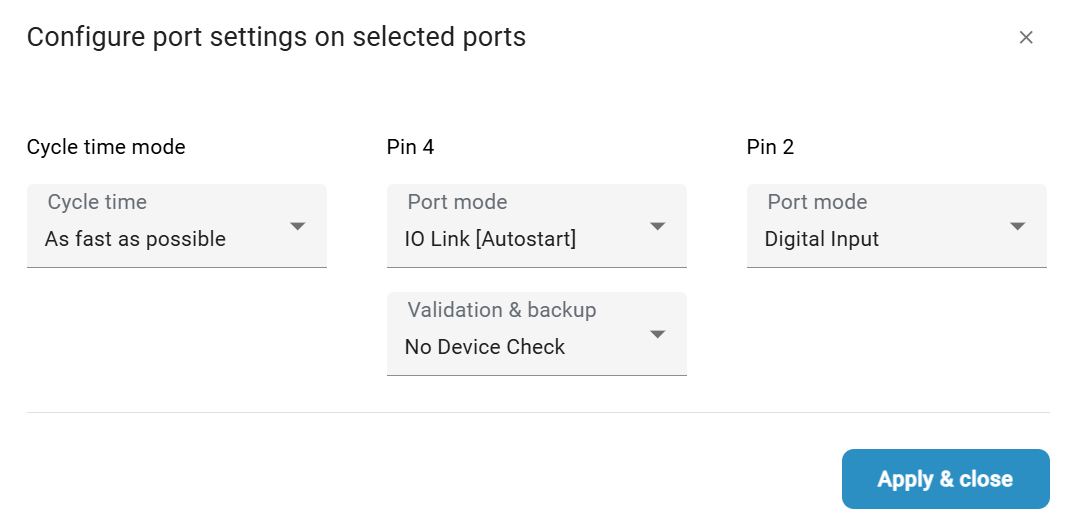

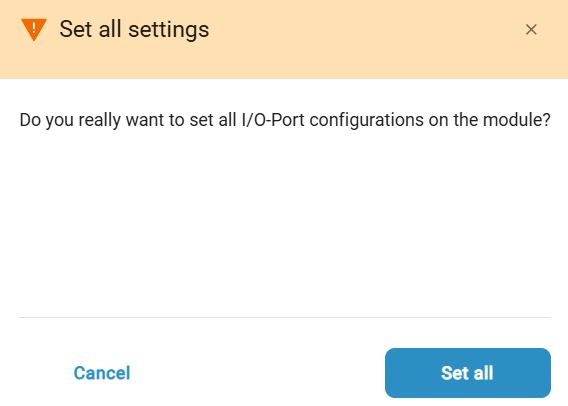

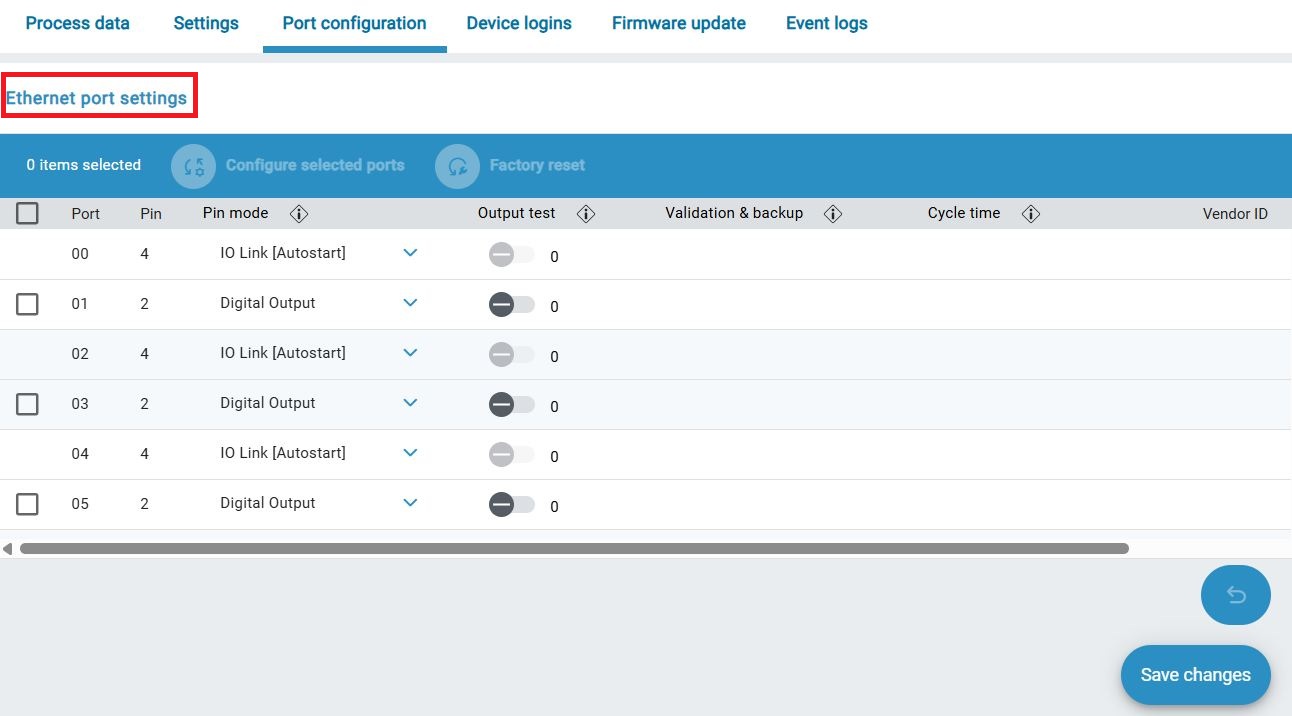

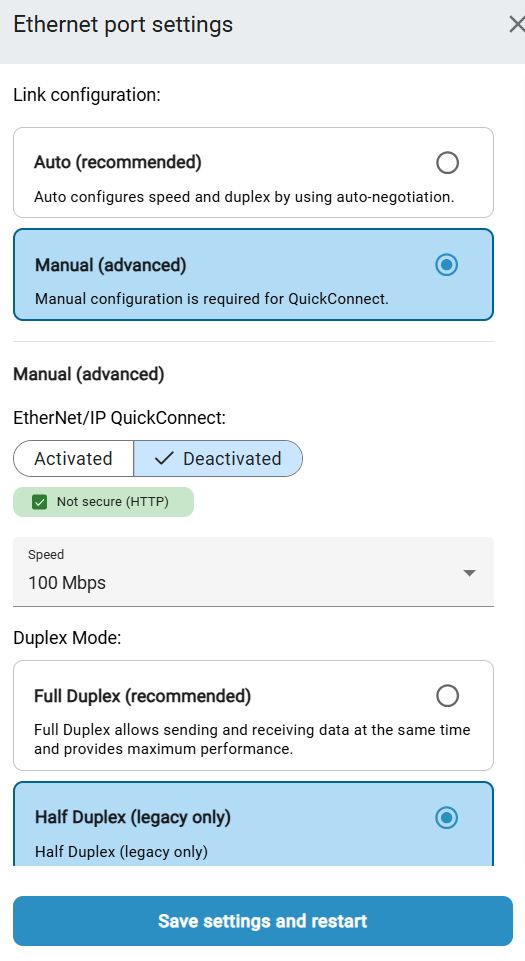

ver Configurar as portas dos módulos de rede IO-Link.

Funcionamento geral

Mostrar exibição de detalhes

  Selecione o dispositivo desejado na topologia e clique em DevICES-DETAILS na barra de funções.

Nota

A exibição de detalhes está desativada por padrão. Para ativá-la, selecione um dispositivo na visualização principal ou na edição de topologia. Se vários dispositivos forem selecionados, a visualização também será desativada.

  A exibição de detalhes aparece no espaço de trabalho.

Atualizar a vista de pormenor

  Abra a visualização de detalhes e clique em Update no bloco de funções à direita.

  O status dos dispositivos é atualizado.

Nota

O site BET não actualiza automaticamente o estado do aparelho na vista detalhada. Por conseguinte, o estado apresentado pode ser diferente do estado real.

Retorne à topologia

  Clique em BACK no lado direito do bloco de funções.

  A visualização de detalhes é fechada e a visualização principal é exibida no espaço de trabalho.

Mostrar informações sobre a unidade

As seguintes informações sobre o dispositivo selecionado são exibidas na visualização detalhada:

_images/w_geraeteinformationen_de.jpg

Pos.

Descrição

1

Indica se um PLC está ou não presente na topologia.
Se estiver presente um PLC, o bloqueio do PLC está ativo.
Se o bloqueio do PLC estiver ativo, não é possível alterar quaisquer parâmetros ou dados do processo.

2

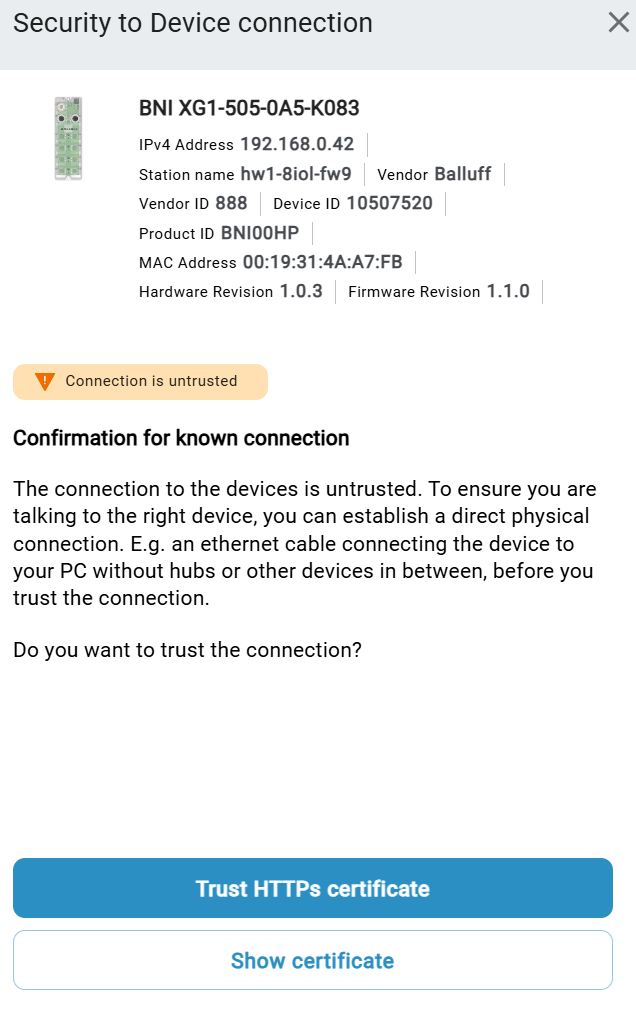

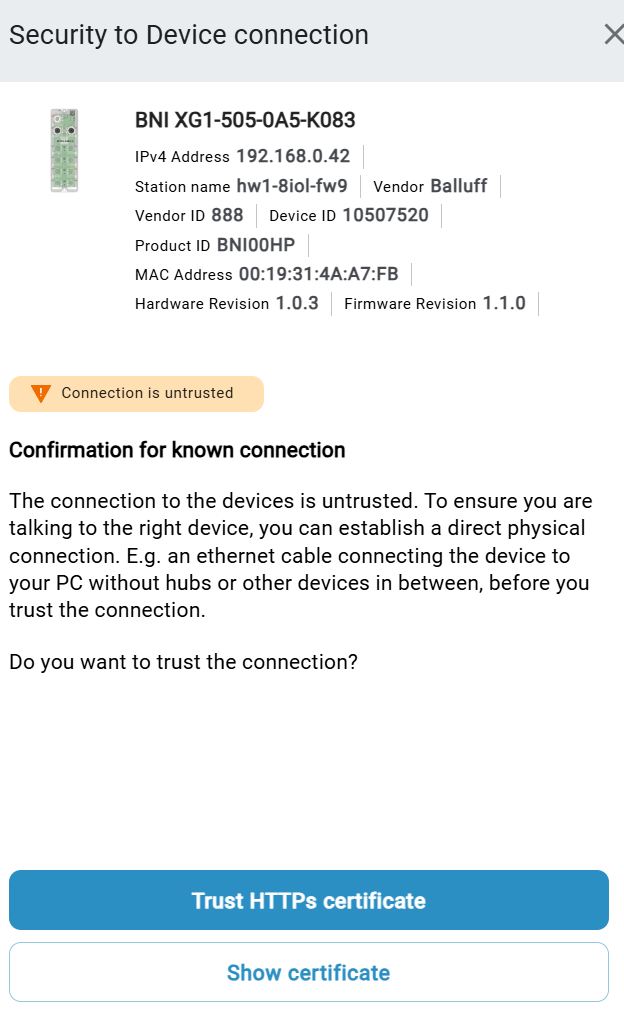

Mostra o status da conexão.

3

Apresenta o estado do dispositivo (apenas dispositivos IO-Link):

4

Mostra outras informações sobre o dispositivo a partir do arquivo de descrição do dispositivo, por exemplo:
- Nome
- Informações sobre a ligação
- ID
- Versão

5

Mostra a imagem armazenada do dispositivo.

A tabela a seguir explica as diferentes mensagens no status do dispositivo e seu significado:

Status de mensagem

Descrição

O sinal é inválido devido a uma avaria no dispositivo, sensor ou atuador.

O sinal está temporariamente inválido devido a trabalhos em curso na unidade, por exemplo, congelado.

As condições ambientais ou de
processo permitidas são ultrapassadas
ou a incerteza de
medição dos sensores ou os desvios do
ponto de regulação dos actuadores são
susceptíveis de ser maiores do que o esperado.

O sinal é válido. O dispositivo está online e ativo no modo de funcionamento normal.

Nota/Informação
Embora o sinal da unidade seja válido,
a vida útil restante está quase esgotada
ou uma função será em breve
limitada devido às condições de funcionamento
. Por favor, efectue a manutenção da unidade.

Nota

Você pode ler o significado exato do evento de acionamento nas instruções dos respectivos dispositivos.

  Selecionar a unidade pretendida e abrir a vista detalhada.

  São apresentadas as informações da unidade.

Editar dispositivos

Na exibição detalhada dos dispositivos, você pode editar os seguintes dados:

  • Parâmetros da unidade

  • DADOS DO PROCESSO

  • Parâmetro ISDU

Nota

Dependendo do dispositivo IO-Link, outros dados também podem ser exibidos, por exemplo, informações de diagnóstico, observações ou um configurador.

Parametrizar dispositivos

Os parâmetros exibidos dependem do respectivo arquivo de descrição do dispositivo. Detalhes sobre os parâmetros individuais podem ser encontrados na documentação do usuário dos dispositivos. Os parâmetros para os quais a opção WRITE está presente podem ser gravados no dispositivo físico.

Parâmetros da unidade de filtragem

Nas guias IDENTIFICAÇÃO, PARÂMETROS e DADOS DO PROCESSO, você pode filtrar a quantidade de informações exibidas.

  1. Selecione o dispositivo desejado na topologia e clique em DevICES-DETAILS na barra de funções.

  A exibição de detalhes aparece no espaço de trabalho.

  1. Abra a guia desejada.

_images/w_Filtern_Parameter.jpg

Exemplo: Guia PARÂMETROS

  1. Introduzir o termo pretendido como critério de filtragem, por exemplo, «Phy».

  A exibição é filtrada de acordo:

_images/w_Filtern_Parameter_Ergebnis.jpg

Exemplo: «Critério de filtro «Phy

Definir parâmetros do dispositivo

Os ficheiros de descrição do aparelho (IODDs) especificam para BET como os parâmetros são apresentados e se os parâmetros podem ser alterados. Para mais informações sobre os efeitos dos ajustes dos parâmetros, consultar o manual de instruções dos respectivos aparelhos.

Se você alterar um parâmetro, isso será indicado por uma alteração no status do dispositivo. À direita do campo de configuração do parâmetro, o status do parâmetro é exibido com ícones. O status do dispositivo só é atualizado quando você escreve alterações no dispositivo físico ou lê o parâmetro do dispositivo.

Os seguintes status de dispositivo são possíveis:

Símbolo

Status

Descrição

Sem
símbolo

Parâmetro:
Valor padrão

O valor do parâmetro apresentado é o valor predefinido
do IODD. Pode ser diferente do valor real
na unidade.

Parâmetro:
Leitura/escrita bem sucedida

O parâmetro apresentado foi lido com êxito da unidade ou escrito com êxito na unidade após uma alteração.

Parâmetros alterados

O valor foi alterado,
mas ainda não foi transferido para o dispositivo.
Clique em WRITE, o valor é transferido para
o dispositivo (o visto verde aparece quando a execução é bem
sucedida).

Parâmetro:
Erro de leitura/escrita

Ocorreu um erro durante a leitura ou escrita do parâmetro. Se outros parâmetros foram lidos com sucesso, mas um ou mais parâmetros da unidade não foram, então a unidade conectada não suporta todas as configurações do IODD. Mais informações podem ser encontradas na documentação da unidade.

  1. Selecionar o dispositivo IO-Link desejado na topologia e clicar em DevICES-DETAILS na barra de funções.

  A exibição de detalhes aparece no espaço de trabalho.

  1. Selecionar o separador PARAMETROS.

  São visualizados os parâmetros do dispositivo IO-Link.

  1. Altere o parâmetro desejado. Você só pode alterar os parâmetros para os quais a função WRITE está disponível.

  O parâmetro é alterado e assinalado com um símbolo .

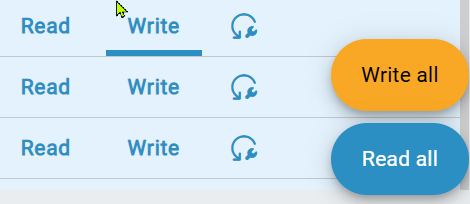

  1. Clique em WRITE para transferir o valor alterado para o dispositivo físico.

SALVAR CONJUNTO DE PARÂMETROS

Pode guardar o conjunto de parâmetros atual de um dispositivo e carregá-lo noutro dispositivo mais tarde. O conjunto de parâmetros é guardado na base de dados de BET .

Nota

Apenas os parâmetros que podem ser escritos são guardados. Os dados do processo não são guardados.

  1. Selecionar o dispositivo IO-Link desejado na topologia e clicar em DevICES-DETAILS na barra de funções.

  A exibição de detalhes aparece no espaço de trabalho.

  1. No bloco de funções, selecionar ARMAZENAR CONJUNTO DE PARÂMETROS.

  Aparece a seguinte caixa de diálogo:

_images/w_Parametersatz_hinzufuegen.jpg

  1. Introduza um nome para o seu conjunto de parâmetros. Dica: Estruturar o nome, por exemplo «Signallight_LvLMode».

  2. Clique em * SAVE PARAMETER SET* (Guardar conjunto de parâmetros).

  O conjunto de parâmetros é guardado na base de dados BET.

Carregar conjunto de parâmetros

Pode carregar um conjunto de parâmetros guardado e atribuí-lo ao dispositivo configurado, se tiver sido guardado um conjunto de parâmetros para este dispositivo. A base de dados BET mostra-lhe todos os conjuntos de parâmetros para o dispositivo IO-Link atualmente aberto.

Nota

Os valores dos parâmetros alterados da unidade projetada não são automaticamente escritos no projeto físico.

  1. Selecionar o dispositivo IO-Link desejado na topologia e clicar em DevICES-DETAILS na barra de funções.

  A exibição de detalhes aparece no espaço de trabalho.

  1. No bloco de funções, selecionar LOAD PARAMETER SET.

  Aparece a seguinte caixa de diálogo:

_images/w_Parametersatz_laden.jpg

  1. Selecione um conjunto de parâmetros ou clique em IMPORTAR ARQUIVO para importar um conjunto de parâmetros e adicioná-lo à lista.

  2. Clique em CARREGAR CONJUNTO DE PARÂMETROS para carregar o conjunto de parâmetros.

Nota

Tem a possibilidade de editar o conjunto de parâmetros antes do carregamento, ver Editar o conjunto de parâmetros carregado.

  Os parâmetros do dispositivo configurado são comparados com os parâmetros do arquivo:

_images/w_Parameter_vergleichen_Datei_de.jpg

A coluna da esquerda mostra os parâmetros do dispositivo projetado (fonte: [nome do seu projeto BET]), a coluna da direita mostra os parâmetros do arquivo carregado (fonte: [nome do arquivo]).

  1. Comparar os valores dos parâmetros da unidade projectada com os valores dos parâmetros do ficheiro carregado, ver Comparar parâmetros de unidades entre si.

  2. Clique em Aplicar alterações para aplicar a seleção de parâmetros à unidade projectada e fechar a vista.

Editar o conjunto de parâmetros carregado

É possível editar ou excluir conjuntos de parâmetros carregados, exportá-los como um arquivo JSON ou importá-los novamente. Assim, os conjuntos de parâmetros podem ser trocados ou disponibilizados aos clientes.

  1. Selecionar o dispositivo IO-Link desejado na topologia e clicar em DevICES-DETAILS na barra de funções.

  A exibição de detalhes aparece no espaço de trabalho.

  1. No bloco de funções, selecionar LOAD PARAMETER SET.

  Aparece a seguinte caixa de diálogo:

_images/w_Parametersatz_laden.jpg

  1. Existem as seguintes opções de edição:

Símbolo

Descrição

Dá um novo nome ao conjunto de parâmetros.

Elimina o conjunto de parâmetros.

Faz o download do conjunto de parâmetros.

  1. Selecione a opção desejada.

Carregar parâmetros do dispositivo

É possível sob regravar os valores dos parâmetros configurados com os valores dos parâmetros atuais do dispositivo físico. O usuário tem a opção de escolher se todos ou apenas alguns parâmetros devem ser sob regravados para o dispositivo projetado.

  1. Selecionar o dispositivo IO-Link desejado na topologia e clicar em DevICES-DETAILS na barra de funções.

  A exibição de detalhes aparece no espaço de trabalho.

  1. Selecionar CARREGAR DO DISPOSITIVO no bloco de funções.

  Os parâmetros do dispositivo físico são comparados com os parâmetros do dispositivo projetado:

_images/w_daten_aus_geraet_laden.de.jpg

A coluna da esquerda mostra os parâmetros do dispositivo projetado (fonte: [nome do seu projeto BET]), a coluna da direita mostra os parâmetros do dispositivo físico (fonte: parâmetros lidos do dispositivo).

  1. Comparar os valores dos parâmetros dos dois dispositivos, ver Comparar parâmetros de unidades entre si.

  2. Clique em * APPLY CHANGES* (Aplicar alterações) para aplicar a seleção de parâmetros ao dispositivo configurado e fechar a exibição.

Gravar parâmetros no dispositivo

Você pode substituir os valores dos parâmetros do dispositivo físico pelos valores dos parâmetros do dispositivo configurado. Você tem a opção de selecionar se todos ou apenas determinados parâmetros devem ser gravados no dispositivo físico.

Nota

Esta função só pode ser executada se não estiver ligado nenhum PLC, uma vez que os parâmetros não podem ser alterados.

Aviso

PERIGO DE ACIDENTE! Ao alterar os dados dos parâmetros, os pontos de comutação e os dados dos dispositivos IO-Link podem ser alterados. Antes de redefinir/gravar as alterações, certifique-se de que não possam ocorrer acidentes ou danos como resultado da alteração. A função não deve ser usada se acidentes/danos puderem ocorrer como resultado da leitura/gravação de dados do processo.

  1. Selecionar o dispositivo IO-Link desejado na topologia e clicar em DevICES-DETAILS na barra de funções.

  A exibição de detalhes aparece no espaço de trabalho.

  1. No bloco de funções, selecionar WRITE TO DEVICE.

  Os parâmetros do dispositivo configurado são comparados com os do dispositivo físico. A coluna da esquerda mostra os parâmetros no dispositivo físico e a coluna da direita os parâmetros do dispositivo projetado.

  1. Comparar os valores dos parâmetros dos dois dispositivos, ver Comparar parâmetros de unidades entre si.

  2. Clique em Apply Changes para aplicar a seleção de parâmetros e fechar a visualização.

Copiar e colar o valor de um parâmetro individual

Você pode copiar e colar valores de parâmetros para dispositivos do mesmo tipo.

Nota

Os dados do processo não podem ser copiados.

  1. Na topologia, selecionar o dispositivo IO-Link desejado a partir do qual se pretende copiar um valor de parâmetro e clicar em DevICES-DETAILS na barra de funções.

  A exibição de detalhes aparece no espaço de trabalho.

  1. Realçar o parâmetro desejado e selecionar PARÂMETROS no bloco de funções.

  O valor do parâmetro é copiado para o buffer

  1. Clique em BACK no bloco de funções.

  a visualização principal aparece no espaço de trabalho.

  1. Na topologia, selecionar o dispositivo IO-Link pretendido para o qual se pretende copiar o valor do parâmetro copiado e clicar em DevICES-DETAILS na barra de funções.

  A exibição de detalhes aparece no espaço de trabalho.

  1. Selecione o parâmetro e clique em INSERIR PARÂMETRO no bloco de funções.

  O valor do parâmetro é inserido a partir da memória intermédia.

Comparar parâmetros de unidades entre si

É possível comparar os parâmetros dos dispositivos IO-Link entre si. Existem os seguintes casos de utilização:

É assim que você transfere parâmetros de uma fonte para outra. Dependendo do contexto, a fonte pode ser um dispositivo IO-Link em uma topologia configurada, um conjunto de parâmetros armazenado ou um dispositivo IO-Link no campo.

Nota

Você só pode comparar os parâmetros que ocorrem em ambos os IODDs. Esse nem sempre é o caso de dispositivos idênticos com versões diferentes de IODD, de modo que, nesse caso, nem todos os parâmetros podem ser assumidos.

  1. Na caixa de diálogo Comparar unidades, em FILTRO, pode filtrar os parâmetros. Tem as seguintes opções:

    • Mostrar apenas parâmetros diferentes: Os valores de parâmetros idênticos são filtrados para que apenas sejam apresentados os valores de parâmetros diferentes.

    • Mostrar apenas parâmetros graváveis. Todos os parâmetros que podem ser alterados são apresentados, independentemente de os valores dos parâmetros serem idênticos ou não.

  2. Para aplicar todos os valores dos parâmetros num só passo, clique em * APLICAR TODOS OS PARÂMETROS*.

  Todos os parâmetros da fonte da coluna da direita são aplicados aos parâmetros da fonte da esquerda. Pode anular a alteração clicando em NÃO APLICAR TODOS OS PARÂMETROS.

  1. Para não aceitar valores de parâmetros individuais, clique em .

_images/w_daten_laden_parameter_nicht_uebernehmen_de.JPG

  A transferência do valor do parâmetro da fonte correta é redefinida para esse parâmetro.

_images/w_daten_laden_parameter_zurueck.JPG

  1. Se pretender retomar um parâmetro, clique em .

_images/w_daten_laden_parameter_uebernehmen_de.JPG

  1. Clique em Apply Changes para aplicar a seleção de parâmetros e fechar a visualização.

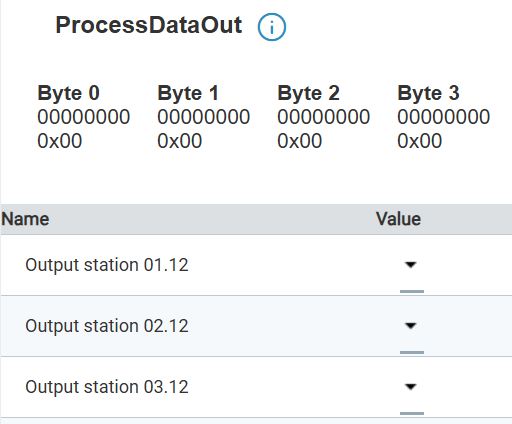

Editar dados do processo

É possível visualizar os dados actuais do processo da unidade. Os dados do processo são actualizados automaticamente a cada 500 ms.

Aviso

PERIGO DE ACIDENTES! Ao escrever os dados do processo, os sinais eléctricos e os dados dos sensores podem ser alterados ou os actuadores podem ser accionados. Antes de escrever os dados do processo, certifique-se de que não podem ocorrer acidentes ou danos como resultado da escrita dos dados. A função não deve ser utilizada se puderem ocorrer acidentes/danos como resultado da escrita de dados do processo.

Nota

Os dados do processo não podem ser gravados se o módulo de rede IO-Link ao qual o dispositivo IO-Link está conectado estiver conectado a um PLC.

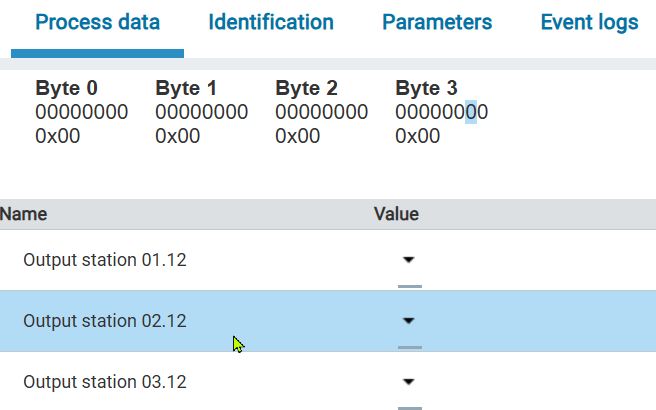

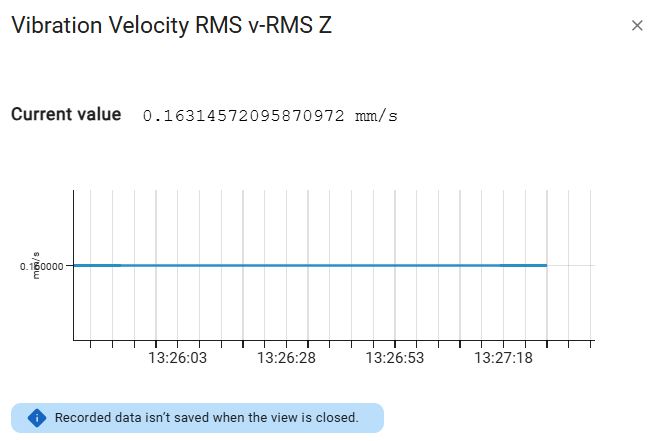

Exibir dados do processo

  1. Selecionar o dispositivo IO-Link desejado na topologia e clicar em DevICES-DETAILS na barra de funções.

  A exibição de detalhes aparece no espaço de trabalho.

  1. Abrir o separador PROCESS DATA.

  São apresentados os dados do processo da unidade:

_images/w_Prozessdaten_de.jpg

  1. Os dados do processo estão disponíveis para processamento posterior.

Filtrar por valores de processo

É possível filtrar a exibição dos dados de processo através de um campo de pesquisa.

  Introduzir um termo de pesquisa no campo de pesquisa.

_images/w_prozessdaten_filtern_de.jpg

Palavra-chave de pesquisa Baixa

  A visualização dos dados do processo é filtrada de acordo.

Definir o modo de saída de dados do processo

É possível definir se as saídas de dados de processo devem ser tratadas em modo de leitura ou de escrita.

  Em Process Data Out (Saída de dados do processo), selecionar WRITE na lista para escrever os dados do processo ou READ para ler apenas os dados do processo.

_images/w_prozessdaten_modus_de.jpg

  Os dados do processo são definidos para o modo de leitura ou de escrita, de acordo com a sua seleção.

Exibir bytes e bits do valor dos dados do processo

É possível exibir em que bit ou byte está contido um determinado valor de dados de processo.

  Mova o ponteiro do mouse sobre um parâmetro de processo específico.

  O byte ou bit correspondente é apresentado com um fundo cinzento.

_images/w_prozessdaten_bitanzeige_de.jpg

Tensão de saída = 00001111 (byte 0)

Editar parâmetros ISDU

Você tem acesso aos parâmetros da ISDU (Unidade de Dados de Serviço Indexada) por meio do índice e do subíndice. Os dados são exibidos em formato hexadecimal bruto. Você também pode usar essa função para dispositivos IO-Link genéricos se nenhum IODD for encontrado.

  1. Selecionar o dispositivo IO-Link desejado na topologia e clicar em DevICES-DETAILS na barra de funções.

  A visualização de detalhes é exibida no espaço de trabalho.

  1. Abrir o separador PARÂMETROS DA UISDU.

  São apresentados os parâmetros ISDU da unidade:

_images/w_ISDU_Parameter_1.jpg

  1. Introduzir um valor para o índice e o subíndice.

  2. Clique em WRITE para escrever os valores atuais na unidade ou clique em READ para ler o valor atual do parâmetro.

Configurar dispositivos BCM com o configurador

O assistente de configuração BCM permite a fácil configuração dos sensores BCM para a monitorização de vibrações de motores, bombas, ventiladores ou compressores. No processo, os valores-limite para as vibrações são definidos em função da classe de potência da unidade e com base nas normas ISO estabelecidas. Os seguintes sensores BCM são suportados por Balluff :

  • BCM0001 (BCM R15E-001-DI00-01,5-S4)

  • BCM0002 (BCM R15E-002-DI00-01,5-S4)

  • BCM R16E-004-CI01-01,5-S4

  • BCM R16E-004-CI02-01,5-S4

As seguintes normas ISO são aplicadas aos agregados:

  • Motores: ISO 10816-3

  • Bombas: ISO 10816-7

  • Ventilador: ISO 14694

  • Compressores: ISO 10816-3 e ISO 20816-3

Se a unidade a ser monitorada não for coberta por uma das normas ISO listadas, os valores empíricos devem ser determinados para valores-limite razoáveis.

Nota

O configurador só está disponível se um dispositivo BCM estiver fisicamente presente.

É assim que se procede:

  1. Selecione o dispositivo BCM desejado na topologia e clique em DeTALHES DO DISPOSITIVO na barra de funções.

  A exibição de detalhes aparece no espaço de trabalho.

  1. Abra a guia CONFIGURADOR.

  Se ainda não houver nenhuma configuração para o dispositivo BCM, será exibido o configurador BCM vazio:

_images/w_BCM_tab_de_.jpg

  1. Para criar uma nova configuração, clique em NOVA CONFIGURAÇÃO.

  O assistente de configuração é iniciado:

_images/w_BCM_1_De.JPG

  1. Selecione o tipo de máquina a monitorizar e clique em NEXT.

_images/w_BCM_Motor_de.JPG

Passo 1: Tipo de máquina (exemplo: «motor»)

  1. Selecionar a função de monitorização.

Nota

Atualmente, apenas é suportada a monitorização de acordo com as normas ISO acima mencionadas.

Nota

Clique em para obter mais informações sobre como utilizar a função de monitorização correspondente.

_images/w_BCM_Standard_de.JPG

Etapa 2: Função de controlo (exemplo: «ISO 10816-3»)

  1. Selecione os dados de entrada. Para o tipo de máquina «Motor», são os seguintes:

    • Classe de potência

    • Altura do eixo

    • Faixa de velocidade

    • Subestrutura

    • Atribuição de eixos

_images/w_BCM_Eingangsdaten_de.JPG

Passo 3: Dados de entrada

  1. Clique em Próximo.

  É apresentado o passo «Monitorização dos alarmes». Aqui, são apresentados os valores limite para as vibrações pré-seleccionados de acordo com a respectiva norma ISO. Pode ainda adaptá-los individualmente às suas necessidades.

_images/w_BCM_Alarm_de.JPG

Passo 4: Definições do alarme

  1. Definir os valores-limite pretendidos e clicar em NEXT.

  A etapa «Data transmission» (Transmissão de dados) é exibida.

_images/w_BCM_Datenuebertragung_1_de.JPG

Etapa 5: Transmissão de dados

  1. Introduzir um nome para a configuração:

_images/w_BCM_Datenuebertragung_2_de.JPG

Etapa 5: Transmissão de dados

  1. Clique em Salvar.

  As definições atualmente efetuadas na configuração são comparadas com as da topologia, ver Comparar parâmetros de unidades entre si:

_images/w_geraete_vergleichen_BCM.JPG

  1. Para aplicar as definições do configurador à topologia, clique em * APLICAR TODOS OS PARÂMETROS*.

_images/w_geraete_vergleichen_BCM_1.JPG

  1. Clique em * APLICAR ALTERAÇÕES*.

  As alterações são aplicadas à topologia e a guia Parameters do dispositivo BCM é aberta. Aqui você também pode aplicar as alterações aos dispositivos no campo, consulte Gravar parâmetros no dispositivo.

Configurar dispositivos BTL com o configurador

O sítio BET ajuda-o a configurar os dispositivos BTL. No separador CONFIGURATOR, encontra as opções de definição e os parâmetros mais importantes de que necessita para configurar os dispositivos BTL. Em princípio, também é possível parametrizar os aparelhos BTL através do separador PARAMETER.

Nota

O configurador só está disponível se um dispositivo BTL estiver fisicamente presente.

Configurar as saídas

É possível selecionar um dos dois solenóides para cada uma das duas saídas e atribuir-lhe uma função.

Em Selecionar íman, seleccione o íman que pretende atribuir à saída. Em Selecionar função, seleccione a função que pretende atribuir à saída:

  • Posição: Mede a posição atual do íman.

  • Diferença de posição: Mede a diferença entre dois ímanes.

  • *Velocidade: Mede a alteração da velocidade do íman.

Definir a gama de medição

Dentro da gama de medição especificada pelo dispositivo BTL, é possível definir a gama de medição da respectiva saída, especificando um ponto zero e um ponto final. A curva caraterística do dispositivo BTL é apresentada de acordo com as suas alterações:

_images/g_BTL_Diagramm.jpg

Área

Significado

a

Fora do intervalo de medição, o dispositivo BTL comuta Erro.

b

Intervalo de tolerância ponto zero

c

Gama de medição definida

d

Intervalo de tolerância Ponto final

e

Fora do intervalo de medição, o dispositivo BTL comuta Erro.

  1. Introduzir o ponto zero em Ponto zero e o ponto final da gama de medição em Ponto final. Em alternativa, pode utilizar a barra deslizante.
      O diagrama com a gama de medição atual é atualizado de acordo com as suas introduções:

_images/w_BTL_Range_1.jpg

Exemplo: Ponto zero = 0, ponto final = 800

_images/w_BTL_Range_2.jpg

Exemplo: Ponto zero = 100, ponto final = 500

  1. Para aceitar uma posição, clique em Escrever. Para também escrever uma posição diretamente no dispositivo, clique em Ensinar.

  2. Opcional: Se necessário, alterar a unidade da gama de medição (eixo X da curva caraterística). Para tal, selecionar a unidade pretendida na lista pendente:

_images/w_BTL_Einheit.jpg

  1. Para alterar as tensões de saída do dispositivo BTL correspondentes aos pontos de medição, clicar em Mais parâmetros.
       São apresentados os campos de entrada para as tensões de saída (eixo Y):

_images/w_BTL_More_Parameters.jpg

  1. Introduzir as tensões de saída desejadas:
       A curva caraterística do dispositivo BTL muda em conformidade:

_images/w_BTL_More_Parameters_2.jpg

Exemplo: Ponto zero = 8000 mV

  1. Clique em Escrever todos os parâmetros para escrever os valores alterados no dispositivo BTL.
      Os valores são escritos no dispositivo BTL de acordo com os seus dados. A configuração fica assim concluída.

Repor as definições do sensor.

Existem duas opções para repor os valores actuais do dispositivo BTL:

  • É possível repor as definições de uma aplicação específica da tecnologia para um valor de saída predefinido sem ter de interromper a ligação ao dispositivo BTL.

  • É possível repor os valores para as definições de fábrica.

  1. Para repor o dispositivo BTL para as definições de fábrica, clique em Definir definições de fábrica.

  2. Para repor a aplicação específica da tecnologia do dispositivo BTL para os valores predefinidos, clique em Repor aplicação.
