利用活动日志（LOG）进行故障排除

2026 年 03 月 27 日 | 535 字数 | 3 分钟阅读时间

日志是一个在拓扑结构中进行详细故障排除的工具，其中显示了以下事件在时间上的相关性。

• 对拓扑结构的改变

• 用户管理中的变化

• 影响IO-Link网络模块或IO-Link设备的事件。

• 搜索设备

• 导入拓扑结构

• 固件更新

BET 可收集拓扑结构中 IO-Link 网络模块日志中发生的所有事件，并将其显示出来。 BET 使用主机的系统时间。IO-Link 网络模块的时间未考虑在内。拓扑更新和调用日志时（IO-Link 网络模块必须处于绿色连接状态），日志也会随之更新。

备注

BET 可自动读取来自 IO-Link 网络模块的信息。由于 IO-Link 网络模块中的信息仅以英文保存，因此信息也以英文传输到日志中。

调出所有单位的日志概览

  单击当前拓扑中的协议选项卡。

  显示的是日志。

活动日志（Log）的例子

备注

点击右侧的问号，查找特定活动的另一种显示方式。

在日志概览中，你会发现以下信息。

严重程度

每个事件都从八个类别中分配一个严重程度（按降序排列）。

严重程度	描述
1.紧急情况	内部错误 IO-Link网络模块或IO-Link设备检测到自身有硬件 或软件缺陷。该模块必须 进行维修或更换。
2. Error	外部错误 IO-Link网络模块或IO-Link设备检测到一个可能 不允许的事件从外部作用于IO-Link网络模块 或IO-Link设备。可能需要在拓扑结构中进行故障排除 。
3. Warning	IO-Link 网络模块或 IO-Link 设备检测到需要您注意的事件，但尚未采取任何措施。
4. Notice	IO-Link 网络模块或 IO-Link 设备检测到运行事件。例如，已识别的固件版本和设备启动，或已识别的 IP 地址和网关地址。
5. Informational	事件* IO-Link 网络模块或 IO-Link 设备检测到一个重要（正常） 运行事件。例如， 还包括通过 Web 界面进行的配置操作、与用户相关的 日志条目、与拓扑相关的信息和其他 配置界面记录。
6. Debug	主要与管理员有关的信息，有助于排除故障。

活动来源

指定条目的来源，例如，IO-Link设备。源头是指行动的原点。

日期

保存在日志中的事件的发生时间和日期。

时间戳的格式：日期-时间（包括毫秒）。

备注

首次从 IO-Link 网络模块读取日志数据时，会将读出时间作为事件的时间。这可能导致 IO-Link 网络模块中较早发生的事件以相同的时间传送到日志中。从打开 BET 的时间起，就会输入带有时间戳的事件。

活动代码

如果有的话，这里会指定事件的代码，这可能有助于错误处理。

错误信息

登录条目的内容。

调出特定设备的日志概览

1. 在拓扑结构中，选择你想显示日志的单位。

2. 单击 Event logs 选项卡。如果已在日志视图中，请单击所需的设备。

  显示所选单位的日志。

3. 如有需要，可点击各栏标题对显示的条目进行排序。

输出日志

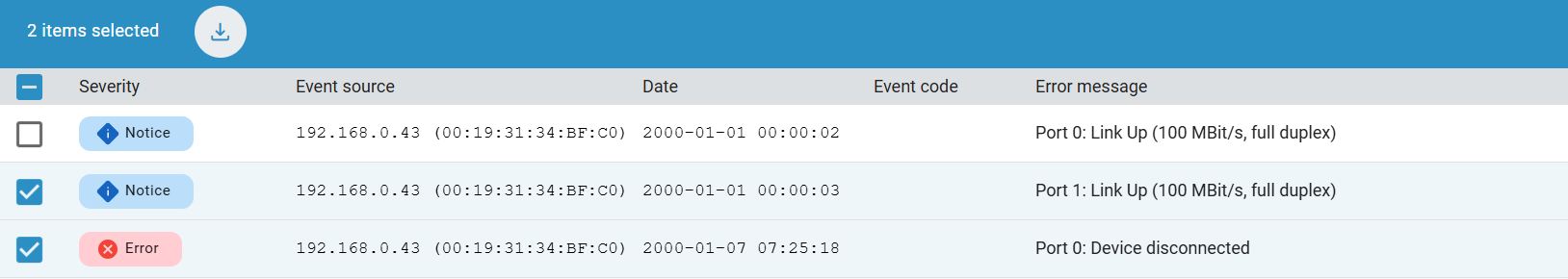

1. 如果您在 Logs 视图中，请单击要导出的条目。

  显示已标记的事件。

2. 点击出口。

  你会被提示将文件保存到文件系统。

3. 选择一个存储位置，指定一个文件名并点击保存。
