查看和编辑设备细节

2025 年 04 月 02 日 | 4562 字数 | 23 分钟阅读时间

详细视图允许你对具体单元有更近一步的控制和概述。在这个视图中，你可以设置参数和进行诊断。详细视图根据调用的设备类别而动态变化。主要区别在于IO-Link网络模块和IO-Link设备之间。根据用户角色和PLC的状态，您可以改变IO-Link设备或网络模块上的参数。

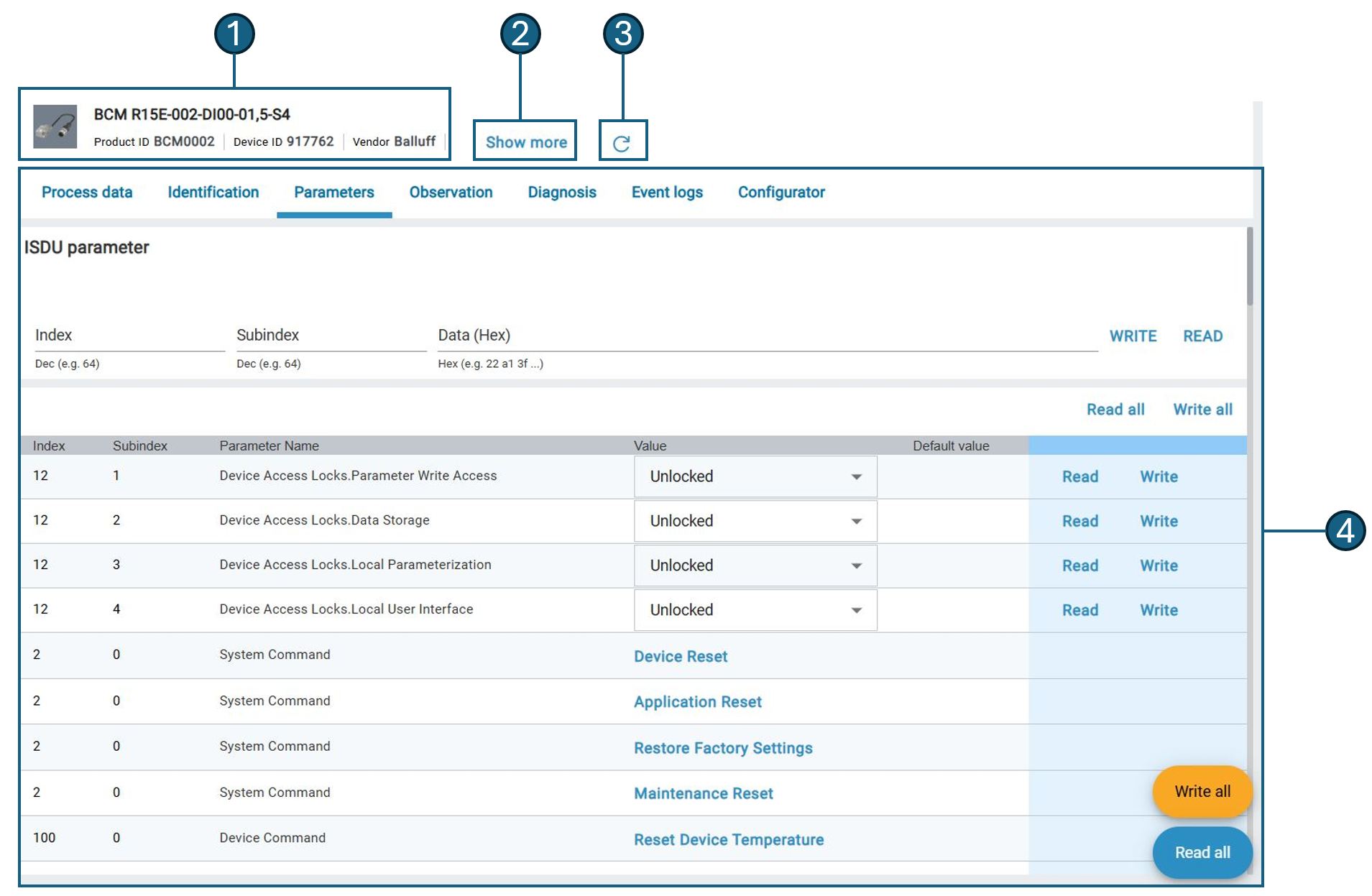

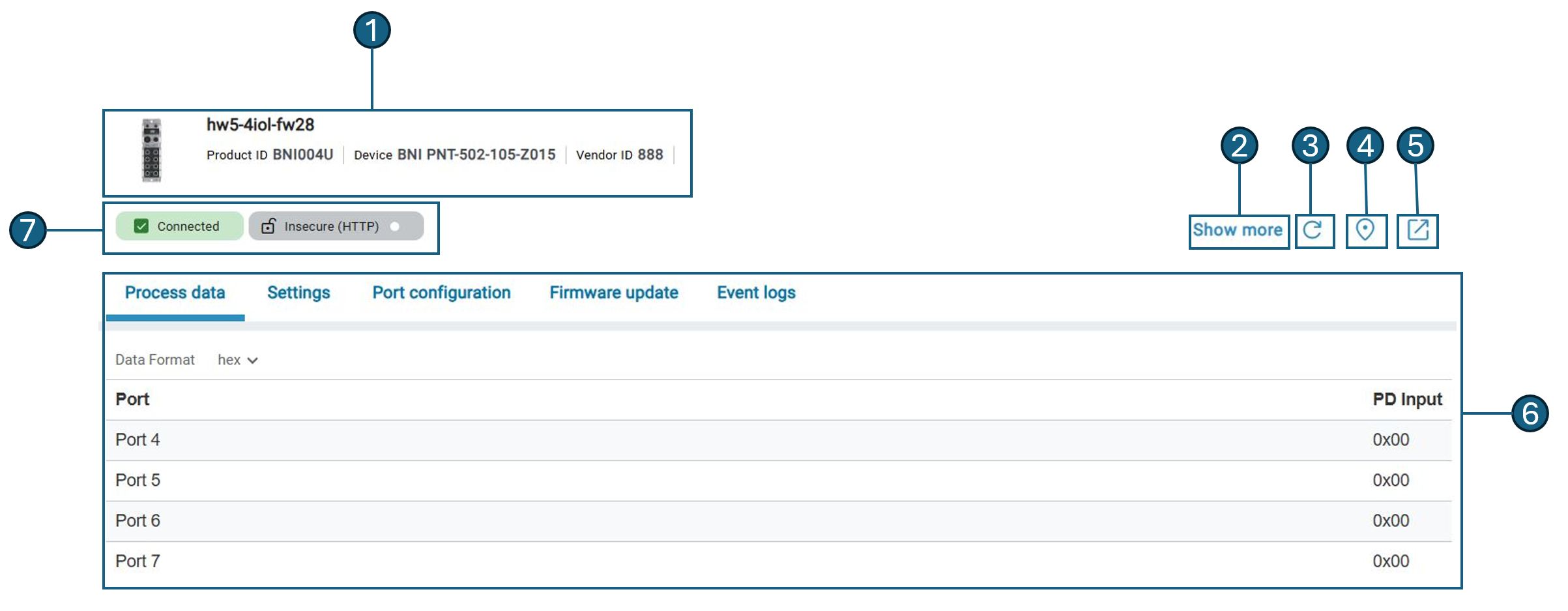

概述单位详细信息

_images/w_Detailansicht_gesamt.jpg

例子。IO-Link设备

位置。

描述

1

能够编辑IO-Link网络模块和IO-Link设备，见：

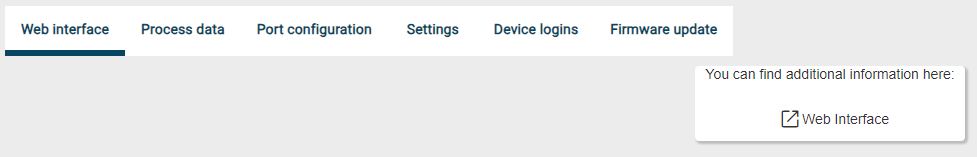

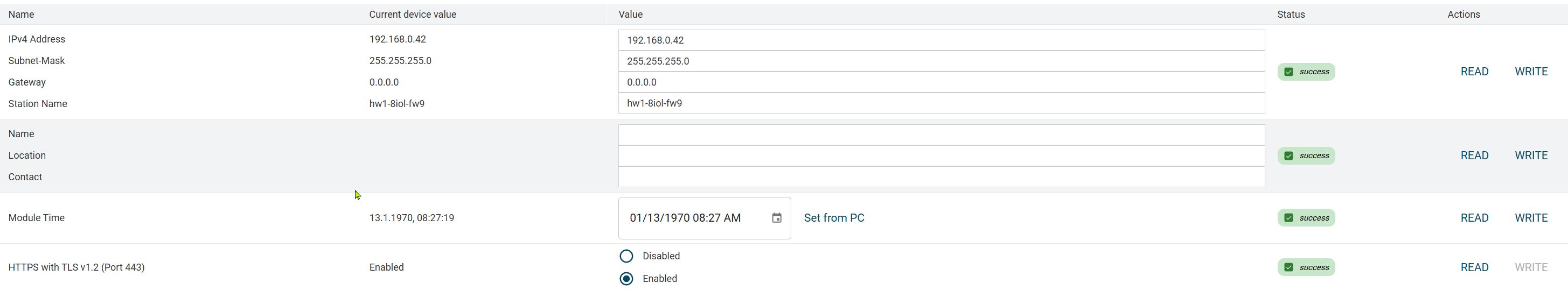

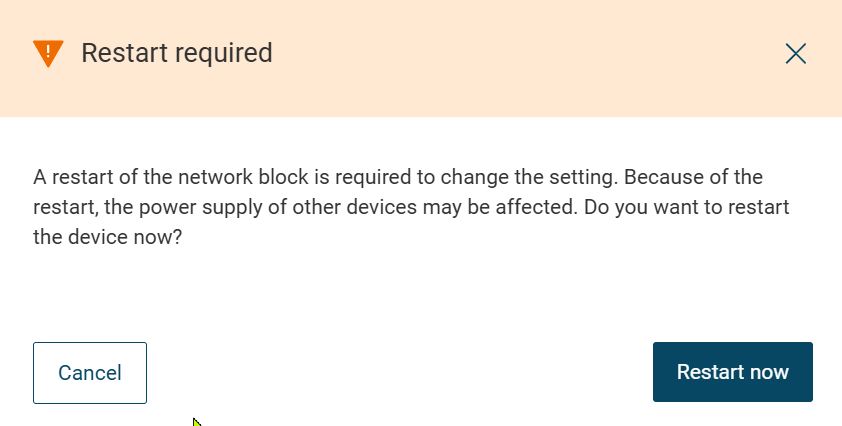

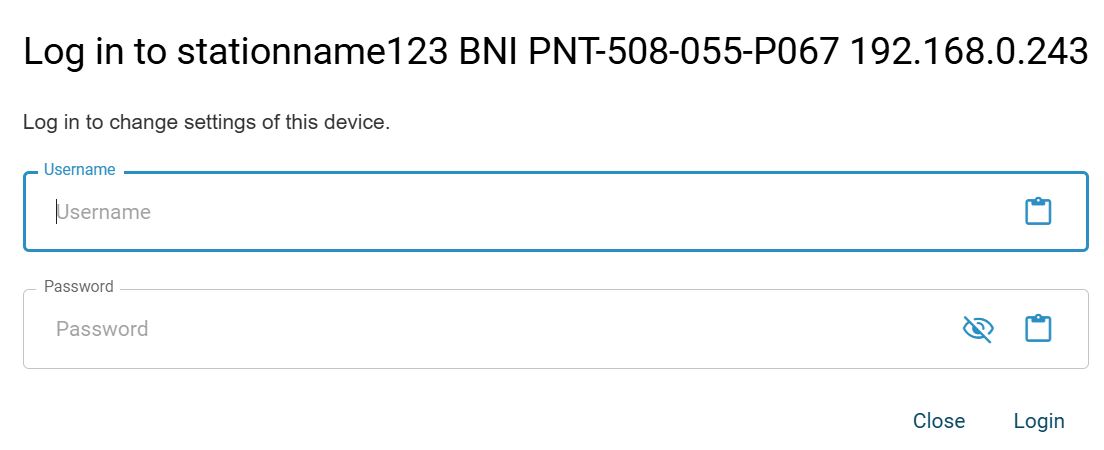

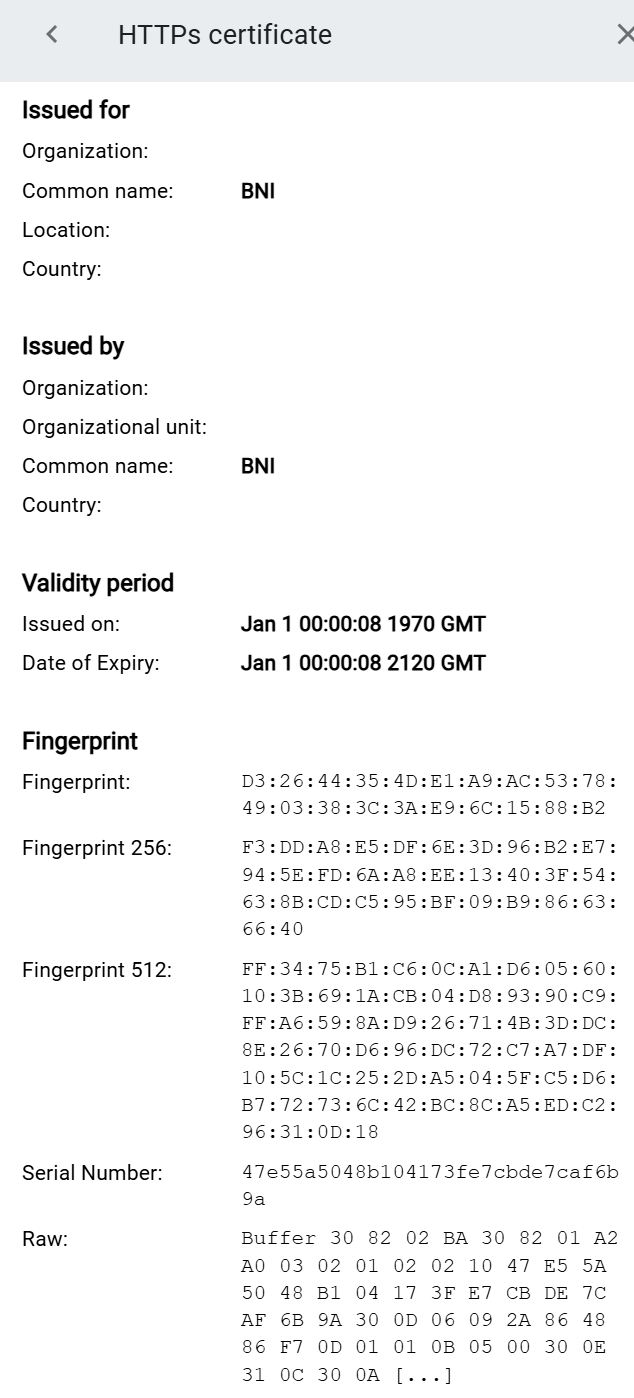

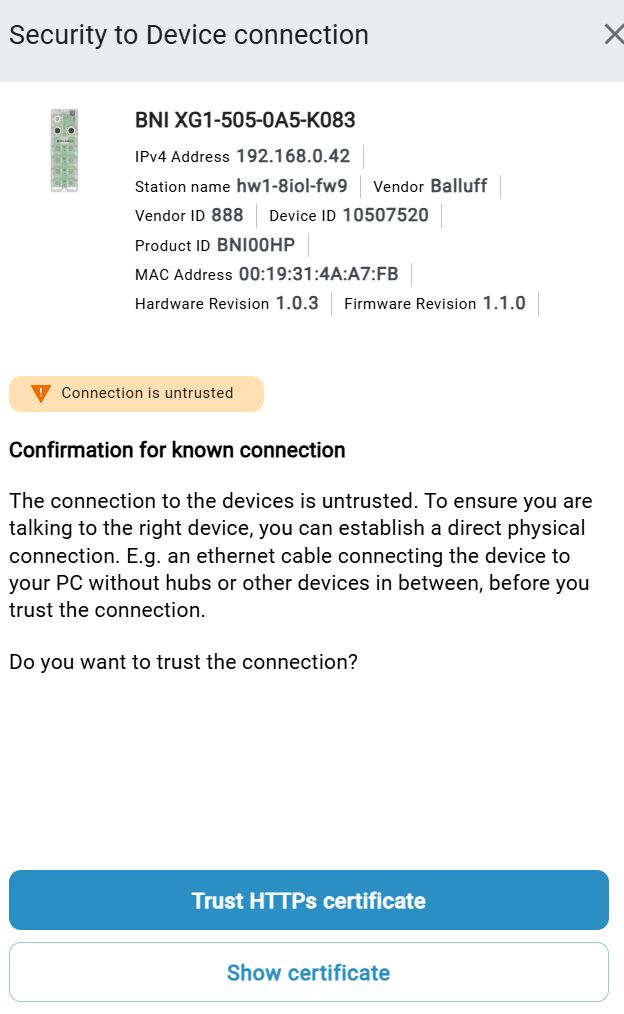

- 编辑IO-Link网络模块
- 。 编辑设备

2

IO-Link网络模块和IO-Link设备的功能块。
- 更新细节视图
- 返回到拓扑结构
- 复制和粘贴单个参数值 （仅设备）
- 复制和粘贴单个参数值 （仅设备）
- 从单位加载参数 （仅设备）
- 向单元写入参数 （仅设备）
- 保存参数集 （仅设备）
- 加载参数集 （仅设备）

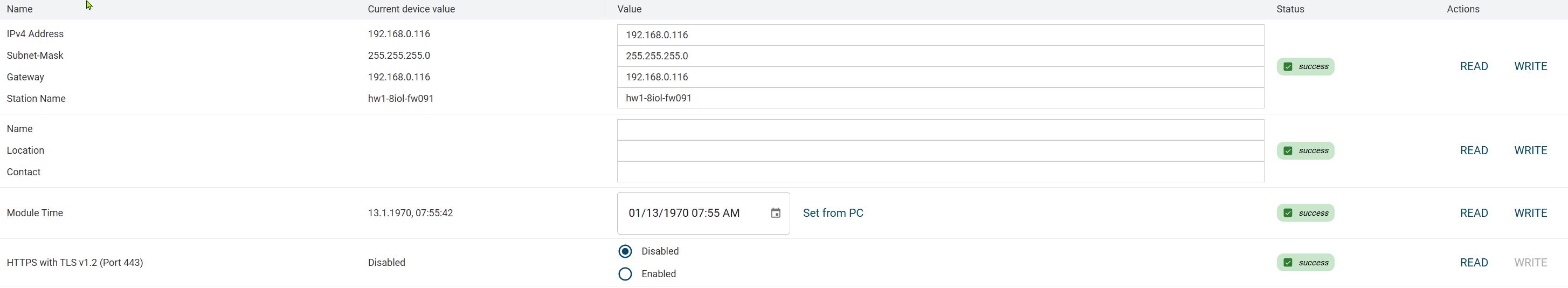

-将IO-Link网络模块设置保存为文件 (仅有IO-Link网络模块)
- 在数据库中保存IO-Link网络模块设置 (仅有IO-Link网络模块)
- 加载IO-Link网络模块设置 (仅有IO-Link网络模块)
- 从文件中加载IO-Link网络模块设置 (仅有IO-Link网络模块)

3

显示单位信息，见 显示单位信息 。

4

显示设备的当前端口。

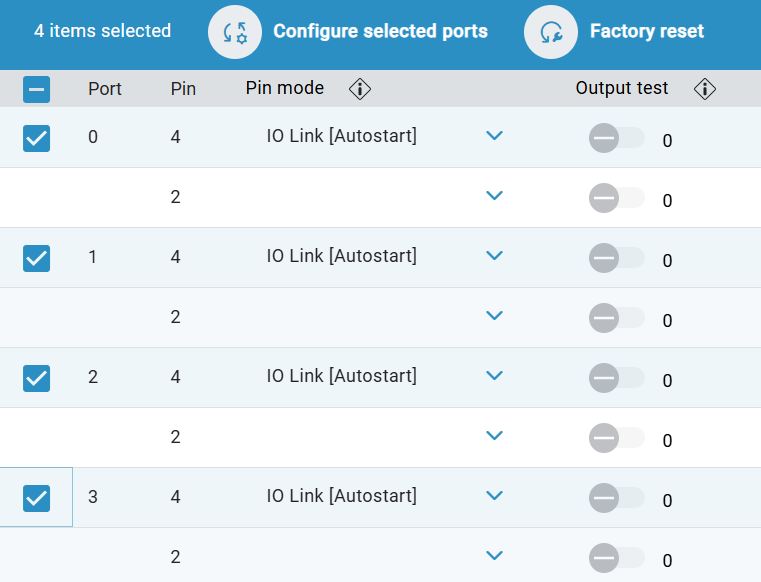

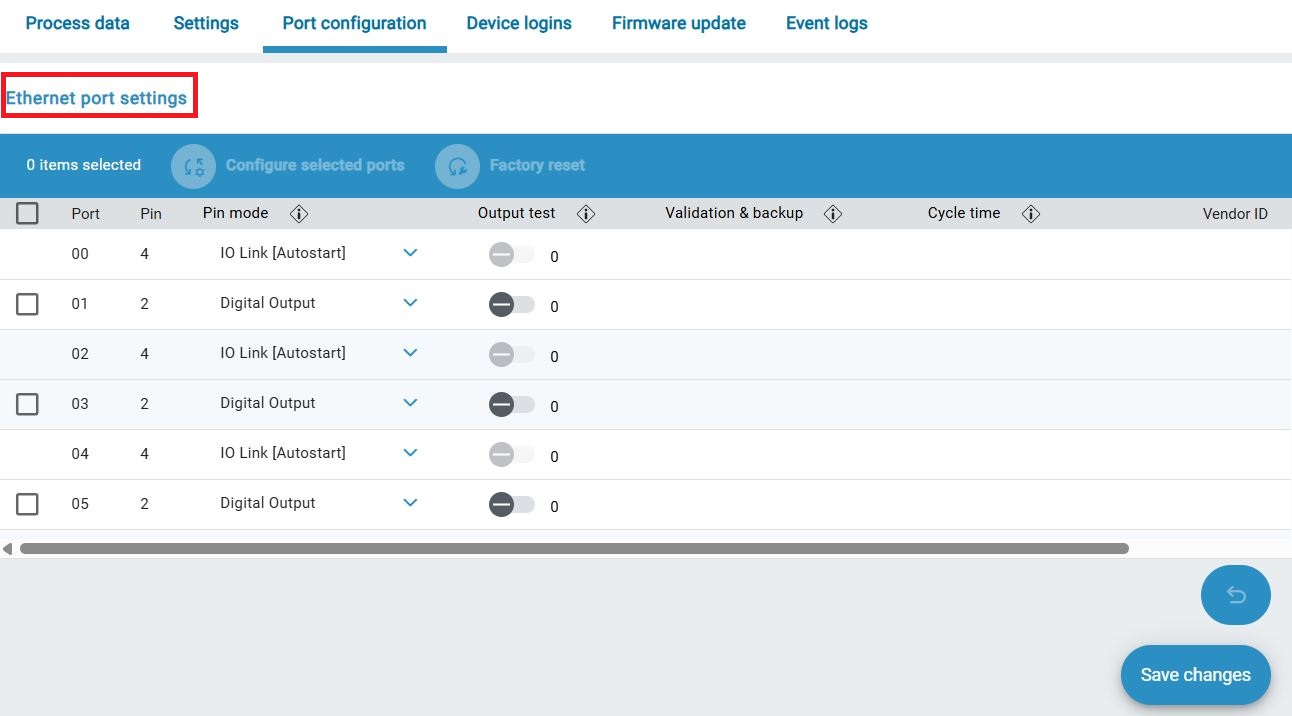

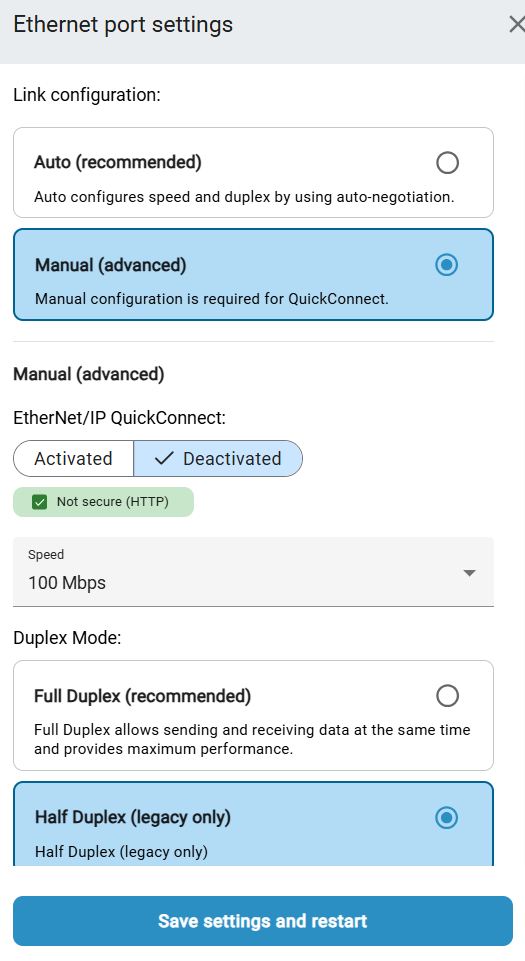

在列表中你可以选择IO-Link网络模块的另一个被占用的端口，

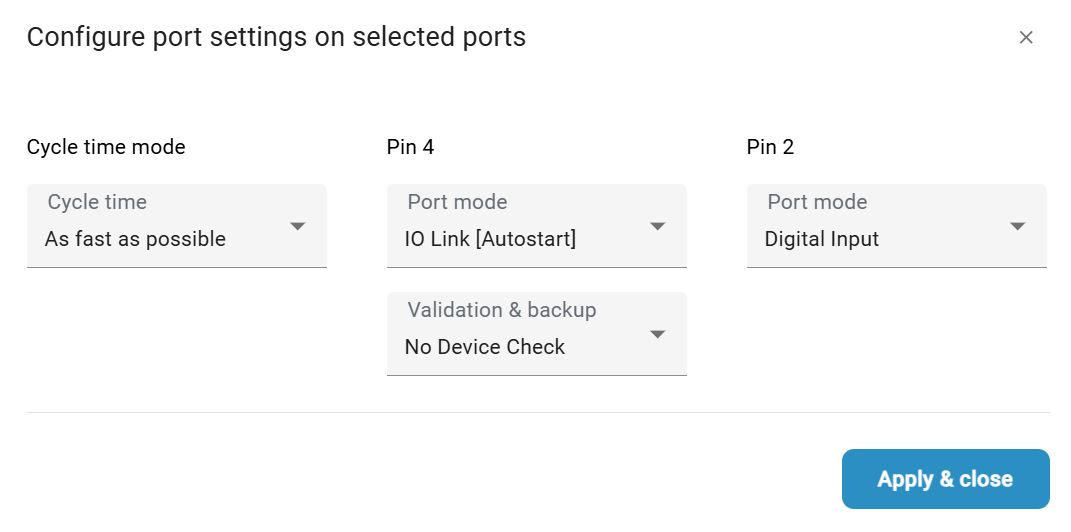

，见*配置IO-Link网络模块的端口*。

一般操作

显示详细视图

  在拓扑结构中标记所需的单元，然后单击功能栏中的 DETAILS。

备注

默认情况下，细节视图是停用的。要激活它，在主视图或拓扑结构编辑中选择一个单元。如果有几个单位被标记，该视图也会被停用。

  详细的视图出现在工作区。

更新细节视图

  打开细节视图，在右边的功能块中点击更新。

  单位的状态被更新。

备注

BET 不会自动更新详细视图中的设备状态。因此显示的状态可能与实际状态不同。

返回到拓扑结构

  在功能块中点击右侧的BACK。

  详细视图被关闭，主视图显示在工作区。

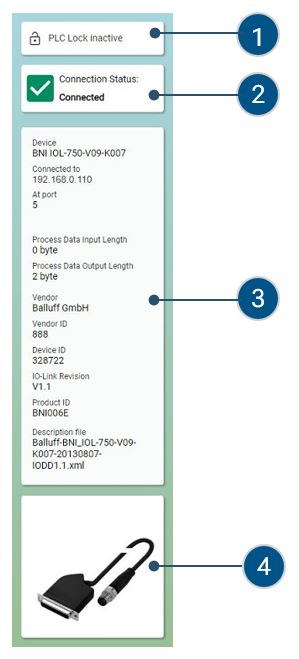

显示单位信息

在详细视图中显示所选单位的下列信息。

_images/w_geraeteinformationen_de.jpg

位置。

描述

1

表示拓扑结构中是否存在PLC。
如果有PLC存在，则PLC锁定是有效的。
如果PLC锁处于激活状态，你不能改变任何参数或过程数据。

2

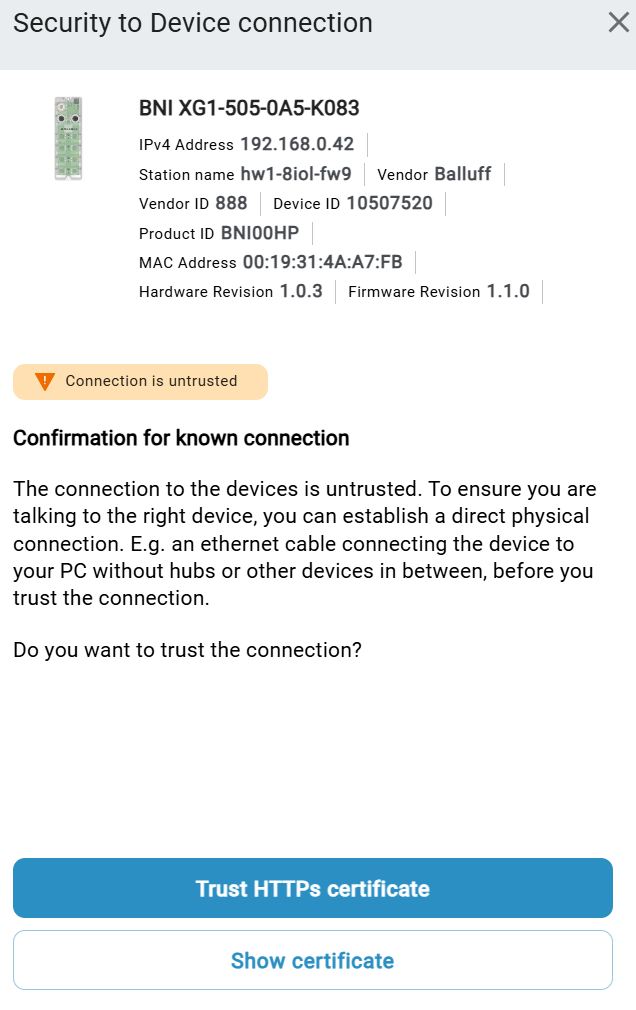

显示连接状态。

3

显示设备状态（仅限IO-Link设备）。

4

显示设备描述文件中的进一步设备信息，例如：
- 名称
- 连接信息
- ID
- 版本

5

显示设备的存储图像。

下表解释了设备状态中的不同信息及其含义。

状态信息

描述

由于设备、传感器
或执行器出现故障，该信号无效。

信号暂时无效
，原因是设备上正在进行的工作
，例如冻结。

超过了允许的环境或
过程条件
，或者
传感器的测量不确定性或执行器的设定值偏差
可能大于预期。

该信号有效。设备处于在线状态，并在
正常工作模式下活动。

注意/信息
尽管装置的信号有效，
但剩余寿命几乎耗尽
或由于操作条件的限制，某项功能即将
。请维修该装置。

备注

你可以在各单位的说明书中了解触发事件的确切含义。

  选择所需的单位并打开详细视图。

  显示单位信息。

编辑设备

你可以在设备的详细视图中编辑以下数据。

  • 单位参数

  • 处理数据

  • ISDU-Parameter

备注

根据IO-Link设备，可以显示进一步的数据，例如诊断信息、观察结果或配置器。

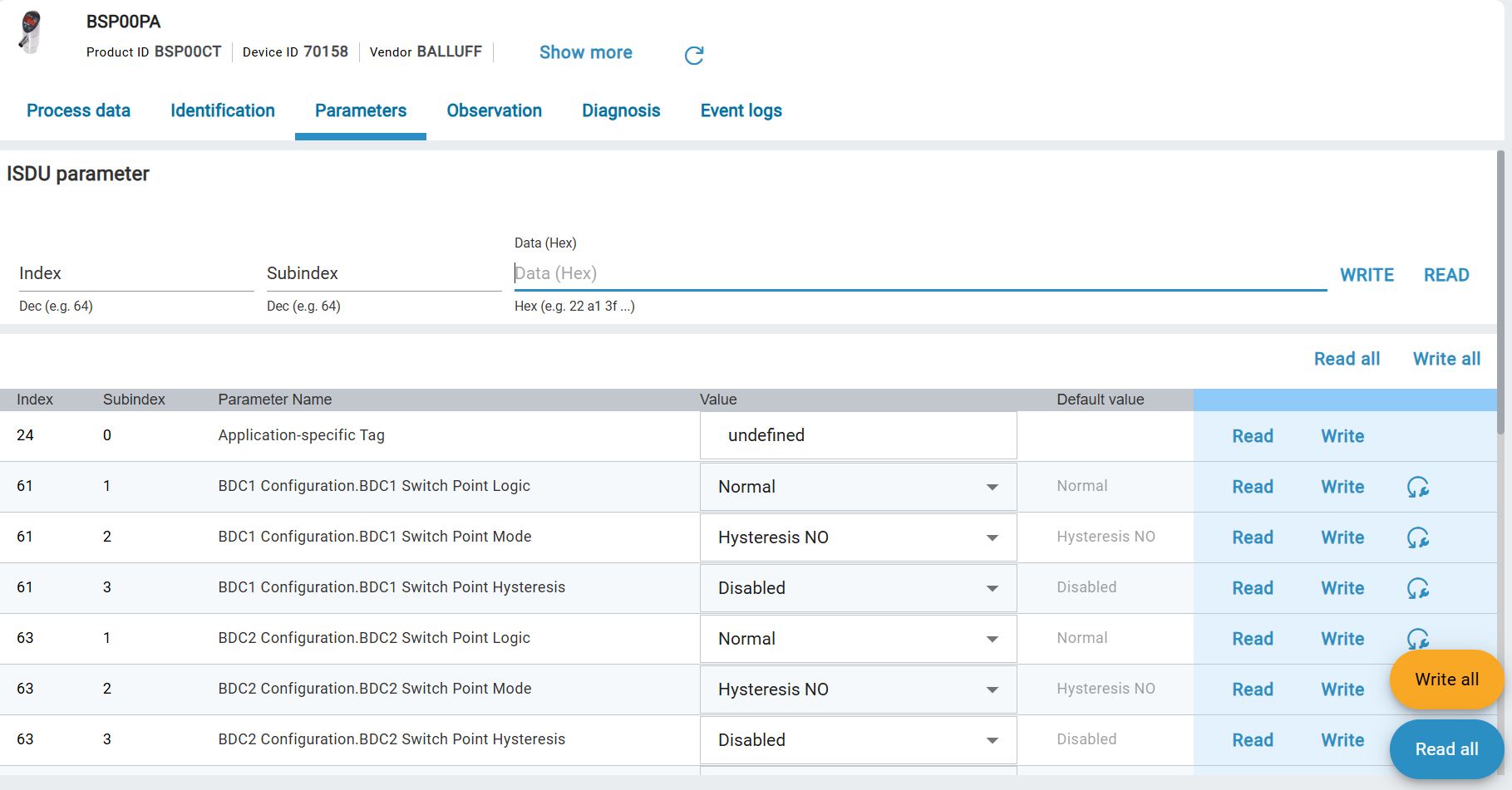

参数化单位

显示的参数取决于各自的单位描述文件。关于各个参数的细节可以在设备的用户文件中找到。存在WRITE选项的参数可以被写入物理设备。

过滤器单元参数

对于IDENTIFICATION（识别）、PARAMETERS（参数）和PROCESS DATA（过程数据）标签，你可以过滤显示的信息量。

  1. 在拓扑结构中选择所需的设备，然后单击功能栏中的 DevICES-DETAILS。

  详细的视图出现在工作区。

  1. 打开所需的标签。

_images/w_Filtern_Parameter.jpg

例如：PARAMETERS标签

  1. 输入所需术语作为过滤标准，如 "Phy"。

  视图会相应地被过滤。

_images/w_Filtern_Parameter_Ergebnis.jpg

例如：过滤标准 "Phy

设置单位参数

设备描述文件 (IODD) 规定了 BET 如何显示参数以及是否可以更改参数。有关参数设置效果的详细信息，请参阅相应设备的操作说明书。

如果你改变了一个参数，这将通过改变单位状态来表示。在参数设置栏的右边，用符号显示参数的状态。只有当你向物理单元写入变化或从单元读取单元参数时，单元状态才会更新。

有可能出现以下单位状态。

符号

状态

描述

没有
符号

参数：
默认值

显示的参数值是IODD的默认值
。它可能与单位的实际值不同
。

参数：
读/写成功

显示的参数已成功地从装置中
读出，或在
更改后成功地写入装置中。

参数改变

该值已被改变，
但尚未转移到设备上。
点击WRITE，该值被转移到
设备上（成功执行时出现绿色勾号
）。

参数：
读/写错误

读取或写入参数时发生错误
。如果其他参数
被成功读取，但设备的一个或
多个参数没有被读取，
那么所连接的设备
不支持IODD的所有设置。进一步的
信息可以在单位文件中找到。

  1. 在拓扑结构中选择所需的 IO-Link 设备，然后单击功能栏中的 DevICES-DETAILS。

  详细的视图出现在工作区。

  1. 选择PARAMETERS标签。

  显示IO-Link设备的参数。

  1. 改变所需的参数。你只能改变WRITE功能可用的参数。

  该参数被改变，并标有 符号。

  1. 点击WRITE，将改变的值传输到物理设备。

保存参数集

您可以保存一台设备的当前参数集，然后将其加载到另一台设备中。参数集保存在 BET 的数据库中。

备注

只有可以写入的参数被保存。过程数据不被保存。

  1. 在拓扑结构中选择所需的 IO-Link 设备，然后单击功能栏中的 DevICES-DETAILS。

  详细的视图出现在工作区。

  1. 在功能块中，选择STORE PARAMETER SET。

  出现以下对话。

_images/w_Parametersatz_hinzufuegen.jpg

  1. 为你的参数集输入一个名称。提示。结构名称，例如 "Signallight_LvLMode"。

  2. 点击SAVE PARAMETER SET。

  参数集保存在 BET 数据库中。

加载参数集

如果已为配置的设备保存了参数集，则可以加载已保存的参数集并将其分配给该设备。 BET 数据库显示当前打开的 IO-Link 设备的所有参数集。

备注

投影单元改变的参数值不会自动写入物理项目。

  1. 在拓扑结构中选择所需的 IO-Link 设备，然后单击功能栏中的 DevICES-DETAILS。

  详细的视图出现在工作区。

  1. 在功能块中，选择LOAD PARAMETER SET。

  出现以下对话。

_images/w_Parametersatz_laden.jpg

  1. 选择一个参数集或点击IMPORT FILE导入一个参数集并将其添加到列表中。

  2. 点击LOAD PARAMETER SET，加载参数集。

备注

你可以选择在加载前编辑参数集，见 编辑加载的参数集 。

  来自投影单元的参数与文件中的参数进行比较。

_images/w_Parameter_vergleichen_Datei_de.jpg

左栏显示投影设备的参数（source: [你的BET项目名称]），右栏显示加载文件的参数（source: [文件名]）。

  1. 将投影单元的参数值与加载文件中的参数值进行比较，见 互相比较单位参数 。

  2. 点击应用变化，将参数选择应用于投影单元，并关闭视图。

编辑加载的参数集

你可以编辑或删除加载的参数集，或将它们导出为JSON文件，或再次导入。因此，参数集可以被交换或提供给客户。

  1. 在拓扑结构中选择所需的 IO-Link 设备，然后单击功能栏中的 DevICES-DETAILS。

  详细的视图出现在工作区。

  1. 在功能块中，选择LOAD PARAMETER SET。

  出现以下对话。

_images/w_Parametersatz_laden.jpg

  1. 你有以下编辑选项。

符号

描述

重命名参数集。

删除参数集。

下载参数集。

  1. 选择所需的选项。

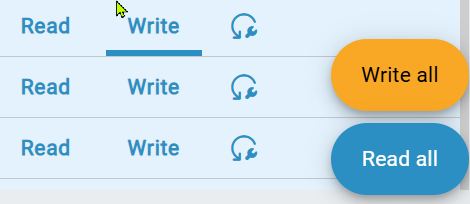

从单位加载参数

你可以用物理设备的当前参数值来覆盖配置的参数值。你可以选择是否要覆盖投影设备的所有参数或只覆盖某些参数。

  1. 在拓扑结构中选择所需的 IO-Link 设备，然后单击功能栏中的 DevICES-DETAILS。

  详细的视图出现在工作区。

  1. 在功能块中选择LOAD FROM DEVICE。

  物理设备的参数与预测设备的参数进行比较。

_images/w_daten_aus_geraet_laden.de.jpg

左栏显示投影设备的参数（source: [你的BET项目名称]），右栏显示物理设备的参数（source: 从设备读取的参数）。

  1. 比较两个单位的参数值，见 互相比较单位参数 。

  2. 点击* APPLY CHANGES*，将选择的参数应用于投影单元，并关闭视图。

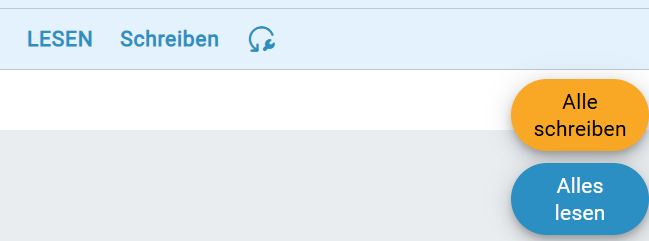

向单元写入参数

你可以用投影设备的参数值覆盖物理设备的参数值。你可以选择是否将所有或只有某些参数写入物理设备。

备注

只有在没有连接PLC的情况下才能执行这个功能，因为那时可能无法改变参数。

警告

事故的危险!通过改变参数数据，可以改变IO-Link设备的开关点和数据。在重新设置/写入更改之前，确保不会因为更改而发生事故或损坏。如果由于读/写过程数据而可能发生事故/损坏，则不得使用该功能。

  1. 在拓扑结构中选择所需的 IO-Link 设备，然后单击功能栏中的 DevICES-DETAILS。

  详细的视图出现在工作区。

  1. 在功能块中，选择WRITE TO DEVICE。

  来自投影装置的参数与来自物理装置的参数进行比较。左栏显示物理设备的参数，右栏显示投影设备的参数。

  1. 比较两个单位的参数值，见 互相比较单位参数 。

  2. 点击应用变化来应用参数选择并关闭视图。

复制和粘贴单个参数值

你可以复制和粘贴同一类型的单位的参数值。

备注

过程数据不能被复制。

  1. 在拓扑结构中，选择需要复制参数值的 IO-Link 设备，然后单击功能栏中的 DevICES-DETAILS。

  详细的视图出现在工作区。

  1. 高亮显示所需的参数，在功能块中选择复制参数。

  参数值被复制到缓冲区。

  1. 在功能块中点击BACK。

  主视图出现在工作区。

  1. 在拓扑结构中，选择要将复制的参数值复制到的 IO-Link 设备，然后单击功能栏中的 DevICES-DETAILS。

  详细的视图出现在工作区。

  1. 突出显示该参数，并在功能块中点击INSERT PARAMETER。

  参数值从缓冲区中插入。

互相比较单位参数

您可以相互比较IO-Link设备的参数。有以下使用情况。

这是将参数从一个源传送到另一个源的方法。源可以是--取决于环境--投影拓扑中的IO-Link设备、存储的参数集或现场的IO-Link设备。

备注

你只能比较两个IODD中出现的参数。对于具有不同IODD版本的相同单元来说，情况并不总是这样，所以在这种情况下，并不是所有的参数都可以被接管。

  1. 在比较单位的对话中，在过滤器下你可以过滤参数。你有以下选项。

    • 只显示不同的参数。相同的参数值被过滤掉，这样你就只能看到不同的参数值。

    • 只显示可写参数。所有可以改变的参数都会显示，不管参数值是否相同。

  2. 要在一个步骤中应用所有参数值，请点击应用所有参数。

  右边一栏的源的所有参数都应用到左边源的参数上。你可以通过点击不应用所有参数来撤销改变。

  1. 要不接受个别参数值，请点击 。

_images/w_daten_laden_parameter_nicht_uebernehmen_de.JPG

  从正确的源头转移的参数值对该参数进行了重置。

_images/w_daten_laden_parameter_zurueck.JPG

  1. 如果你想再次接管一个参数，点击 。

_images/w_daten_laden_parameter_uebernehmen_de.JPG

  1. 点击应用变化来应用参数选择并关闭视图。

编辑过程数据

你可以查看设备的当前过程数据。过程数据每500毫秒自动更新。

警告

事故的危险!通过写入过程数据，可以改变来自传感器的电信号和数据，也可以触发执行器。在写入过程数据之前，确保不会因为写入数据而发生事故或损坏。如果由于写入过程数据而可能发生事故/损坏，则不得使用该功能。

备注

如果IO-Link设备所连接的IO-Link网络模块与PLC相连，则不能写入过程数据。

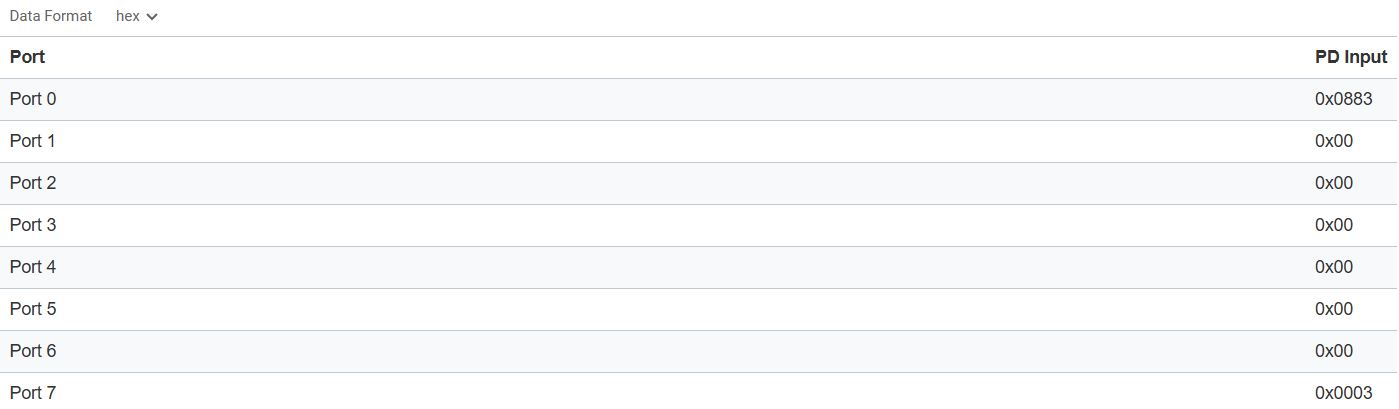

显示过程数据

  1. 在拓扑结构中选择所需的 IO-Link 设备，然后单击功能栏中的 DevICES-DETAILS。

  详细的视图出现在工作区。

  1. 打开PROCESS DATA标签。

  显示单位的过程数据。

_images/w_Prozessdaten_de.jpg

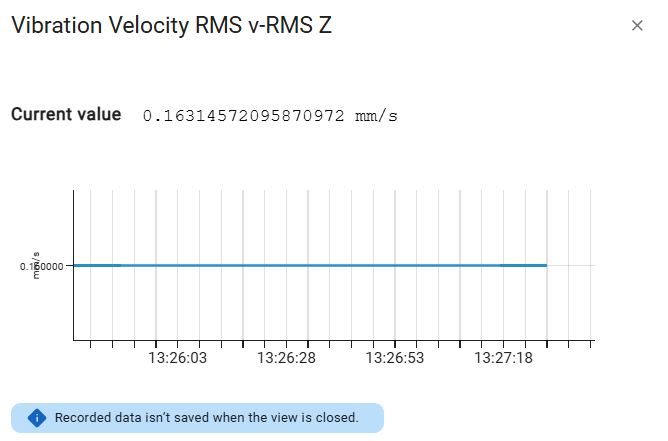

  1. 过程数据可供进一步处理。

按过程值过滤

你可以通过一个搜索字段过滤过程数据的显示。

  在搜索栏中输入一个搜索词。

_images/w_prozessdaten_filtern_de.jpg

搜索关键词 LOW

  进程数据视图会被相应过滤。

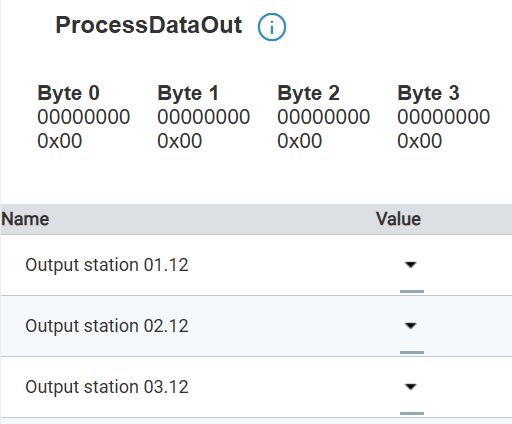

设置过程数据输出的模式

你可以设置过程数据输出是以读还是写的方式处理。

  在过程数据输出下，从列表中选择WRITE来写入过程数据，或者选择READ来仅读取过程数据。

_images/w_prozessdaten_modus_de.jpg

  根据您的选择，过程数据被设置为读或写模式。

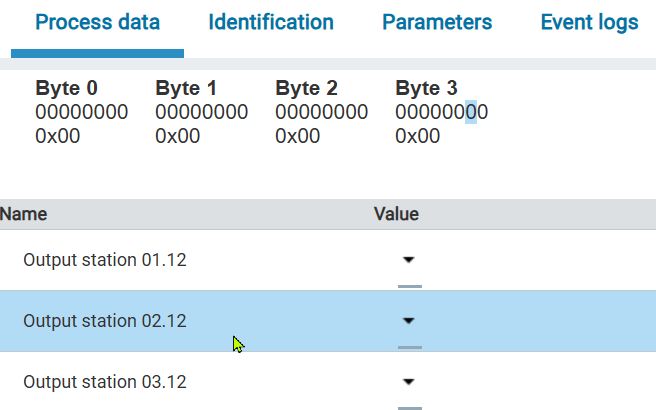

显示过程数据值的字节数和比特数

你可以显示某个过程数据值包含在哪个位或字节中。

  将鼠标指针移到一个特定的过程参数上。

  相应的字节或位会以灰色背景显示。

_images/w_prozessdaten_bitanzeige_de.jpg

输出电压=00001111 (字节0)

编辑ISDU参数

ISDU 用于非循环传输参数数据。您可以通过索引和子索引访问 ISDU 参数（索引服务数据单元）。数据以原始十六进制格式显示。如果未找到 IODD，也可将此功能用于通用 IO-Link 设备。

  1. 在拓扑结构中选择所需的 IO-Link 设备，然后单击功能栏中的 DevICES-DETAILS。

  详细视图出现在工作区中。

  1. 打开 "ISDU 参数"选项卡。

  显示单元的ISDU参数。

_images/w_ISDU_Parameter_1.jpg

  1. 输入一个索引和子索引的值。

  2. 点击WRITE将当前值写入单元，或点击READ读取当前参数值。

用配置器配置BCM设备

通过BCM配置向导，可以轻松配置BCM传感器，对电机、泵、风机或压缩机进行振动监测。在此过程中，根据设备的功率等级和既定的ISO标准，定义振动的极限值。 Balluff ，支持以下BCM传感器。

  • BCM0001 (BCM R15-001-DI00-01,5-S4)

  • BCM0002 (BCM R15-002-DI00-01,5-S4)

  • BCM R16E-004-CI01-01,5-S4

  • BCM R16E-004-CI02-01,5-S4

以下是适用于骨料的ISO标准。

  • 电机ISO 20816-3

  • 泵：ISO 10816-7

  • 风扇：ISO 14694

  • 压缩机。ISO 10816-3和ISO 20816-3

如果要监测的单位没有被列出的ISO标准之一所涵盖，则必须为合理的极限值确定经验值。

备注

配置器仅在 BCM 设备实际存在时可用。

加载 BCM 配置

如果已经为传感器创建了 BCM 配置，则可以加载和编辑该配置。

  1. 在拓扑中选择所需的 BCM 设备，然后单击功能栏中的 DevICES-DETAILS。

  详细的视图出现在工作区。

  1. 打开CONFIGURATOR标签。

  显示 BCM 配置器。

_images/w_BCM_Overview.JPG

  1. 要加载 BCM 配置，请单击 。

   文件资源管理器打开。

  1. 导航到所需的 BCM 配置文件，然后单击 打开。

  显示具有现有监控功能的 BCM 配置。

_images/w_BCM_Configuration_Overview.jpg

创建 BCM 配置

  1. 在拓扑中选择所需的 BCM 设备，然后单击功能栏中的 DevICES-DETAILS。

  详细的视图出现在工作区。

  1. 打开CONFIGURATOR标签。

  显示 BCM 配置器。

_images/w_BCM_Overview.JPG

  1. 要创建新配置，请选择要监控的机器类型。

  启动要监控的机器类型的配置向导：

_images/w_BCM_Standard.JPG

步骤 1：监控功能（例如："ISO 20816-3）

  1. 选择监控功能，然后单击 下一步。

  2. 选择输入数据。对于机器类型 "电机"，这些数据如下。

    • 权力阶层

    • 轴高

    • 速度范围

    • 基础设施

    • 旋转轴的对齐

_images/w_BCM_Eingangsdaten.JPG

步骤 2：输入数据

  1. 点击NEXT。

  显示 "报警极限 "步骤。这里显示的是根据相关 ISO 标准预先选择的振动阈值。您还可以根据自己的要求自定义这些值。

_images/w_BCM_Alarm.JPG

步骤 3：警报限值

  1. 设置所需的极限值，然后点击NEXT。

  监控功能已完全配置。

  1. 为监控功能指定名称。

_images/w_BCM_Save_Sconfiguration.JPG

步骤 4：命名监控功能

  1. 要将监控功能直接上传到传感器，请单击 上传监控功能。

  2. 要创建新的监控功能，请单击 创建新的监控功能。

  3. 要退出配置器，请单击完成。

将 BCM 配置上传到设备

  1. 加载 BCM 配置，请参见 加载 BCM 配置 。

  2. 点击 上传到设备。

  监控功能已上传至设备。

_images/w_BCM_Configuration_Upload.JPG

添加 BCM 配置

每个 BCM 配置最多可添加 3 个监控功能。

  1. 加载 BCM 配置，请参见 加载 BCM 配置 。

  2. 单击 添加监控功能。

  启动要监控的机器类型的配置向导。

  1. 创建监控功能，请参见 创建 BCM 配置 ，从步骤 4 开始。

删除 BCM 配置的监控功能

可以删除 BCM 配置的一个或所有监控功能：

  1. 加载 BCM 配置，请参见 加载 BCM 配置 。

  2. 要删除监控功能，请单击 。

  出现以下警告信息。

_images/w_delete_BCM.jpg

  1. 点击 删除。

  监控功能被取消。

  1. 要一步删除所有现有监控功能，请单击全部删除。

  出现以下警告信息。

_images/w_delete_all_BCM.jpg

  1. 点击 删除。

  取消所有监控功能。

下载 BCM 配置

  1. 加载 BCM 配置，请参见 加载 BCM 配置 。

  2. 单击 。

  文件资源管理器打开。

  1. 输入一个文件名，导航到所需的位置，然后点击保存。

  将 BCM 配置保存为文件。

打印 BCM 配置

  1. 加载 BCM 配置，请参见 加载 BCM 配置 。

  2. 单击 配置视图。

  打开 Windows 打印对话框。

  1. 选择所需的打印设置。

  创建并打印 BCM 配置设置文件。

编辑 BCM 配置

  1. 加载 BCM 配置，请参见 加载 BCM 配置 。

  2. 单击 。

  监控功能配置向导启动。

  1. 编辑监控功能，请参见 创建 BCM 配置 ，从步骤 5 开始。

导入 BCM 配置

  1. 加载 BCM 配置，请参见 加载 BCM 配置 。

  2. 单击 。

  出现以下信息。

_images/w_BCM_import.jpg

  1. 点击接受。

  文件资源管理器打开。

  1. 导航到所需文件，然后单击 打开。

  导入 BCM 配置。

使用配置器配置 BTL 设备

BET 支持您配置 BTL 设备。在CONFIGURATOR选项卡上，您可以找到配置 BTL 设备所需的最重要的设置选项和参数。原则上，您也可以通过参数选项卡对 BTL 设备进行参数设置。

备注

配置器仅在 BTL 设备实际存在时可用。

配置输出

您可以为两个输出端各选择一个电磁阀，并为其分配功能。

在 选择位置编码器 下，选择要分配给输出的电磁铁。在选择功能下，选择要分配给输出的功能：

  • 位置：测量磁铁的当前位置。

  • 位置差：测量两块磁铁之间的差值。

  • 速度：测量磁铁的速度变化。

定义测量范围

在 BTL 设备指定的测量范围内，您可以通过指定零点和终点来定义相应输出的测量范围。BTL 设备的特性曲线将根据您的更改显示出来：

_images/g_BTL_Diagramm_0.jpg

地区

意义

a

超出测量范围，BTL 设备切换 错误。

b

公差范围零点

c

定义的测量范围

d

公差范围 终点

e

超出测量范围，BTL 设备切换 错误。

  1. 在零点下输入零点，在终点下输入测量范围的终点。您也可以使用滑块。
      当前测量范围的图表将根据您的输入进行更新：

_images/w_BTL_Range1.jpg

例如零点 = 0，终点 = 800

_images/w_BTL_Range2.jpg

例如零点 = 100，终点 = 500

  1. 要接受位置，请单击 Write。要将位置直接写入设备，请单击 Teach。

  2. 可选项：根据需要更改测量范围的单位（特性曲线的 X 轴）。为此，请从下拉列表中选择所需的单位：

_images/w_BTL_Einheit.jpg

  1. 要更改测量点对应的 BTL 设备输出电压，请单击 More parameters。
       显示输出电压（Y 轴）的输入字段：

_images/w_BTL_More_Parameters_1.jpg

  1. 输入所需的输出电压：
       BTL 器件的特性曲线会相应改变：

_images/w_BTL_Changed_Parameters.jpg

举例说明：零点 = 8000 mV

  1. 单击 Write all parameters 将更改后的值写入 BTL 设备。
      参数值将根据您的输入写入 BTL 设备。至此，配置完成。

重置传感器设置

重置 BTL 设备当前值有两种选择：

  • 您可以将特定技术应用的设置重置为预定义的输出值，而无需中断与 BTL 设备的连接。

  • 您可以将数值重置为出厂设置。

  1. 要将 BTL 设备重置为出厂设置，请单击 设置出厂设置。

  2. 要将 BTL 设备的特定技术应用程序重置为预定义值，请单击 * 重置应用程序*。

反转传感器特性曲线

您可以调换零点值和终点值，从而反转特性曲线。

  要反转传感器特性曲线，请单击 更多参数，然后单击 反转特性曲线。
   传感器特性曲线已反转。

_images/w_BTL_InvertCurve.jpg

举例说明：反转特性曲线

交换参数值

您可以交换输出 1 和输出 2 的参数值。

  要交换参数值，请单击 并选择 Swap values。

  输出 1 和输出 2 的参数值互换。

复制参数值

您可以在输出端之间复制参数值。

  要复制参数值，请单击 并选择 将输出 1 的值复制到输出 2 或 将输出 2 的值复制到输出 1。

  参数值也会相应复制。
