手动创建拓扑结构

2024 年 12 月 26 日 | 747 字数 | 4 分钟阅读时间

创建新的拓扑结构

  1. 点击功能栏中的新地形。

      出现一个有以下选项的对话。

    • 保存。现有的拓扑结构被保存，一个新的、空的拓扑结构被打开。

    • 不要保存。对现有拓扑结构的修改不被保存，而是打开一个新的拓扑结构。

    • CANCEL。对话结束，没有创建新的拓扑结构。

  2. 选择所需的选项。

还见。

从目录中添加单位到拓扑结构

备注

你可以在拓扑结构编辑视图中访问设备目录。

设备目录包含您可用于构建拓扑结构的IO-Link设备。您可以通过参考设备描述文件（IODD）来添加或更新新的IO-Link设备。

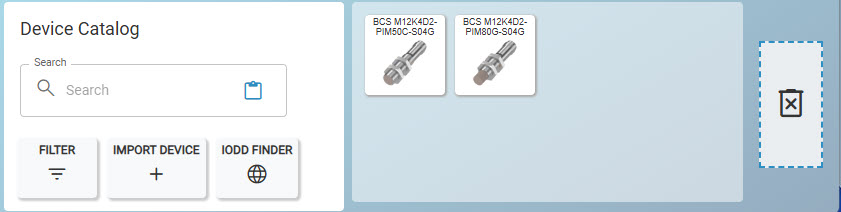

概述设备目录

_images/w_Geraetekatalog.jpg

概述设备目录

位置。

意义

1

允许通过名称过滤器搜索设备，见 在设备目录中搜索设备 。

2

显示 BET ，所有已知的IO-Link设备。如果过滤器处于激活状态，
，只显示符合过滤器功能的IO-Link设备。

3

允许从互联网下载单位描述文件，
见 从互联网上下载单元描述文件 。

4

允许导入设备描述文件，
见 导入设备描述文件 。

5

过滤设备目录中的IO-Link设备的显示，
，见 在设备目录中过滤设备 。

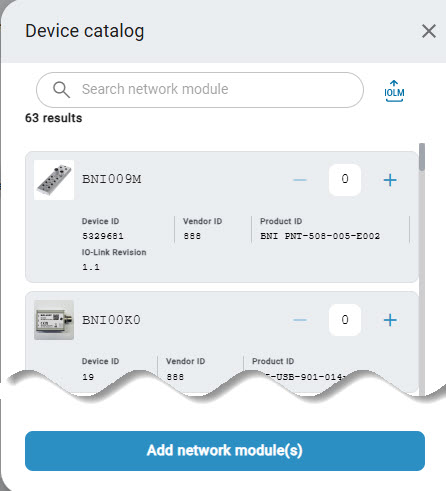

从设备目录中添加和连接设备

  1. 点击功能栏中的TOPOLOGY EDIT。

  设备目录*显示在屏幕的底部。

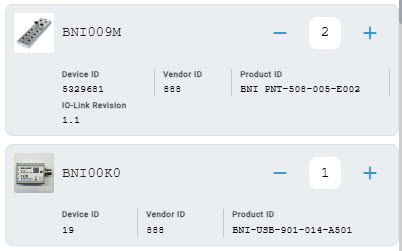

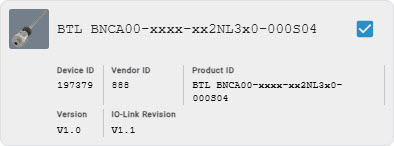

  1. 点击所需的IO-Link设备，在按住鼠标左键的同时将其拖到所需的位置，然后释放鼠标左键。

  该IO-Link设备被添加到工作区。

  1. 要连接IO-Link设备，将鼠标放在一个IO-Link设备的空闲端口上，在按住鼠标左键的同时将该端口拖到要连接的IO-Link设备的端口。要取消连接，请选中该连接并按Del键。

_images/w_Geraete_verbinden.jpg

连接设备

备注

IO-Link设备的连接只能连接到IO-Link网络模块端口。其他连接方向是不可能的。没有显示I/O端口。如果您需要更多设备数据库中没有的IO-Link设备，您可以从IODD Finder网站下载，然后导入这些设备，参见 导入设备描述文件 ，参见 从互联网上下载单元描述文件 。

在设备目录中搜索设备

你可以搜索产品名称或其部分，并过滤设备目录的主视图。

  1. 点击功能栏中的TOPOLOGY EDIT。

  设备目录*显示在屏幕的底部。

  1. 在搜索设备搜索栏中输入一个产品名称或产品名称的一部分。

_images/w_Geraete_suchen.jpg

搜索 "BAE

  设备目录的主视图被更新。只显示符合搜索词的IO-Link设备。

在设备目录中过滤设备

你可以使用过滤按钮，根据以下标准过滤设备目录的主视图。

  • 制造商。选择电器制造商。

  • 类型。选择设备类型，例如 "智能灯"。

  • 分类:IO-Link版本选择, IO-Link网络模块, IO-Link设备。

  1. 点击功能栏中的TOPOLOGY EDIT。

  设备目录*显示在屏幕的底部。

  1. 点击FILTER。

  出现一个带有可选择的过滤标准的对话。

  1. 选择所需的过滤标准。

_images/w_Geraete_filtern.jpg

筛选标准："Balluff GmbH" & "Switch BCS Capacity Proximity Switch" & "IO-Link Device (V1.1)"

备注

过滤器的选择随着已知的IO-Link设备而动态增长。

  1. 点击保存并关闭。

  过滤器被设置，设备目录的主视图也相应更新。

_images/w_Geraetekatalog_nach_filtern.jpg

经过过滤的设备目录

导入设备描述文件

您可以通过添加新的IO-Link设备的设备描述文件来扩展设备目录。如果您导入已经存在的IO-Link设备的设备描述文件，这些IO-Link设备的设备描述文件将被更新。

备注

单位描述文件的文件格式为ZIP。

备注

您可以通过上下文菜单为未知的IO-Link设备自动添加设备描述文件，见 更新 IODD 。

  1. 点击功能栏中的TOPOLOGY EDIT。

  设备目录*显示在屏幕的底部。

  1. 单击 IMPORT DEVICE。

  出现以下对话。

_images/w_IODD_importieren_1.jpg

  1. 按住鼠标左键在虚线框内拖动所需的设备描述文件，松开鼠标键即可上传。或者，点击框架内的区域，在文件系统中选择文件。

  点击 完成。设备描述文件将导入设备目录。您可以选择在此对话框中导入其他设备描述文件。

_images/w_IODD_importieren.jpg

  1. 点击 完成。

  设备描述文件被添加或更新。

从互联网上下载单元描述文件

备注

Balluff GmbH 对IODDfinder网站没有影响。使用它需要你自己负责。IODDfinder是一个含有IO-Link设备描述文件的数据库，可供下载。

备注

IODDfinder需要一个互联网连接。

  1. 点击功能栏中的TOPOLOGY EDIT。

  设备目录*显示在屏幕的底部。

  1. 点击IODD FINDER。

  进入IODDfinder网站。

_images/w_IODD_Finder_Website.jpg

IODD发现者

备注

点击旁边的IODDfinder窗口，取消操作。

  1. 你有以下选择。

  • 输入所需的搜索标准，例如制造商、产品类型或设备ID。

  匹配的命中率会动态地提供给你，供你在输入栏下面选择。

_images/w_IODDfinder_suche.jpg

搜索标准：Ba

  • 从列表中点击所需的打击。

或--

  • 点击*下一步

  显示所有可用的单位描述数据。

_images/w_iodd_download_1.jpg

备注

点击列标题，以升序和降序对各列进行排序。

  1. 你可以使用过滤栏来过滤视图。

_images/w_iodd_filter.jpg

过滤器。 Balluff GmbH

  1. 点击左栏的下载，下载所需的单位描述文件。

  单位描述在你的下载文件夹中可以找到。现在可以导入，见 导入设备描述文件 。
