    通过 USB 主站配置 IO-Link 设备¶

    2025 年 06 月 06 日 | 365 字数 | 2 分钟阅读时间

    备注

    要使 USB 主设备正常工作,必须在安装 BET 时安装相应的驱动程序。

    备注

    USB 主控器的正常运行可能需要额外的电源(24 V)。

    1. 点击功能栏中的 IO-Link via USB master。

      如果未连接 USB 主设备,则会出现以下对话框:

    _images/w_usb_master_1.jpg
    1. 连接 USB 主站并单击 重新开始搜索。
         如果已连接 USB 主站但未找到 IODD,则会出现以下对话框:

    _images/w_usb_master_2.jpg

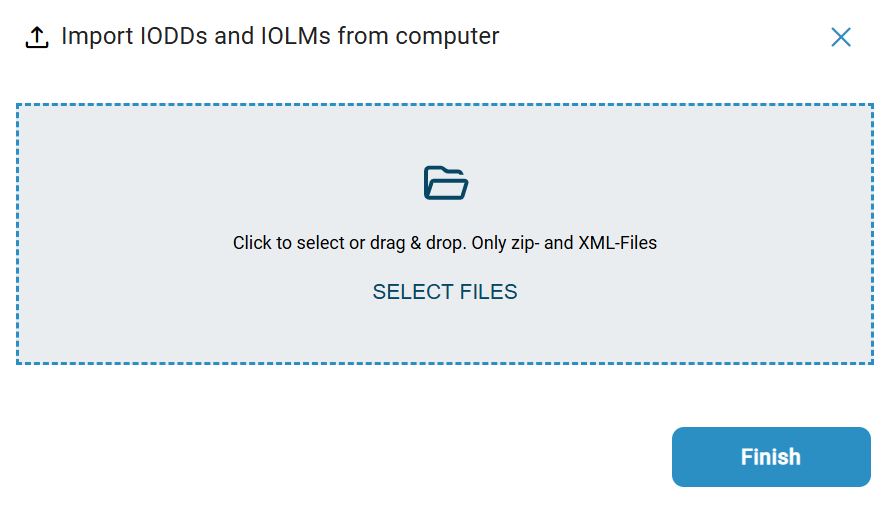

    1. 单击 导入 IODD。

    _images/w_IODD_vom_computer_importieren_de.jpg
    1. 按住鼠标左键,在虚线框内拖动所需的 IODD,然后松开鼠标键上传文件。或者,您也可以在框架区域内单击,在文件系统中选择文件。
         设备描述文件已导入。

    _images/w_IODD_vom_computer_importieren_2_de.jpg
    1. 单击 完成。

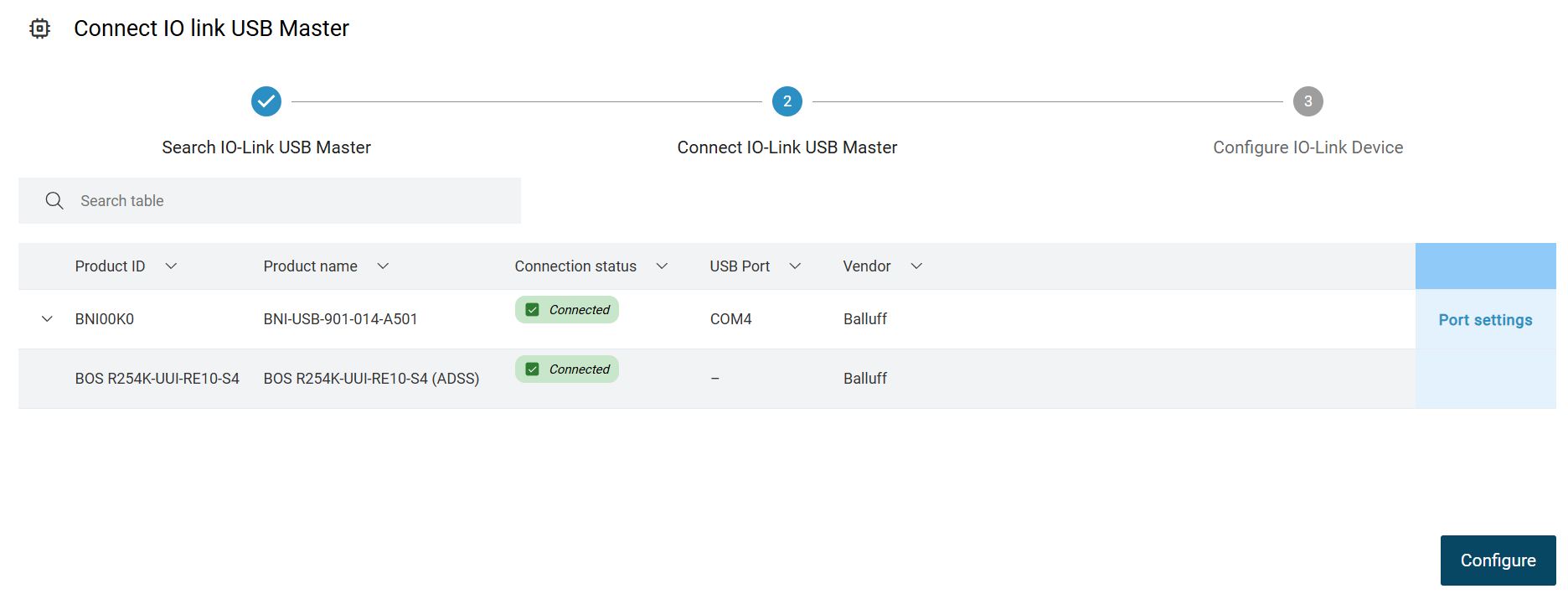

         USB 主站的连接状态会根据导入的 IODD 发生变化:

    _images/w_IODD_vom_computer_importieren_3_de.jpg
    1. 如果未找到 IO-Link 设备,请连接 IO-Link 设备并单击 Find IO-Link device。
         如果已连接 IO-Link 设备但尚未找到 IODD,则会出现以下对话框:

    _images/w_IODD_vom_computer_importieren_4_de.jpg
    1. 单击 Import IODD 并按上述步骤导入 IODD。
         IO-Link 设备的连接状态会根据导入的 IODD 发生变化:

    _images/w_IODD_vom_computer_importieren_5_de.jpg

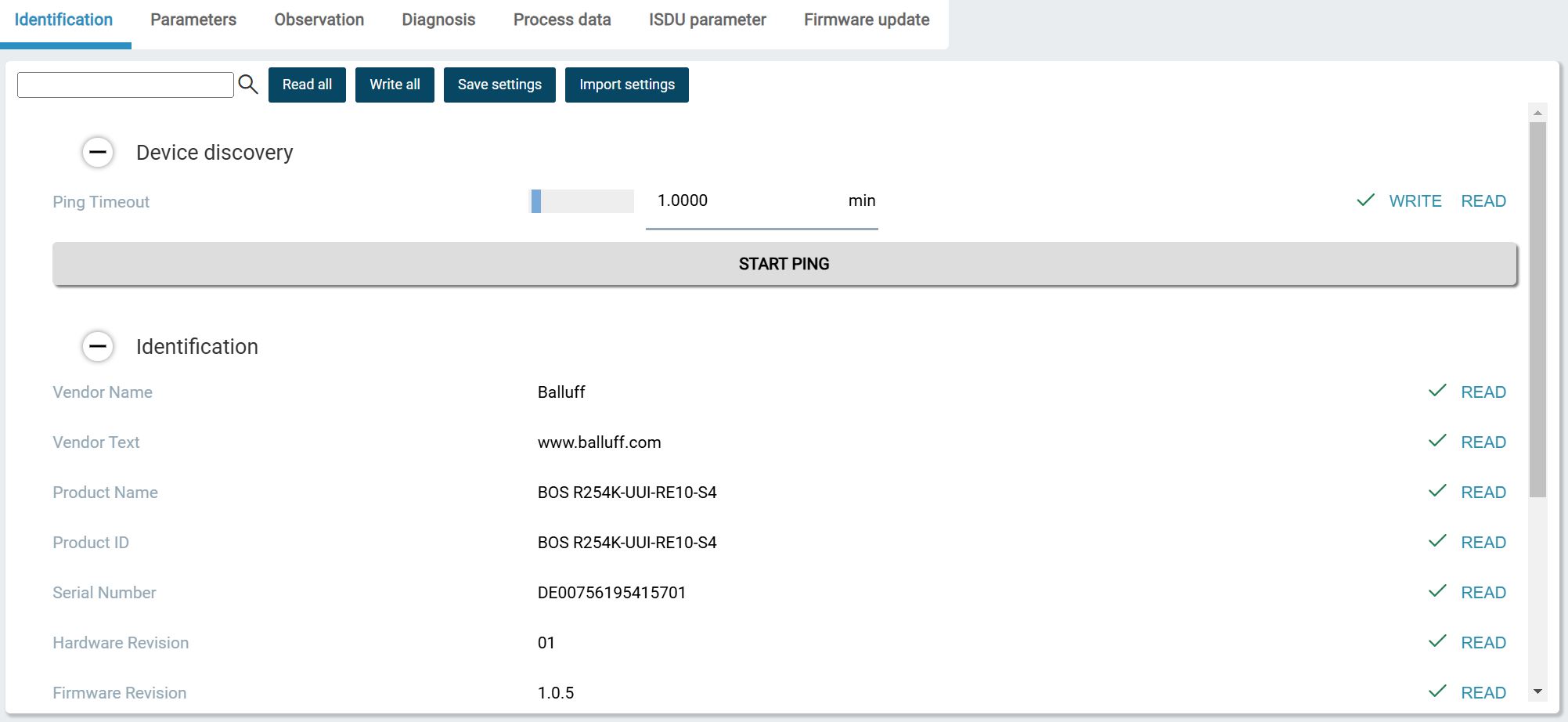

    1. 要配置 USB 主设备上的设备,请单击 配置。
         会出现以下对话框:

    _images/w_IODD_vom_computer_importieren_6_de.jpg
    1. 设置设备参数,请参见 参数化单位 。

    备注

    通过 USB 主站更改的参数将保存在 IO-Link 设备中。如果 IO-Link 设备连接到普通 IO-Link 网络模块的 IO-Link 端口,则 IO-Link 设备的参数集会自动上传到 IO-Link 网络模块的参数服务器。前提条件: 参数服务器的 IO-Link 端口已激活。

    您有以下选项:

    • 读取全部:使用该命令可从设备读取所有参数,请参见 从单位加载参数 。如果只想从设备读取个别更改的参数,请单击信息三角旁边的 Read(读取),参见 设置单位参数 。

    • 写入所有:使用该命令可将所有更改的参数写入设备。如果只想将单个更改的参数写入设备,请单击信息三角旁边的 WRITE ,参见 设置单位参数 。

    • 保存设置:使用该命令可将设备的当前参数集保存在 BET 数据库中,请参见 保存参数集 。

    • 导入设置:使用该命令可将保存的数据记录从 BET 数据库加载到设备中,请参阅 加载参数集 。

    • 如有必要,单击 配置其他设备 配置其他 IO-Link 设备,或单击 退出并切换到主视图 结束配置。
