Konfigurace zařízení IO-Link přes USB master

06.11.2024 | 365 slov | 2 min čtení

Poznámka

Aby USB master fungoval, musí být při instalaci BET nainstalovány odpovídající ovladače.

Poznámka

Pro správnou funkci USB masteru může být zapotřebí přídavné napájení (24 V).

1. Klikněte na IO-Link via USB master na panelu funkcí.

  Pokud není připojen žádný USB master, zobrazí se následující dialog:

2. Připojte USB Master a klikněte na tlačítko Znovu spustit vyhledávání.
      Pokud je hlavní jednotka USB připojena, ale nebyl nalezen žádný IODD, zobrazí se následující dialog:

3. Klikněte na tlačítko Import IODD.

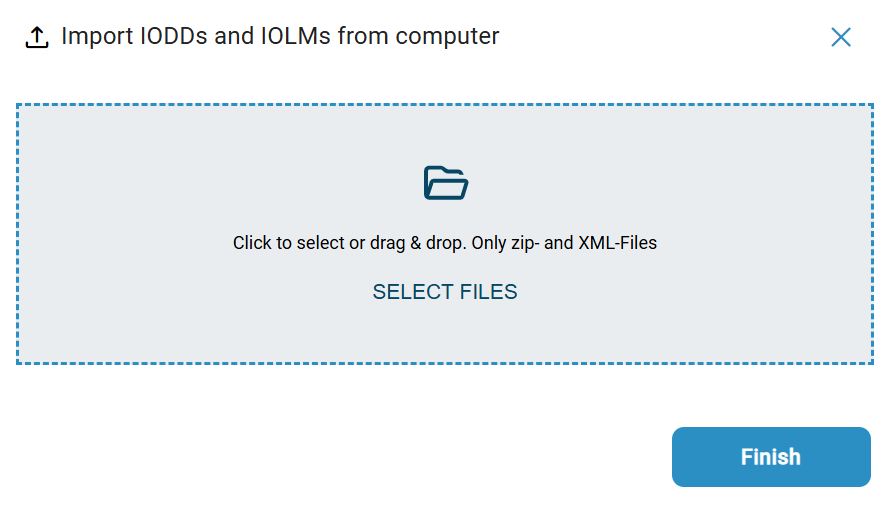

4. Podržte stisknuté levé tlačítko myši, přetáhněte požadovaný IODD do tečkovaného rámečku a uvolněním tlačítka myši soubor odešlete. Alternativně můžete také kliknout v oblasti rámečku a vybrat soubor v systému souborů.
      Soubor s popisem zařízení je importován.

5. Klikněte na tlačítko Done.
      Stav připojení USB master se změní na základě importovaného IODD:

6. Pokud se nepodařilo najít žádné zařízení IO-Link, připojte zařízení IO-Link a klikněte na tlačítko Najít zařízení IO-Link.
      Následující dialog se zobrazí v případě, že je zařízení IO-Link připojeno, ale dosud nebylo nalezeno žádné IODD:

7. Klikněte na tlačítko Import IODD a importujte IODD podle výše uvedeného popisu.

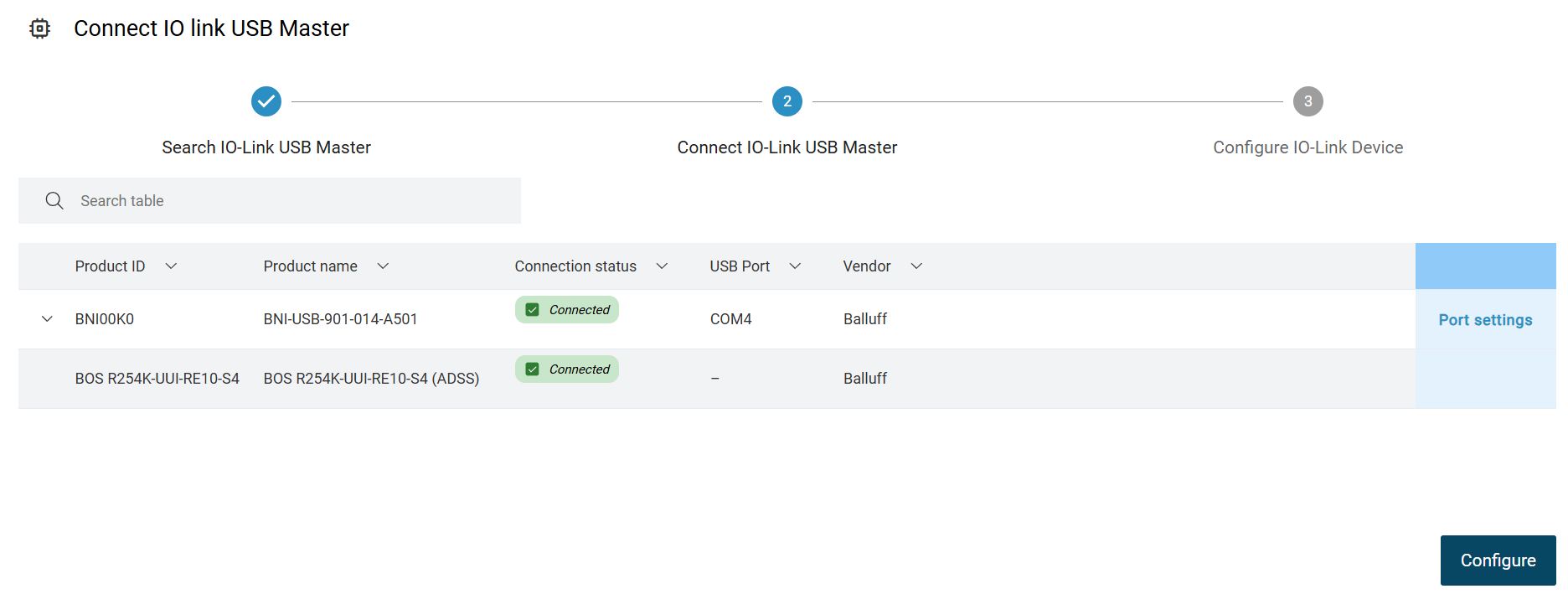

      Stav připojení zařízení IO-Link se změní na základě importovaného IODD:

8. Chcete-li nakonfigurovat zařízení na hlavní jednotce USB, klikněte na tlačítko Konfigurovat.

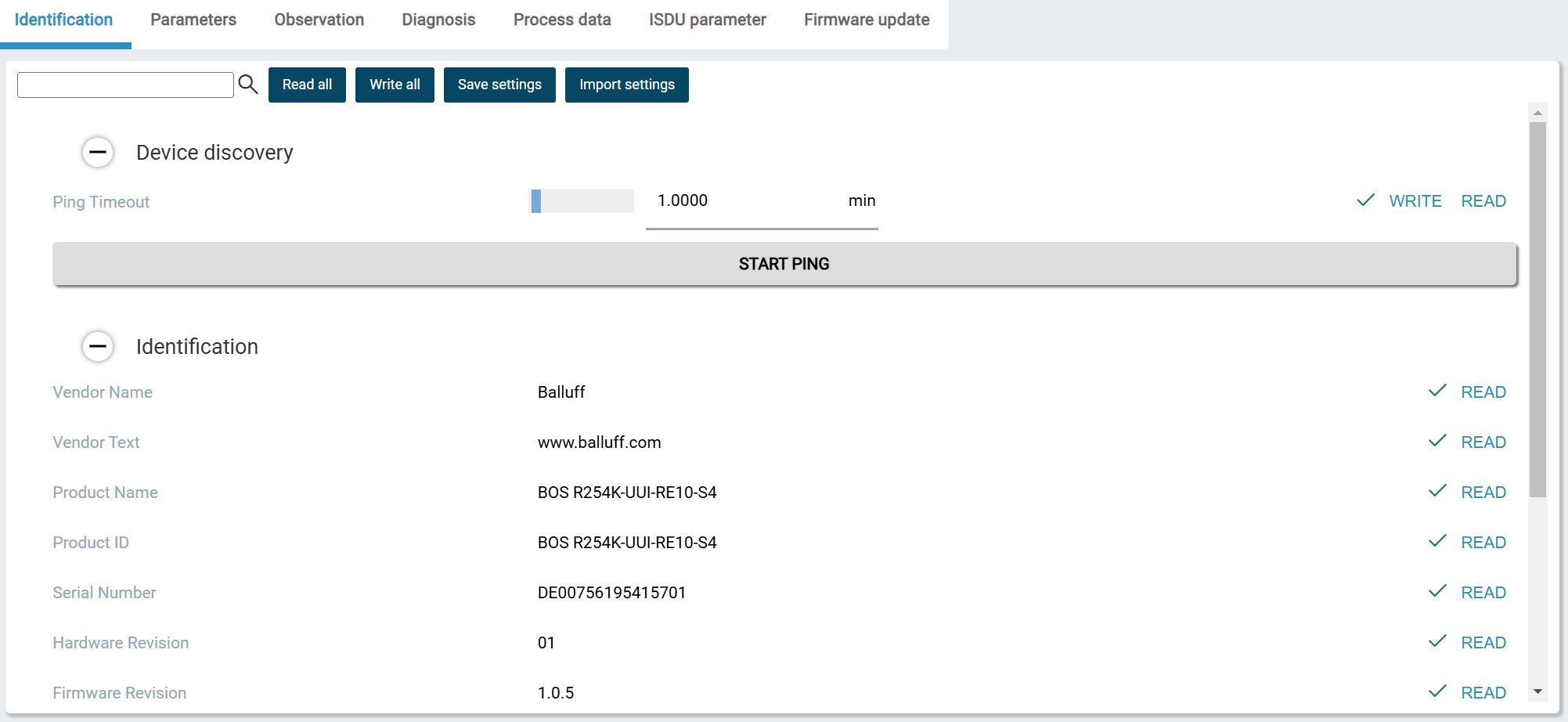

      Zobrazí se následující dialog:

9. Parametrizujte zařízení, viz Parametrizovat jednotky.


Poznámka

Parametry, které byly změněny prostřednictvím USB master, jsou uloženy v zařízení IO-Link. Pokud je zařízení IO-Link připojeno k portu IO-Link běžného síťového modulu IO-Link, sada parametrů zařízení IO-Link se automaticky nahraje na server parametrů síťového modulu IO-Link. Předpoklad: Port IO-Link je aktivován pro server parametrů.

Máte následující možnosti:

• Přečtěte si vše: Tento příkaz slouží k načtení všech parametrů ze zařízení, viz Načtení parametrů z jednotky. Pokud chcete ze zařízení načíst pouze jednotlivé změněné parametry, klikněte na Číst vedle informačního trojúhelníku, viz Nastavení parametrů jednotky.


• Napsat vše: Tento příkaz slouží k zápisu všech změněných parametrů do zařízení. Pokud chcete do zařízení zapsat pouze jednotlivé změněné parametry, klikněte na WRITE vedle informačního trojúhelníku, viz Nastavení parametrů jednotky.

• Uložit nastavení: Tento příkaz slouží k uložení aktuální sady parametrů zařízení do databáze BET, viz ULOŽIT SADU PARAMETRŮ.

• Nastavení importu: Tento příkaz slouží k načtení uloženého datového záznamu z databáze BET do zařízení, viz Načíst sadu parametrů.


• Kliknutím na tlačítko Konfigurovat další zařízení můžete v případě potřeby konfigurovat další zařízení IO-Link nebo kliknutím na tlačítko Ukončit a přepnout do hlavního zobrazení ukončit konfiguraci.
