Zobrazení a úprava údajů o zařízení

27.03.2026 | 3292 slov | 16 min čtení

Podrobné zobrazení umožňuje bližší kontrolu a přehled o konkrétních jednotkách. V tomto zobrazení můžete nastavovat parametry a provádět diagnostiku. Zobrazení detailů se dynamicky mění v závislosti na vyvolané kategorii zařízení. Hlavní rozdíly jsou mezi síťovými moduly IO-Link a zařízeními IO-Link. V závislosti na uživatelské roli a stavu PLC můžete měnit parametry zařízení IO-Link nebo síťového modulu.

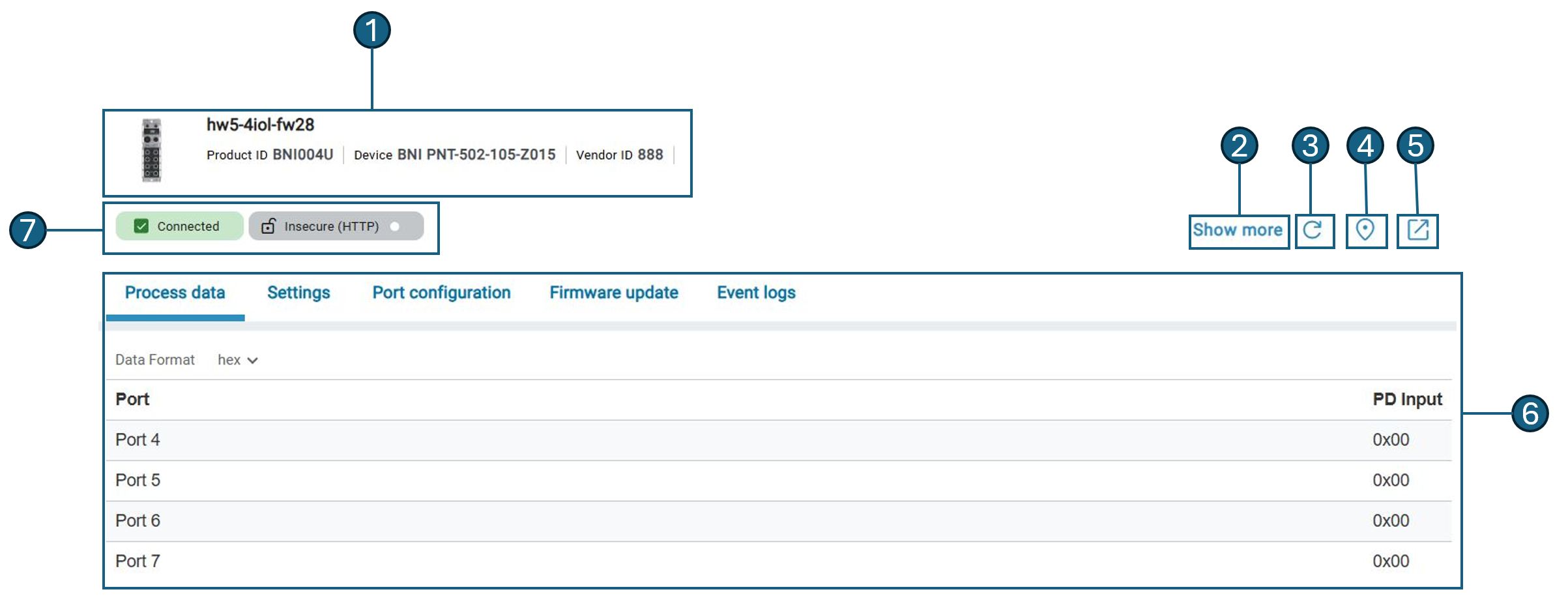

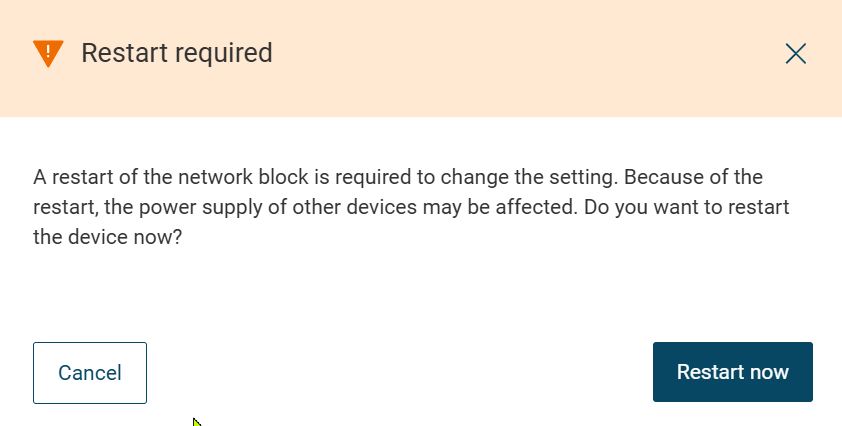

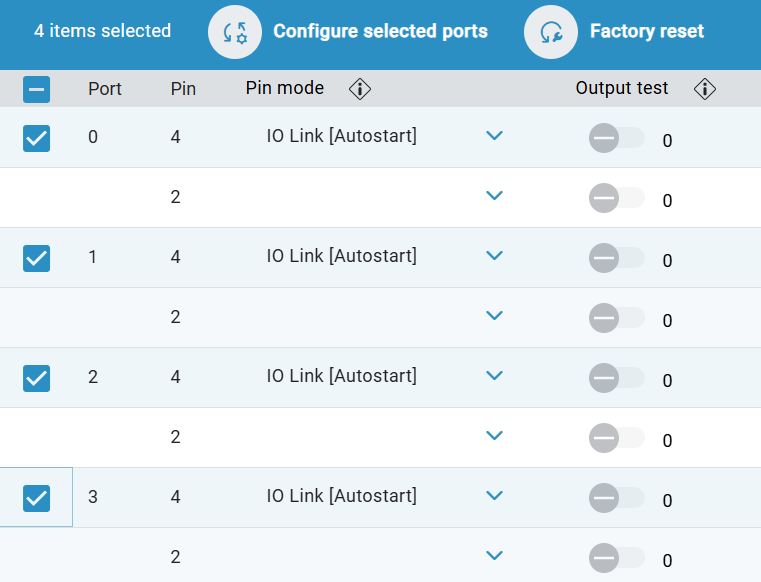

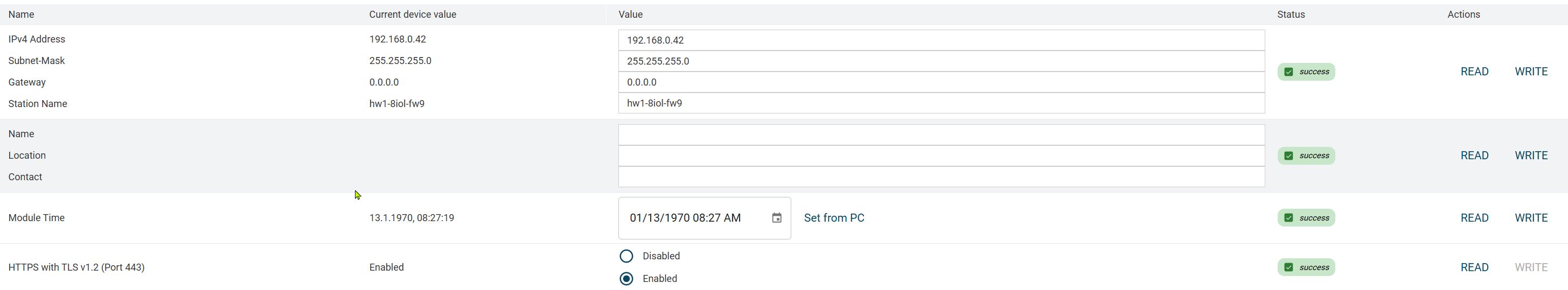

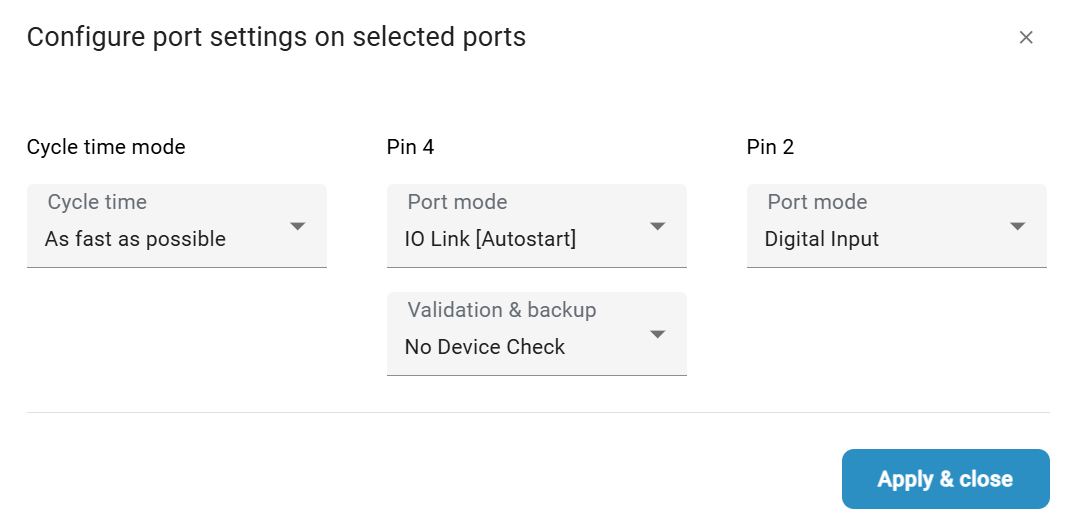

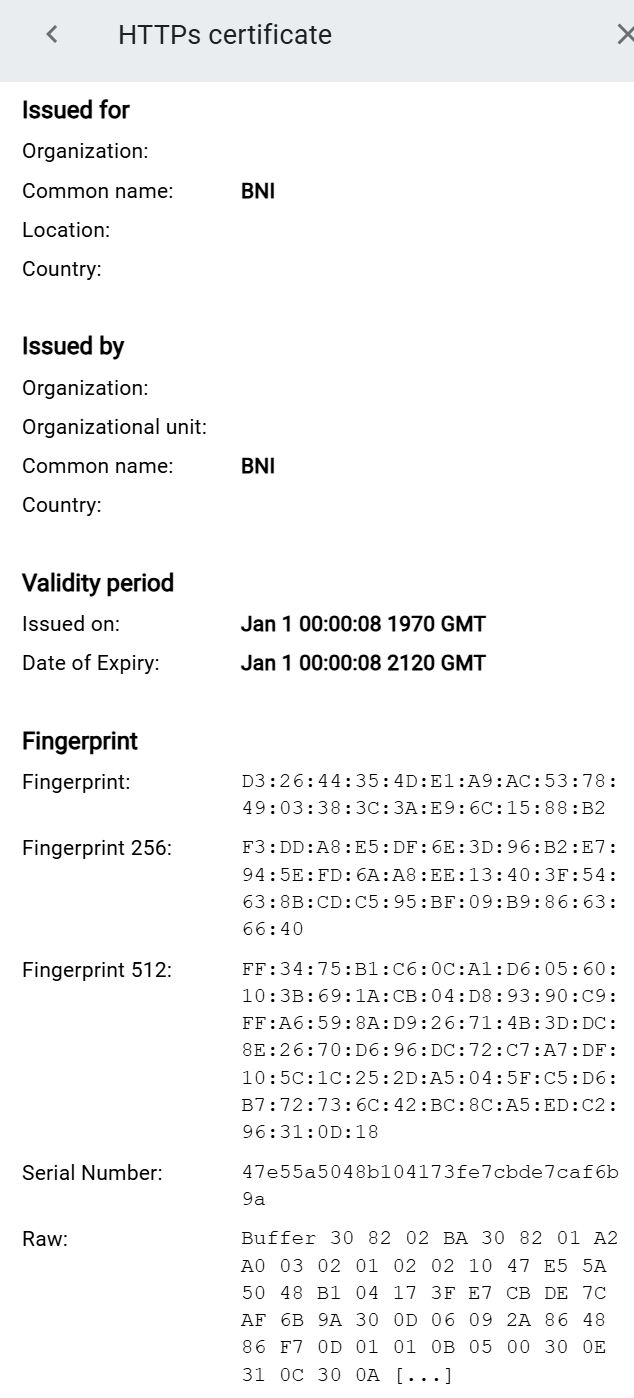

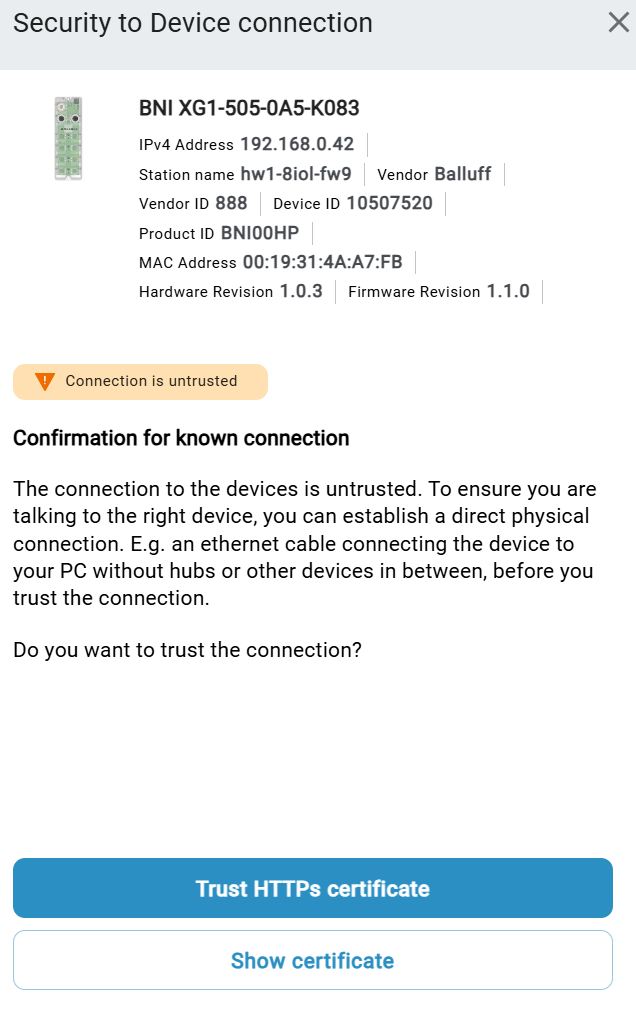

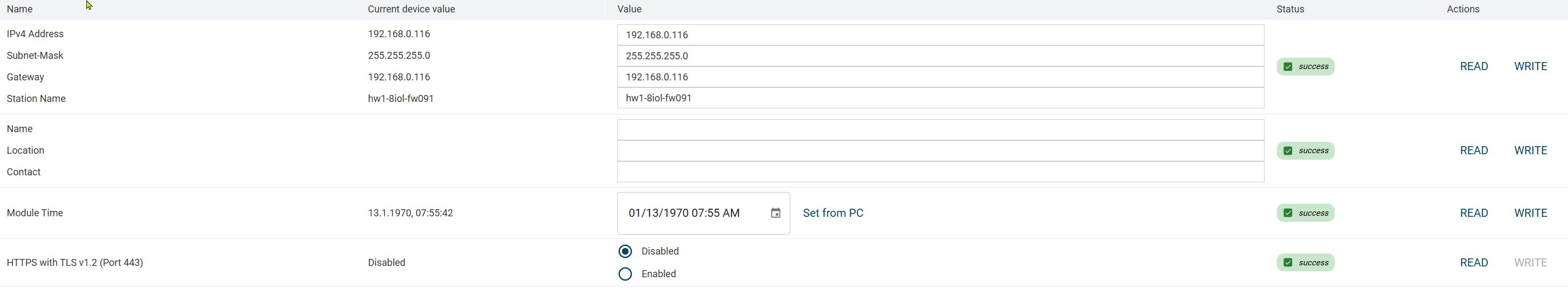

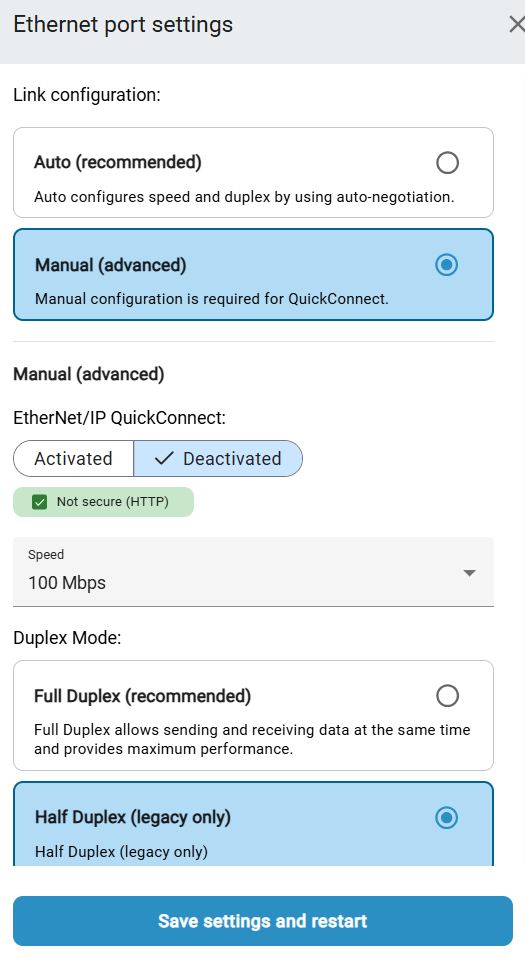

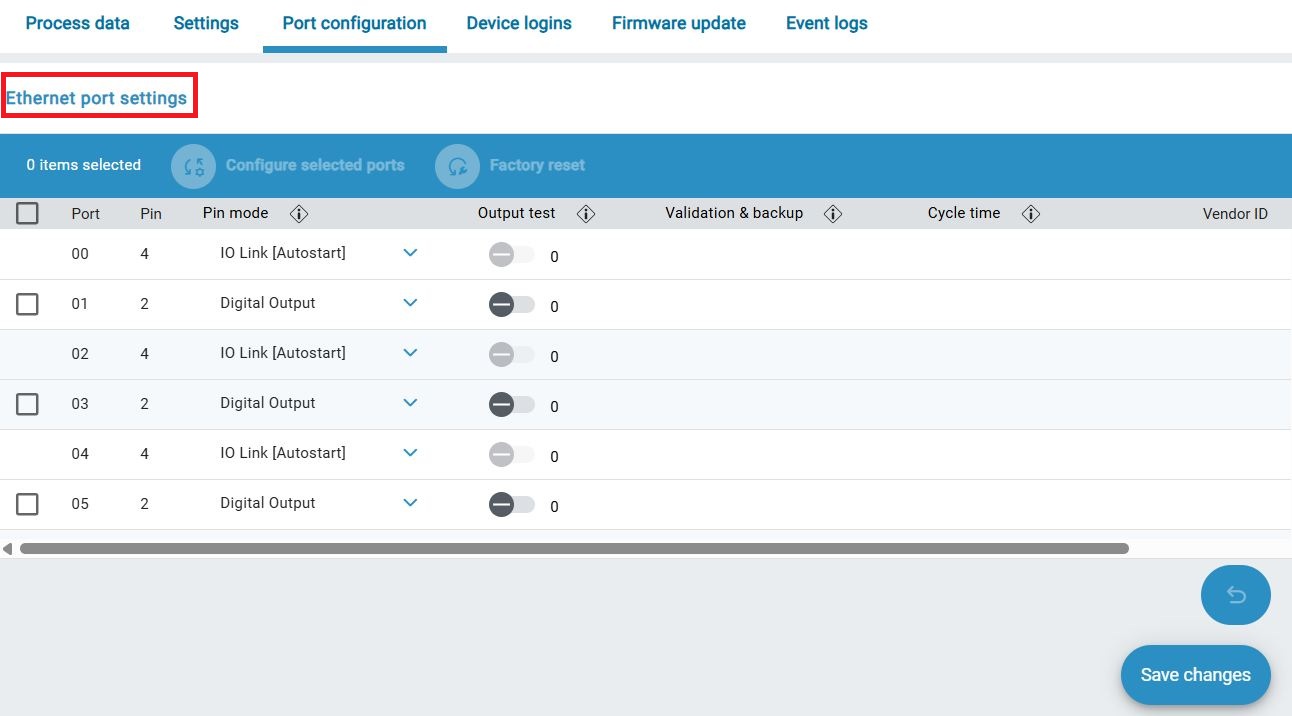

Přehled podrobností o síťovém modulu

_images/w_Overview_BNI.jpg

Poz.

Popis

1

Zobrazuje nejdůležitější informace pro identifikaci síťového modulu:
- ID výrobku
- Název zařízení
- ID výrobce

2

Zobrazí další podrobnosti o síťovém modulu.

3

Aktualizuje zobrazení podrobností o zařízení.

4

Umožňuje blikání LED diod síťového modulu pro snadnou identifikaci.

5

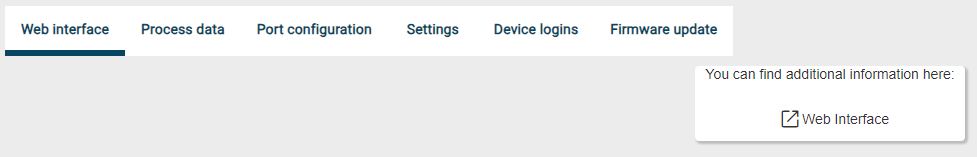

Otevře webové rozhraní v prohlížeči.

6

Oblast zobrazení podrobností o zařízení.

7

Zobrazuje stav připojení.

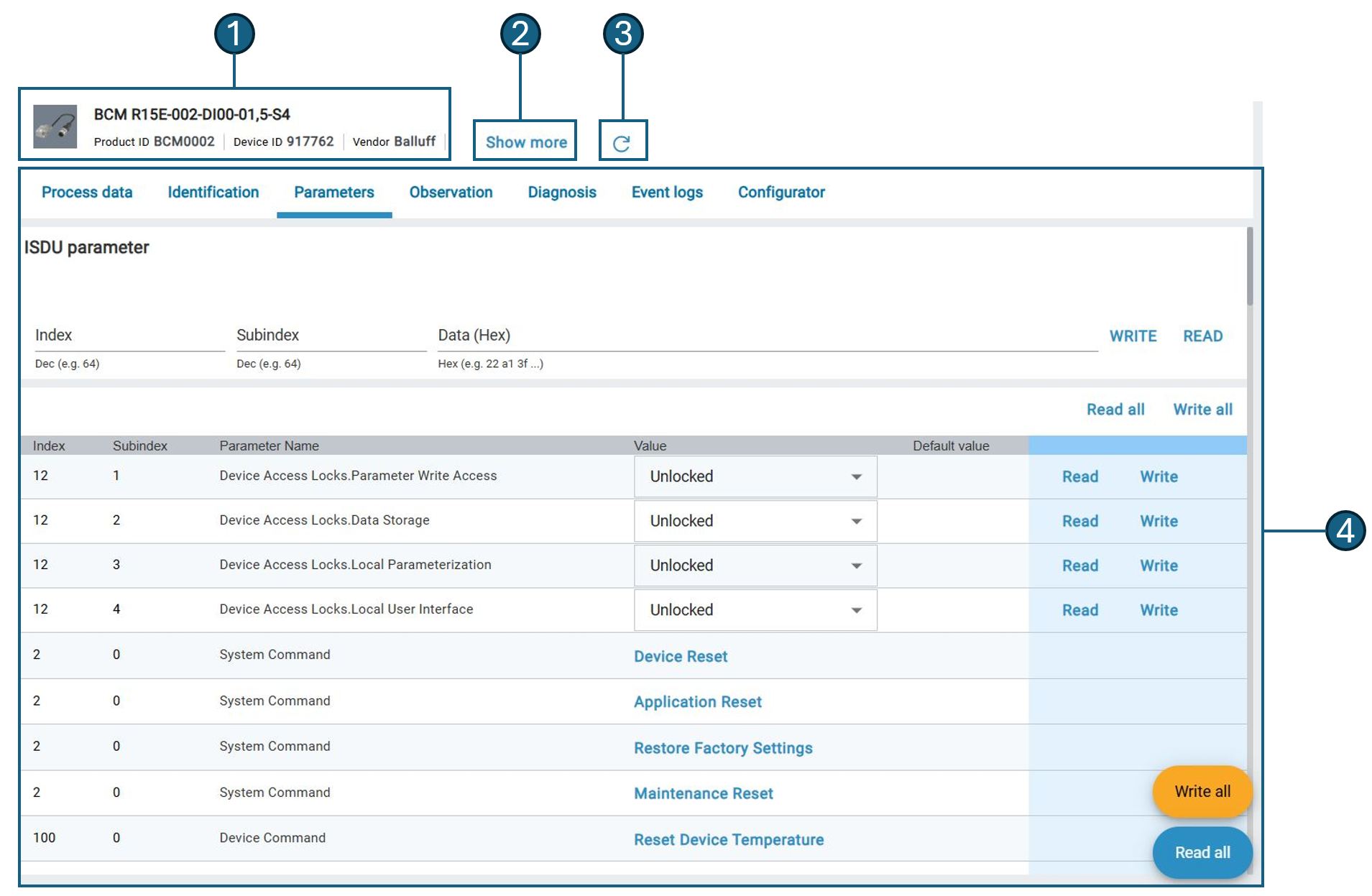

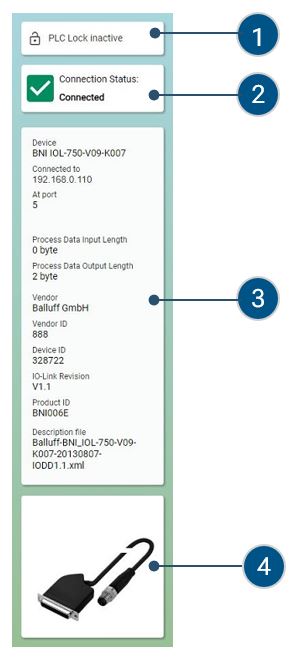

Podrobnosti o přehledové jednotce

_images/w_device_details.jpg

Poz.

Popis

1

Zobrazuje nejdůležitější informace pro identifikaci zařízení:
- ID produktu
- ID zařízení
- Výrobce

2

Zobrazí další podrobnosti o zařízení.

3

Aktualizuje zobrazení podrobností o zařízení.

4

Oblast zobrazení podrobností o zařízení.

Obecný provoz

Zobrazit detailní zobrazení

  1. Klikněte na Topologie na panelu funkcí.

  2. V části Balluff project vyberte síťový modul nebo zařízení, jehož podrobnosti chcete zobrazit.

  Zobrazí se podrobné zobrazení požadovaného síťového modulu nebo zařízení.

Aktualizace zobrazení detailu

  Otevřete podrobné zobrazení a klikněte na .

  Stav jednotek je aktualizován.

Poznámka

Stránka BET automaticky neaktualizuje stav zařízení v podrobném zobrazení. Zobrazený stav se proto může lišit od skutečného stavu.

Upravit zařízení

V podrobném zobrazení zařízení můžete upravovat následující údaje:

  • Parametry jednotky

  • ZPRACOVÁVAT DATA

  • ISDU-Parametry

Poznámka

V závislosti na zařízení IO-Link lze zobrazit další údaje, např. diagnostické informace, pozorování nebo konfigurátor.

Parametrizovat jednotky

Zobrazené parametry závisí na příslušném souboru s popisem jednotky. Podrobnosti o jednotlivých parametrech naleznete v uživatelské dokumentaci k jednotkám. Parametry, u kterých je přítomna volba WRITE, lze zapsat do fyzického zařízení.

Zobrazit parametry zařízení

Na kartách IDENTIFIKACE, PARAMETRY a ÚDAJE O PROCESU můžete filtrovat množství zobrazených informací.

  1. Klikněte na Topologie na panelu funkcí.

  2. Vyberte požadované zařízení v části Balluff project.

_images/Select_Device.jpg

  Zobrazí se podrobné zobrazení vybraného zařízení.

  1. Otevřete kartu Parametry.

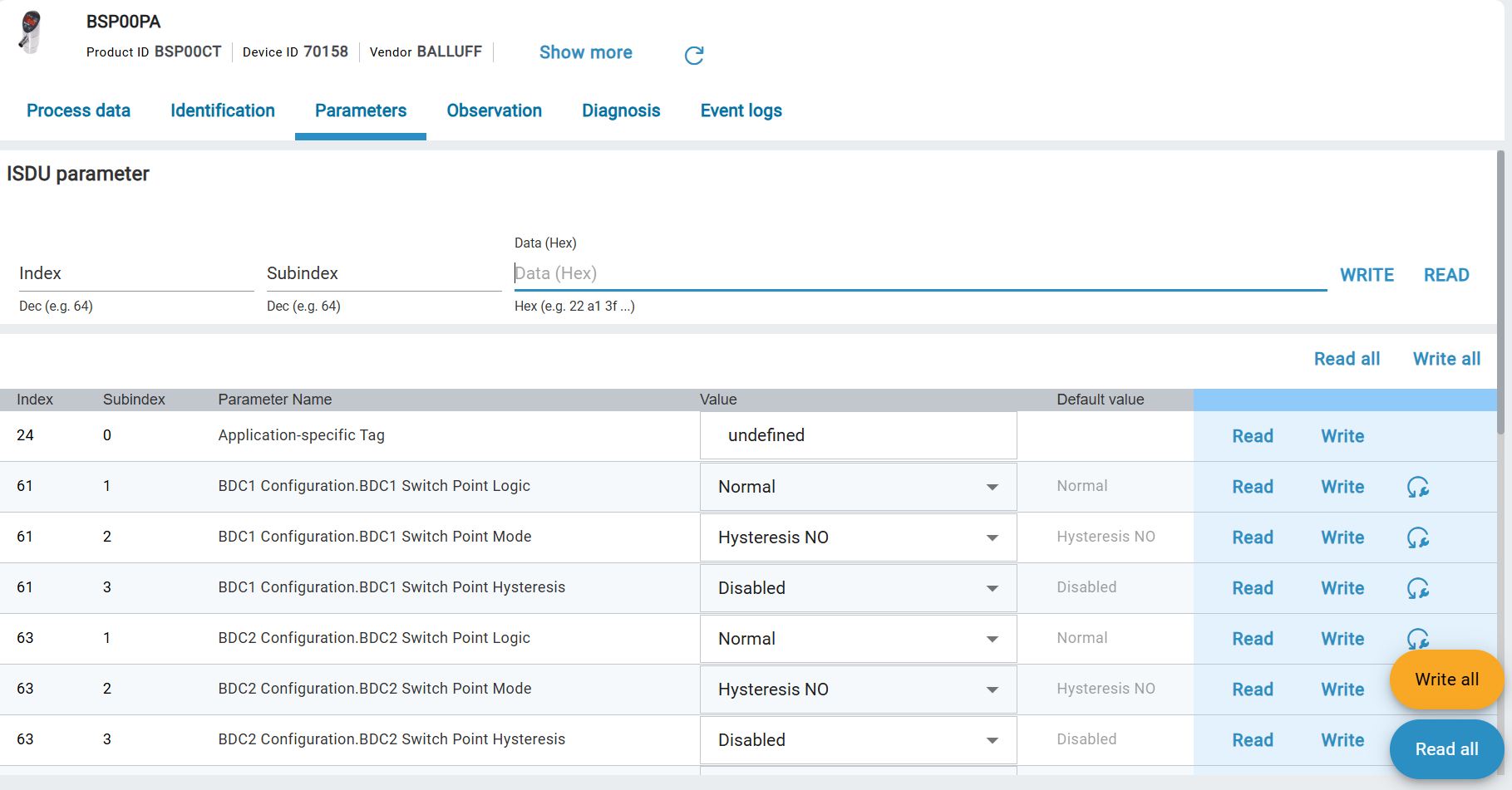

_images/w_Parameterdarstellung.jpg

Příklad: karta PARAMETRY

Nastavení parametrů jednotky

Soubory s popisem zařízení (IODD) určují na adrese BET , jak se parametry zobrazují a zda je lze měnit. Další informace o účincích nastavení parametrů naleznete v návodech k obsluze příslušných zařízení.

Pokud změníte parametr, bude to indikováno změnou stavu zařízení. Stav parametru se zobrazuje pomocí symbolů vpravo od pole s názvem parametru. Stav zařízení se aktualizuje pouze v případě, že zapíšete změny do fyzického zařízení nebo přečtete parametr zařízení ze zařízení.

Možné jsou následující stavy jednotky:

Symbol

Status

Popis

Bez
symbolu

Parametr:
Výchozí hodnota

Zobrazená hodnota parametru je výchozí hodnota
dodávky IODD. Může se lišit od skutečné hodnoty
v jednotce.

Parametr:
Úspěšné čtení/zápis

Zobrazený parametr byl úspěšně
načten z jednotky nebo úspěšně zapsán do jednotky po
změně.

Změna parametru

Hodnota byla změněna,
ale ještě nebyla přenesena do zařízení.
Klikněte na WRITE, hodnota se přenese do
zařízení (při úspěšném provedení se zobrazí zelené zaškrtnutí
).

Parametr:
Chybné čtení/zápis

Při čtení nebo zápisu parametru došlo k chybě
. Pokud byly ostatní parametry
úspěšně načteny, ale jeden nebo
více parametrů jednotky ne,
pak připojená jednotka
nepodporuje všechna nastavení IODD. Další
informace naleznete v dokumentaci k jednotce.

  1. Klikněte na Topologie na panelu funkcí.

  2. Vyberte požadované zařízení v části Balluff project.

  Zobrazí se podrobné zobrazení vybraného zařízení.

  1. Otevřete kartu Parametry.

  Zobrazí se parametry zařízení IO-Link.

  1. Změňte požadovaný parametr. Změnit lze pouze parametry, pro které je k dispozici funkce WRITE.

  Parametr je změněn a označen symbolem .

  1. Kliknutím na tlačítko WRITE přenesete změněnou hodnotu do fyzického zařízení.

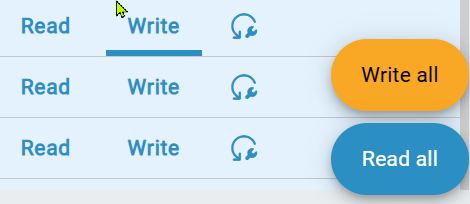

Načtení parametrů z jednotky

Nakonfigurované hodnoty parametrů můžete přepsat aktuálními hodnotami parametrů z fyzického zařízení. Máte možnost zvolit, zda se mají u promítaného zařízení přepsat všechny nebo jen některé parametry.

  1. Vyberte požadované zařízení IO-Link v topologii a klikněte na kartu Parametry.

  V pracovní oblasti se zobrazí podrobné zobrazení.

  1. Vyberte možnost Číst nebo Číst vše.

  Do projektu se načtou parametry z fyzického zařízení:

_images/w_daten_aus_geraet_laden.jpg

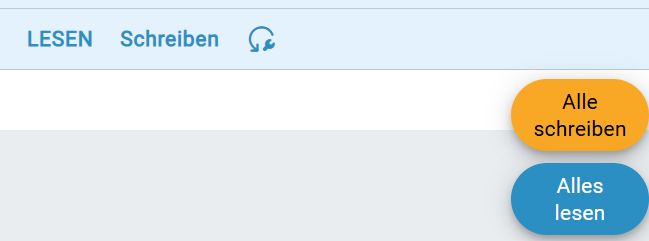

Zápis parametrů do zařízení

Hodnoty parametrů z fyzického zařízení můžete přepsat hodnotami parametrů z promítaného zařízení. Máte možnost zvolit, zda se mají do fyzického zařízení zapisovat všechny nebo jen některé parametry.

Poznámka

Tuto funkci lze spustit pouze v případě, že není připojen žádný PLC, protože pak nelze měnit parametry.

Varování

NEBEZPEČÍ NEHODY! Změnou dat parametrů lze měnit spínací body a data zařízení IO-Link. Před resetováním/zápisem změn se ujistěte, že v důsledku změny nemůže dojít k nehodě nebo poškození. Funkce se nesmí používat, pokud by v důsledku čtení/zápisu procesních dat mohlo dojít k nehodě/poškození.

  1. Vyberte požadované zařízení IO-Link v topologii a klikněte na kartu Parametry.

  V pracovní oblasti se zobrazí podrobné zobrazení.

  1. Vyberte možnost Zapsat nebo Zapsat vše.

  Parametry z nakonfigurovaného zařízení jsou přepsány parametry z fyzického zařízení.

_images/w_daten_ins_geraet_schreiben.jpg

Poznámka

Pokud chcete obnovit výchozí hodnoty některých parametrů, klikněte na Obnovit výchozí hodnotu.

_images/wiederherstellen.jpg

Úprava procesních dat

Můžete zobrazit aktuální procesní data jednotky. Procesní data se automaticky aktualizují každých 500 ms.

Varování

NEBEZPEČÍ NEHODY! Zápisem procesních dat lze měnit elektrické signály a data ze senzorů nebo spouštět akční členy. Před zápisem procesních dat se ujistěte, že v důsledku zápisu dat nemůže dojít k nehodě nebo poškození. Funkce se nesmí používat, pokud by v důsledku zápisu procesních dat mohlo dojít k nehodě/poškození.

Poznámka

Procesní data nelze zapisovat, pokud je síťový modul IO-Link, ke kterému je zařízení IO-Link připojeno, připojen k PLC.

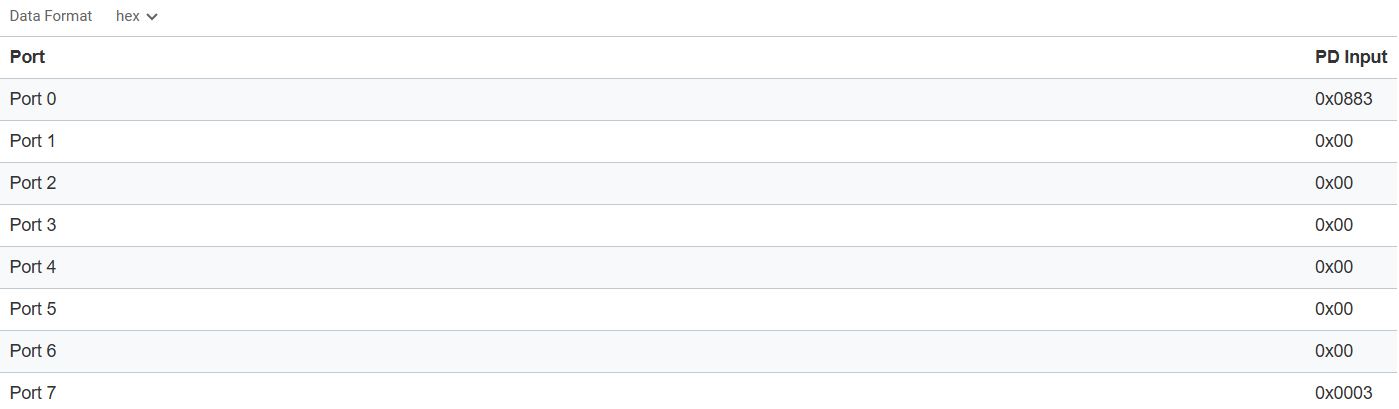

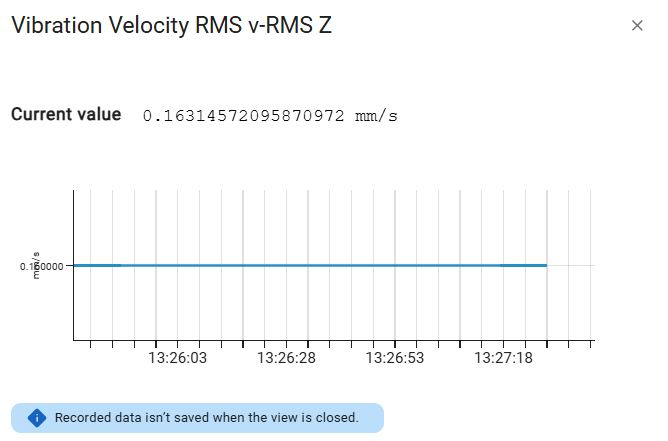

Zobrazení procesních dat

  1. Klikněte na Topologie na panelu funkcí.

  2. Vyberte požadované zařízení v části Balluff project.

  Zobrazí se podrobné zobrazení vybraného zařízení.

  1. Otevřete kartu PROCESS DATA.

  Zobrazí se procesní data jednotky:

_static/images/media/w_Prozessdaten.jpg

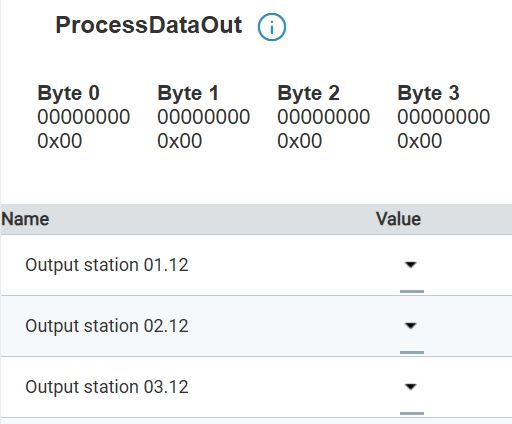

Změna datových výstupů procesu

Můžete ovlivnit určité výstupy procesních dat, pokud to aktuálně uvažované zařízení IO-Link podporuje.

  V části Process Data Out vyberte ze seznamu parametr, jehož výstup chcete změnit.

_images/w_prozessdaten_output_aendern.jpg

  Procesní údaje se nastaví podle vašeho výběru.

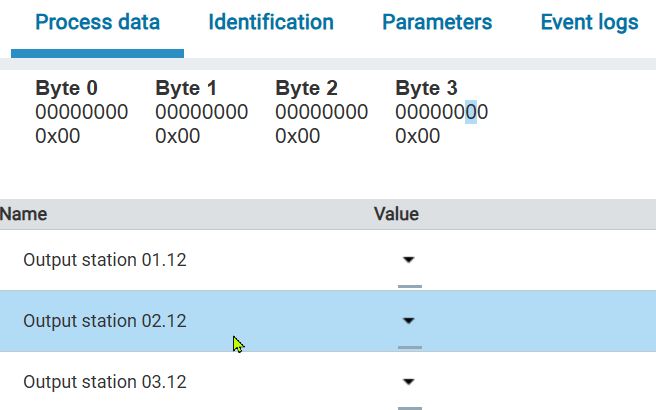

Zobrazení bajtů a bitů hodnoty dat procesu

Můžete zobrazit, ve kterém bitu nebo bajtu je obsažena určitá hodnota procesních dat.

  Přesuňte ukazatel myši na konkrétní parametr procesu.

  Příslušný bajt nebo bit je zvýrazněn modře.

_images/w_prozessdaten_bitanzeige.jpg

Výstupní napětí = 00001111 (byte 0)

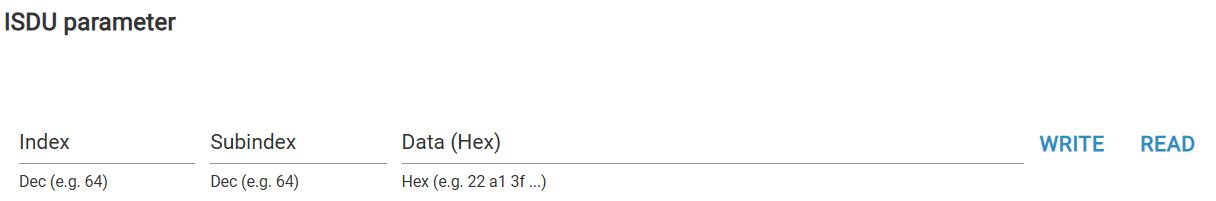

Úprava parametrů ISDU

ISDU se používá pro acyklický přenos dat parametrů. K parametrům ISDU (Indexed Service Data Unit) máte přístup prostřednictvím indexu a subindexu. Data se zobrazují v surovém hexadecimálním formátu. Tuto funkci můžete použít také pro obecná zařízení IO-Link, pokud nebyla nalezena žádná IODD.

  1. Klikněte na Topologie na panelu funkcí.

  2. Vyberte požadované zařízení v části Balluff project.

  Zobrazí se podrobné zobrazení vybraného zařízení.

  1. Otevřete kartu Parametry.

  Zobrazí se parametry ISDU jednotky:

_images/w_ISDU_Parameter.jpg

  1. Zadejte hodnotu indexu a subindexu.

  2. Kliknutím na tlačítko WRITE zapíšete hodnoty do zařízení nebo kliknutím na tlačítko READ načtete aktuální hodnoty parametrů.

Konfigurace zařízení BCM pomocí konfigurátoru

Průvodce konfigurací BCM umožňuje snadnou konfiguraci senzorů BCM pro monitorování vibrací motorů, čerpadel, ventilátorů nebo kompresorů. Přitom se definují mezní hodnoty vibrací v závislosti na výkonové třídě jednotky a na základě zavedených norem ISO. Následující senzory BCM jsou podporovány stránkou Balluff :

  • BCM0001 (BCM R15E-001-DI00-01,5-S4)

  • BCM0002 (BCM R15E-002-DI00-01,5-S4)

  • BCM R16E-004-CI01-01,5-S4

  • BCM R16E-004-CI02-01,5-S4

Pro kamenivo se používají následující normy ISO:

  • Motory: ISO 20816-3

  • Čerpadla: ISO 10816-7

  • Ventilátor: ISO 14694

  • Kompresory: ISO 10816-3 a ISO 20816-3

Pokud se na sledovanou jednotku nevztahuje žádná z uvedených norem ISO, je třeba pro citlivé mezní hodnoty stanovit empirické hodnoty.

Poznámka

Konfigurátor je k dispozici pouze v případě, že je zařízení BCM fyzicky přítomno.

Načtení konfigurace BCM

Pokud jste již vytvořili konfiguraci BCM pro senzor, můžete ji načíst a upravit.

  1. Klikněte na Topologie na panelu funkcí.

  2. Vyberte požadované zařízení v části Balluff project.

  Zobrazí se podrobné zobrazení vybraného zařízení.

  1. Otevřete kartu CONFIGURATOR.

  Zobrazí se konfigurátor BCM.

_images/w_BCM_Overview.JPG

  1. Chcete-li načíst hotovou konfiguraci BCM, klikněte na .

   Otevře se průzkumník souborů.

  1. Přejděte na požadovaný konfigurační soubor BCM a klikněte na tlačítko Otevřít.

  Zobrazí se konfigurace BCM se stávajícími monitorovacími funkcemi.

_images/w_BCM_Configuration_Overview.jpg

Vytvoření konfigurace BCM

  1. Klikněte na Topologie na panelu funkcí.

  2. Vyberte požadované zařízení v části Balluff project.

  Zobrazí se podrobné zobrazení vybraného zařízení.

  1. Otevřete kartu CONFIGURATOR.

  Zobrazí se konfigurátor BCM.

_images/w_BCM_Overview.JPG

  1. Chcete-li vytvořit novou konfiguraci, vyberte typ stroje, který chcete sledovat.

  Spustí se průvodce konfigurací pro sledovaný typ stroje:

_images/w_BCM_Standard.JPG

Krok 1: Monitorovací funkce (příklad: „ISO 20816-3“)

  1. Vyberte monitorovací funkci a klikněte na tlačítko Další.

  2. Vyberte vstupní data. Pro typ stroje „motor“ jsou to následující údaje:

    • Třída Power

    • Výška nápravy

    • Rozsah rychlosti

    • Substruktura

    • Vyrovnání osy otáčení

_images/w_BCM_Eingangsdaten.JPG

  1. Klikněte na tlačítko NEXT.

  Zobrazí se krok „Limity alarmu“. Zde se zobrazují předem zvolené mezní hodnoty vibrací v souladu s příslušnou normou ISO. Přesto je můžete přizpůsobit svým individuálním požadavkům.

_images/w_BCM_Alarm.JPG

  1. Nastavte požadované mezní hodnoty a klikněte na tlačítko NEXT.

  Funkce monitorování je plně nakonfigurována.

  1. Přiřaďte monitorovací funkci název.

_images/w_BCM_Save_Sconfiguration.JPG

  1. Chcete-li monitorovací funkci nahrát přímo do snímače, klikněte na tlačítko Nahrát monitorovací funkci.

  2. Chcete-li vytvořit novou monitorovací funkci, klikněte na tlačítko Vytvořit novou monitorovací funkci.

  3. Konfigurátor ukončíte kliknutím na tlačítko Done.

Nahrání konfigurace BCM do zařízení

  1. Načtěte konfiguraci BCM, viz Načtení konfigurace BCM.

  2. Klikněte na tlačítko Nahrát do zařízení.

  Monitorovací funkce jsou nahrány do zařízení.

_images/w_BCM_Configuration_Upload.JPG

Přidání konfigurace BCM

Do každé konfigurace BCM můžete přidat až 3 monitorovací funkce.

  1. Načtěte konfiguraci BCM, viz Načtení konfigurace BCM.

  2. Klikněte na tlačítko Přidat monitorovací funkci.

  Spustí se průvodce konfigurací pro sledovaný typ stroje.

  1. Vytvořte monitorovací funkci, viz Vytvoření konfigurace BCM, od kroku 4.

Odstranění monitorovacích funkcí konfigurace BCM

Můžete odstranit jednu nebo všechny monitorovací funkce konfigurace BCM:

  1. Načtěte konfiguraci BCM, viz Načtení konfigurace BCM.

  2. Chcete-li odstranit monitorovací funkci, klikněte na tlačítko .

  Zobrazí se následující varovná zpráva.

_images/w_delete_BCM.jpg

  1. Klikněte na tlačítko Odstranit.

  Funkce monitorování je zrušena.

  1. Chcete-li odstranit všechny existující monitorovací funkce v jednom kroku, klikněte na tlačítko Odstranit vše.

  Zobrazí se následující varovná zpráva.

_images/w_delete_all_BCM.jpg

  1. Klikněte na tlačítko Odstranit.

  Všechny monitorovací funkce jsou zrušeny.

Stáhnout konfiguraci BCM

  1. Načtěte konfiguraci BCM, viz Načtení konfigurace BCM.

  2. Klikněte na .

  Otevře se průzkumník souborů.

  1. Zadejte název souboru, přejděte do požadovaného umístění a klikněte na tlačítko Uložit.

  Konfigurace BCM je uložena jako soubor.

Tisk konfigurace BCM

  1. Načtěte konfiguraci BCM, viz Načtení konfigurace BCM.

  2. Klikněte na tlačítko Zobrazení konfigurace.

  Otevře se dialogové okno tisku systému Windows.

  1. Vyberte požadované nastavení tisku.

  Vytvoří se a vytiskne dokument s konfiguračními nastaveními BCM.

Úprava konfigurace BCM

  1. Načtěte konfiguraci BCM, viz Načtení konfigurace BCM.

  2. Klikněte na .

  Spustí se průvodce konfigurací funkce monitorování.

  1. Upravte funkci monitorování, viz Vytvoření konfigurace BCM, od kroku 5.

Import konfigurace BCM

  1. Načtěte konfiguraci BCM, viz Načtení konfigurace BCM.

  2. Klikněte na .

  Zobrazí se následující zpráva.

_images/w_BCM_import.jpg

  1. Klikněte na tlačítko Accept.

  Otevře se průzkumník souborů.

  1. Přejděte na požadovaný soubor a klikněte na tlačítko Otevřít.

  Konfigurace BCM je importována.

Konfigurace jednotek BTL pomocí konfigurátoru

Stránka BET podporuje konfiguraci zařízení BTL. Na kartě CONFIGURATOR najdete nejdůležitější možnosti nastavení a parametry, které potřebujete ke konfiguraci zařízení BTL. V zásadě můžete zařízení BTL parametrizovat také prostřednictvím karty PARAMETR.

Poznámka

Konfigurátor je k dispozici pouze v případě, že je zařízení BTL fyzicky přítomno.

Konfigurace výstupů

Pro každý ze dvou výstupů můžete vybrat jednu ze dvou solenoidů a přiřadit jí funkci.

V části Výběr snímače polohy vyberte solenoid, který chcete přiřadit výstupu. V části Výběr funkce vyberte funkci, kterou chcete výstupu přiřadit:

  • Pozice: Měří aktuální polohu magnetu.

  • Rozdíl poloh: Měří rozdíl mezi dvěma magnety.

  • Velocity: Měří změnu rychlosti magnetu.

Definice rozsahu měření

V rámci měřicího rozsahu určeného zařízením BTL můžete definovat měřicí rozsah příslušného výstupu zadáním nulového a koncového bodu. Podle vašich změn se zobrazí charakteristická křivka zařízení BTL:

_images/g_BTL_Diagramm_0.jpg

Oblast

Význam

a

Mimo rozsah měření, zařízení BTL přepíná Chyba.

b

Rozsah tolerance nulový bod

c

Definovaný rozsah měření

d

Rozsah tolerance Koncový bod

e

Mimo rozsah měření, zařízení BTL přepíná Chyba.

  1. Nulový bod zadejte do pole Nulový bod a koncový bod měřicího rozsahu do pole Koncový bod. Případně můžete použít posuvník.
      Diagram s aktuálním rozsahem měření se aktualizuje podle zadaných údajů:

_images/w_BTL_Range1.jpg

Příklad: nulový bod = 0, koncový bod = 800

_images/w_BTL_Range2.jpg

Příklad: Nulový bod = 100, koncový bod = 500

  1. Chcete-li pozici přijmout, klikněte na tlačítko Napsat. Chcete-li také zapsat pozici přímo do zařízení, klikněte na tlačítko Učit.

  2. Volitelně: V případě potřeby změňte jednotku měřicího rozsahu (osa X charakteristické křivky). Za tímto účelem vyberte požadovanou jednotku z rozevíracího seznamu:

_images/w_BTL_Einheit.jpg

  1. Chcete-li změnit výstupní napětí zařízení BTL odpovídající měřicím bodům, klikněte na tlačítko More parameters (Další parametry).
       Zobrazí se vstupní pole pro výstupní napětí (osa Y):

_images/w_BTL_More_Parameters_1.jpg

  1. Zadejte požadovaná výstupní napětí:
       Charakteristická křivka zařízení BTL se odpovídajícím způsobem změní:

_images/w_BTL_Changed_Parameters.jpg

Příklad: Nulový bod = 8000 mV

  1. Kliknutím na tlačítko Zapsat všechny parametry zapíšete změněné hodnoty do zařízení BTL.
      Hodnoty se do zařízení BTL zapíší podle vašeho zadání. Tím je konfigurace dokončena.

Obnovení nastavení snímače

Pro resetování aktuálních hodnot zařízení BTL máte dvě možnosti:

  • Nastavení pro konkrétní technologickou aplikaci můžete resetovat na předem definovanou výstupní hodnotu, aniž byste museli přerušit připojení k zařízení BTL.

  • Hodnoty můžete obnovit na tovární nastavení.

  1. Chcete-li obnovit tovární nastavení zařízení BTL, klikněte na tlačítko Nastavit tovární nastavení.

  2. Chcete-li resetovat aplikaci specifickou pro technologii zařízení BTL na předdefinované hodnoty, klikněte na tlačítko Resetovat aplikaci.

Invertování charakteristické křivky senzoru

Hodnotu nulového bodu a hodnotu koncového bodu můžete prohodit, a tím invertovat charakteristickou křivku.

  Chcete-li invertovat charakteristickou křivku snímače, klikněte na tlačítko More parameters a poté na tlačítko Invert characteristic curve.
   Charakteristická křivka snímače je invertována.

_images/w_BTL_InvertCurve.jpg

Příklad: Obrácená charakteristická křivka

Výměna hodnot parametrů

Hodnoty parametrů výstupu 1 a výstupu 2 můžete prohodit.

  Chcete-li vyměnit hodnoty parametrů, klikněte na a vyberte možnost Vyměnit hodnoty.

  Hodnoty parametrů výstupu 1 a výstupu 2 se prohodí.

Kopírování hodnot parametrů

Hodnoty parametrů můžete kopírovat mezi výstupy.

  Chcete-li zkopírovat hodnoty parametrů, klikněte na a vyberte možnost Kopírovat hodnoty z výstupu 1 na výstup 2 nebo Kopírovat hodnoty z výstupu 2 na výstup 1.

  Hodnoty parametrů se odpovídajícím způsobem zkopírují.
