Úprava topologie

06.11.2024 | 2405 slov | 12 min čtení

Přejmenování topologie

Nové nebo stávající topologie můžete přejmenovat v zobrazení „Úprava topologie“.

1. Klikněte na vedle názvu topologie.

  Zobrazí se vstupní pole pro zadávání textu.

Přiřazení názvu topologie

2. Zadejte požadovaný název a potvrďte zadání pomocí nebo zadání zrušte pomocí .

  Topologie je přejmenována.

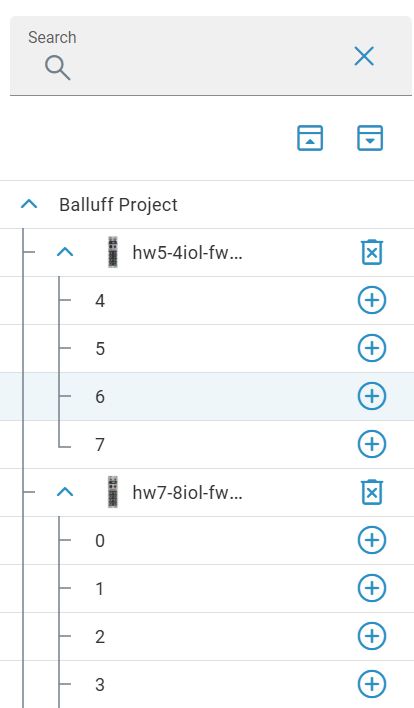

Úprava zařízení v topologii pomocí kontextové nabídky

Zařízení již vložená do topologie lze upravovat prostřednictvím kontextové nabídky pomocí pravého tlačítka myši nebo poklepáním. Prostřednictvím kontextové nabídky lze provádět následující funkce:

• Odstranění jednotek z topologie

• Kopírování sady parametrů jednotky a její vložení do jiné jednotky

• Klonování zařízení

• Dotaz a zobrazení aktuálního stavu jednotky

• UPDATE IODD

Odstranění jednotek z topologie

  V topologii klikněte pravým tlačítkem myši na zařízení, které chcete odstranit, a vyberte možnost DELETE DEVICE.

  Jednotka je z topologie odstraněna.

Kopírování a vložení sady parametrů jednotek

Aktuální sadu parametrů jednotky můžete zkopírovat a vložit do jiné jednotky.

K tomu musí být splněny následující požadavky:

• Obě jednotky jsou identické modely.

• Obě jednotky mají stejnou verzi IO-Link.

1. V topologii klikněte pravým tlačítkem myši na jednotku, jejíž sadu parametrů chcete zkopírovat do jiné jednotky, a vyberte možnost KOPÍROVAT PARAMETRY.

  Sada parametrů se zkopíruje do vyrovnávací paměti. 2.
V topologii klikněte pravým tlačítkem myši na jednotku, do které chcete zkopírovanou sadu parametrů vložit, a vyberte možnost PASTE PARAMETER.

  Předchozí sada parametrů se přepíše novou sadou parametrů. Obě jednotky mají nyní stejnou parametrizaci.

KLONOVAT ZAŘÍZENÍ

V topologii můžete klonovat jednotky. Klonovaná jednotka má stejné parametry jako jednotka, ze které byla klonována. Klonované zařízení není připojeno k síťovému modulu IO-Link, a proto může být připojeno jako běžné zařízení.

  V topologii klikněte pravým tlačítkem myši na zařízení, které chcete klonovat, a vyberte možnost CLONE DEVICE.

  Do topologie je vložena identická jednotka.

Dotaz a zobrazení aktuálního stavu jednotky

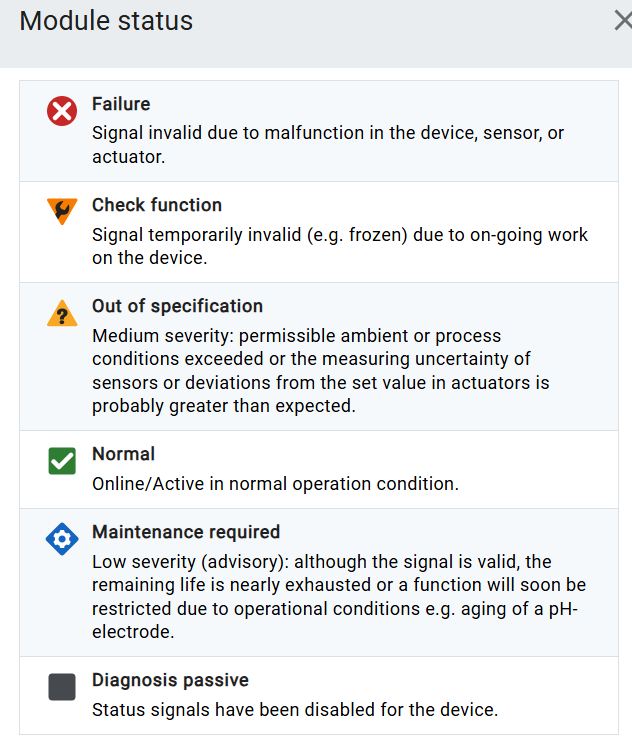

Stav zařízení IO-Link a síťových modulů fyzické topologie je cyklicky dotazován a aktualizován. Stavy se zobrazují následovně:

Symbol	Příklad obrázku	Popis
		Na portu síťového modulu IO-Link je přítomno jiné zařízení IO-Link , než bylo dříve přítomno v topologii.
		Spojení s jednotkou je přerušeno.
		Síťový modul IO-Link je v současné době řízen paměťovým řadičem .
BEZ		Spojení je navázáno

  V topologii klikněte pravým tlačítkem myši na jednotku, jejíž aktuální stav jednotky chcete zjistit, a vyberte možnost UPDATE.

  Zobrazí se stav jednotky.

UPDATE IODD

Für unbekannte (generische) IO-Link-Geräte oder nicht übereinstimmende Geräte ist ein Hinzufügen der entsprechenden Gerätebeschreibungsdatei notwendig. Dazu stehen Ihnen drei Wege zur Verfügung:

1. Prostřednictvím kontextové nabídky.

   Aktualizace IODD prostřednictvím kontextové nabídky

     Klicken Sie in der Topologie mit der rechten Maustaste das unbekannt/nicht übereinstimmendes Gerät, dessen Gerätebeschreibungsdatei Sie aktualisieren möchten, und wählen Sie IODD AKTUALISIEREN.



     Parametry jednotky se aktualizují podle automaticky importovaného souboru s popisem jednotky.

2. Über die Funktion IODDs aktualisieren in der Topologie. Beachten sie, dass die Funktion erst sichtbar wird, wenn Sie ein unbekanntes Gerät anklicken.

     Klicken Sie in der Topologie mit der linken Maustaste das unbekannt/nicht übereinstimmendes Gerät, dessen Gerätebeschreibungsdatei Sie aktualisieren möchten, und wählen Sie IODDs aktualisieren.



3. Und schließlich in der Ansicht Topologiebearbeitung über die Funktion Gerät importieren.

     Klicken Sie IODD FINDER, um die IODD aus dem Internet herunterzuladen, siehe Stáhněte si soubor s popisem jednotky z internetu. Importieren Sie anschließend die IODD in den Gerätekatalog, siehe Import souborů s popisem zařízení und aktualisieren Sie sie für das Gerät über das Kontextmenü.



Průběžná kontrola stavu připojení

Můžete průběžně kontrolovat stav připojení jednotek pro skenované topologie.

  Na úvodní obrazovce aktivujte přepínač Kontrolovat stav připojení.

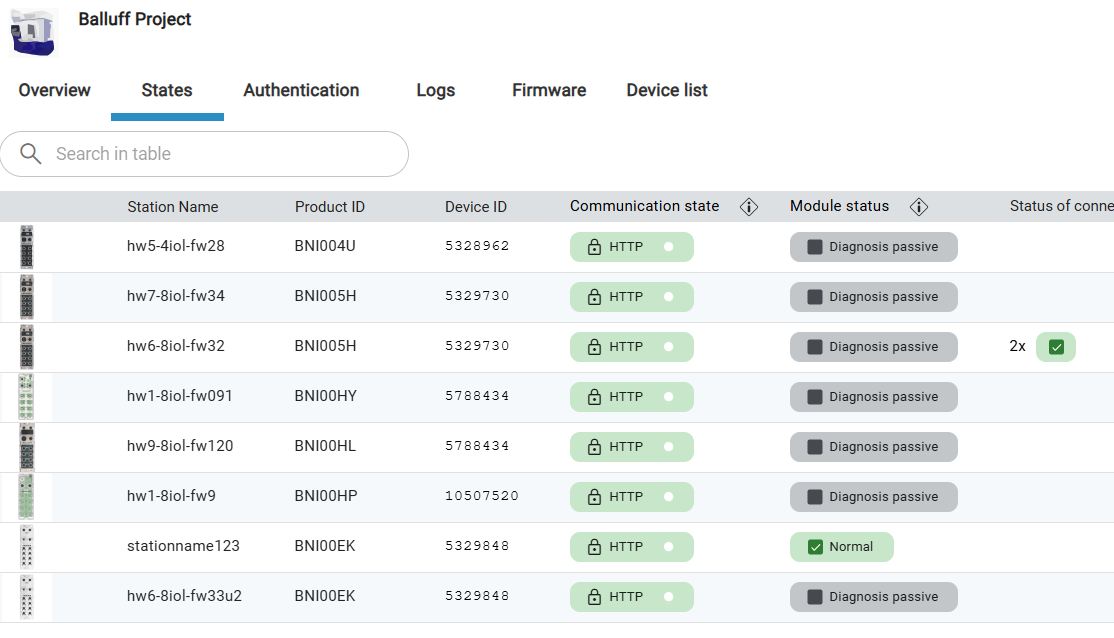

  Stav připojení síťových modulů IO-Link je průběžně kontrolován. Zobrazují se IP adresy připojených zařízení. Ze síťových modulů IO-Link jsou vyčítána aktuální oznámení.

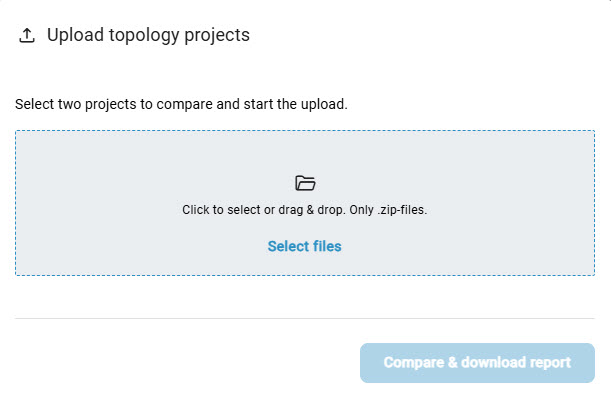

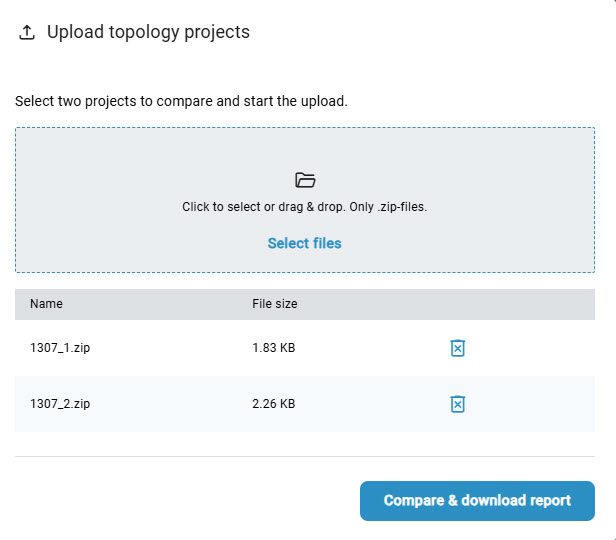

Porovnání parametrů dvou zařízení IO-Link v projektované topologii

Můžete porovnat parametry dvou zařízení IO-Link mezi sebou a rychle zjistit a opravit rozdíly v nastavení. Zařízení různých typů lze porovnávat i mezi sebou.

Předpoklad: IODD musí být k dispozici pro obě zařízení na adrese BET .

Takto lze porovnat parametry dvou zařízení IO-Link ve stejné topologii:

1. Podržte stisknutou klávesu Ctrl a vyberte dvě zařízení IO-Link, která chcete porovnat.

  V pravém horním rohu hlavního zobrazení se zobrazí tlačítko * COMPARE DEVICES*.

2. Klikněte na tlačítko POROVNAT ZAŘÍZENÍ.

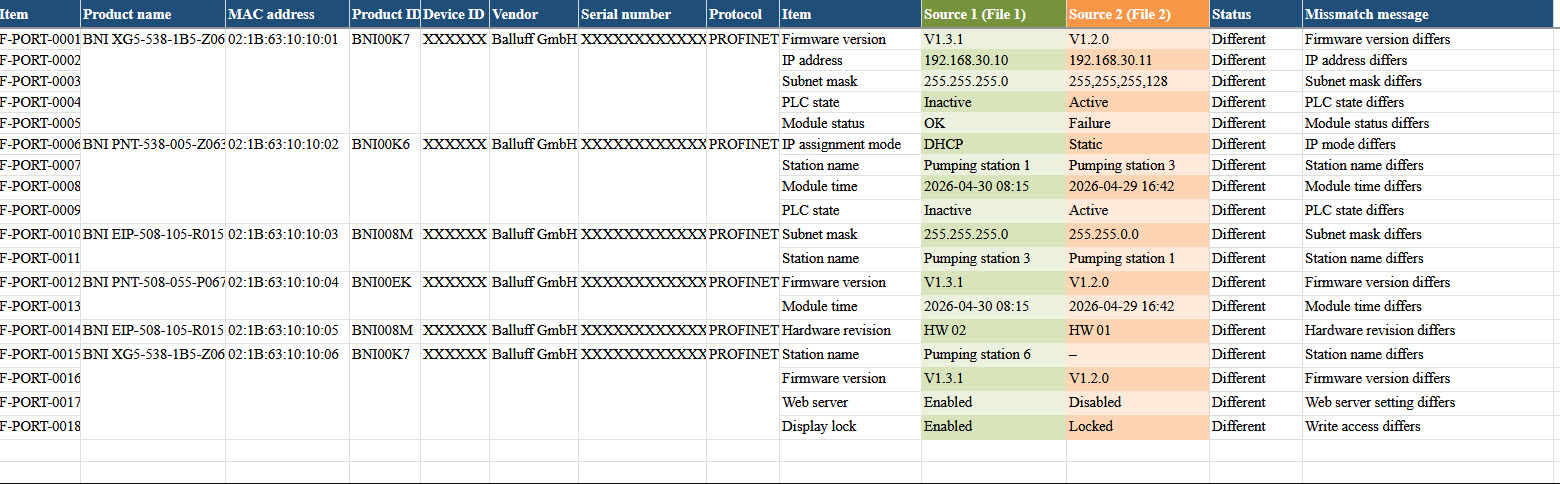

  Obě jednotky se porovnají a výsledek se zobrazí v dialogu:

Ve dvou sloupcích jsou uvedeny parametry obou jednotek (zdroj: [název vašeho projektu BET]).

3. Porovnejte hodnoty parametrů obou jednotek, viz Vzájemné porovnání parametrů jednotek.

4. Kliknutím na tlačítko Použít změny použijete výběr parametrů a zavřete zobrazení.

Chcete-li zapsat změněné hodnoty parametrů do provozních zařízení, viz Zápis parametrů do jednotky.

Správa topologie

Pro správu topologií a v nich použitých síťových modulů a zařízení IO-Link můžete zobrazit a exportovat seznam všech zařízení. Kromě toho můžete zobrazit další přehled se seznamem všech síťových modulů IO-Link a připojených zařízení.

Zobrazení a export seznamu všech zařízení

Můžete zobrazit seznam všech síťových modulů IO-Link a zařízení IO-Link přítomných v aktuální topologii. Seznam usnadňuje dokumentaci topologie IO-Link instalované ve stroji/systému tím, že umožňuje jeho uložení do souboru CSV - kompatibilního s programem Excel a mnoha dalšími softwarovými produkty. Seznam lze také exportovat jako seznam dílů pro webový obchod Balluff, což usnadňuje poptávání a objednávání zařízení.

Pokud jsou zařízení umístěna v topologii v hlavním zobrazení nebo v editaci topologie, můžete tato zařízení zobrazit jako seznam s podrobnými informacemi o zařízeních, když se přepnete do seznamu zařízení.

1. Klikněte na Seznam zařízení na panelu funkcí.

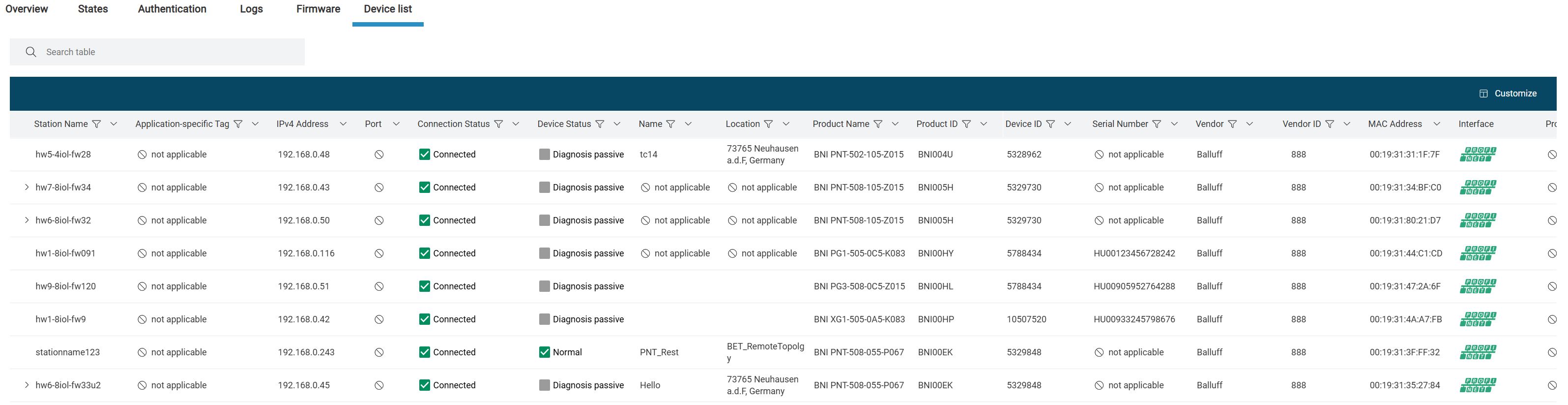

  Zobrazí se seznam jednotek.

Poznámka

Zobrazení tabulky si můžete přizpůsobit, viz Přizpůsobení zobrazení tabulky.

2. Chcete-li exportovat seznam jednotek, klikněte na tlačítko EXPORT.

  Zobrazí se následující nabídka:

3. Máte následující možnosti:

• EXPORTOVAT SEZNAM ZAŘÍZENÍ: Tuto možnost vyberte, chcete-li exportovat celý seznam zařízení.

• EXPORT SEZNAMU ZAŘÍZENÍ PRO NÁKUPNÍ KOŠÍK BALLUFF: Zvolte tuto možnost pro export seznamu zařízení pro další zpracování v internetovém obchodě Balluff, viz Často kladené dotazy k importu seznamu jednotek do nákupního košíku Balluff.

  Vytvoří se exportní soubor ve formátu *.CSV, který můžete uložit do systému souborů.

4. Kliknutím na tlačítko ZAVŘÍT dialog ukončíte.

Zobrazit přehled topologie

Přehled topologie poskytuje rychlý přehled o síťových modulech IO-Link přítomných v aktuálně načtené topologii a jejich připojených zařízeních, včetně stavu připojení a zařízení.

V přehledu topologie můžete přímo změnit následující nastavení:

• Název stanice / Specifická značka aplikace

• Funkční značka

• Označení polohy

Pro další úpravy síťového modulu nebo zařízení IO-Link můžete přejít přímo do jeho podrobného zobrazení.

Zobrazit informace o jednotce

1. Na panelu nástrojů klikněte na tlačítko Přehled topologie.

  Zobrazí se zobrazení Přehled topologie. V tabulce jsou zobrazeny síťové moduly IO-Link, které jsou aktuálně přítomny v topologii, s nejdůležitějšími informacemi.

Poznámka

Zobrazení tabulky si můžete přizpůsobit, viz Přizpůsobení zobrazení tabulky.

2. Kliknutím na > zobrazíte zařízení připojená k síťovému modulu IO-Link:

3. Kliknutím na tlačítko ZAVŘÍT zobrazení ukončíte.

Změna nastavení zařízení IO-Link

1. Klikněte do pole značky zařízení IO-Link, jehož nastavení chcete změnit, a zadejte požadované informace.

2. Klikněte na .

  Nastavení promítaného zařízení IO-Link se přepíše. Zobrazí se průběh:

3. Kliknutím na tlačítko DONE použijete nastavení:

  Nastavení bylo změněno. V případě potřeby změňte další nastavení zařízení IO-Link.

Zápis změn do zařízení

Pokud chcete změny v promítaných zařízeních IO-Link zapsat do fyzických zařízení, postupujte následovně:

1. Vyberte síťové moduly IO-Link, jejichž změněná nastavení chcete zapsat do fyzických zařízení.

2. Klikněte na tlačítko ZAPISOVAT DO ZAŘÍZENÍ.

  Nastavení promítaných zařízení IO-Link se přenášejí do fyzických zařízení.

Čtení změn z jednotky

Pokud chcete přepsat nastavení promítaných zařízení IO-Link nastavením ve fyzických zařízeních:

1. Vyberte síťové moduly IO-Link, jejichž nastavení chcete přepsat nastavením fyzických zařízení.

2. Klikněte na tlačítko ČTENÍ ZE ZAŘÍZENÍ.

  Nastavení nakonfigurovaných zařízení IO-Link se přepíší.

Přečtěte si všechny parametry

Pokud chcete přepsat všechna nastavení všech nakonfigurovaných zařízení IO-Link nastavením ve fyzických zařízeních:

1. Vyberte síťové moduly IO-Link, jejichž nastavení chcete přepsat nastavením fyzických zařízení.

2. Klikněte na tlačítko PŘEČÍST VŠECHNY PARAMETRY.

   Zobrazí se následující dialog:

3. Klikněte na tlačítko PŘEČÍST VŠECHNY PARAMETRY.

   Zobrazí se následující dialog:

Všechna nastavení nakonfigurovaných zařízení IO-Link se přepíší.

Import IODD

Jednotky IODD můžete také importovat přímo do jednotek v přehledu topologie:

1. Vyberte zařízení IO-Link, do kterého chcete importovat IODD, a klikněte na tlačítko IMPORT DEVICE.

  Zobrazí se následující dialog:

2. Přetáhněte požadovaný soubor s popisem zařízení do čárkovaného rámečku se stisknutým levým tlačítkem myši a uvolněním tlačítka myši jej odešlete. Případně kliknutím uvnitř oblasti rámečku vyberte soubor v systému souborů.

  Soubor s popisem jednotky je importován.

3. Klikněte na tlačítko ZAVŘÍT.

  Soubor s popisem zařízení je přidán nebo aktualizován.

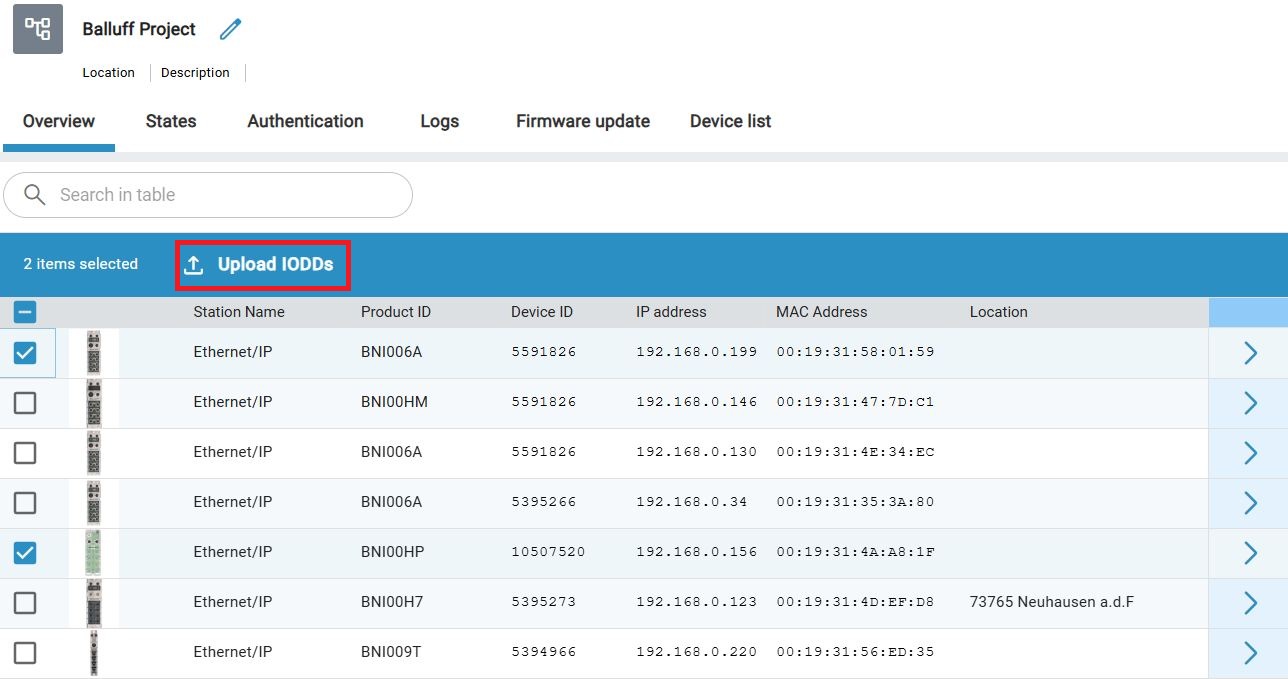

Aktualizace všech IODD

Přímo v přehledu topologie můžete aktualizovat IODD všech zařízení IO-Link v aktuální topologii:

1. Vyberte zařízení IO-Link, jejichž IODD chcete aktualizovat.

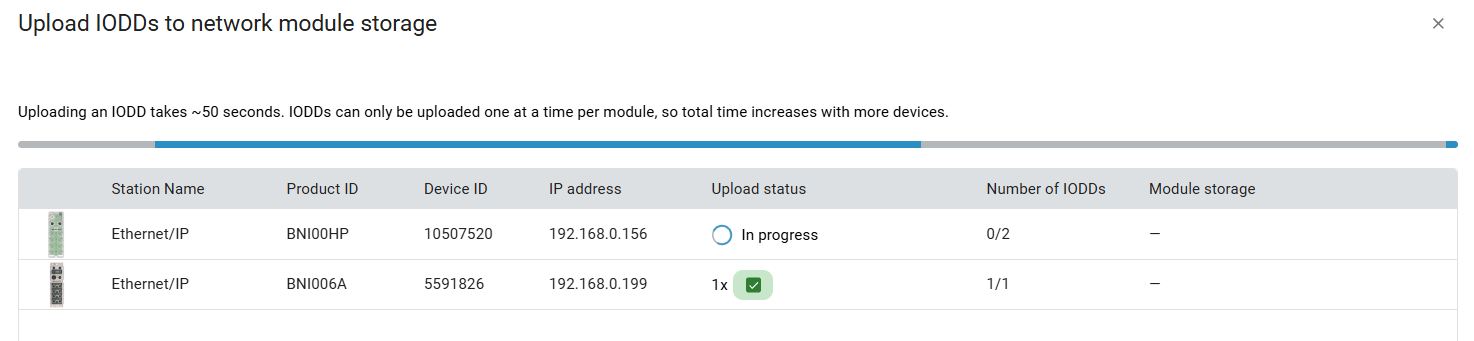

3. Klikněte na tlačítko Aktualizovat IODD.

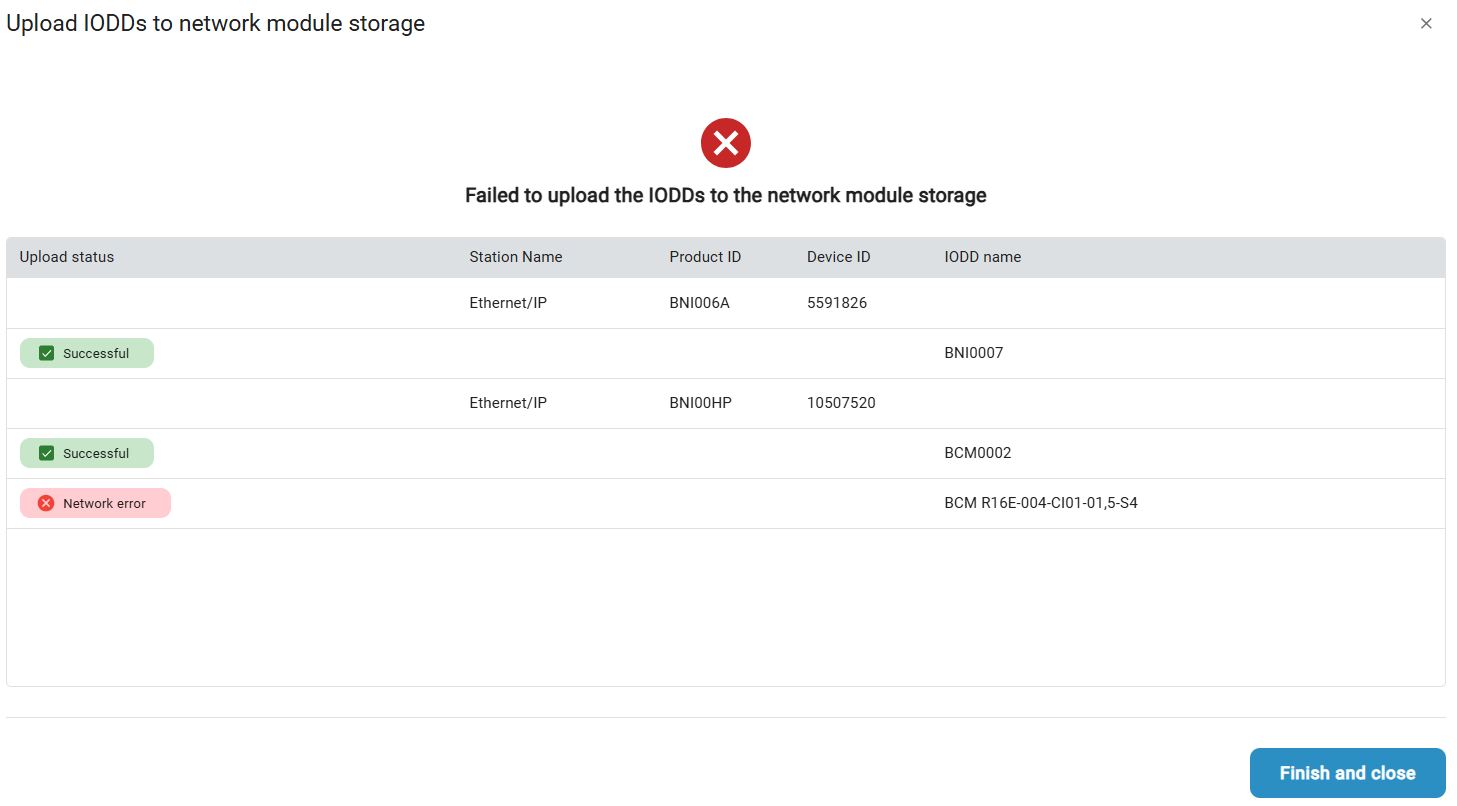

  Soubory s popisem zařízení vybraných zařízení IO-Link jsou aktualizovány.

Importovat topologii

Dříve vytvořenou topologii uloženou ve formátu ZIP můžete importovat zpět na stránku BET . Import zahrnuje nastavení portů síťových modulů IO-Link a parametry připojených zařízení IO-Link.

Kromě toho můžete během importu vybrat, zda se parametry zařízení mají zapsat do fyzických zařízení.

Poznámka

Existují omezení týkající se toho, jaká data lze importovat.

Výběr importovaného souboru a import

1. Klikněte na IMPORT TOPOLOGY na panelu nástrojů.

  Pokud jste otevřeli topologii v hlavním zobrazení, otevře se dialogové okno, ve kterém můžete zvolit, zda chcete změny použít na aktuální topologii. K dispozici máte následující možnosti:

• CANCEL: Uzavře dialog. Vrátíte se do aktuální topologie.

• ULOŽIT: Zavře aktuální topologii a umožní uložit změny před importem, viz Uložit topologii.

• NESMÍTE ULOŽIT: Zavře aktuální topologii bez uložení změn a otevře dialog pro import topologie.

2. Přetáhněte požadovaný soubor topologie do oblasti se stisknutým levým tlačítkem myši a uvolněním tlačítka myši topologii odešlete. Případně kliknutím uvnitř oblasti vyberte soubor v systému souborů.

  Pokud jste topologii předtím neuložili, budete informováni, že stávající nastavení může být importem přepsáno.

3. Pozorně si přečtěte oznámení a klikněte na tlačítko Accept.

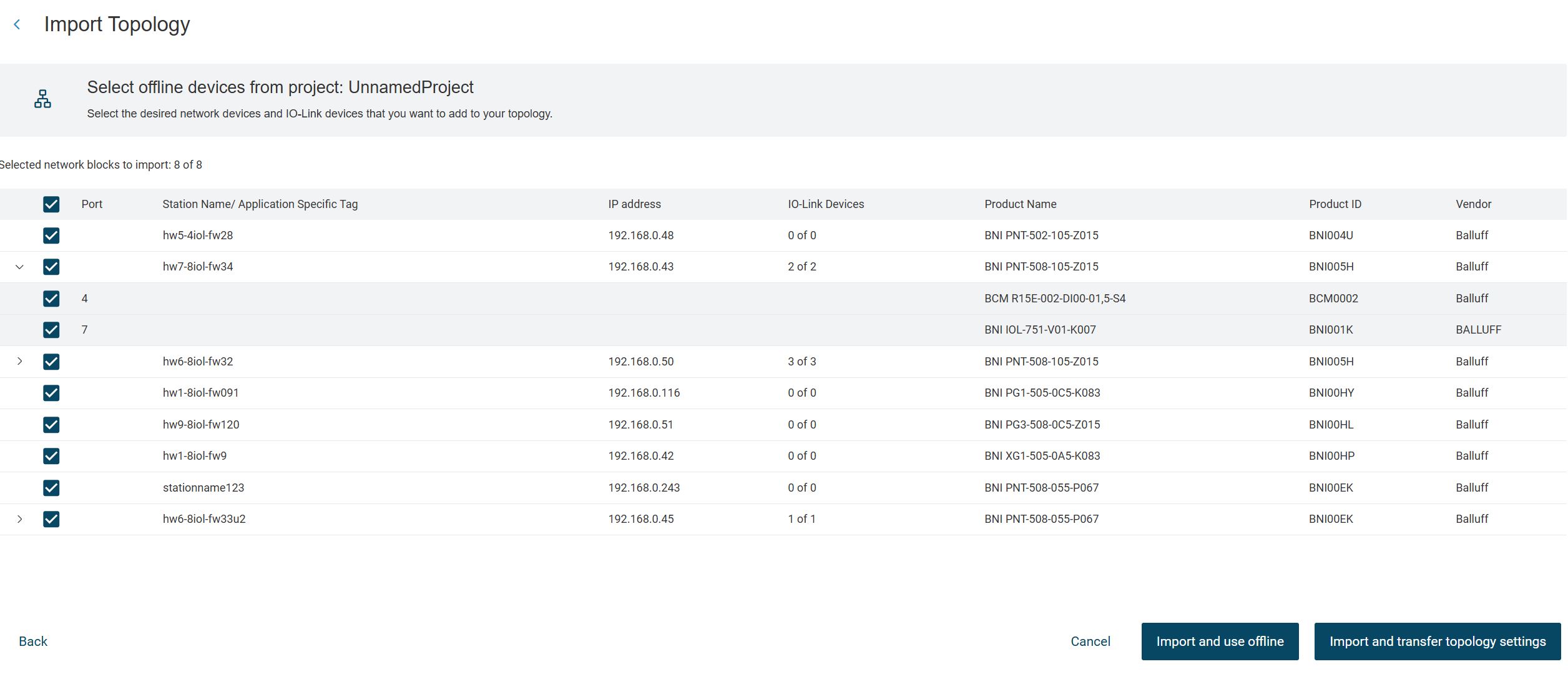

  Zobrazí se dialogové okno se síťovými moduly IO-Link a zařízeními IO-Link, které se mají importovat:

Máte následující možnosti:

• IMPORTOVAT A POUŽÍVAT OFFLINE: Importuje vybrané síťové moduly IO-Link a zařízení IO-Link do projektované topologie, viz Import topologie a použití offline.

• IMPORT A PŘENOS NASTAVENÍ TOPOLOGIE: Importuje vybrané síťové moduly IO-Link a zařízení IO-Link do projektované topologie a zapíše nastavení do fyzických zařízení v poli, pokud jsou k dispozici, viz Import topologie a použití online.

Import topologie a použití offline

1. Vyberte síťové moduly IO-Link a zařízení IO-Link, které chcete importovat.

2. Klikněte na tlačítko IMPORTOVAT A POUŽÍVAT OFFLINE.

  Vybrané síťové moduly IO-Link a zařízení IO-Link se načtou do hlavního zobrazení.

Import topologie a použití online

1. Vyberte síťové moduly IO-Link a zařízení IO-Link, které chcete importovat.

2. Klikněte na tlačítko Nastavení TOPOLOGIE DOVOZU A PŘENOSU.

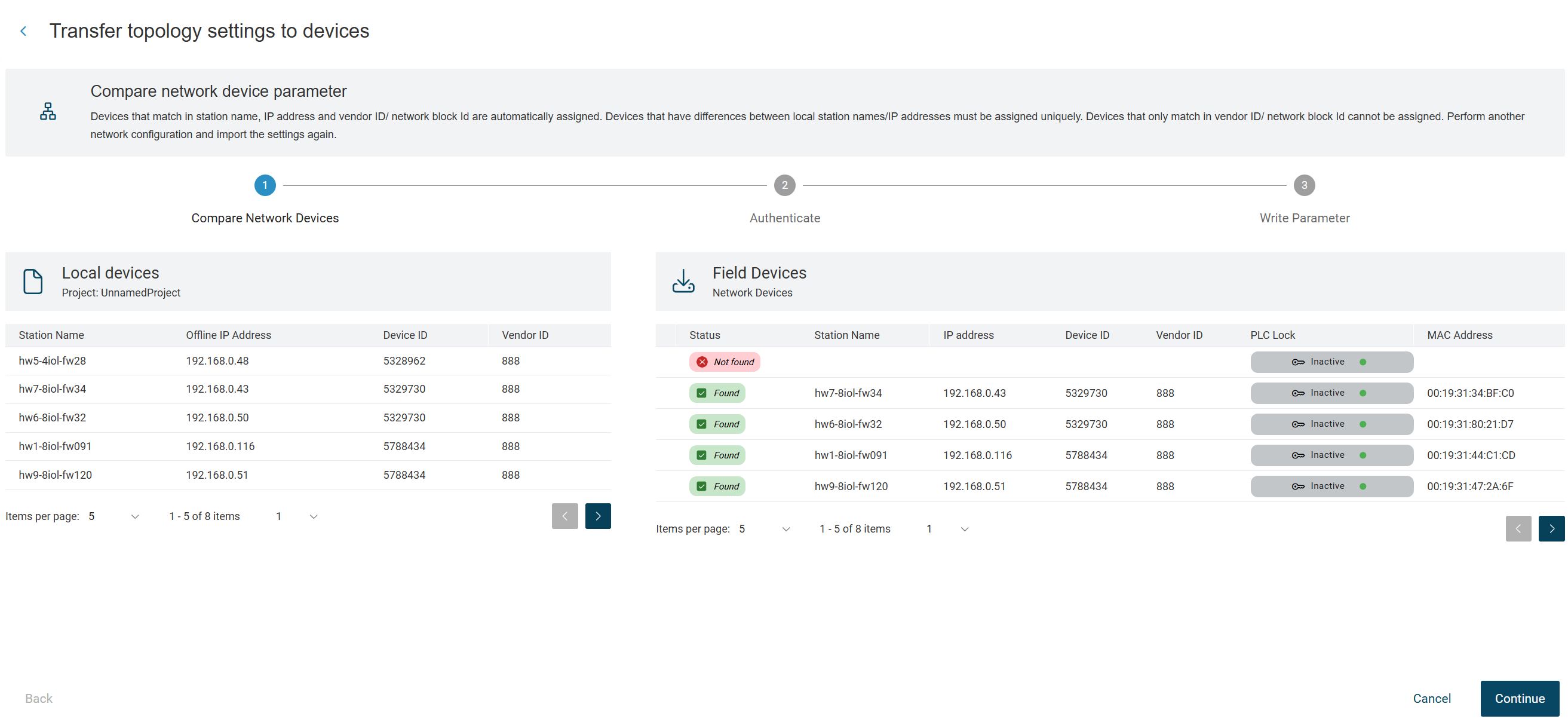

  Pro importovanou topologii se v poli vyhledá odpovídající topologie a shoda se zobrazí v dialogu:

3. Pokud se topologie, kterou chcete importovat, shoduje s topologií v poli, klikněte na tlačítko NEXT.

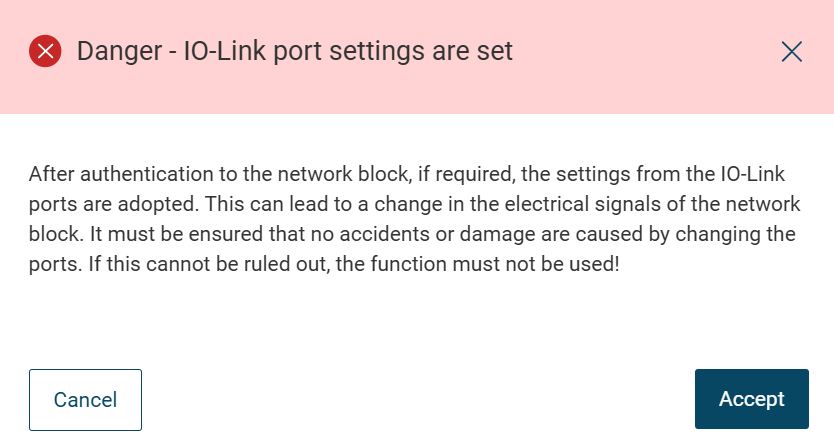

  Zobrazí se následující varovná zpráva:

4. Pozorně si přečtěte oznámení a klikněte na tlačítko Accept.

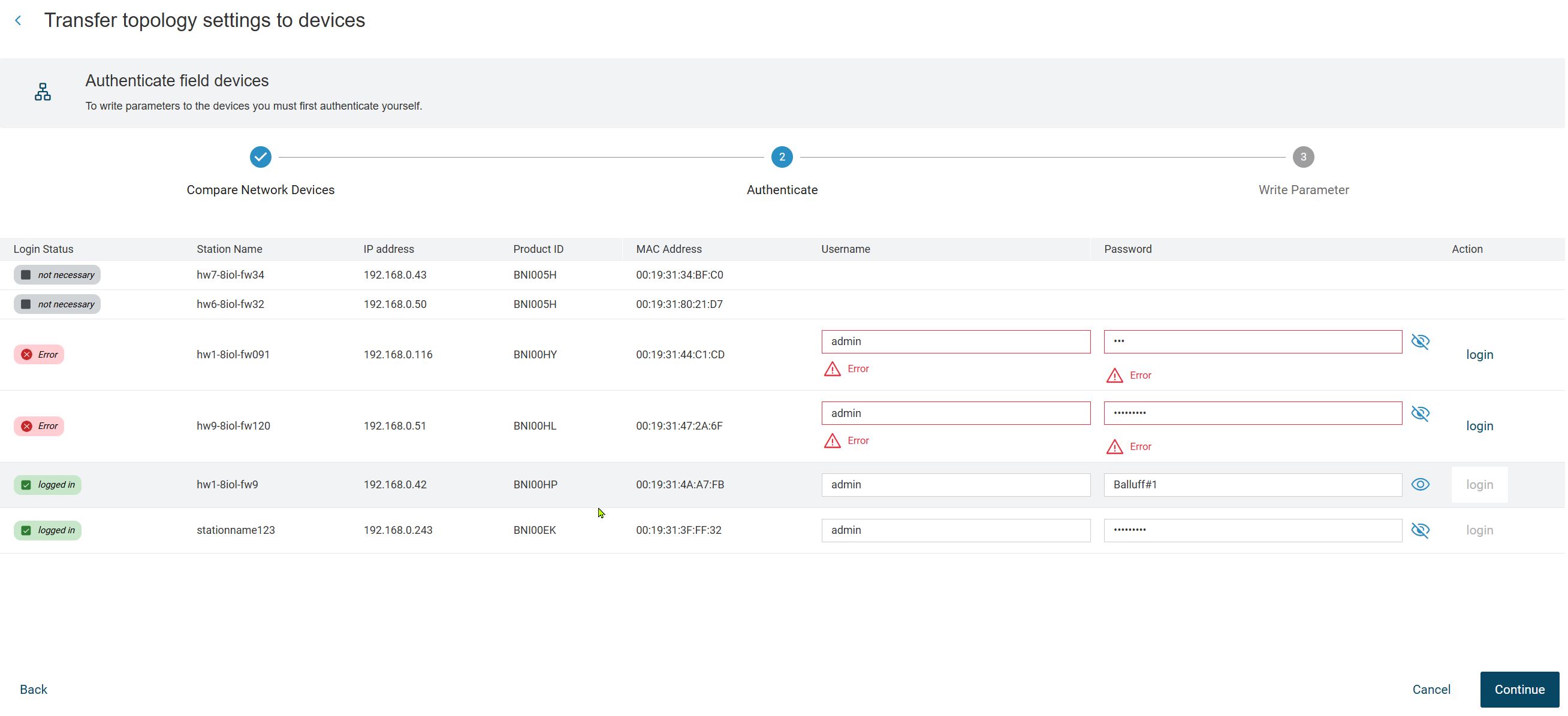

5. V případě potřeby proveďte ověření pomocí síťových modulů IO-Link a klikněte na tlačítko NEXT.

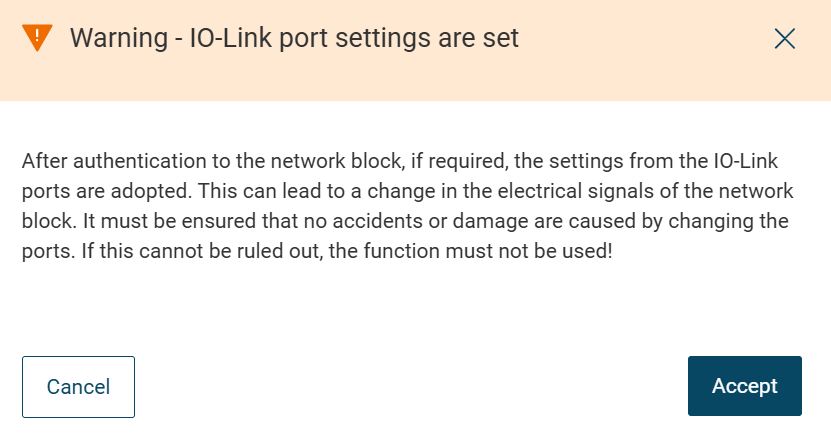

  Zobrazí se následující varovná hlášení:

6. Pečlivě si přečtěte pokyny a klikněte na tlačítko PŘIJMOUT.

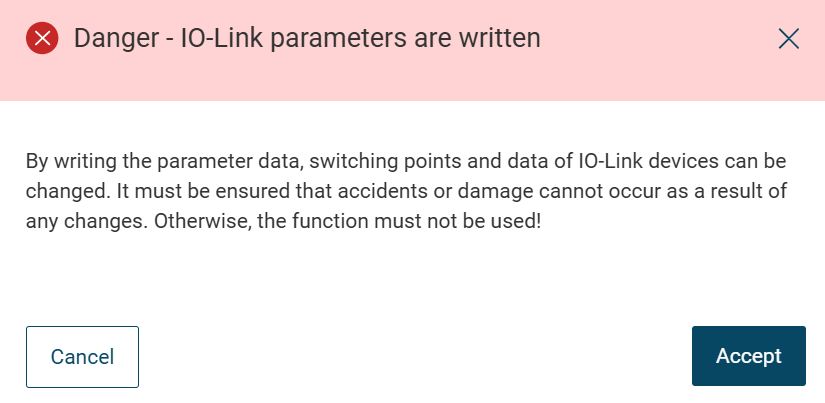

  Zobrazí se další varovná zpráva.

7. Pozorně si přečtěte oznámení a klikněte na tlačítko Accept.

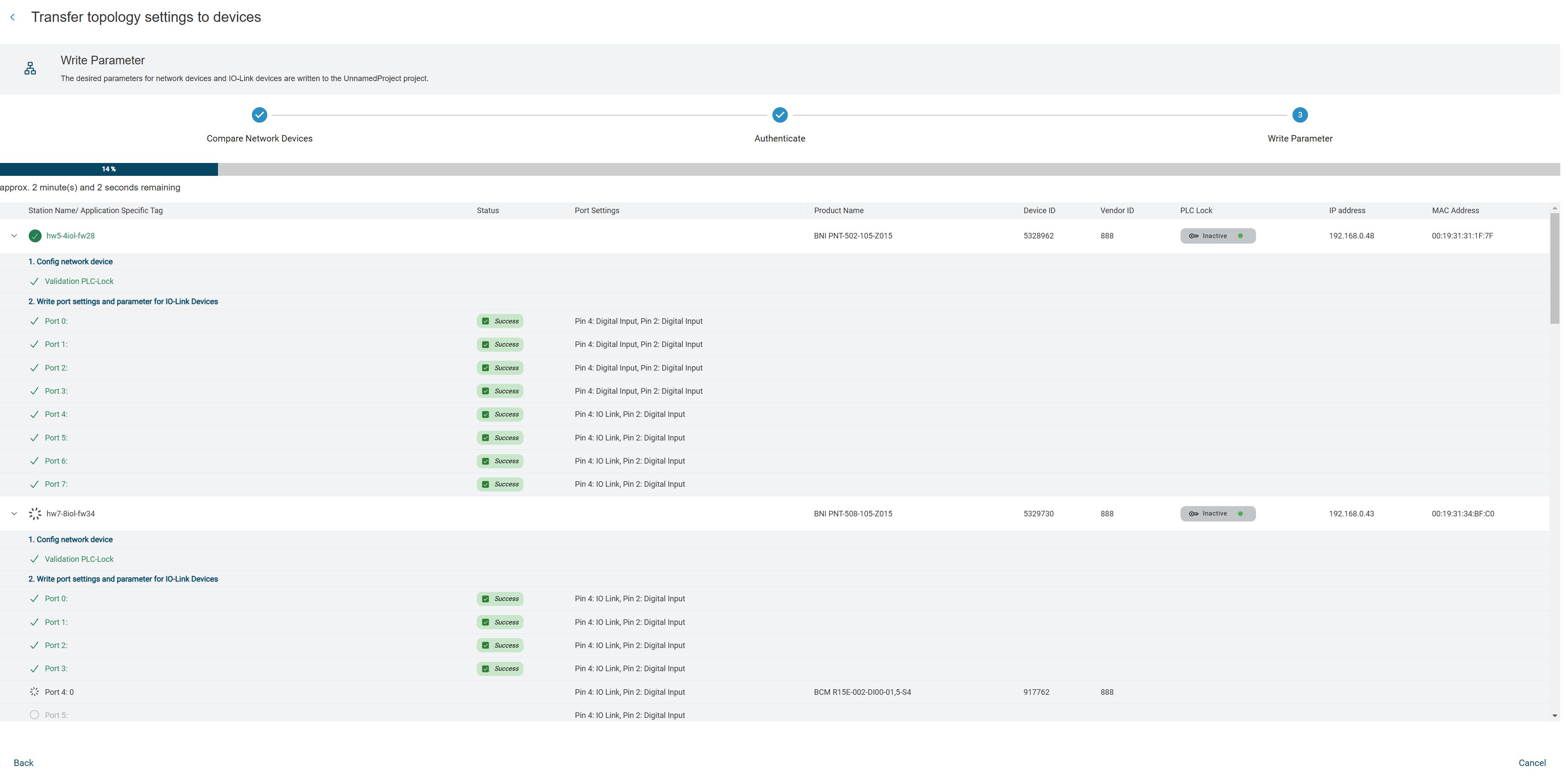

  Parametry jednotek z topologie jsou zapsány do jednotek v poli.

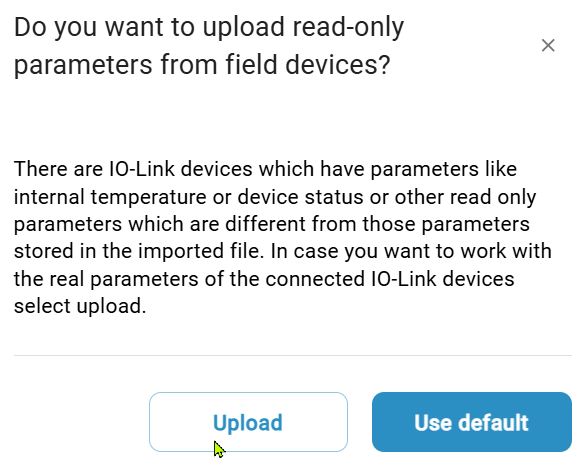

  Pokud se importované parametry liší od aktuálních parametrů pouze pro čtení, zobrazí se následující okno:

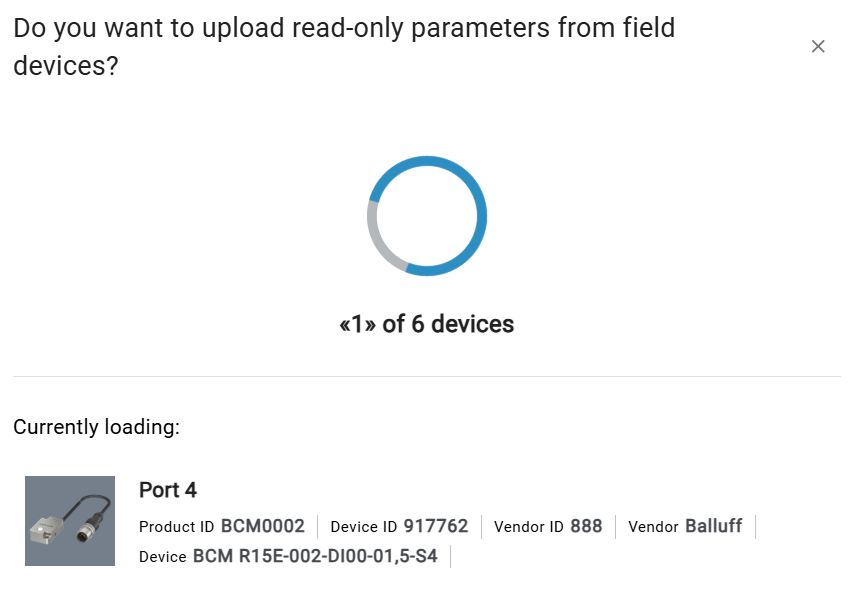

Zde máte možnost nahrát do topologie aktuální parametry určené pouze pro čtení kliknutím na UPLOAD.

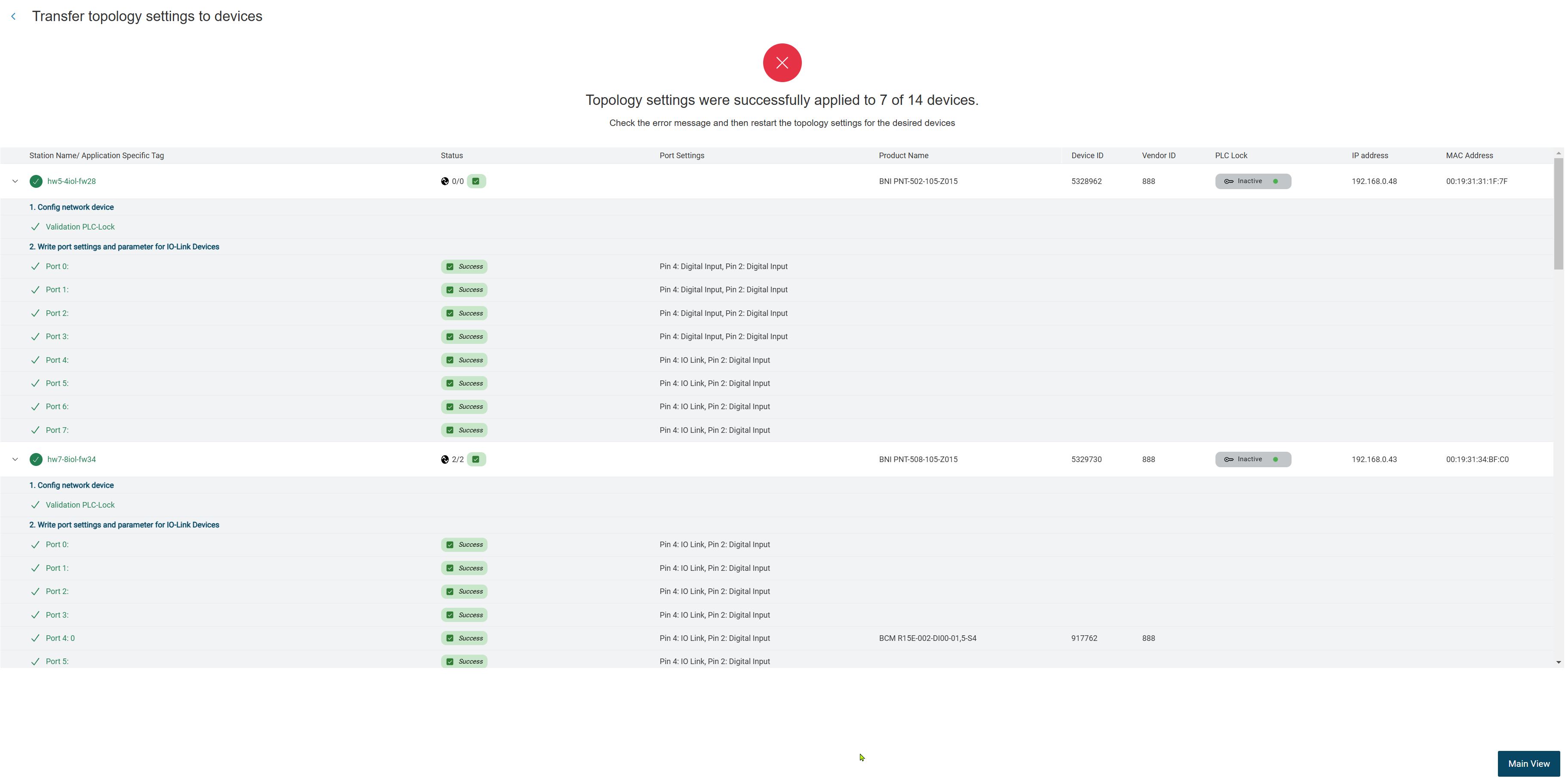

Jakmile jsou nastavení topologie přenesena do jednotek, zobrazí se výsledek importu:

8. Kliknutím na tlačítko MINAL VIEW načtete importovanou topologii do hlavního zobrazení.

Obnovení topologie

Po odhlášení z webu BET se automaticky vytvoří interní záloha aktuální topologie se všemi zařízeními a nastaveními. Při opětovném spuštění stránky BET se zkontroluje, zda je záloha k dispozici. Po přihlášení se zobrazí zpráva, zda tomu tak je. Hlášení poskytuje informace o zálohách, jako je název a datum topologie, a umožňuje obnovení topologií v okamžiku odhlášení.

1. Přihlaste se na BET , viz Přihlaste se jako uživatel.

  Pokud existují zálohy topologií, zobrazí se následující oznámení:

2. Klikněte na tlačítko Obnovit.

  Topologie je obnovena.

3. Pokud chcete zálohy odstranit, klikněte na tlačítko ZRUŠIT.

  Záloha se odstraní.

Uložit topologii

Můžete uložit aktuální topologii včetně nastavení portů síťových modulů IO-Link a parametrů zařízení IO-Link. Uložený soubor ZIP pak můžete kdykoli importovat zpět do BET , viz Importovat topologii. Pokud topologii uložíte, máte k dispozici následující možnosti práce s parametry, které byly změněny, ale ještě nebyly zapsány do fyzického zařízení:

• Ignorovat změny:


Parametry změněné v topologii se uloží do souboru topologie. Při importu topologie se však tyto parametry nezapíší do fyzických zařízení, ale pouze do reprezentace zařízení na adrese BET. Tam se pak zobrazují bez stavu.

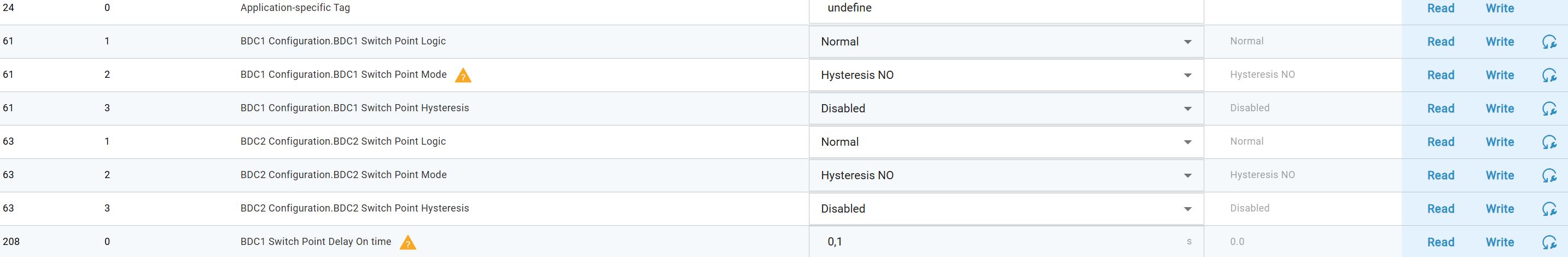

Příklad: Zobrazení změněných, ale nezapsaných parametrů v topologii před uložením:

Příklad: Zobrazení změněných, ale nezapsaných parametrů v topologii po importu (bez stavu):

• Obnovení na aktuální hodnoty:


Před uložením se změněné parametry přepíší aktuálními hodnotami fyzických zařízení.

Poznámka

Vyřazená nebo resetovaná data parametrů nelze obnovit.

• Zápis změn do zařízení:
  Před uložením se změněné parametry zapíší do fyzických zařízení.

Varování

NEBEZPEČÍ NEHODY! Změnou dat parametrů lze měnit spínací body a data zařízení IO-Link. Před resetováním/zápisem změn se ujistěte, že změna nemůže způsobit nehodu nebo poškození. Funkce se nesmí používat, pokud by v důsledku čtení/zápisu procesních dat mohlo dojít k nehodě/poškození.

1. Klikněte na tlačítko Uložit TOPOLOGII na panelu nástrojů.

  Pokud jsou zjištěna změněná, ale dosud nezapsaná data parametrů, zobrazí se následující dialog:

2. Vyberte požadovaný postup pro změněné, ale nezapsané parametry a klikněte na tlačítko Uložit TOPOLOGII.

  Zobrazí se následující dialog:

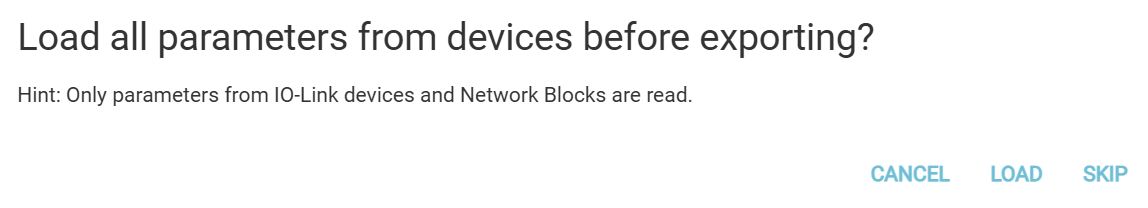

Budete dotázáni, zda se mají před uložením znovu načíst všechna nastavení portů síťových modulů IO-Link a parametry zařízení IO-Link. Máte následující možnosti:

Načítání: Parametry všech zařízení IO-Link a nastavení portů síťových modulů IO-Link jsou načteny z fyzických zařízení a zapsány do souboru. V závislosti na velikosti topologie může načítání trvat dlouho. Dialog vás informuje o průběhu a stavu. Po načtení všech parametrů ze všech zařízení lze soubor uložit.

Poznámka

Procesní data jednotek ani všechna ostatní nastavení síťových modulů IO-Link nelze načíst a uložit.

*Skip

Přeskočí načítání, a to i za běhu, a topologie se uloží bez načítání aktuálních hodnot parametrů z fyzických zařízení.

3. Vyberte požadovanou možnost.

  Budete vyzváni k uložení souboru do souborového systému.

4. Vyberte umístění úložiště, přiřaďte název souboru a klikněte na tlačítko Uložit.

Poznámka

Ujistěte se, že je soubor topologie uložen s příponou .ZIP.

  Topologie se uloží podle vašeho nastavení.

Uložení topologie před zavřením

Po zavření stránky BET budete upozorněni na případné neuložené změny.

  Ukončete stránku BET.

  Pokud jsou zjištěny neuložené změny, zobrazí se následující dialog:

Máte následující možnosti:

• CANCEL: Uložení a zavření BET je zrušeno.

• UKONČIT APLIKACI: BET je ukončena bez uložení.

• ULOŽIT: BET je uzavřen.
