Generování souboru GSDML

12.08.2025 | 654 slov | 3 min čtení

Soubory GSDML (Generic Station Description Markup) můžete importovat na BET , upravovat je a poté exportovat pro další použití v Siemens TIA Portal®.

Poznámka

Všimněte si omezení souboru GSDML pro váš síťový modul. Každý parametr zabírá určité množství paměti. Pokud je limit pro použití v Siemens TIA Portal® dosažen, zobrazí se chybové hlášení. Doporučujeme, abyste do souboru GSDML přidávali pouze požadované parametry.

Import GSDML

1. Klikněte na GSDML-GENERATOR na panelu funkcí.

   Zobrazí se následující dialog:

2. Chcete-li vybrat síťový modul pro konfiguraci GSDML, klikněte na tlačítko Přidat modul.

   Zobrazí se katalog zařízení s volitelnými síťovými moduly:

3. Vyberte požadované síťové moduly pomocí vyhledávacího pole nebo rolováním a klikněte na tlačítko Přidat modul(y).

   Zobrazí se následující dialog:

Poznámka

Pokud již byly soubory GSDML vybraných síťových modulů importovány, jsou zvýrazněny zeleně. V opačném případě jsou zvýrazněny šedě.

4. Chcete-li stáhnout chybějící soubory GSDML z webového obchodu Balluff, klikněte na .

   V internetovém obchodě se otevře stránka produktu.

5. Klikněte na Stáhnout > Software.

   Otevře se nabídka.

6. Vyberte soubor GSDML, který chcete stáhnout.

   Zobrazí se následující dialog:

7. Aktivujte Všeobecné smluvní podmínky a klikněte na Stáhnout. Soubor GSDML se ve výchozím nastavení uloží do složky Stažené soubory ve vašem počítači.

8. Chcete-li importovat stažený soubor GSDML do stránky BET , klikněte na tlačítko .

   Zobrazí se následující dialog:

9. Podržte stisknuté levé tlačítko myši, přetáhněte požadovaný soubor GSDML do tečkovaného rámečku a uvolněním tlačítka myši jej odešlete. Případně můžete také kliknout v oblasti rámečku a vybrat soubor v systému souborů.

   Po úspěšném importu se zobrazí následující dialog:

Poznámka

Pokud soubor GSDML nelze importovat, zobrazí se varování. Obvykle je to proto, že vybraný soubor je zastaralý. V takovém případě se obraťte na adresu Balluff .

10. Kliknutím na tlačítko Done se vrátíte do hlavního okna generátoru GSDML.

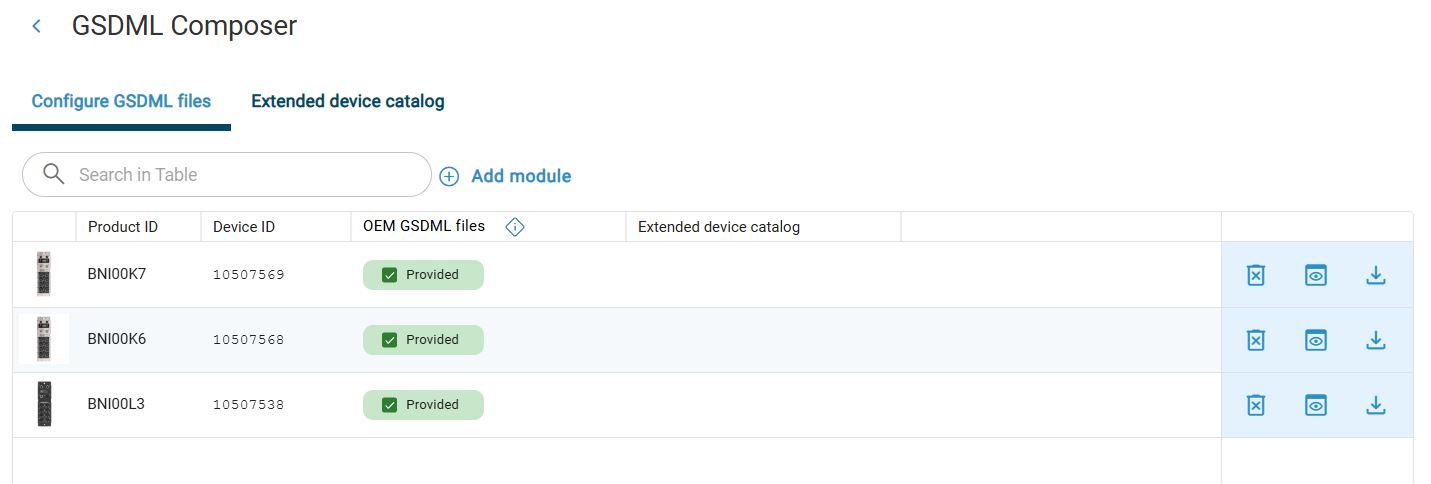

   Pokud byly všechny soubory GSDML importovány správně, zobrazí se následující dialog:

V dalším kroku přiřaďte parametrizovaná zařízení k síťovým modulům pomocí seznamu zařízení.

Vytváření seznamů zařízení a konfigurace parametrů

Chcete-li připojit zařízení IO-Link k vybraným síťovým modulům prostřednictvím souborů GSDML, můžete vytvořit seznamy s požadovanými zařízeními IO-Link.

1. Pokud byl generátor GSDML již spuštěn, klikněte na tlačítko Pokročilý katalog zařízení. V opačném případě nejprve spusťte generátor GSDML, jak je popsáno výše.

   Zobrazí se následující dialog:

2. Klikněte na tlačítko Přidat do seznamu.

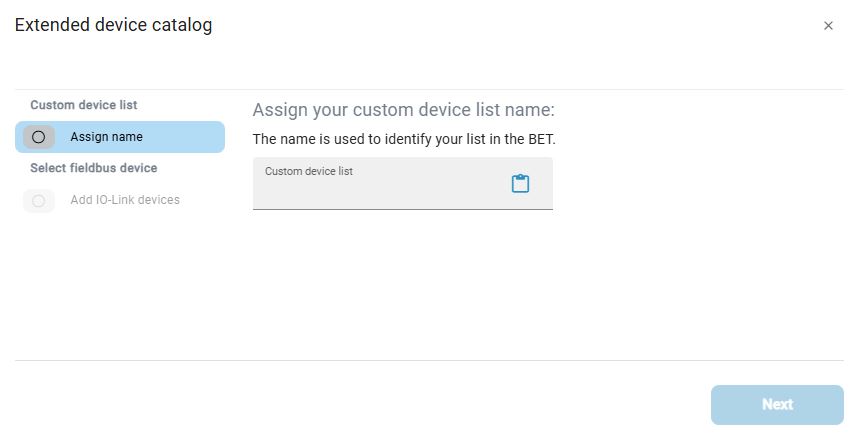

   Zobrazí se následující dialog:

3. Zadejte název seznamu zařízení. Můžete také vložit dříve zkopírovaný text pomocí . Poté klikněte na tlačítko Další.

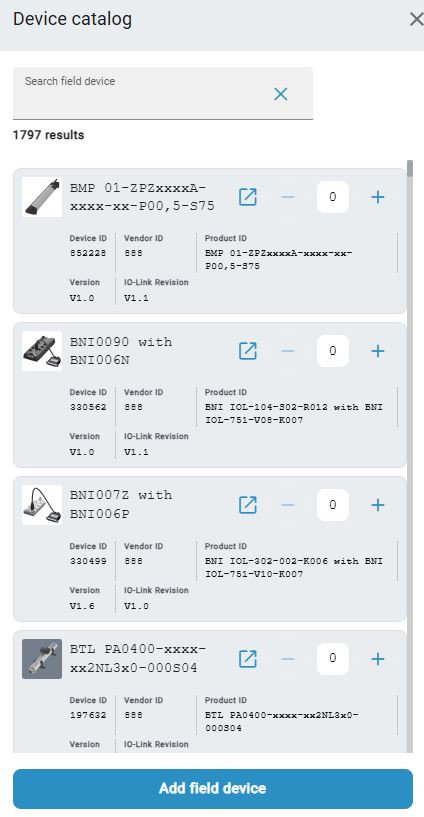

   Zobrazí se následující dialog:

4. Vyhledejte zařízení pomocí vyhledávacího pole nebo rolováním. Po nalezení zařízení nastavte počet zařízení pomocí +/- a poté klikněte na Přidat zařízení v poli.

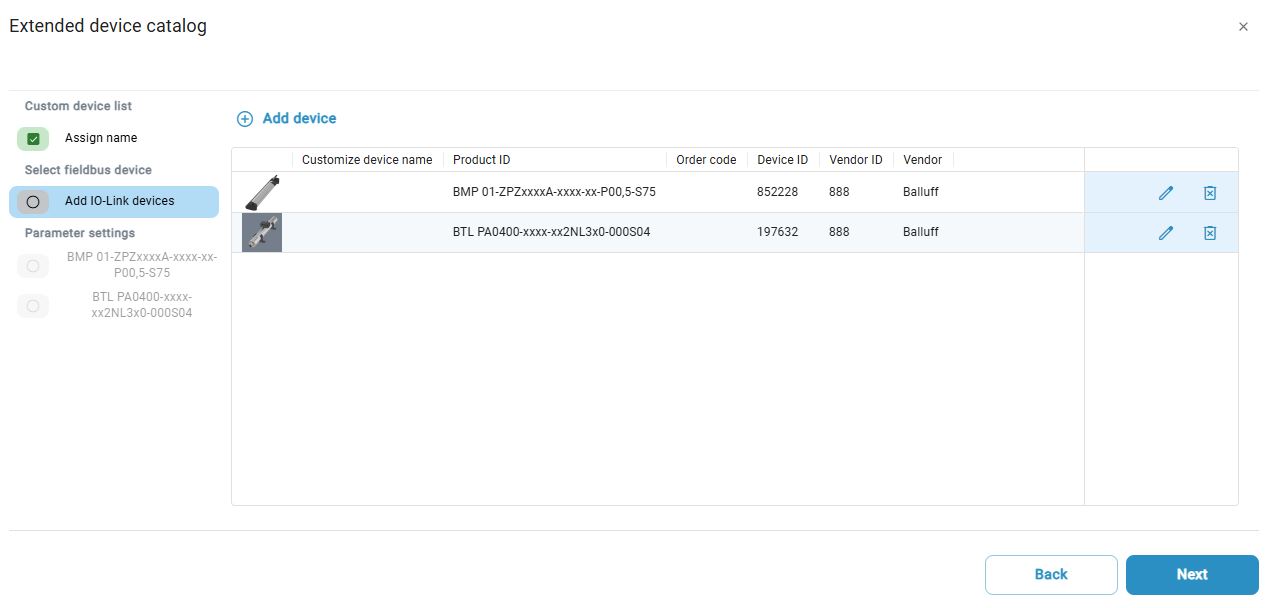

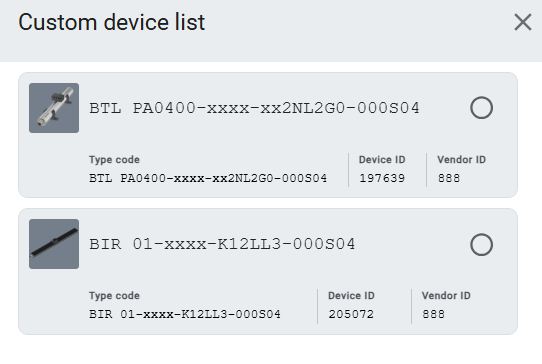

   Zobrazí se následující dialog:

5. Zde máte k dispozici následující možnosti:

   • Kliknutím na tlačítko odeberete zařízení ze seznamu zařízení.

   • Kliknutím na přiřadíte vlastní název.

6. Kliknutím na tlačítko Další upravte parametry zařízení.

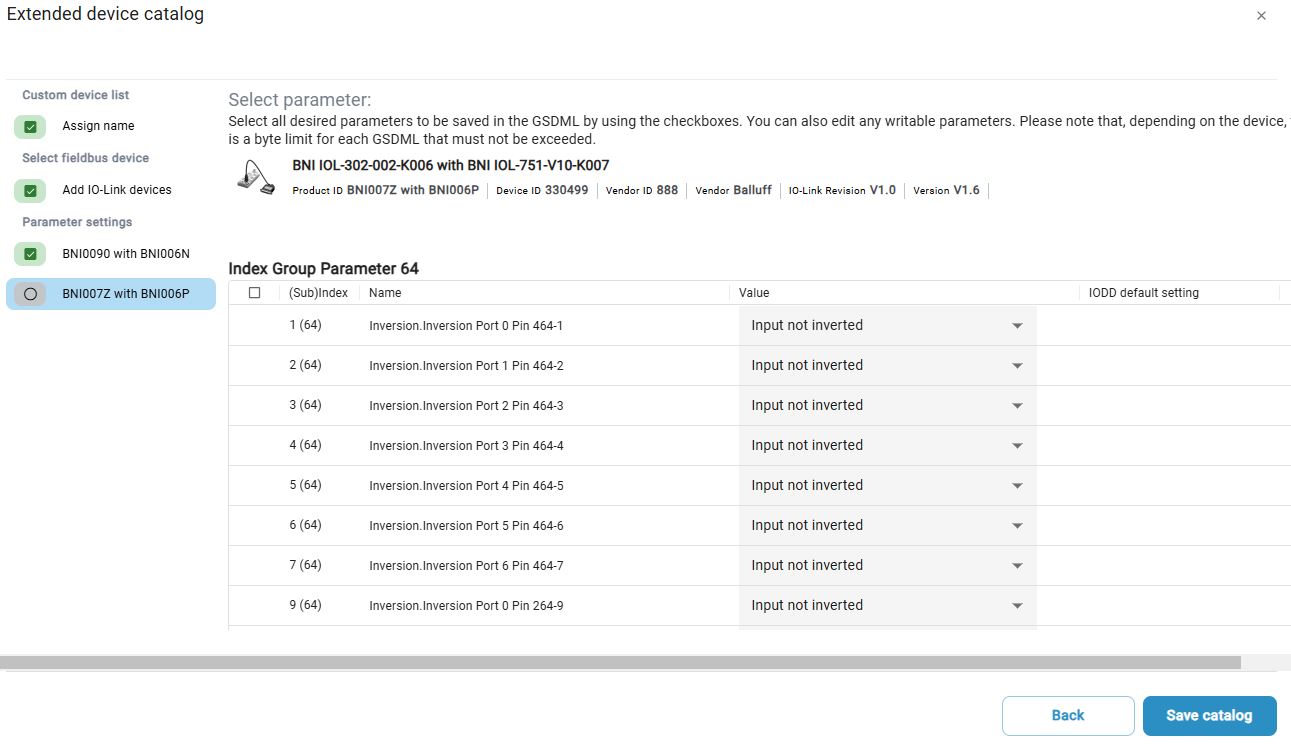

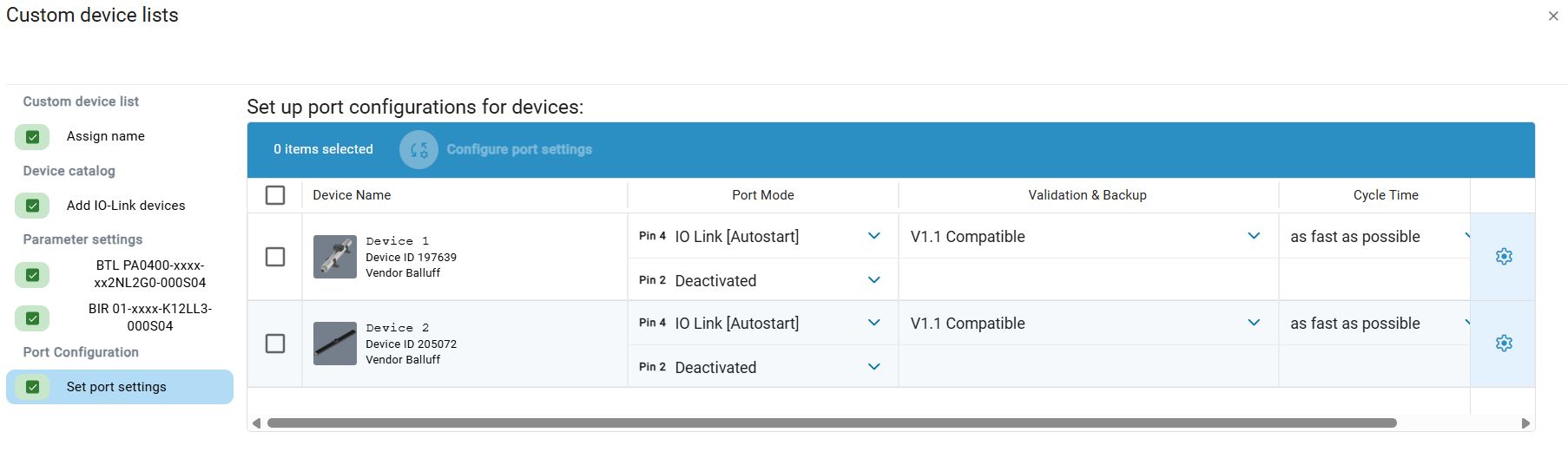

   Zobrazí se přehled vlastností a parametrů zařízení IO-Link:

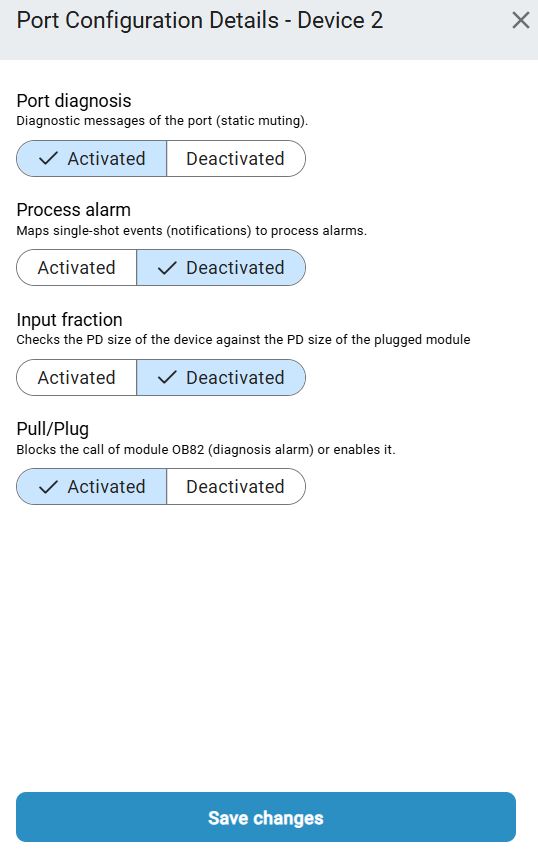

7. Vyberte sady parametrů, které chcete přenést do souboru GSDML, a podle potřeby je změňte. Poté klikněte na Další a upravte parametry pro další zařízení v seznamu zařízení.

   Zobrazí se následující dialog:

8. Po nastavení parametrů všech zařízení klikněte na tlačítko Uložit katalog a seznam zařízení uložte.

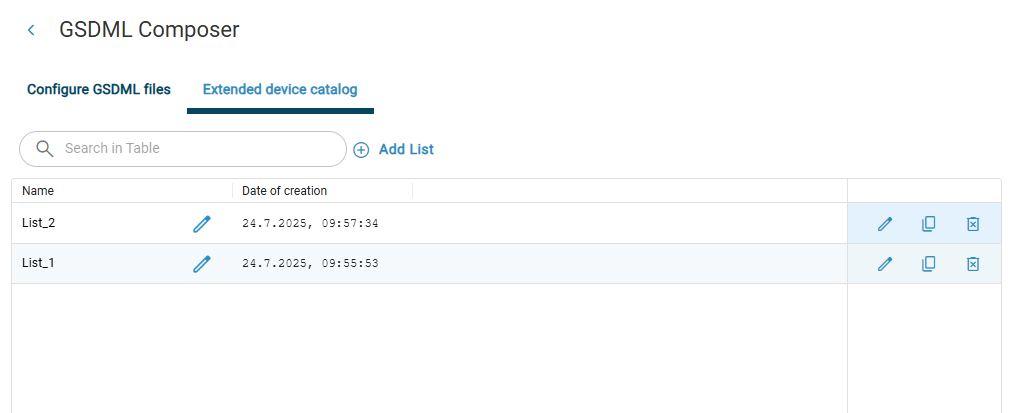

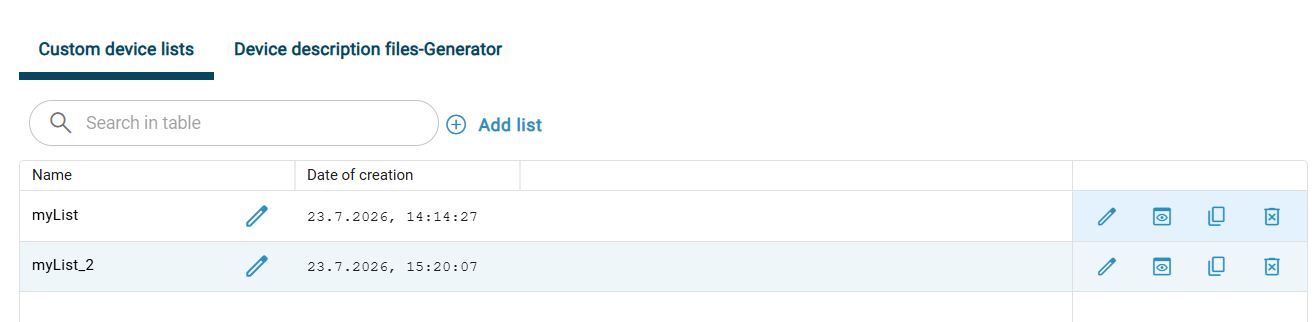

   Zobrazí se následující dialog:

Poznámka

V tomto zobrazení můžete vytvářet další seznamy zařízení, odstraňovat seznamy zařízení, duplikovat stávající seznamy zařízení a upravovat seznamy zařízení. K tomu slouží tlačítka na pravé straně.

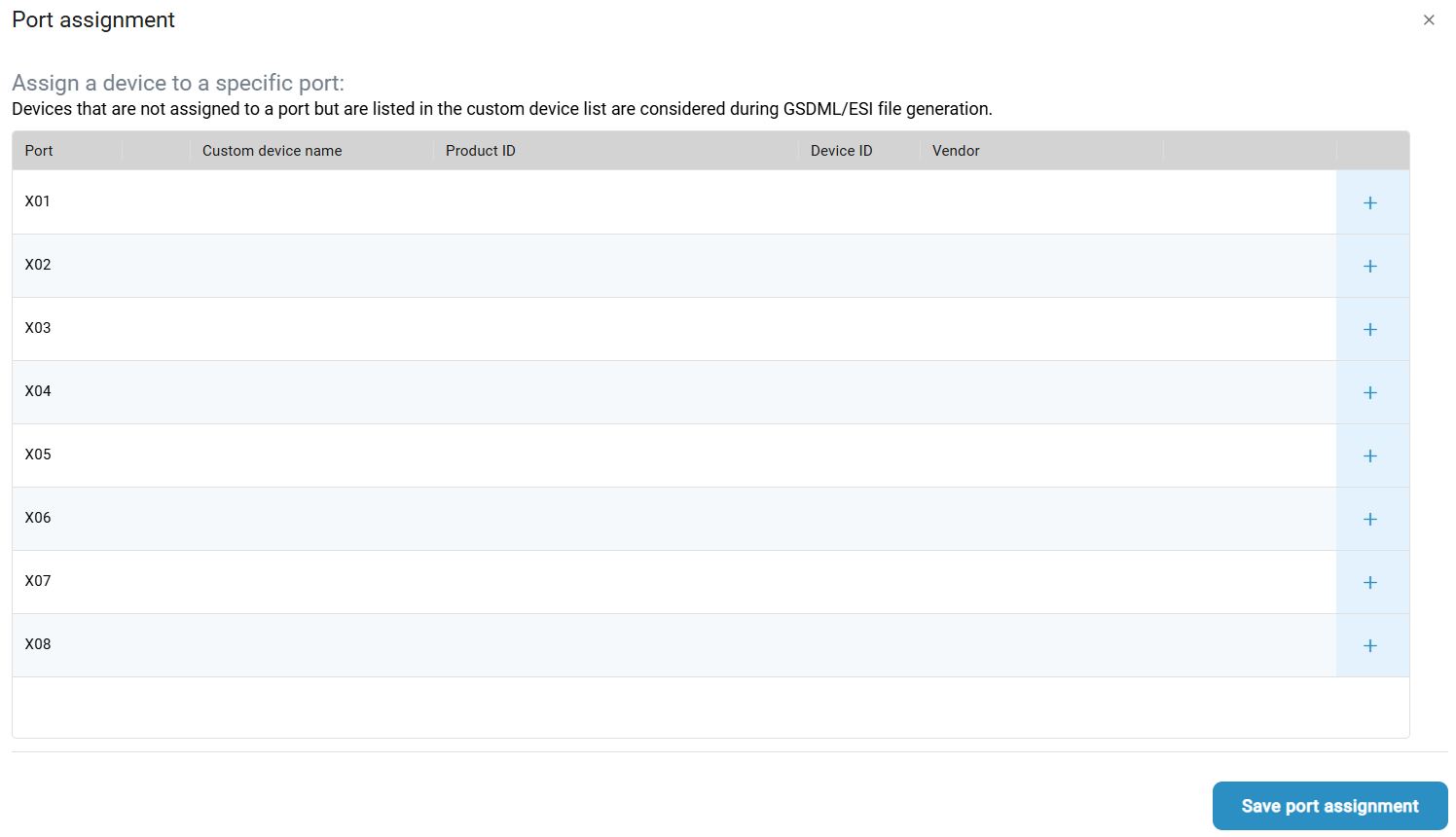

Seznam přiřazených zařízení

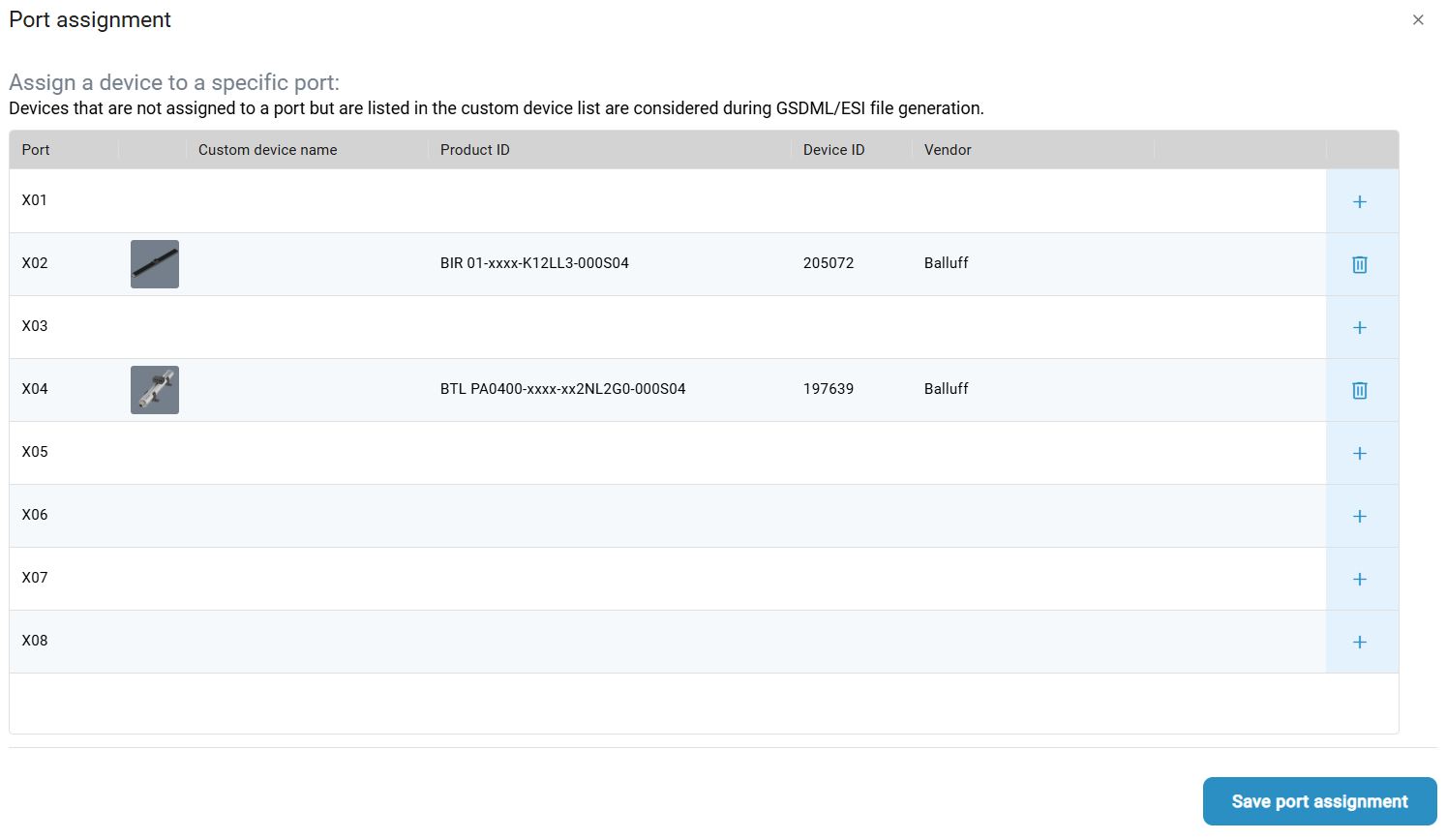

Pokud byl seznam zařízení úspěšně vytvořen, je automaticky přiřazen k síťovým modulům. Přiřazení můžete kdykoli změnit.

1. Kliknutím na tlačítko Konfigurace souborů GSDML přiřadíte vytvořený seznam zařízení síťovým modulům.

   Zobrazí se následující dialog:

2. Vyberte požadovaný seznam zařízení ve sloupci Pokročilý katalog zařízení a přiřaďte jej k síťovému modulu.

  Síťovému modulu jste přiřadili seznam zařízení.

Export souboru GSDML

1. Chcete-li soubor GDSML exportovat do počítače, klikněte na tlačítko Export GDSML file .

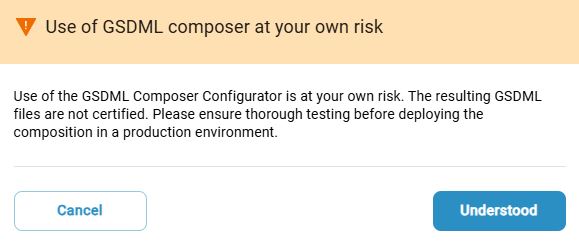

   Zobrazí se následující dialog:

2. Přečtěte si poznámku a klikněte na tlačítko Rozumím.

  Otevře se průzkumník souborů a vybranou konfiguraci GSDML můžete uložit do počítače pro další použití.

Odstranění konfigurace GSDML

   Chcete-li odstranit konfiguraci GDSML, klikněte na tlačítko .

  Konfigurace GSDML je odstraněna.
