Vytvoření topologie ručně

04.11.2026 | 890 slov | 4 min čtení

Vytvoření nové topologie

  1. Wenn Sie die BET neu starten, fangen Sie mit einer leeren Topologie. Wenn Sie Ihre aktuelle Topologie ersetzen möchten, klicken Sie in der Funktionsleiste , und dann Neue Topologie.

      Zobrazí se dialog s následujícími možnostmi:

    • ULOŽIT: Stávající topologie se uloží a otevře se nová, prázdná topologie.

    • NESMÍTE ULOŽIT: Změny stávající topologie se neuloží a otevře se nová topologie.

    • CANCEL: Dialog je uzavřen, aniž by byla vytvořena nová topologie.

  2. Vyberte požadovanou možnost.

  Sie werden zum Scan einer neuen Online-Topologie weitergeleitet. Falls Sie nur eine Offline-Topologie erstellen möchten, schließen Sie das Scan-Fenster und gehen Sie in der Funktionsleiste auf Planung.

Viz také:

Přidání síťových modulů

  1. Klikněte na Plánování na panelu funkcí.

  2. Unter Ihrem Projektnamen, klicken Sie .

_images/g_Balluff_Project.jpg

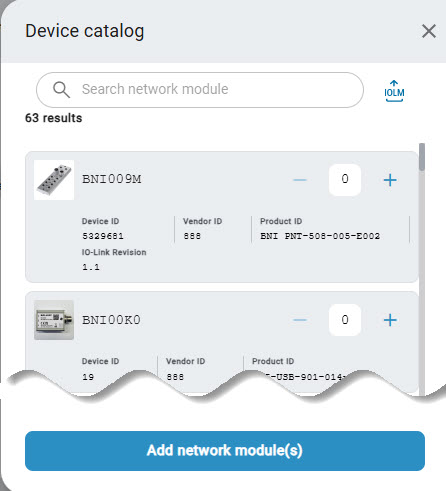

  V pravé části obrazovky se zobrazí katalog zařízení.

_images/w_Netzwerkmodul_hinzufuegen.jpg

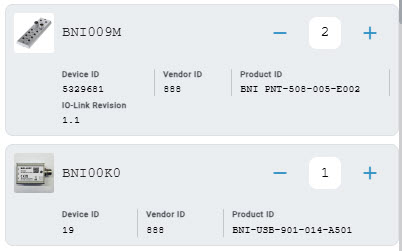

  1. Vyberte požadované síťové moduly.

_images/w_Netzwerkmodule_auswaehlen.jpg

  1. Klikněte na tlačítko Přidat síťové moduly.

  Die hinzugefügten Netzwerk-Module stehen unter Ihrem Projekt zur Verfügung.

_images/w_Added_Networkmodules.jpg

Nach Netzwerk-Modulen filtern

Sie haben die Möglichkeit nach bestimmten Typen von Netzwerk-Modulen zu filtern.

  1. Klicken Sie hierfür auf das Filterzeichen im Katalog der Netzwerk-Module.

_images/w_filter_catalog_master.jpg

  Die verfügbaren Filter werden angezeigt.

_images/w_filter_catalog_entries.jpg

  1. Markieren Sie die gewünschten Filter und klicken Sie auf Filter einstellen.

Gerätebeschreibungsdateien für Netzwerk-Module importieren

  1. Klicken Sie hierfür auf das Import IOLMs im Katalog der Netzwerk-Module.

_images/w_catalog_import_master.jpg

  Der folgende Dialog erscheint.

_images/w_catalog_import_master_select.jpg

  1. Přetáhněte požadovaný soubor s popisem zařízení do čárkovaného rámečku se stisknutým levým tlačítkem myši a uvolněním tlačítka myši jej odešlete. Případně kliknutím uvnitř oblasti rámečku vyberte soubor v systému souborů.

  Klicken Sie auf Fertig. Die Gerätebeschreibungsdateien der Netzwerk-Module werden in den Gerätekatalog importiert.

_images/w_IODD_importieren.jpg

Přidání polních zařízení

  1. Klikněte na Plánování na panelu funkcí.

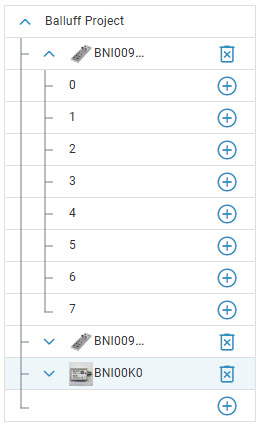

  Unter Ihrem Projekt werden Ihnen die Netzwerk-Module angezeigt, die der Topologie hinzugefügt wurde, siehe Přidání síťových modulů.

_images/w_Added_Networkmodules.jpg

  1. Klikněte vedle portu, ke kterému chcete připojit polní zařízení .

  V pravé části obrazovky se zobrazí katalog zařízení.

_images/w_catalog_device_selection.jpg

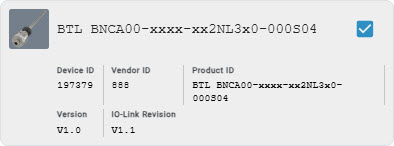

  1. Vyberte požadované polní zařízení.

_images/w_Ausgewaehltes_Feldgeraet.jpg

  1. Klikněte na tlačítko Přidat polní zařízení.

  Polní zařízení se přidá k portu síťového modulu.

_images/w_Feldgeraet_an_Port.jpg

Vybrali jste polní zařízení a přiřadili je k portu síťového modulu.

Vyhledávání zařízení v katalogu zařízení

Sie haben hier grundsätzlich zwei Möglichkeiten für die Suche:

  1. Suche im Gerätekatalog in der mitgelieferten Datenbank.

  2. Suche in einem lokalen Gerätekatalog.

    Poznámka

    Um in einem lokalen Gerätekatalog nach Geräten zu suchen, müssen Sie zuerst ein solches Katalog erstellen. Wie das funktioniert erfahren Sie im nächsten Abschnitt.

Suche im Gerätekatalog in der mitgelieferten Datenbank

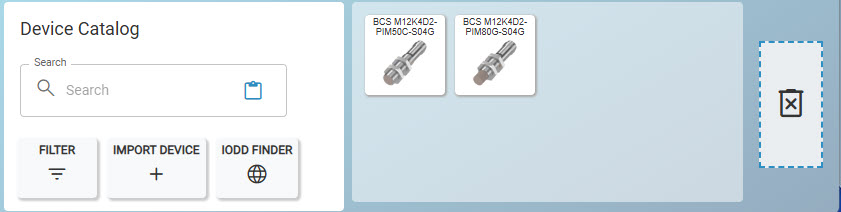

V katalogu zařízení můžete vyhledávat názvy produktů nebo jejich částí a podle toho filtrovat zobrazená zařízení.

  1. Otevřete katalog zařízení (pro síťové moduly nebo polní zařízení).

  2. Do vyhledávacího pole zadejte název produktu nebo jeho část.

_images/w_Geraete_suchen.jpg

  V katalogu zařízení se zobrazí pouze zařízení, která odpovídají zadanému kritériu vyhledávání.

Suche in einem lokalen Gerätekatalog

Um dies zu bewerkstelligen, müssen Sie zuerst einen solchen Ordner erstellen und die benötigten IODDs in diesem Ordner ablegen.

Erstellen Sie einen Ordner für Ihre IODD-Dateien:

  1. Klicken Sie in der oberen Leiste auf „Nutzereinstellungen“.

      Die Seitenleiste zu den Nutzereinstellungen öffnet sich.

  2. Scrollen Sie zu zur Einstellung „Einrichten eines lokalen IODD-Ordners“ und aktivieren Sie die Einstellung.

      Die Einstellungen zur Auswahl eines lokalen Ordners werden eingeblendet:

_static/images/media/w_setup_local_iodd_folder.JPG

  1. Geben Sie einen Pfad zu Ihrem lokalen Ordner (z.B. C:\Users\userxyz\Desktop) an oder wählen sie Ordner auswählen um einen Ordner über den Windows Dateiexplorer auszuwählen. Lesen Sie den Warnhinweis sorgfaeltig durch.

  2. Klicken Sie Einstellungen speichern um Ihre Änderungen zu speichern und das Einstellungen-Fenster zu verlassen.

Wenn die Einstellungen gespeichert sind, wird bei der nächsten Gerätesuche automatisch der angelegte Ordner als Gerätekatalog ausgewählt.

Poznámka

Um wieder auf das mitgelieferte Datenbank zuzugreifen, deaktivieren Sie die Funktion in den Einstellungen ab.

Import souborů s popisem zařízení (IODD)

Katalog zařízení můžete rozšířit přidáním souborů s popisem nových zařízení IO-Link. Pokud importujete soubor popisu zařízení již existujících zařízení IO-Link, soubor popisu zařízení těchto zařízení IO-Link se aktualizuje.

Poznámka

Formát souborů s popisem zařízení je ZIP. Soubor s popisem zařízení neboli IODD (IO Device Description) obsahuje informace o zařízení IO-Link, například informace o identifikaci, parametrech zařízení a diagnostických údajích.

  1. Öffnen Sie den Gerätekatalog.

  2. Klicken Sie Import von IODDs.

_images/w_import_IODD.jpg

  Zobrazí se následující dialog:

_images/w_import_IODDS_IOLMs.jpg

  1. Přetáhněte požadovaný soubor s popisem zařízení do čárkovaného rámečku se stisknutým levým tlačítkem myši a uvolněním tlačítka myši jej odešlete. Případně kliknutím uvnitř oblasti rámečku vyberte soubor v systému souborů.

  Klikněte na tlačítko Done. Soubor s popisem zařízení se importuje do katalogu zařízení. V tomto dialogu máte možnost importovat další soubory s popisem zařízení.

_images/w_IODD_importieren.jpg

  1. Klikněte na tlačítko Done.

  Soubor s popisem zařízení je přidán nebo aktualizován.

Stáhněte si soubor s popisem jednotky z internetu

Poznámka

Stránky Balluff GmbH nemají na vyhledávač IODD žádný vliv. Používáte je na vlastní zodpovědnost. IODDfinder je databáze se soubory s popisem zařízení IO-Link, které lze stáhnout.

Poznámka

Vyhledávač IODD vyžaduje připojení k internetu.

  1. Otevřete webovou stránku IODDfinder: https://io-link.com/community/services/ioddfinder.

  Přístup na webové stránky IODDfinder.

_images/w_IODD_Finder_Website.jpg

VYHLEDÁVAČ IODD

Poznámka

Kliknutím vedle okna IODDfinderu operaci zrušíte.

  1. Máte následující možnosti:

  • Zadejte požadované kritérium vyhledávání, např. výrobce, typ výrobku nebo ID zařízení.

  Shodné shody se dynamicky nabízejí k výběru pod vstupním polem.

_images/w_IODDfinder_suche.jpg

Kritérium vyhledávání: Ba

  • Klepněte na požadovaný hit ze seznamu.

-nebo-

  • Klikněte na tlačítko *Další

  Zobrazí se všechna dostupná data popisu jednotky.

_images/w_iodd_download_1.jpg

Poznámka

Kliknutím na záhlaví sloupců seřadíte sloupce vzestupně a sestupně.

  1. Sie können die Ansicht mithilfe der Filterleiste filtern, z.B. im Textfeld „Product name“:

_images/w_iodd_filter.jpg

Filtr: Balluff GmbH

  1. Kliknutím na tlačítko Stáhnout v levém sloupci stáhnete požadovaný soubor s popisem jednotky.

  Popis jednotky je k dispozici ve složce ke stažení. Nyní jej lze importovat, viz Import souborů s popisem zařízení (IODD).
