Störungssuche mit Aktivitätsprotokoll durchführen (LOG)

26.12.2024 | 473 Wörter | 2 min Lesedauer

Das Log ist ein Werkzeug zur detaillierten Störungssuche in Topologien, in dem die folgenden Ereignisse in ihrer zeitlichen Abhängigkeit dargestellt werden:

  • Veränderungen an der Topologie

  • Veränderungen in der Benutzerverwaltung

  • Ereignisse, die die IO-Link-Netzwerk-Module oder die IO-Link-Geräte betreffen.

  • Suchen nach Geräten

  • Import von Topologien

  • Firmware-Aktualisierungen

Das BET sammelt dabei alle Ereignisse ein, die in den Logs der in der Topologie vorhandenen IO-Link-Netzwerk-Module auftreten, und stellt sie dar. Dabei nutzt das BET die Systemzeit des Arbeitsrechners. Die Uhrzeit in den IO-Link-Netzwerk-Modulen wird nicht berücksichtigt. Aktualisiert werden die Logs, wenn die Topologie aktualisiert wird, sowie beim Aufruf des Logs (IO-Link-Netzwerk-Module müssen grünen Verbindungsstatus haben).

Bemerkung

Das BET liest automatisch Meldungen aus den IO-Link-Netzwerk-Modulen aus. Da die Meldungen in den IO-Link-Netzwerk-Modulen nur in englischer Sprache geführt werden, werden die Meldungen auch im Log in englischer Sprache übernommen.

Log-Übersicht für alle Geräte aufrufen

  Klicken Sie in der Funktionsleiste LOG.

  Das Log wird angezeigt:

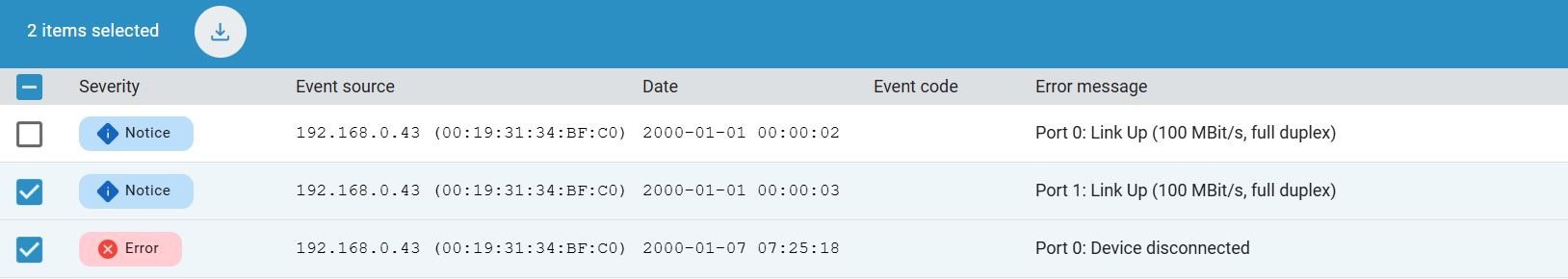

_images/w_Log.jpg

Beispiel für Aktivitätsprotokoll (Log)

In der Log-Übersicht finden Sie die folgenden Informationen:

Schweregrad

Jedem Ereignis ist ein Schweregrad aus acht Kategorien (absteigend sortiert) zugeordnet.

Schweregrad

Beschreibung

1. Emergency

Interner Fehler
Das IO-Link-Netzwerk-Modul oder das IO-Link-Gerät hat einen Hardware-
oder Softwaredefekt an sich selbst festgestellt. Das Modul muss
gewartet oder ausgetauscht werden.

2. Alert

3. Critical

4. Error

Externer Fehler
Das IO-Link-Netzwerk-Modul oder das IO-Link-Gerät hat ein möglicherweise
unzulässiges Ereignis festgestellt, das von außen auf das IO-Link-Netzwerk-Modul
oder das IO-Link-Gerät einwirkt. Eine Störungssuche
in der Topologie könnte notwendig sein.

5. Warning

6. Notice

7. Informational

Ereignis
Das IO-Link-Netzwerk-Modul oder das IO-Link-Gerät hat ein wichtiges (normales)
Betriebsereignis festgestellt. Dazu gehören z. B. auch
Konfigurationsaktionen über das Webinterface, benutzerbezogene
Log-Einträge, topologiebezogene Informationen und andere
Konfigurationsschnittstellen, welche aufgezeichnet werden.

8. Debug

Datum / Zeit

Eintrittzeitpunkt und Datum des Ereignisses, das im Log gespeichert wurde.

Format des Zeitstempels: Datum - Uhrzeit (inkl. Millisekunden)

Bemerkung

Beim ersten Einlesen der Log-Daten aus den IO-Link-Netzwerk-Modulen wird die Uhrzeit des Auslesens als Uhrzeit für die Ereignisse übernommen. Das kann dazu führen, dass früher zurückliegende Ereignisse im IO-Link-Netzwerk-Modul mit der gleichen Uhrzeit in das Log übernommen werden. Ab dem Zeitpunkt, an dem das BET aufgeschaltet ist, wird ein Ereignis mit dem Zeitstempel eingetragen.

Ursprung

Bezeichnet die Quelle des Eintrags, beispielsweise das IO-Link-Gerät. Die Quelle ist der Entstehungsort der Aktion.

Nachricht

Inhalt des Login-Eintrags.

Log-Übersicht für spezifische Geräte aufrufen

  1. Wählen Sie in der Topologie die Geräte, für die Sie das Log anzeigen möchten.

  2. Klicken Sie in der Funktionsleiste LOG.

  Das Log für die ausgewählten Geräte wird angezeigt.

  1. Filtern Sie bei Bedarf die Ansicht, siehe Spalten filtern.

Logs exportieren

  1. Klicken Sie in der Funktionsleiste LOG.

  Das Log wird angezeigt.

  1. Klicken Sie EXPORTIEREN.

  Sie werden aufgefordert, die Datei im Dateisystem zu speichern.

  1. Wählen Sie einen Speicherort, vergeben Sie einen Dateinamen und klicken Sie Speichern.

Dauerhaft gespeicherte Logs für Admins

Im BET werden viele Informationen generiert und bestimmte Informationen im Log-Server gespeichert. Diese Logs sind auch nach Erstellen einer neuen Topologie oder einem Neustart des BETs verfügbar. Dauerhaft gespeicherte Logs sind nur für Administratoren sichtbar.

Folgende Aktionen werden dauerhaft gespeichert:

  • An- und Abmeldevorgänge

  • Benutzerverwaltungsaktivitäten

  • Maximale Anmeldeversuche

  • Automatisches Ausloggen nach Timeout
