GSDML-Datei generieren

14.08.2026 | 860 Wörter | 4 min Lesedauer

Sie können Generic Station Description Markup (GSDML)-Dateien in das BET importieren, bearbeiten, und danach zur weiteren Nutzung im Siemens TIA Portal® exportieren.

Bemerkung

Beachten Sie die Begrenzungen der GSDML-Datei für Ihr Netzwerkmodul. Jeder Parameter belegt eine gewisse Menge an Speicher. Sollte das Limit für die Verwendung im Siemens TIA Portal® erreicht werden, wird eine Fehlermeldung ausgespielt. Wir empfehlen, ausschließlich die benötigten Parameter zur GSDML-Datei hinzuzufügen.

Gerätelisten erstellen und Parameter konfigurieren

Um IO-Link Geräte über die GSDML-Dateien mit den ausgewählten Netzwerkmodulen zu verbinden, können Sie Listen mit den gewünschten IO-Link Geräten erstellen.

  1. Klicken Sie in der Funktionsleiste GSDML-GENERATOR.

   Der folgende Dialog erscheint:

_images/w_GSDML_Composer_Create_List_1.jpg

  1. Klicken Sie Liste hinzufügen.

   Der folgende Dialog erscheint:

_images/w_GSDML_Composer_Create_List_2.jpg

  1. Geben Sie einen Namen für Ihre Geräteliste ein. Sie können auch einen zuvor kopierten Text mit Hilfe von einfügen. Klicken Sie anschließend auf Weiter.

   Der folgende Dialog erscheint:

_images/w_GSDML_Composer_Create_List_Sidebar.jpg

  1. Suchen Sie das Gerät mit Hilfe des Suchfeldes oder durch Scrollen. Wenn Sie das Gerät gefunden haben, stellen Sie die Anzahl der Geräte mit Hilfe von +/- ein, und klicken Sie anschließend auf IO-Link Gerät hinzufügen.

   Der folgende Dialog erscheint:

_images/w_GSDML_Composer_Create_List_3.jpg

  1. Hier haben Sie die folgenden Möglichkeiten:

    • Klicken Sie , um ein Gerät aus der Geräteliste zu entfernen.

    • Klicken Sie , um einen eigenen Namen zu vergeben.

  2. Klicken Sie Weiter um die Parameter Ihrer Geräte anzupassen.

   Eine Übersicht der Eigenschaften und die Parameter zu den IO-Link Geräten werden angezeigt:

_images/w_GSDML_Composer_Parameter.jpg

  1. Markieren Sie die Parameter-Sets, die Sie in die GSDML-Datei übernehmen wollen, und ändern Sie sie nach Bedarf. Klicken Sie danach auf Weiter, um die Parameter für das nächste Gerät in der Geräteliste anzupassen.

  2. Sobald alle Geräte parametrisiert sind, Klicken Sie Weiter.

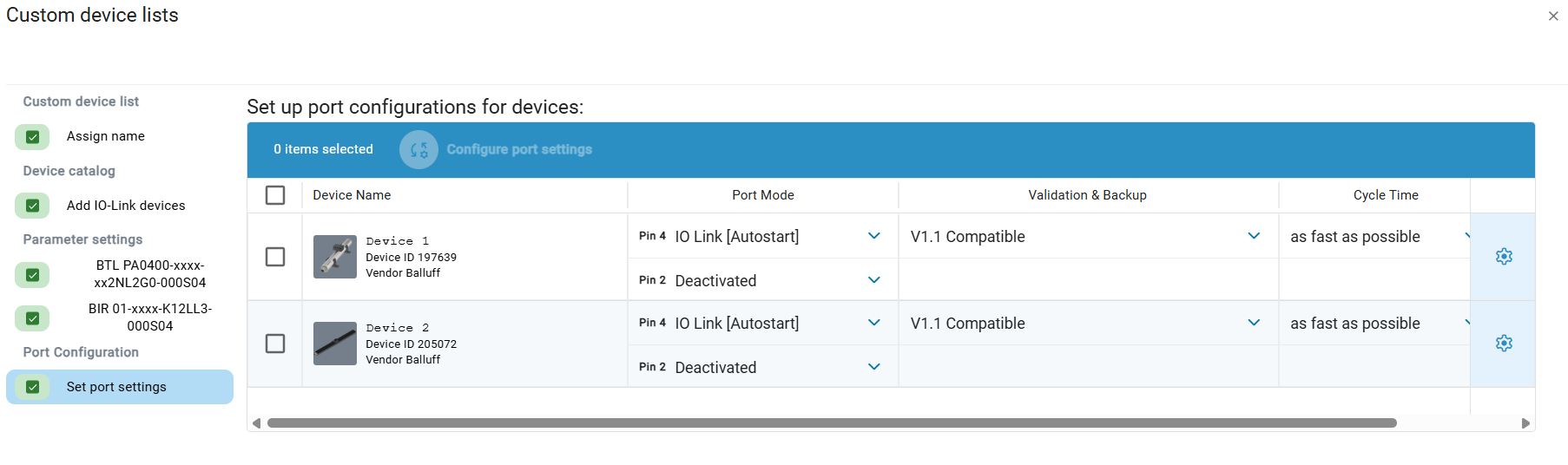

   Ein weiteres Fenster erscheint, wo Sie Portkonfigurationen für die Geräte anpassen können:

_images/w_GSDML_Composer_Ports.jpg

  1. Um die Ports zu konfigurieren, klicken Sie auf das Symbol :

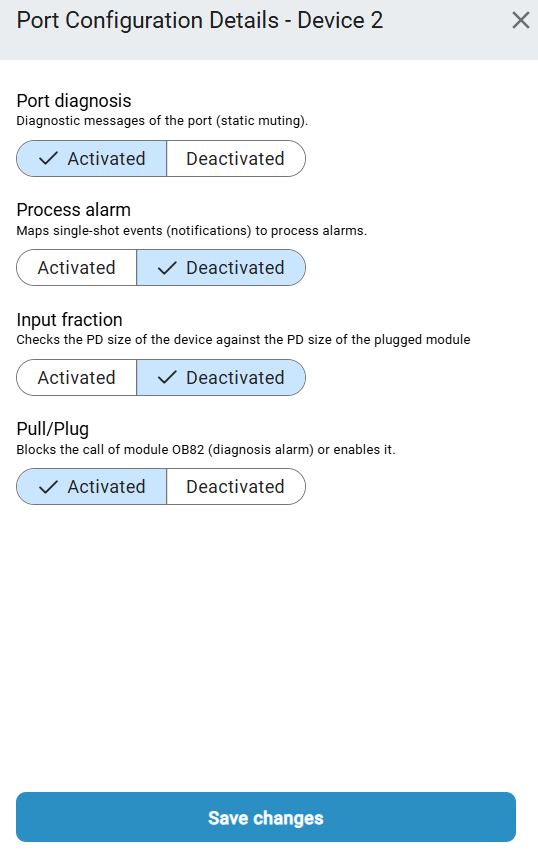

   Eine Seitenleiste erscheint, wo Sie die Ports zu dem ausgewähltem Gerät vornehmen können:

_images/w_GSDML_Composer_Ports_2.jpg

  1. Nachdem Sie Ihre gewünschten Änderungen vorgenommen haben, schliessen Sie das Fenster mit einem Klick auf Änderungen speichern

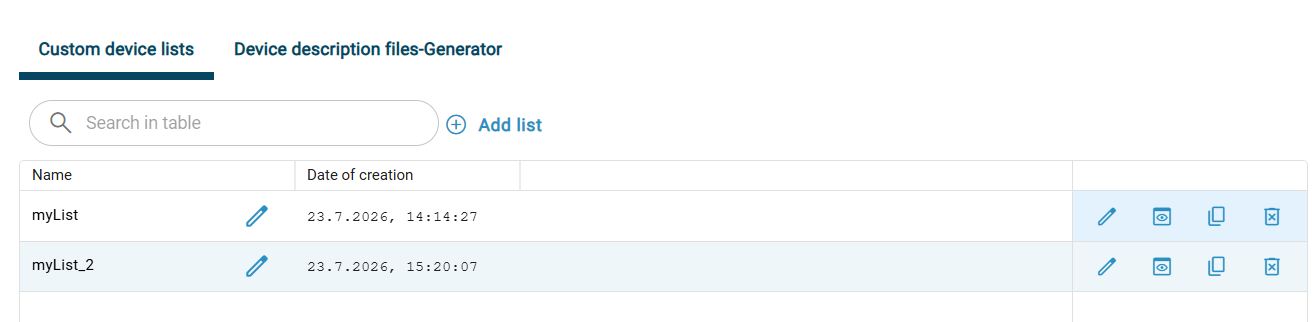

  2. Sobald alle Geräte parametrisiert und die Ports konfiguriert sind, Klicken Sie Katalog speichern, um Ihre Geräteliste zu speichern.

_images/w_GSDML_Composer_created_list.jpg

Bemerkung

Sie können in dieser Darstellung weitere Gerätelisten erstellen, Gerätelisten entfernen, bereits vorhandene Gerätelisten duplizieren und Gerätelisten editieren. Zudem können Sie eine Vorschau zu den Listen einblenden. Benutzen Sie dazu die Schaltflächen auf der rechten Seite.

GSDML importieren

  1. Klicken Sie in der Funktionsleiste GSDML-GENERATOR.

   Der folgende Dialog erscheint:

_images/w_GSDML_Composer_Start.jpg

  1. Um ein Netzwerkmodul für eine GSDML-Konfiguration auszuwählen, klicken Sie Modul hinzufügen.

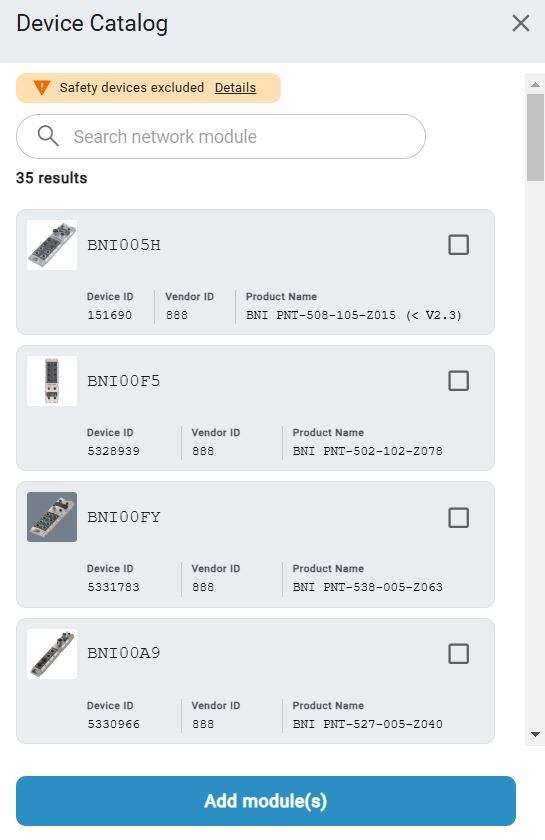

   Der Gerätekatalog mit auswählbaren Netzwerkmodulen erscheint:

_images/w_GSDML_Composer_Geraetekatalog.jpg

  1. Wählen Sie die gewünschten Netzwerkmodule mit Hilfe des Suchfeldes oder durch Scrollen, und klicken Sie Netzwerk-Modul(e) hinzufügen.

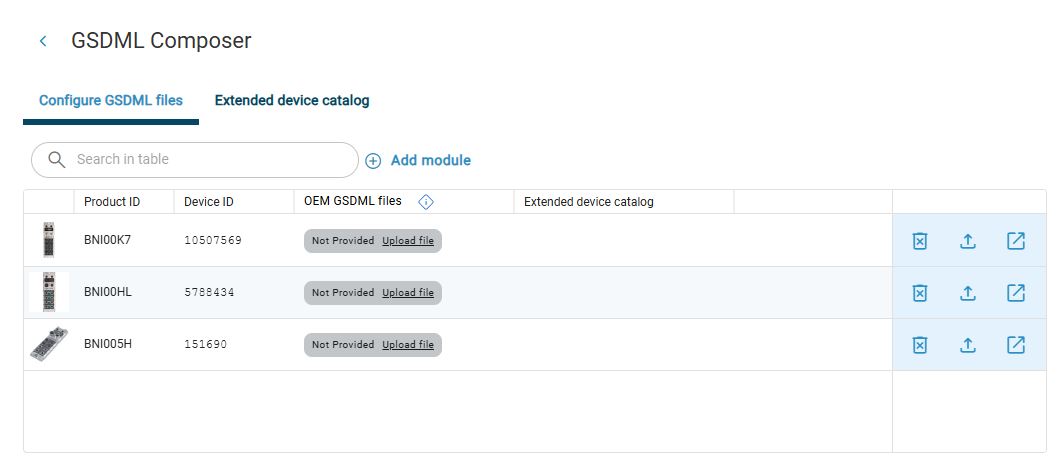

   Der folgende Dialog erscheint:

_images/w_GSDML_Composer_Start_2.jpg

Bemerkung

Falls die GSDML-Dateien der ausgewählten Netzwerkmodule bereits importiert sein sollten, werden sie grün hinterlegt dargestellt. Andernfalls sind sie grau hinterlegt.

  1. Um die fehlenden GSDML-Dateien vom Balluff-Webshop herunterzuladen, klicken Sie .

   Die Produktseite wird im Webshop geöffnet.

_images/w_GSDML_Composer_Webshop_1.jpg

  1. Klicken Sie Downloads > Software.

   Ein Menü öffnet sich.

_images/w_GSDML_Composer_Webshop_2.jpg

  1. Wählen Sie die GSDML-Datei, die Sie herunterladen möchten.

   Der folgende Dialog erscheint:

_images/w_GSDML_Composer_Webshop_3.jpg

  1. Aktivieren Sie Allgemeine Geschäftsbedingungen, und klicken Sie Download. Die GSDML-Datei wird standardmäßig im Downloads-Ordner auf Ihrem Computer gespeichert.

  2. Um eine heruntergeladene GSDML-Datei in das BET zu importieren, klicken Sie .

   Der folgende Dialog erscheint:

_images/w_GSDML_import.jpg

  1. Ziehen Sie die gewünschte GSDML-Datei mit gedrückter linker Maustaste innerhalb des gestrichelten Rahmens, und lassen Sie die Maustaste los, um sie hochzuladen. Alternativ können Sie auch innerhalb des Rahmenbereichs klicken, um die Datei im Dateisystem auszuwählen.

   Nach einem erfolgreichen Import erscheint der folgende Dialog:

_images/w_GSDML_import_success.jpg

Bemerkung

Falls die GSDML-Datei nicht importiert werden kann, werden Sie mit einer Warnung darauf aufmerksam gemacht. Dies liegt meist daran, dass die ausgewählte Datei veraltet ist. Nehmen Sie im diesem Fall Kontakt mit Balluff auf.

  1. Klicken Sie Fertig, um wieder in das Hauptfenster vom GSDML-Generator zu gelangen.

   Falls alle GSDML-Dateien richtig importiert sind, erscheint der folgende Dialog:

_images/w_GSDML_import_success_2.jpg

Imnächsten Schritt weisen Sie nun den Netzwerkmodulen die parametrierten Geräte mit Hilfe einer Geräteliste zu.

Bemerkung

ESI-Dateien können Sie analog zu den GSDML-Dateien mit einem Klick auf hochladen, wenn Sie zuvor die benötigten Dateien lokal gespeichert haben.

Nach dem Import der GSDML-Dateien haben Sie verschiedene Möglichkeiten, wie Sie weiter vorgehen können. Sie können:

Geräteliste zuweisen

Falls die Geräteliste erfolgreich erstellt wurde, wird sie den Netzwerkmodulen automatisch zugewiesen. Die Zuweisungen können Sie jederzeit ändern.

  1. Klicken Sie dazu auf den Namen der zugeordneten Liste. Es erscheint daraufhin eine Drop-down-Liste (falls Sie weitere Listen erstellt haben) mit einer Auswahl. Wählen sie eine andere Geräteliste, die Sie dem ausgewählten Netzwerk-Modul zuzuweisen wollen.

  Sie haben einem Netzwerkmodul eine Geräteliste zugewiesen.

Ports zuweisen

In dieser Ansicht haben Sie auch die Möglichkeit die Geräte aus der ausgewählten Liste den Ports des Netzwerk-Moduls zuzuweisen.

  1. Klicken Sie dazu auf Portzuweisung auf der rechten Seite.

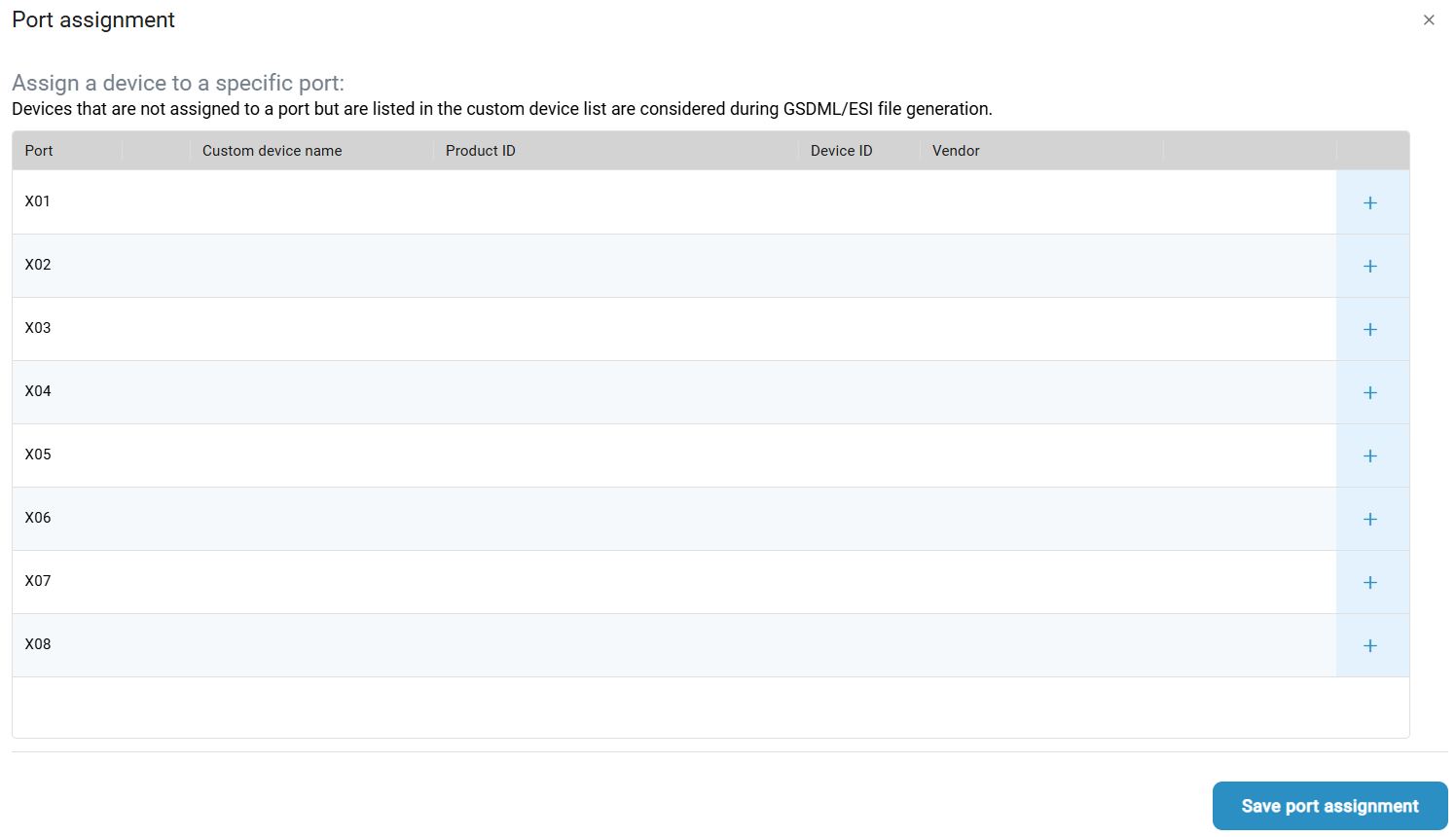

      Das folgende Fenster erscheint:

_images/w_GSDML_Composer_port_assignment_empty.jpg

  1. Sie sehen hier die vorhandenen Ports mit jeweils einem Symbol auf der rechten Seite. Um eine Zuweisung vorzunehmen, klicken Sie auf das Symbol.

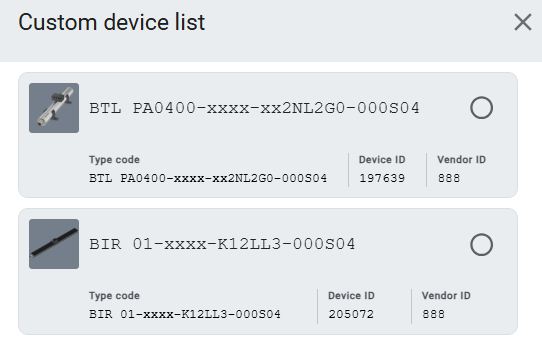

      Das folgende Fenster mit den zur Verfügung stehenden IO-Link Geräten erscheint:

    _images/w_GSDML_Composer_port_assignment_devices.jpg

  2. Markieren Sie das gewünschte Gerät und klicken Sie anschliessend auf Gerät zum Port hinzufügen.

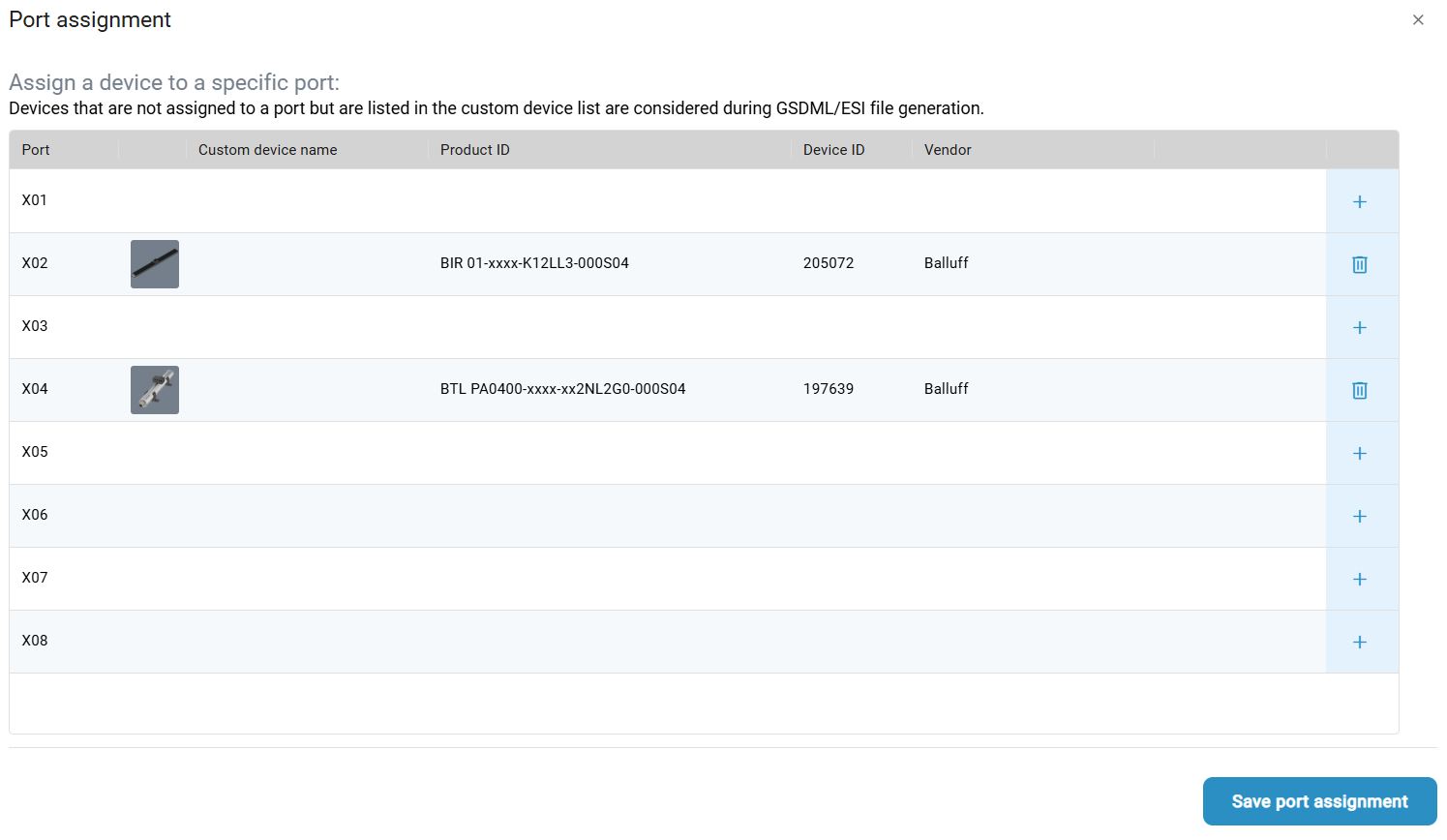

      Die aktuelle Portzuweisung wird dargestellt:

    _images/w_GSDML_Composer_port_assignment_finished.jpg

  3. Wiederholen Sie die vorangegangene Schritte für alle IO-Link Geräte um sie den Ports zuzuweisen.

  4. Schliessen Sie das Fenster mit einem Klick auf Portzuweisung speichern.

      Sie haben die IO-Link Geräte erfolgreich den Ports zugewiesen.

GSDML-Datei exportieren

  1. Um die GDSML-Datei auf Ihrem Computer zu exportieren, klicken Sie GSDML-Datei exportieren .

   Der folgende Dialog erscheint:

_images/w_GSDML_export_warning.jpg

  1. Lesen Sie den Hinweis, und klicken Sie Verstanden.

  Der Datei-Explorer öffnet sich, und Sie können die ausgewählte GSDML-Konfiguration zur weiteren Verwendung auf Ihrem Computer speichern.

GSDML-Konfiguration löschen

Um Ihre erstellte GDSML-Konfiguration zu löschen, klicken Sie .

  Die GSDML-Konfiguration wird gelöscht.
