IO-Link-Geräte über USB-Master konfigurieren

06.11.2024 | 365 Wörter | 2 min Lesedauer

Bemerkung

Damit der USB-Master funktioniert, müssen die entsprechenden Treiber bei der Installation des BET mitinstalliert worden sein.

Bemerkung

Unter Umständen ist für den ordnungsgemäßen Betrieb des USB-Masters eine zusätzliche Stromversorgung (24 V) notwendig.

1. Klicken Sie in der Funktionsleiste IO-Link via USB-Master.

  Der folgende Dialog erscheint für den Fall, dass kein USB-Master angeschlossen ist:

2. Schließen Sie den USB Master an, und klicken Sie Suche Neu Starten.
     Der folgende Dialog erscheint für den Fall, dass der USB-Master angeschlossen ist, aber noch keine IODD gefunden wurde:

3. Klicken Sie IODD Importieren.

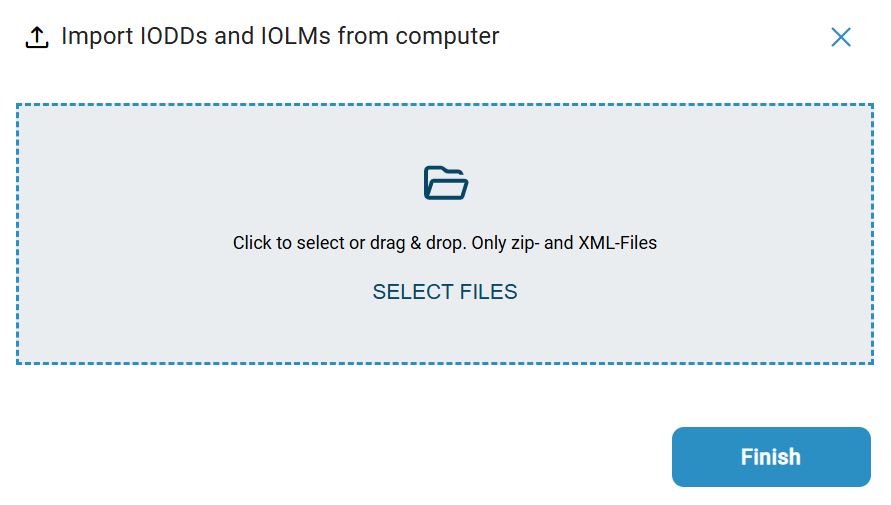

4. Ziehen Sie die gewünschte IODD mit gedrückter linker Maustaste innerhalb des gestrichelten Rahmens, und lassen Sie die Maustaste los, um die Datei hochzuladen. Alternativ können Sie auch innerhalb des Rahmenbereichs klicken, um die Datei im Dateisystem auszuwählen.
     Die Gerätebeschreibungsdatei wird importiert.

5. Klicken Sie Fertig.
     Der Verbindungsstatus des USB-Masters ändert sich aufgrund der importierten IODD:

6. Falls kein IO-Link-Gerät gefunden werden konnte, schliessen Sie das IO-Link-Gerät an, und klicken Sie IO-Link-Gerät Suchen.
     Der folgende Dialog erscheint für den Fall, dass das IO-Link-Gerät angeschlossen ist, aber noch keine IODD gefunden wurde:

7. Klicken Sie IODD Importieren, und importieren Sie wie oben beschrieben die IODD.

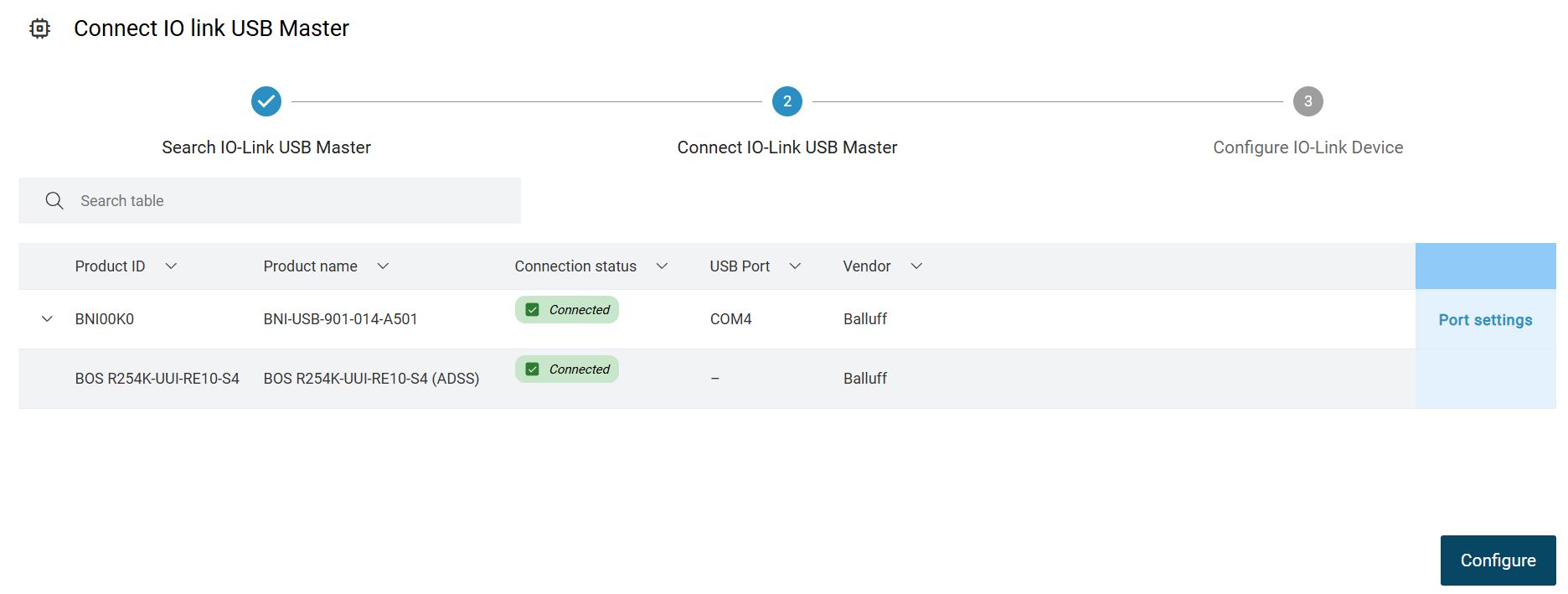

     Der Verbindungsstatus des IO-Link-Geräts ändert sich aufgrund der importierten IODD:

8. Um das oder die Geräte am USB-Master zu konfigurieren, klicken Sie Konfigurieren.

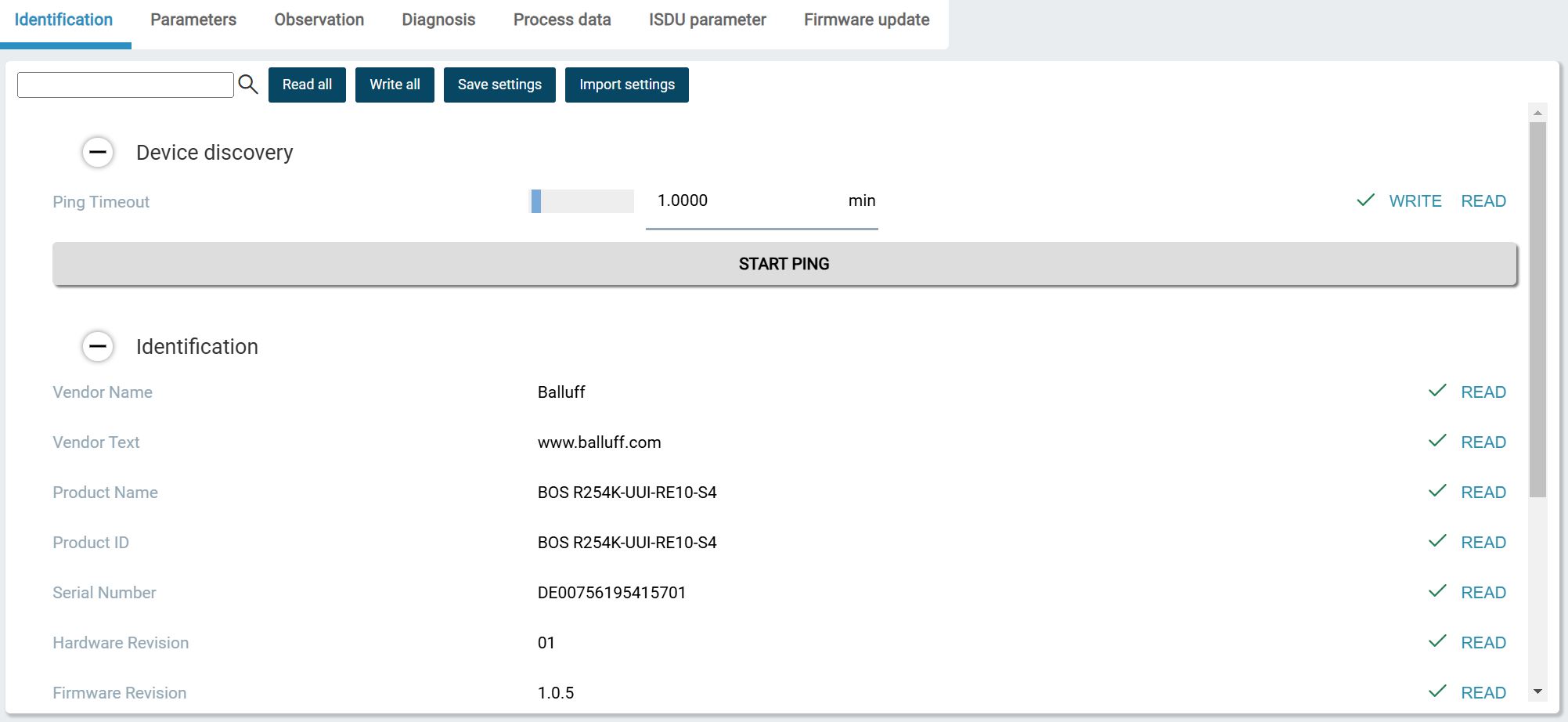

     Der folgende Dialog erscheint:

9. Parametrieren Sie das Gerät, siehe Geräte parametrieren.


Bemerkung

Parameter, die über den USB-Master geändert wurden, werden im IO-Link-Gerät gespeichert. Wird das IO-Link-Gerät an einen IO-Link-Port eines normalen IO-Link-Netzwerkmoduls angeschlossen, dann wird der Parametersatz des IO-Link-Geräts automatisch in den Parameterserver des IO-Link-Netzwerkmoduls hochgeladen. Voraussetzung: Der IO-Link-Port ist für den Parameterserver aktiviert.

Sie haben Sie die folgenden Möglichkeiten:

• Alle Lesen: Mit diesem Befehl lesen Sie alle Parameter aus dem Gerät, siehe Parameter aus Gerät laden. Wenn Sie nur einzelne veränderte Parameter aus dem Gerät lesen wollen, klicken Sie neben dem Hinweisdreieck auf Lesen, siehe Geräteparameter einstellen.


• Alle Schreiben: Mit diesem Befehl schreiben Sie alle veränderten Parameter ins Gerät. Wenn Sie nur einzelne veränderte Parameter ins Geräte schreiben wollen, klicken Sie neben dem Hinweisdreieck auf SCHREIBEN, siehe Geräteparameter einstellen.

• Einstellungen Speichern: Mit diesem Befehl speichern Sie den aktuellen Parametersatz eines Geräts in die BET-Datenbank, siehe Parametersatz speichern.

• Einstellungen Importieren: Mit diesem Befehl laden Sie einen gespeicherten Datensatz aus der BET-Datenbank ins Gerät, siehe Parametersatz laden.


• Klicken Sie Ein Anderes Gerät Konfigurieren, um gegebenfalls weitere IO-Link-Geräte zu konfigurieren, oder klicken Sie Beenden Und Zur Hauptansicht Wechseln, um die Konfiguration zu beenden.
