Przeprowadzanie rozwiązywania problemów za pomocą dziennika aktywności (LOG)

26 gru 2024 | 473 słów | 2 min czasu czytania

Dziennik jest narzędziem do szczegółowego rozwiązywania problemów w topologiach, w którym wyświetlane są kolejne zdarzenia w zależności czasowej:

  • Zmiany w topologii

  • Zmiany w administracji użytkownikami

  • Zdarzenia, które mają wpływ na moduły sieciowe IO-Link lub urządzenia IO-Link.

  • Wyszukiwanie urządzeń

  • Importuj topologie

  • Aktualizacje oprogramowania układowego

Strona BET zbiera wszystkie zdarzenia, które występują w dziennikach modułów sieciowych IO-Link obecnych w topologii i wyświetla je. Strona BET używa czasu systemowego komputera hosta. Czas w modułach sieciowych IO-Link nie jest brany pod uwagę. Dzienniki są aktualizowane po aktualizacji topologii i po wywołaniu dziennika (moduły sieciowe IO-Link muszą mieć zielony status połączenia).

Informacja

Strona BET automatycznie odczytuje komunikaty z modułów sieciowych IO-Link. Ponieważ komunikaty w modułach sieciowych IO-Link są przechowywane tylko w języku angielskim, są one również przesyłane do dziennika w języku angielskim.

Wywołanie przeglądu dzienników dla wszystkich urządzeń

  Kliknij LOG na pasku funkcji.

  Zostanie wyświetlony dziennik:

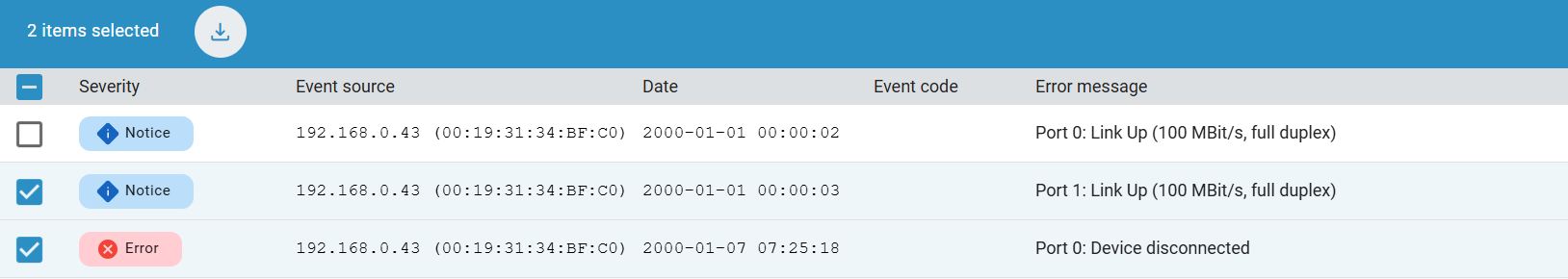

_images/w_Log.jpg

Przykładowy dziennik czynności (Log)

W przeglądzie dziennika znajdziesz następujące informacje:

Szkoda

Każdemu zdarzeniu przypisywany jest poziom dotkliwości z ośmiu kategorii (posortowanych w kolejności malejącej).

Istotność

Opis

1. Emergency

Błąd wewnętrzny
Moduł sieciowy IO-Link lub urządzenie IO-Link wykryło u siebie wadę sprzętową
lub programową. Moduł musi
być serwisowany lub wymieniony.

2. Alert

3. Critical

4. Error

Błąd zewnętrzny
Moduł sieciowy IO-Link lub urządzenie IO-Link wykryło możliwie
niedopuszczalne zdarzenie działające na moduł sieciowy IO-Link
lub urządzenie IO-Link z zewnątrz. Może być konieczne usunięcie usterki
w topologii.

5. Warning

6 Zawiadomienie

7. Informational

Event
Moduł sieciowy IO-Link lub urządzenie IO-Link wykryło ważne (normalne)
zdarzenie operacyjne. Obejmuje to na przykład,
działania konfiguracyjne za pośrednictwem interfejsu internetowego, wpisy w dzienniku związane z użytkownikiem
, informacje związane z topologią i innymi
interfejsami konfiguracyjnymi, które są rejestrowane.

8. Debug

Data / godzina

Czas wystąpienia i data zdarzenia, które zostało zapisane w dzienniku.

Format znacznika czasu: Data - Czas (w tym milisekundy)

Informacja

Gdy dane dziennika są po raz pierwszy odczytywane z modułów sieci IO-Link, czas odczytu jest przyjmowany jako czas dla zdarzeń. Może to prowadzić do tego, że zdarzenia, które wystąpiły wcześniej w module sieciowym IO-Link, zostaną przeniesione do dziennika z tym samym czasem. Od momentu włączenia strony BET zdarzenie jest wprowadzane ze znacznikiem czasu.

Origin

Określa źródło wpisu, np. urządzenie IO-Link. Źródło to punkt wyjścia do działania.

Message

Treść wpisu o logowaniu.

Wywołanie przeglądu dzienników dla określonych urządzeń

  1. W topologii wybierz jednostki, dla których chcesz wyświetlić dziennik.

  2. Kliknij LOG na pasku funkcji.

  Wyświetlany jest dziennik dla wybranych jednostek.

  1. W razie potrzeby filtruj widok, patrz Kolumny filtrujące.

Eksport logów

  1. Kliknij LOG na pasku funkcji.

  Zostanie wyświetlony dziennik.

  1. Kliknij Export.

  Zostanie wyświetlony monit o zapisanie pliku w systemie plików.

  1. Wybierz miejsce przechowywania, przypisz nazwę pliku i kliknij Save.

Trwale przechowywane logi dla administratorów

W witrynie BET generowanych jest wiele informacji, a niektóre z nich są zapisywane na serwerze dziennika. Dzienniki te są również dostępne po utworzeniu nowej topologii lub ponownym uruchomieniu BET. Trwale zapisane dzienniki są widoczne tylko dla administratorów.

Następujące działania są zapisywane na stałe:

  • Procedury logowania i wylogowywania

  • Działania związane z zarządzaniem użytkownikami

  • Maksymalna liczba prób logowania

  • Automatyczne wylogowanie po upływie czasu
