Konfiguracja urządzeń IO-Link przez USB master

06 lis 2024 | 365 słów | 2 min czasu czytania

Informacja

Aby urządzenie główne USB działało, odpowiednie sterowniki muszą być zainstalowane podczas instalacji BET .

Informacja

Do prawidłowego działania urządzenia głównego USB może być wymagane dodatkowe zasilanie (24 V).

1. Kliknij IO-Link via USB master na pasku funkcji.

  Poniższe okno dialogowe zostanie wyświetlone, jeśli nie podłączono urządzenia USB master:

2. Podłącz urządzenie USB Master i kliknij przycisk Start search again (Rozpocznij wyszukiwanie ponownie).
      Poniższe okno dialogowe zostanie wyświetlone, jeśli urządzenie główne USB jest podłączone, ale nie znaleziono IODD:

3. Kliknij Import IODD.

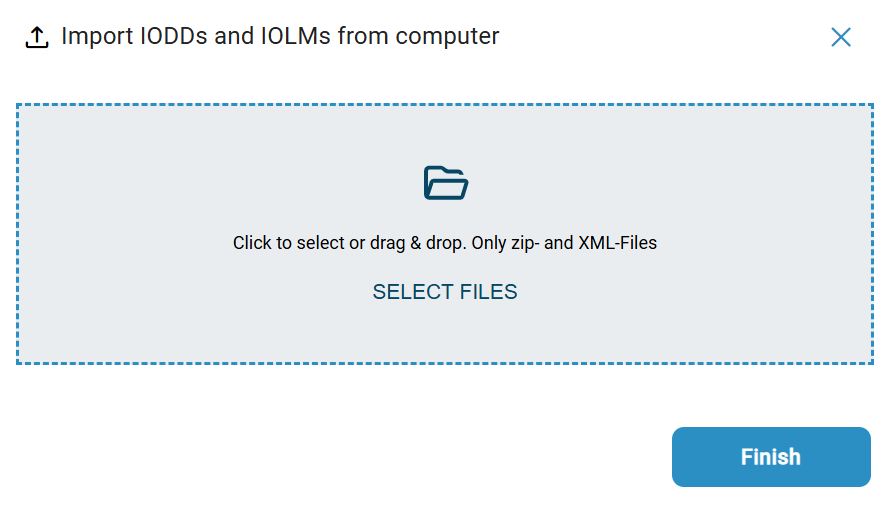

4. Przytrzymaj lewy przycisk myszy i przeciągnij żądany plik IODD w kropkowanej ramce, a następnie zwolnij przycisk myszy, aby przesłać plik. Można również kliknąć w obszarze ramki, aby wybrać plik w systemie plików.
      Plik opisu urządzenia został zaimportowany.

5. Kliknij Done (Gotowe).
      Status połączenia urządzenia USB master zmienia się w oparciu o zaimportowany IODD:

6. Jeśli nie można znaleźć żadnego urządzenia IO-Link, podłącz urządzenie IO-Link i kliknij Find IO-Link device.
      Poniższe okno dialogowe pojawia się w przypadku, gdy urządzenie IO-Link jest podłączone, ale nie znaleziono jeszcze żadnego urządzenia IODD:

7. Kliknij Import IODD i zaimportuj IODD w sposób opisany powyżej.

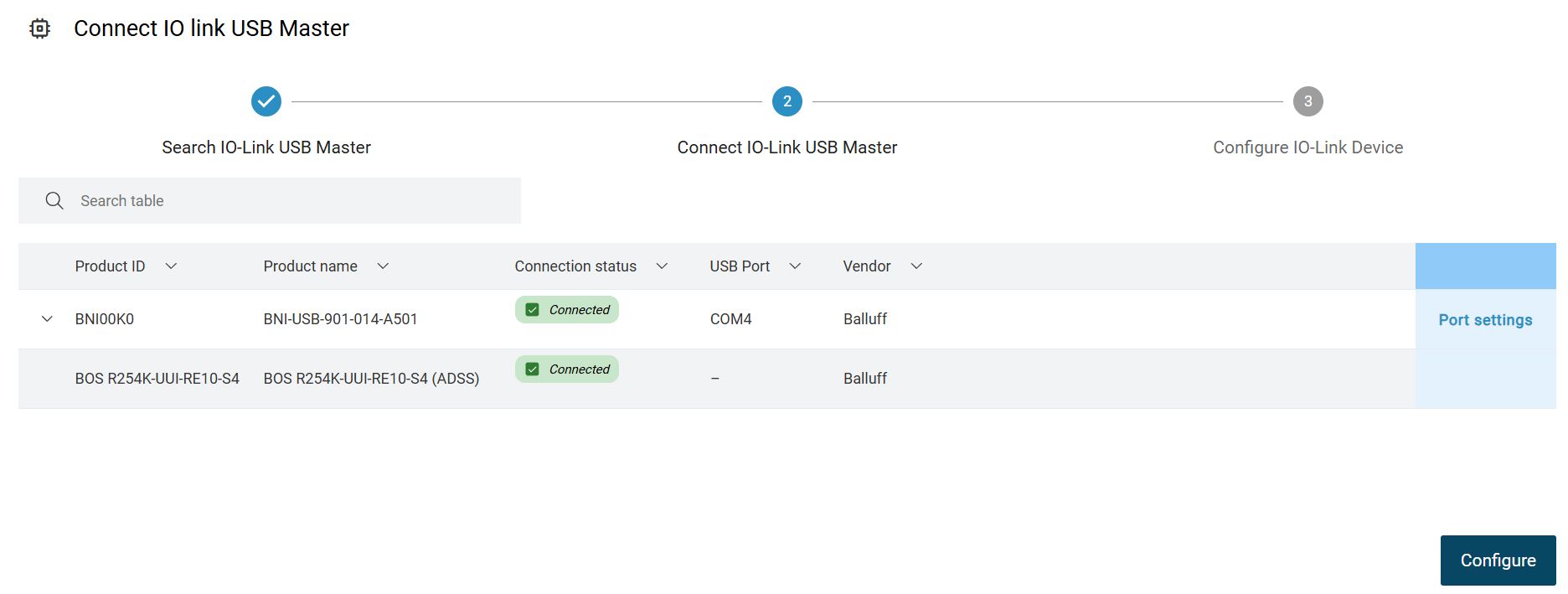

      Status połączenia urządzenia IO-Link zmienia się w zależności od zaimportowanego IODD:

8. Aby skonfigurować urządzenie(a) na USB master, kliknij Configure.

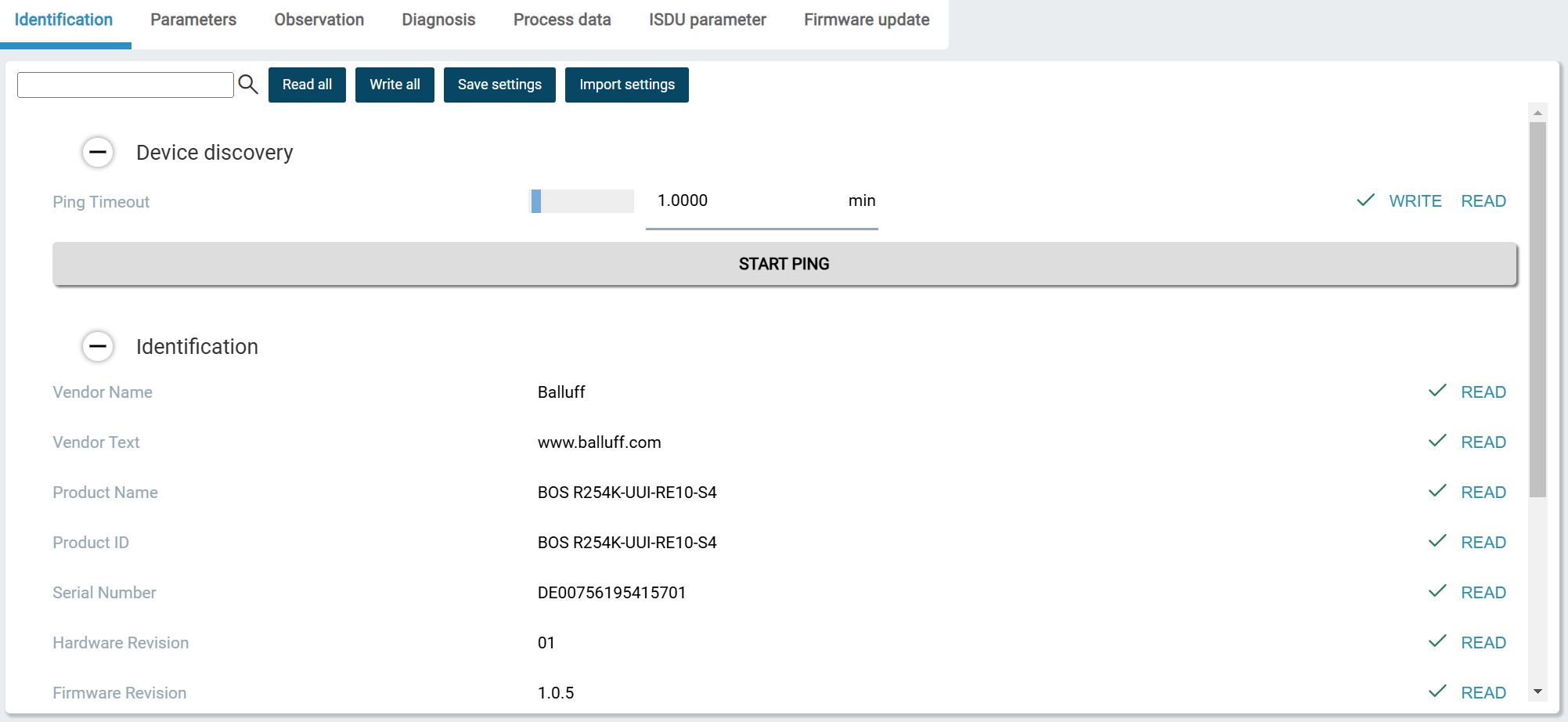

      Pojawi się następujące okno dialogowe:

9. Parametryzacja urządzenia, patrz Parametryzacja jednostek.


Informacja

Parametry, które zostały zmienione przez USB master, są zapisywane w urządzeniu IO-Link. Jeśli urządzenie IO-Link jest podłączone do portu IO-Link zwykłego modułu sieciowego IO-Link, zestaw parametrów urządzenia IO-Link jest automatycznie przesyłany do serwera parametrów modułu sieciowego IO-Link. Wymagania wstępne: Port IO-Link jest aktywowany dla serwera parametrów.

Dostępne są następujące opcje:

• Odczytaj wszystko: Użyj tego polecenia, aby odczytać wszystkie parametry z urządzenia, patrz Wczytanie parametrów z urządzenia. Jeśli chcesz odczytać tylko pojedyncze zmienione parametry z urządzenia, kliknij Read obok trójkąta informacyjnego, patrz Ustawianie parametrów urządzenia.


• Zapisz wszystko: Użyj tego polecenia, aby zapisać wszystkie zmienione parametry w urządzeniu. Jeśli chcesz zapisać w urządzeniu tylko pojedyncze zmienione parametry, kliknij WRITE obok trójkąta informacyjnego, patrz Ustawianie parametrów urządzenia.

• Zapisz ustawienia: Użyj tego polecenia, aby zapisać bieżący zestaw parametrów urządzenia w bazie danych BET, patrz ZAPISYWANIE ZESTAWU PARAMETRÓW.

• Importuj ustawienia: Użyj tego polecenia, aby załadować zapisany rekord danych z bazy danych BET do urządzenia, patrz Dostępne ustawienia dla ID urządzenia: ID produktu: vendor ID: Rewizja IO-Link: .


• Kliknij Configure another device (Skonfiguruj inne urządzenie), aby w razie potrzeby skonfigurować inne urządzenia IO-Link, lub kliknij Exit and switch to main view (Wyjdź i przejdź do widoku głównego), aby zakończyć konfigurację.
