Wyświetlanie i edytowanie szczegółów urządzenia

06 lis 2024 | 4240 słów | 21 min czasu czytania

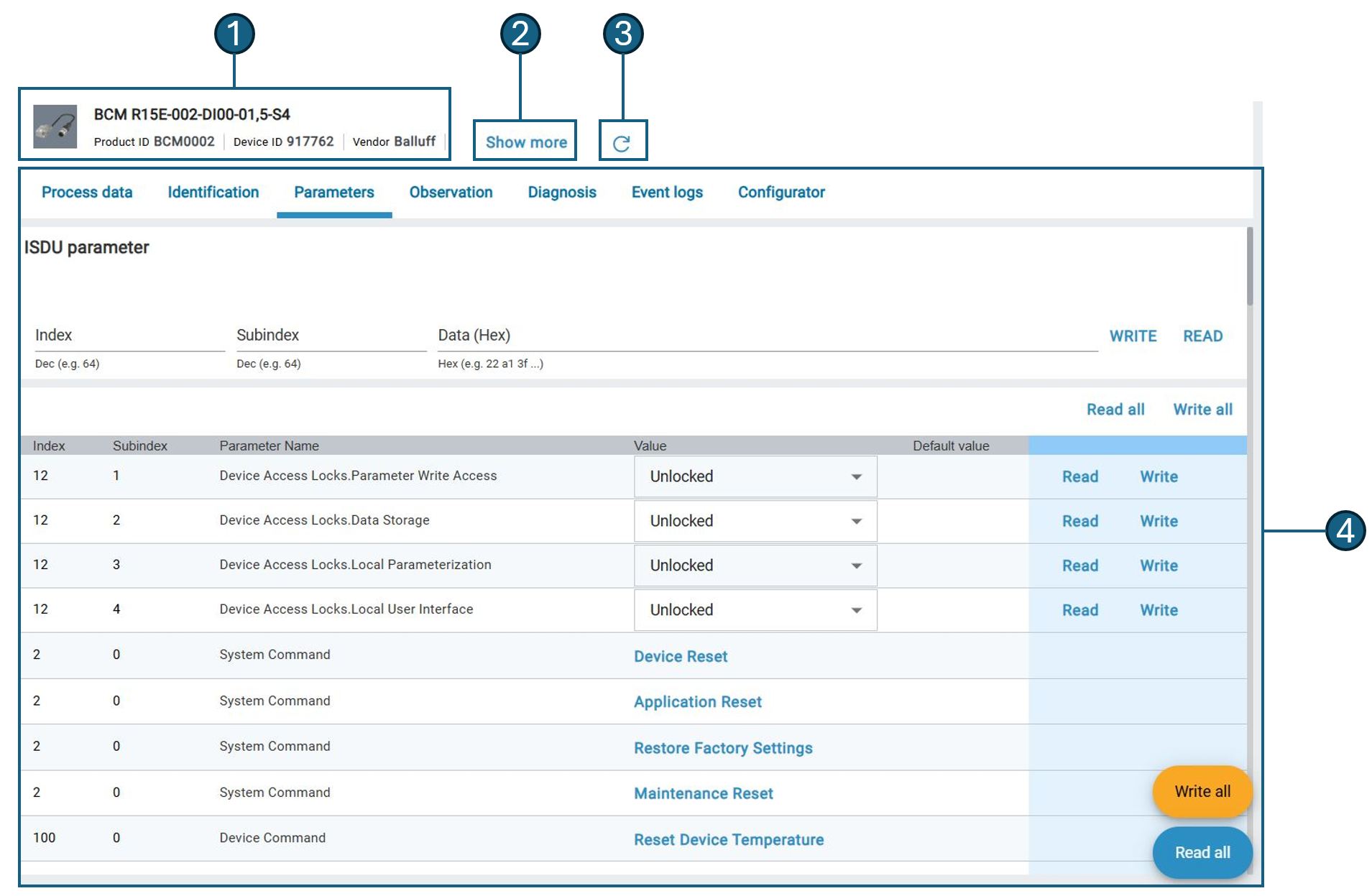

Widok szczegółowy pozwala na bliższą kontrolę i przegląd konkretnych jednostek. W tym widoku można ustawiać parametry i stawiać diagnozy. Widok szczegółowy zmienia się dynamicznie w zależności od tego, jaka kategoria urządzeń została wywołana. Główne różnice występują pomiędzy modułami sieciowymi IO-Link a urządzeniami IO-Link. W zależności od roli użytkownika i stanu sterownika PLC można zmieniać parametry na urządzeniu IO-Link lub module sieciowym.

Szczegóły urządzenia przeglądowego

_images/w_Detailansicht_gesamt.jpg

Przykład: IO-Link device

Pos.

Opis

1

Umożliwia edycję modułów sieciowych IO-Link i urządzeń IO-Link, patrz:

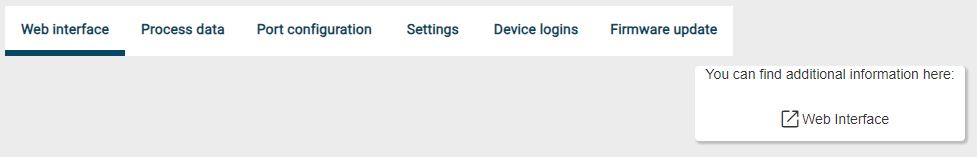

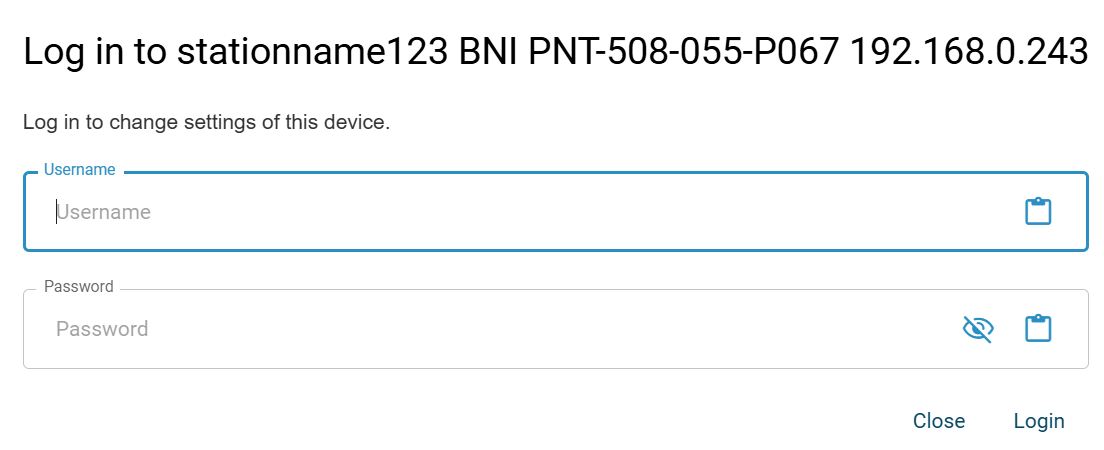

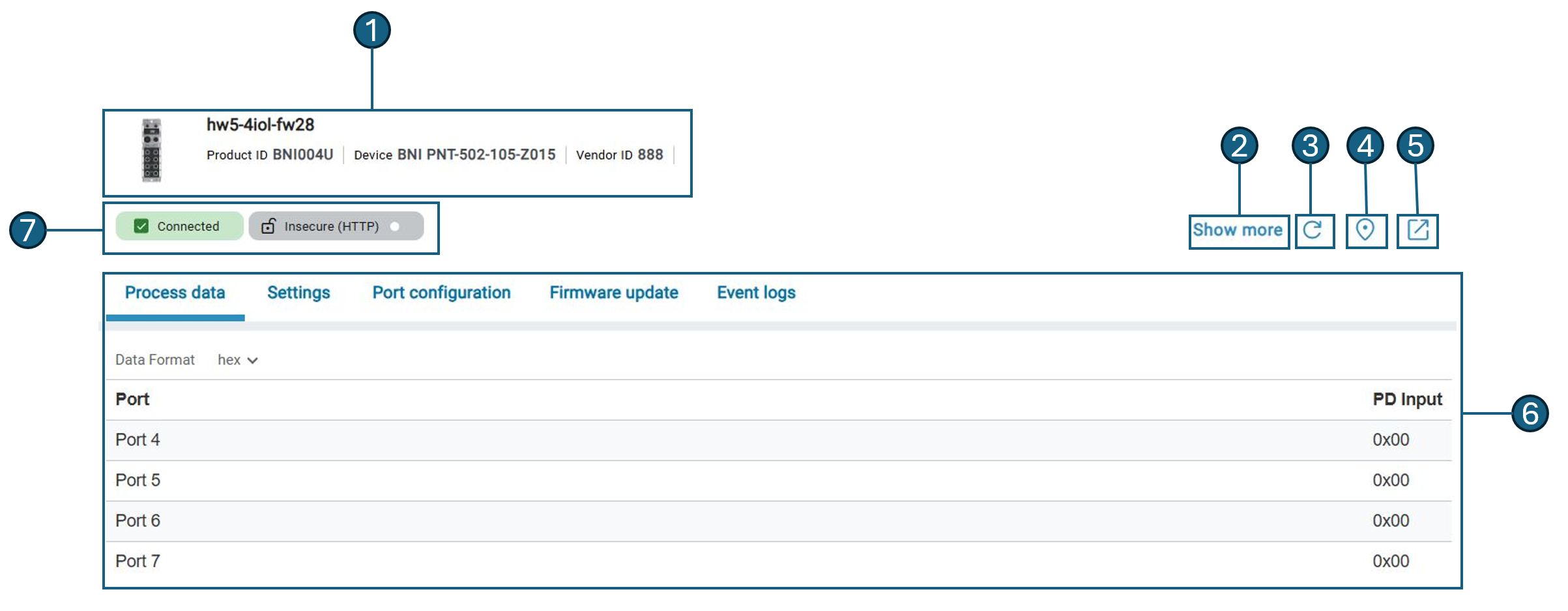

\N Edycja modułów sieciowych IO-Link
\N Edycja urządzeń

2

Blok funkcyjny modułów sieciowych IO-Link i urządzeń IO-Link:
- Aktualizacja widoku szczegółów
- Wróć do topologii
- Kopiowanie i wklejanie poszczególnych wartości parametrów (devices only)
- Kopiowanie i wklejanie poszczególnych wartości parametrów (devices only)
- Wczytanie parametrów z urządzenia (devices only)
- Zapisywanie parametrów do urządzenia (devices only)
- ZAPISYWANIE ZESTAWU PARAMETRÓW (devices only)
- Dostępne ustawienia dla ID urządzenia: ID produktu: vendor ID: Rewizja IO-Link: (devices only)

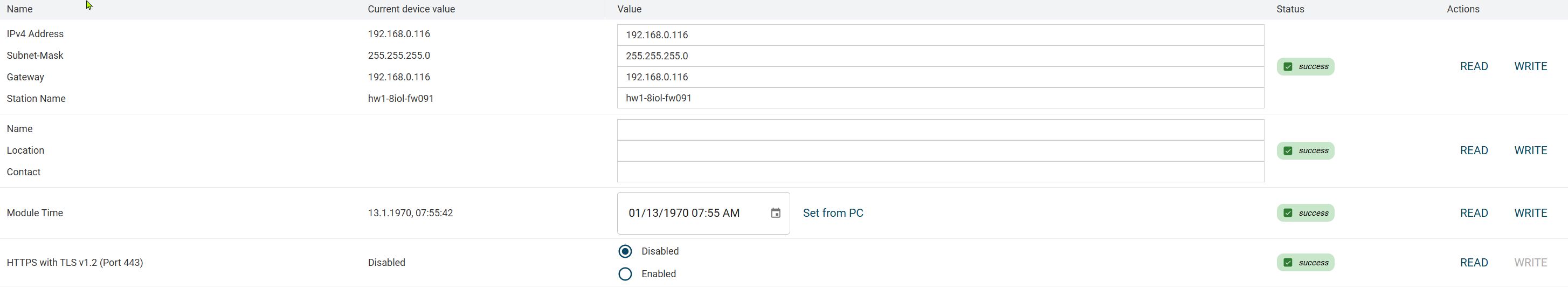

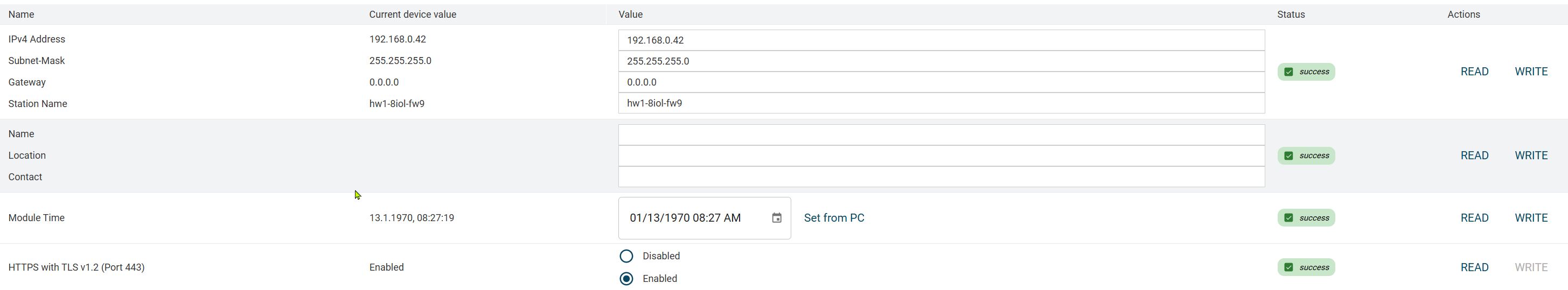

- Zapisywanie ustawień modułu sieciowego IO-Link jako pliku (tylko moduł sieciowy IO-Link)
∙Zapisywanie ustawień modułu sieciowego IO-Link w bazie danych* (tylko moduł sieciowy IO-Link)
∙Załaduj ustawienia modułu sieciowego IO-Link* (tylko moduł sieciowy IO-Link)
∙Ładowanie ustawień modułu sieciowego IO-Link z pliku* (tylko moduł sieciowy IO-Link)

3

Pokazuje informacje o urządzeniu, patrz Pokaż informacje o urządzeniu.

4

Pokazuje aktualny port urządzenia.
Na liście można wybrać inny zajęty port modułu sieciowego IO-Link,

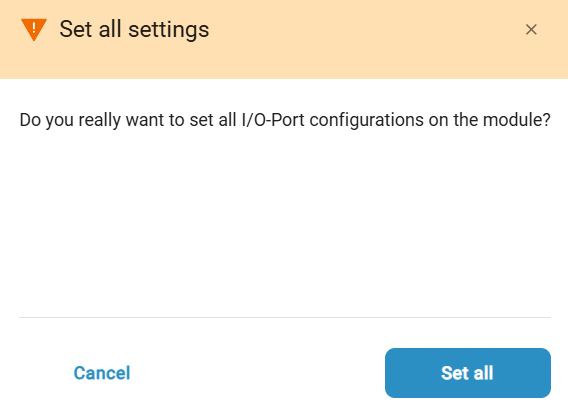

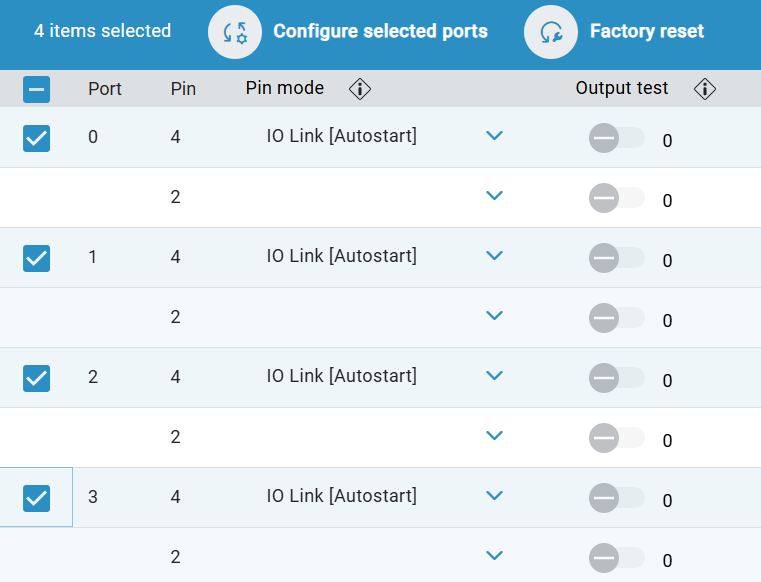

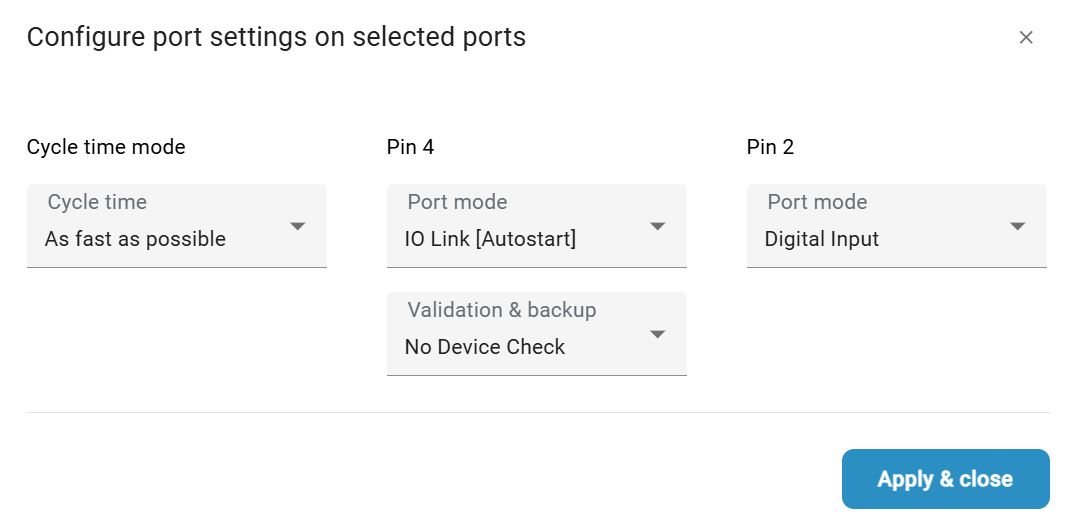

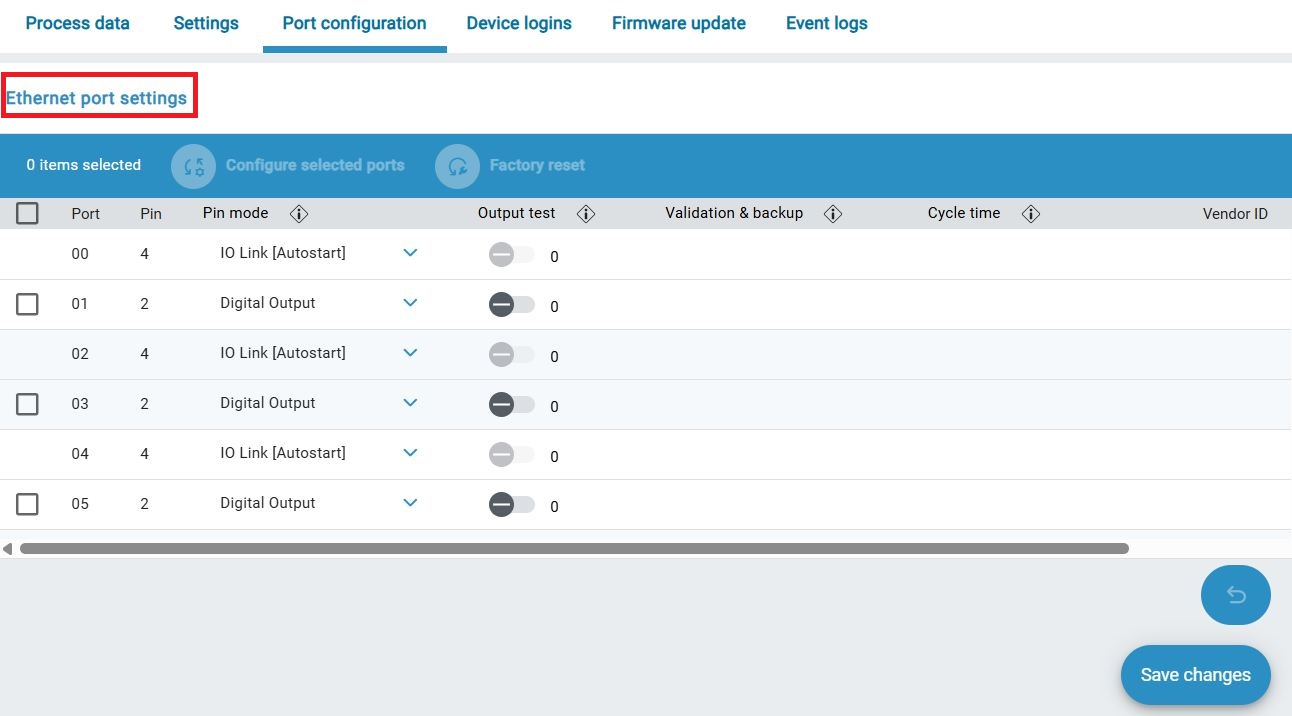

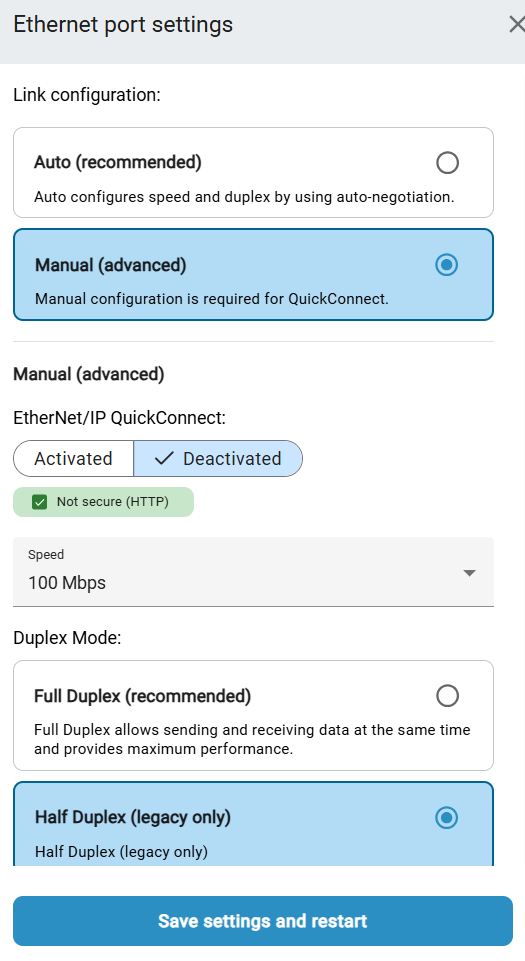

patrz Konfiguracja portów modułów sieciowych IO-Link.

Ogólna obsługa

Pokaż widok szczegółowy

  Zaznacz żądaną jednostkę w topologii i kliknij DETAILS na pasku funkcji.

Informacja

Widok szczegółów jest domyślnie wyłączony. Aby ją aktywować, wybierz jednostkę w widoku głównym lub edycji topologii. Jeśli zaznaczono kilka jednostek, widok jest również dezaktywowany.

  Widok szczegółowy pojawia się w obszarze roboczym.

Aktualizacja widoku szczegółów

  Otwórz widok szczegółowy i kliknij Update w bloku funkcyjnym po prawej stronie.

  Stan jednostek jest aktualizowany.

Informacja

Strona BET nie aktualizuje automatycznie stanu urządzenia w widoku szczegółowym. Wyświetlany stan może zatem różnić się od stanu rzeczywistego.

Wróć do topologii

  Kliknij BACK po prawej stronie w bloku funkcyjnym.

  Widok szczegółowy jest zamykany i w obszarze roboczym wyświetlany jest widok główny.

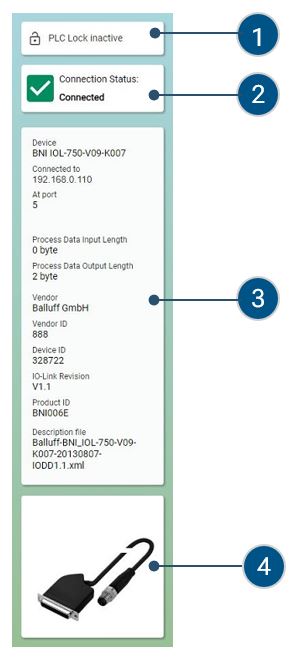

Pokaż informacje o urządzeniu

W widoku szczegółowym wyświetlane są następujące informacje dotyczące wybranego urządzenia:

_images/w_geraeteinformationen_de.jpg

Pos.

Opis

1

Wskazuje, czy PLC jest obecny w topologii.
Jeśli obecny jest sterownik PLC, blokada PLC jest aktywna.
Jeśli blokada PLC jest aktywna, nie można zmieniać żadnych parametrów ani danych procesowych.

2

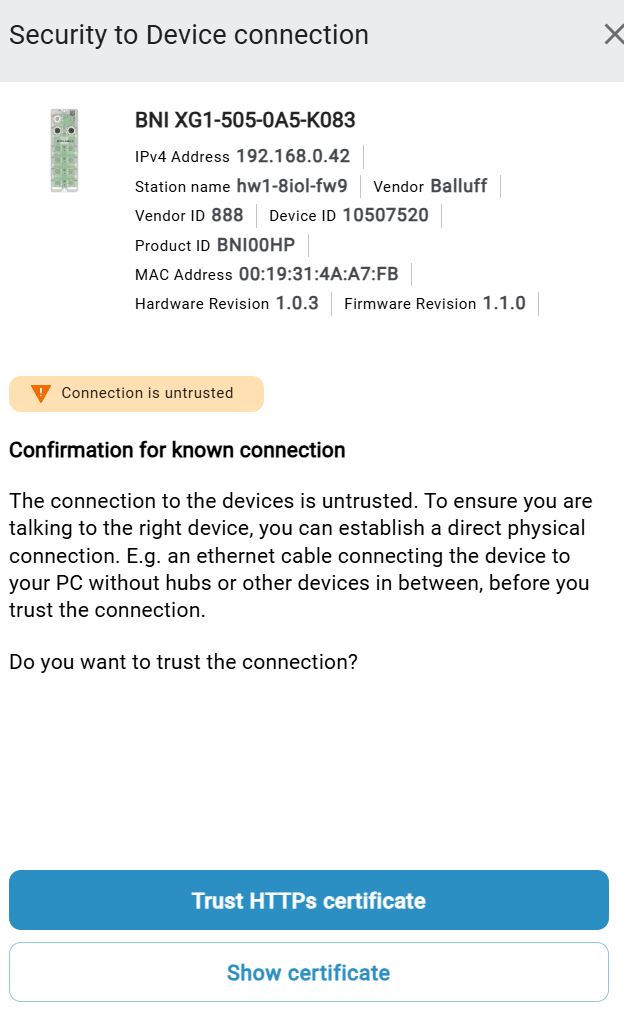

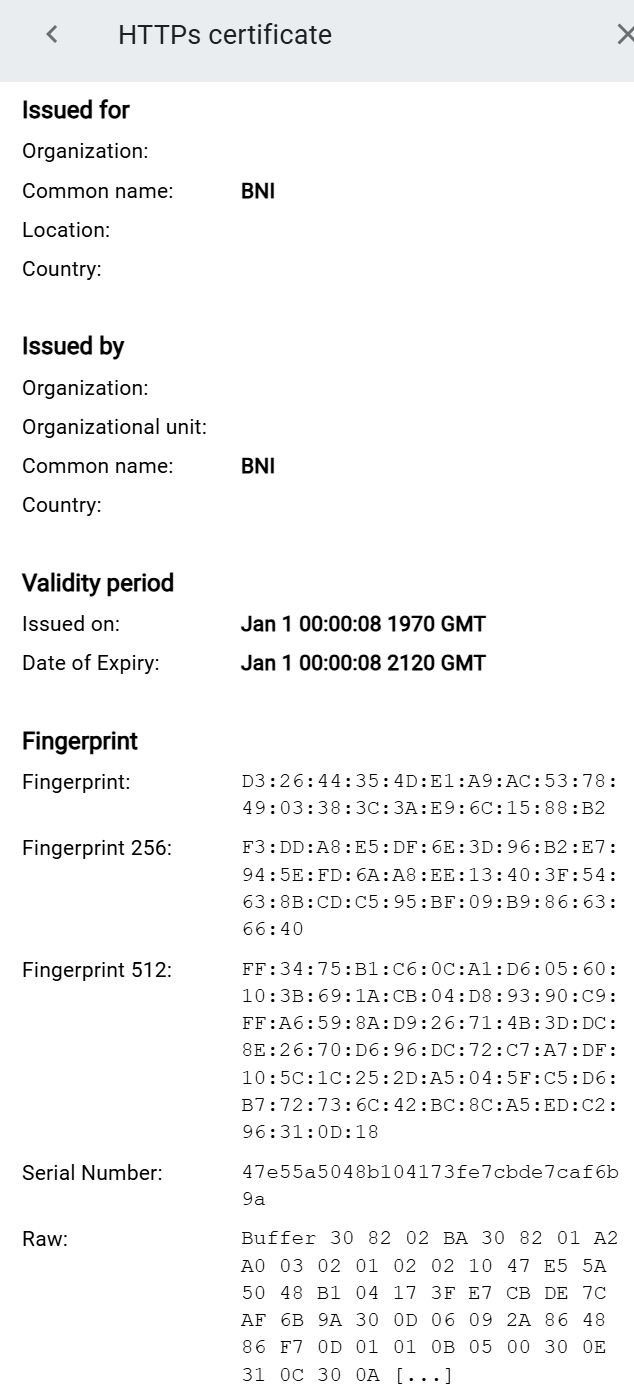

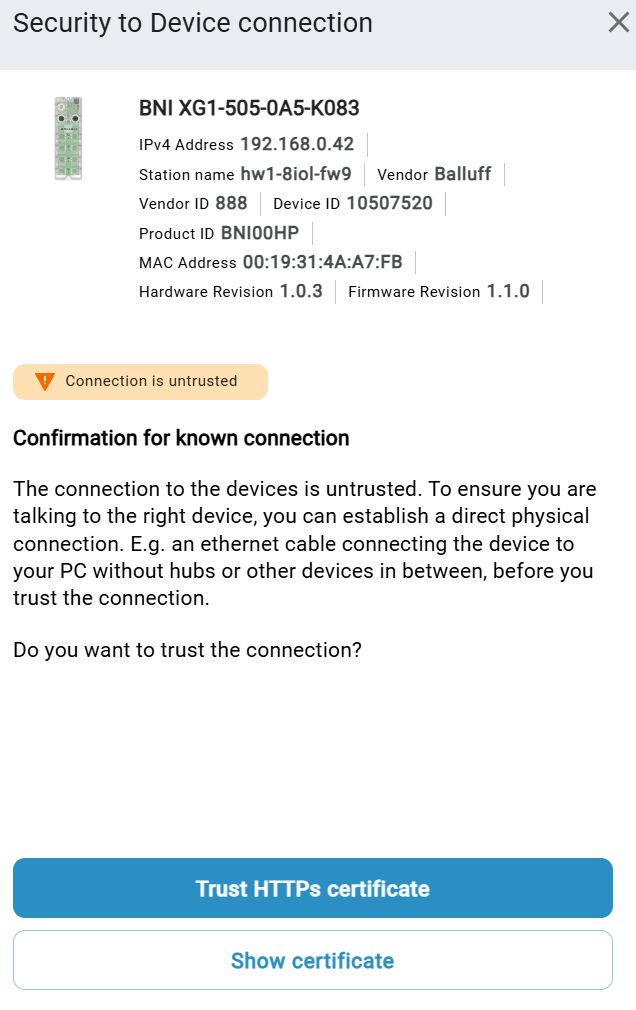

Pokazuje stan połączenia.

3

Wyświetla stan urządzenia (tylko urządzenia IO-Link):

4

Pokazuje dalsze informacje o urządzeniu z pliku opisu urządzenia, na przykład:
Nazwa
Informacje o połączeniu
ID
Wersja

5

Pokazuje zapisany obraz urządzenia.

W poniższej tabeli wyjaśniono różne komunikaty dotyczące stanu urządzenia i ich znaczenie:

Komunikat o stanie

Opis

Sygnał jest nieważny z powodu
usterki urządzenia, czujnika
lub aktuatora.

Sygnał jest chwilowo nieważny
z powodu trwających prac
przy urządzeniu, na przykład zamrożony.

Dopuszczalne warunki otoczenia lub
procesu są przekroczone
lub niepewność pomiarowa
czujników lub odchylenia od
wartości zadanej dla elementów wykonawczych jest
prawdopodobnie większa niż oczekiwana.

Sygnał jest ważny. Urządzenie jest online i aktywne w
normalnym trybie pracy.

Uwaga/Informacja
Mimo, że sygnał urządzenia jest ważny,
pozostała żywotność jest prawie wyczerpana
lub funkcja wkrótce
zostanie ograniczona ze względu na warunki pracy
. Prosimy o serwisowanie urządzenia.

Informacja

Dokładne znaczenie zdarzenia wyzwalającego można przeczytać w instrukcjach poszczególnych urządzeń.

  Wybierz żądane urządzenie i otwórz widok szczegółowy.

  Zostaną wyświetlone informacje o urządzeniu.

Edycja urządzeń

W widoku szczegółowym urządzeń można edytować następujące dane:

  • Parametry jednostki

  • DANE PROCESOWE

  • ISDU-Parametr

Informacja

W zależności od urządzenia IO-Link mogą być wyświetlane dalsze dane, np. informacje diagnostyczne, obserwacje lub konfigurator.

Parametryzacja jednostek

Wyświetlane parametry zależą od danego pliku opisu urządzenia. Szczegóły dotyczące poszczególnych parametrów znajdują się w dokumentacji użytkownika urządzeń. Parametry, dla których występuje opcja WRITE mogą być zapisywane do urządzenia fizycznego.

Parametry zespołu filtracyjnego

Dla zakładek IDENTYFIKACJA, PARAMETRY i DANE PROCESU można filtrować ilość wyświetlanych informacji.

  1. Wybierz żądane urządzenie w topologii i kliknij DevICES-DETAILS na pasku funkcji.

  Widok szczegółowy pojawia się w obszarze roboczym.

  1. Otwórz wybraną kartę.

_images/w_Filtern_Parameter.jpg

Przykład: zakładka PARAMETRY

  1. Wprowadź żądany termin jako kryterium filtrowania, np. „Phy”.

  Widok jest odpowiednio filtrowany:

_images/w_Filtern_Parameter_Ergebnis.jpg

Przykład: Kryterium filtracyjne „Phy

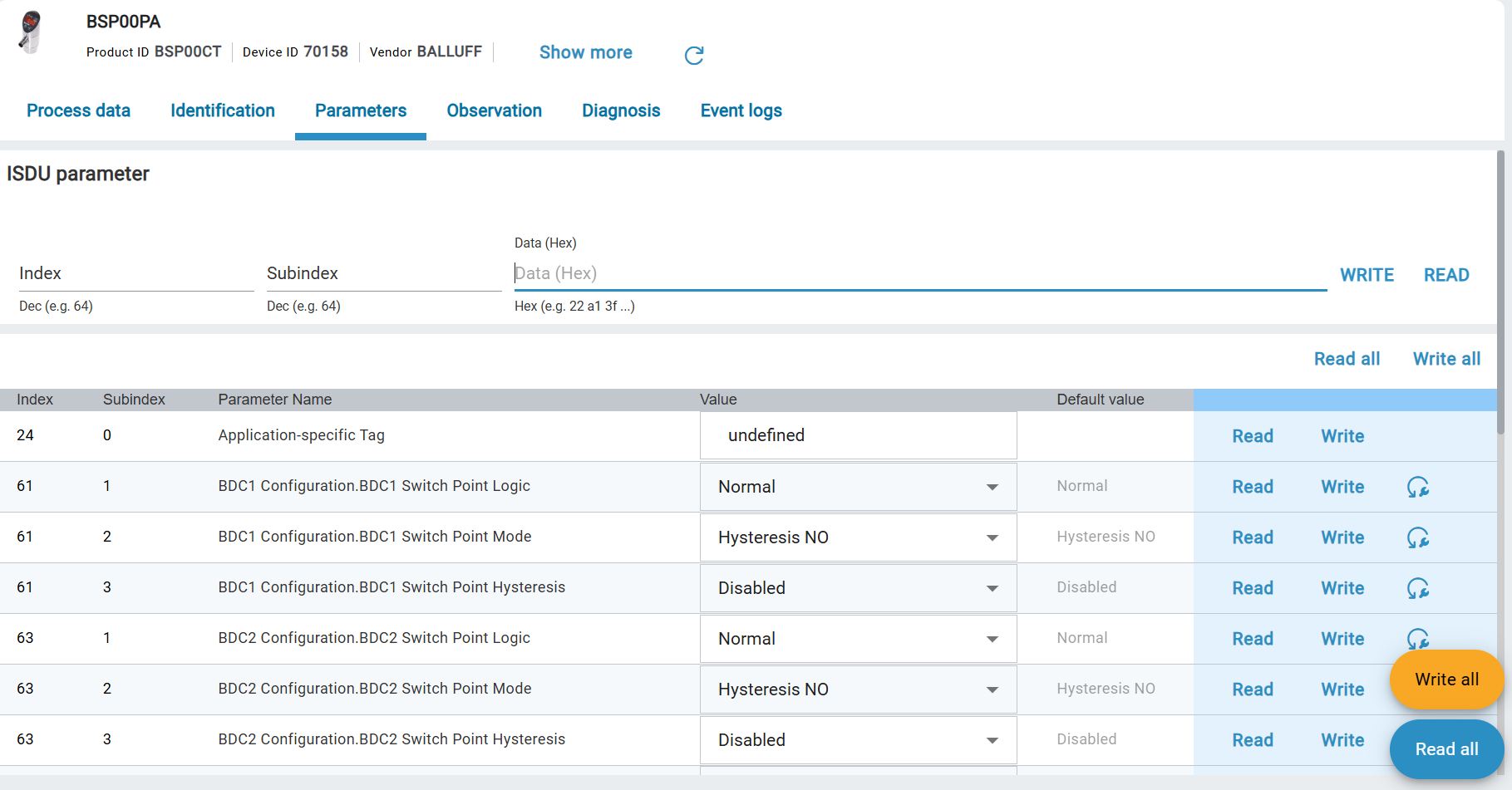

Ustawianie parametrów urządzenia

Pliki opisu urządzenia (IODD) określają na stronie BET sposób wyświetlania parametrów i możliwość ich zmiany. Więcej informacji na temat wpływu ustawień parametrów można znaleźć w instrukcjach obsługi odpowiednich urządzeń.

Jeśli zmienisz jakiś parametr, zostanie to zasygnalizowane przez zmieniony status jednostki. Po prawej stronie pola ustawiania parametrów, stan parametru jest przedstawiony za pomocą symboli. Stan urządzenia aktualizowany jest tylko wtedy, gdy zapisujemy zmiany w urządzeniu fizycznym lub odczytujemy parametr urządzenia z urządzenia.

Możliwe są następujące statusy jednostki:

Symbol

Status

Opis

Bez
symbolu

Parametr:
Wartość domyślna

Wyświetlana wartość parametru jest wartością domyślną
w IODD. Może się ona różnić od wartości rzeczywistej
w urządzeniu.

Parametr:
Zapis/odczyt zakończony sukcesem

Wyświetlany parametr został pomyślnie
odczytany z urządzenia lub pomyślnie zapisany do urządzenia po
zmianie.

Zmiana parametru

Wartość została zmieniona,
ale nie została jeszcze przekazana do urządzenia.
Kliknij WRITE, wartość jest przekazywana do
urządzenia (zielony haczyk pojawia się przy udanym wykonaniu
).

Parametr:
Błąd odczytu/zapisu

Wystąpił błąd
podczas odczytu lub zapisu parametru. Jeśli inne parametry
zostały odczytane pomyślnie, ale jeden lub
więcej parametrów urządzenia nie,
to podłączone urządzenie
nie obsługuje wszystkich ustawień IODD. Dalsze
informacje można znaleźć w dokumentacji urządzenia.

  1. Wybierz żądane urządzenie IO-Link w topologii i kliknij DevICES-DETAILS na pasku funkcji.

  Widok szczegółowy pojawia się w obszarze roboczym.

  1. Wybierz zakładkę PARAMETRY.

  Wyświetlane są parametry urządzenia IO-Link.

  1. Zmienić żądany parametr. Można zmienić tylko te parametry, dla których dostępna jest funkcja WRITE.

  Parametr zostaje zmieniony i oznaczony symbolem .

  1. Kliknij WRITE, aby przenieść zmienioną wartość do urządzenia fizycznego.

ZAPISYWANIE ZESTAWU PARAMETRÓW

Można zapisać bieżący zestaw parametrów urządzenia i załadować go później do innego urządzenia. Zestaw parametrów jest zapisywany w bazie danych BET .

Informacja

Zapisywane są tylko te parametry, które mogą być zapisane. Dane procesowe nie są zapisywane.

  1. Wybierz żądane urządzenie IO-Link w topologii i kliknij DevICES-DETAILS na pasku funkcji.

  Widok szczegółowy pojawia się w obszarze roboczym.

  1. W bloku funkcjonalnym wybrać STORE PARAMETER SET.

  Pojawia się następujące okno dialogowe:

_images/w_Parametersatz_hinzufuegen.jpg

  1. Wprowadź nazwę dla swojego zestawu parametrów. Tip: Skonstruuj nazwę, na przykład „Signallight_LvLMode”.

  2. Kliknij * SAVE PARAMETER SET*.

  Zestaw parametrów jest zapisywany w bazie danych BET.

Dostępne ustawienia dla ID urządzenia: ID produktu: vendor ID: Rewizja IO-Link:

Można załadować zapisany zestaw parametrów i przypisać go do skonfigurowanego urządzenia, jeśli dla tego urządzenia został zapisany zestaw parametrów. Baza danych BET pokazuje wszystkie zestawy parametrów dla aktualnie otwartego urządzenia IO-Link.

Informacja

Zmienione wartości parametrów projektowanej jednostki nie są automatycznie zapisywane w projekcie fizycznym.

  1. Wybierz żądane urządzenie IO-Link w topologii i kliknij DevICES-DETAILS na pasku funkcji.

  Widok szczegółowy pojawia się w obszarze roboczym.

  1. W bloku funkcjonalnym wybrać LOAD PARAMETER SET.

  Pojawia się następujące okno dialogowe:

_images/w_Parametersatz_laden.jpg

  1. Wybrać zestaw parametrów lub kliknąć IMPORT FILE, aby zaimportować zestaw parametrów i dodać go do listy.

  2. Kliknij LOAD PARAMETER SET, aby załadować zestaw parametrów.

Informacja

Istnieje możliwość edycji zestawu parametrów przed załadowaniem, patrz Edycja załadowanego zestawu parametrów.

  Parametry z projektowanej jednostki są porównywane z parametrami z pliku:

_images/w_Parameter_vergleichen_Datei_de.jpg

W lewej kolumnie znajdują się parametry projektowanego urządzenia (source: [nazwa twojego projektu BET]), w prawej kolumnie parametry wczytanego pliku (source: [nazwa pliku]).

  1. Porównać wartości parametrów projektowanego urządzenia z wartościami parametrów z załadowanego pliku, patrz Porównać ze sobą parametry jednostek.

  2. Kliknij Apply Changes (Zastosuj zmiany), aby zastosować wybór parametrów do projektowanej jednostki i zamknąć widok.

Edycja załadowanego zestawu parametrów

Możesz edytować lub usuwać załadowane zestawy parametrów lub eksportować je jako pliki JSON lub importować je ponownie. Zestawy parametrów mogą być w ten sposób wymieniane lub udostępniane klientom.

  1. Wybierz żądane urządzenie IO-Link w topologii i kliknij DevICES-DETAILS na pasku funkcji.

  Widok szczegółowy pojawia się w obszarze roboczym.

  1. W bloku funkcjonalnym wybrać LOAD PARAMETER SET.

  Pojawia się następujące okno dialogowe:

_images/w_Parametersatz_laden.jpg

  1. Masz następujące opcje edycji:

Symbol

Opis

Zmienia nazwę zestawu parametrów.

Usuwa zestaw parametrów.

Pobiera zestaw parametrów.

  1. Wybierz żądaną opcję.

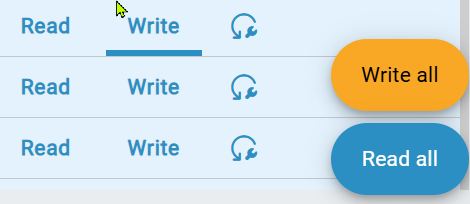

Wczytanie parametrów z urządzenia

Skonfigurowane wartości parametrów można nadpisać aktualnymi wartościami parametrów z urządzenia fizycznego. Masz możliwość wyboru, czy wszystkie, czy tylko niektóre parametry mają być nadpisane dla projektowanego urządzenia.

  1. Wybierz żądane urządzenie IO-Link w topologii i kliknij DevICES-DETAILS na pasku funkcji.

  Widok szczegółowy pojawia się w obszarze roboczym.

  1. W bloku funkcjonalnym wybrać LOAD FROM DEVICE.

  Parametry z urządzenia fizycznego są porównywane z parametrami z urządzenia projektowanego:

_images/w_daten_aus_geraet_laden.de.jpg

W lewej kolumnie znajdują się parametry projektowanego urządzenia (źródło: [nazwa twojego projektu BET]), w prawej kolumnie parametry urządzenia fizycznego (źródło: parametry odczytane z urządzenia).

  1. Porównać wartości parametrów obu jednostek, patrz Porównać ze sobą parametry jednostek.

  2. Kliknij * APPLY CHANGES*, aby zastosować wybór parametrów do projektowanej jednostki i zamknąć widok.

Zapisywanie parametrów do urządzenia

Wartości parametrów z urządzenia fizycznego można nadpisać wartościami parametrów z urządzenia projektowanego. Masz możliwość wyboru, czy wszystkie, czy tylko niektóre parametry mają być zapisane do urządzenia fizycznego.

Informacja

Funkcję tę można wykonać tylko wtedy, gdy nie jest podłączony żaden sterownik PLC, ponieważ wtedy nie można zmieniać parametrów.

Ostrzeżenie

NIEBEZPIECZEŃSTWO WYPADKU! Poprzez zmianę danych parametrów można zmieniać punkty przełączania i dane urządzeń IO-Link. Przed zresetowaniem/wpisaniem zmian należy upewnić się, że w wyniku zmian nie może dojść do wypadków lub uszkodzeń. Funkcja nie może być stosowana, jeśli w wyniku odczytu/zapisu danych procesowych może dojść do wypadku/uszkodzenia.

  1. Wybierz żądane urządzenie IO-Link w topologii i kliknij DevICES-DETAILS na pasku funkcji.

  Widok szczegółowy pojawia się w obszarze roboczym.

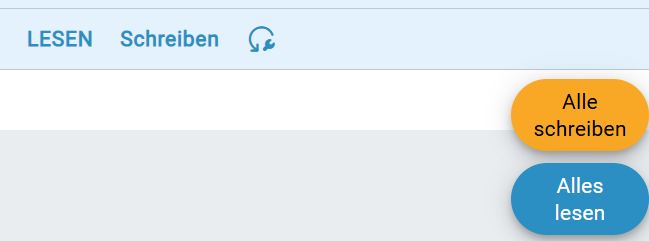

  1. W bloku funkcjonalnym wybrać WRITE TO DEVICE.

  Parametry z urządzenia projektowanego są porównywane z parametrami z urządzenia fizycznego. W lewej kolumnie przedstawione są parametry w urządzeniu fizycznym, a w prawej kolumnie parametry z urządzenia projektowanego.

  1. Porównać wartości parametrów obu jednostek, patrz Porównać ze sobą parametry jednostek.

  2. Kliknij Apply Changes, aby zastosować wybór parametrów i zamknąć widok.

Kopiowanie i wklejanie poszczególnych wartości parametrów

Można kopiować i wklejać wartości parametrów dla jednostek tego samego typu.

Informacja

Dane procesowe nie mogą być kopiowane.

  1. W topologii wybierz żądane urządzenie IO-Link, z którego chcesz skopiować wartość parametru i kliknij DevICES-DETAILS na pasku funkcji.

  Widok szczegółowy pojawia się w obszarze roboczym.

  1. Podświetlić żądany parametr i wybrać w bloku funkcjonalnym COPY PARAMETERS.

  Wartość parametru jest kopiowana do bufora.

  1. Kliknąć BACK w bloku funkcjonalnym.

  W obszarze roboczym pojawia się widok główny.

  1. W topologii wybierz żądane urządzenie IO-Link, do którego chcesz skopiować skopiowaną wartość parametru i kliknij DevICES-DETAILS na pasku funkcji.

  Widok szczegółowy pojawia się w obszarze roboczym.

  1. Podświetlić parametr i kliknąć INSERT PARAMETER w bloku funkcjonalnym.

  Wartość parametru jest wstawiana z bufora.

Porównać ze sobą parametry jednostek

Można porównywać ze sobą parametry urządzeń IO-Link. Istnieją następujące przypadki użycia:

W ten sposób przekazywane są parametry z jednego źródła do drugiego. Źródłem może być - w zależności od kontekstu - urządzenie IO-Link w projektowanej topologii, zapisany zestaw parametrów lub urządzenie IO-Link w terenie.

Informacja

Można porównać tylko te parametry, które występują w obu IODD. Nie zawsze tak jest w przypadku identycznych jednostek z różnymi wersjami IODD, dlatego w tym przypadku nie wszystkie parametry można przejąć.

  1. W dialogu Porównaj jednostki, pod FILTREM możesz filtrować parametry. Masz do dyspozycji następujące opcje:

    • Wyświetlaj tylko różne parametry: Identyczne wartości parametrów są odfiltrowane, tak że widzisz tylko różne wartości parametrów.

    • Wyświetl tylko parametry zapisywalne. Wyświetlane są wszystkie parametry, które można zmienić, niezależnie od tego, czy wartości parametrów są identyczne czy nie.

  2. Aby zastosować wszystkie wartości parametrów w jednym kroku, kliknij * APPLY ALL PARAMETERS*.

  Wszystkie parametry źródła z prawej kolumny są stosowane do parametrów w lewym źródle. Można cofnąć zmianę klikając DON’T APPLY ALL PARAMETERS.

  1. Aby nie akceptować poszczególnych wartości parametrów, kliknij .

_images/w_daten_laden_parameter_nicht_uebernehmen_de.JPG

  Przeniesienie wartości parametru z właściwego źródła jest dla tego parametru resetowane.

_images/w_daten_laden_parameter_zurueck.JPG

  1. Jeśli chcesz ponownie przejąć parametr, kliknij .

_images/w_daten_laden_parameter_uebernehmen_de.JPG

  1. Kliknij Apply Changes, aby zastosować wybór parametrów i zamknąć widok.

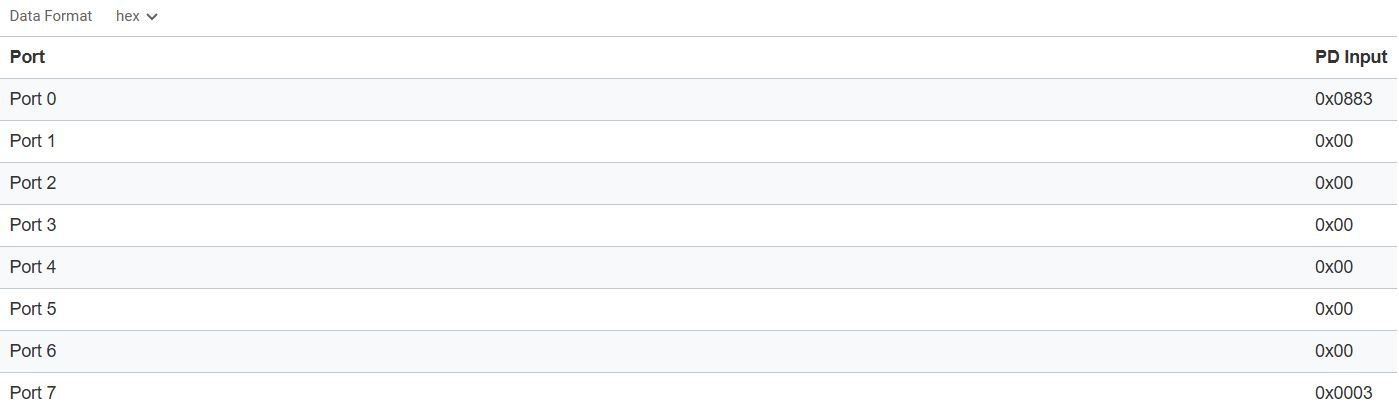

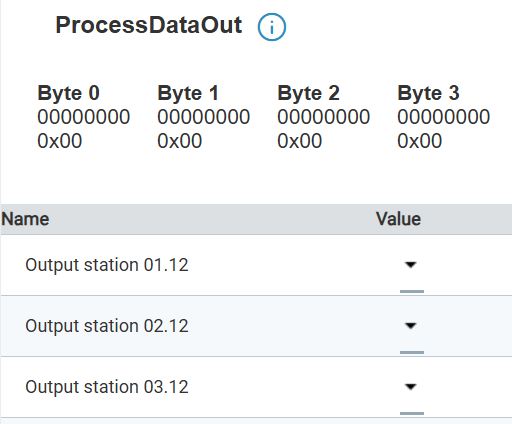

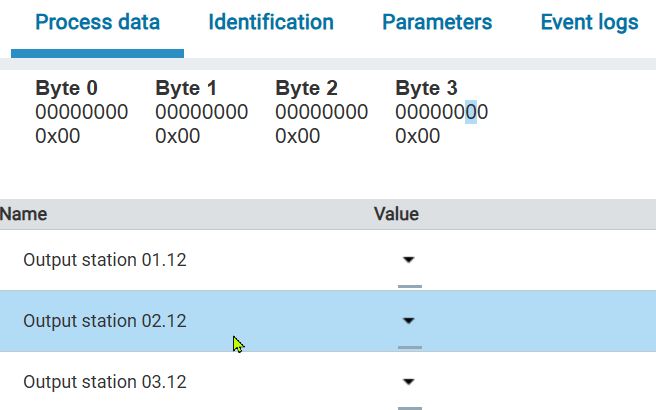

Edycja danych procesowych

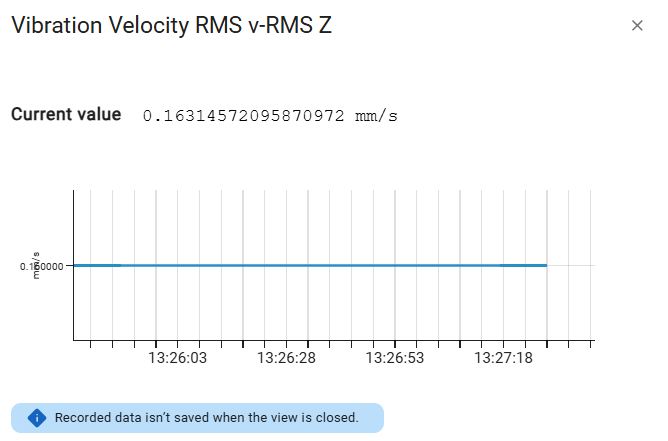

Można przeglądać aktualne dane procesowe urządzenia. Dane procesowe aktualizowane są automatycznie co 500 ms.

Ostrzeżenie

NIEBEZPIECZEŃSTWO WYPADKU! Poprzez zapis danych procesowych można zmienić sygnały elektryczne i dane z czujników lub uruchomić urządzenia wykonawcze. Przed zapisem danych procesowych należy upewnić się, że w wyniku zapisu danych nie dojdzie do wypadku lub uszkodzenia. Funkcja nie może być stosowana, jeśli w wyniku zapisu danych procesowych może dojść do wypadków/szkód.

Informacja

Dane procesowe nie mogą być zapisywane, jeśli moduł sieciowy IO-Link, do którego podłączone jest urządzenie IO-Link, podłączony jest do sterownika PLC.

Wyświetlanie danych procesowych

  1. Wybierz żądane urządzenie IO-Link w topologii i kliknij DevICES-DETAILS na pasku funkcji.

  Widok szczegółowy pojawia się w obszarze roboczym.

  1. Otwórz zakładkę PROCESS DATA.

  Wyświetlane są dane procesowe urządzenia:

_images/w_Prozessdaten_de.jpg

  1. Dane procesowe są dostępne do dalszej obróbki.

Filtrowanie według wartości procesowych

Wyświetlanie danych procesowych można filtrować poprzez pole wyszukiwania.

  Wprowadź szukane hasło w polu wyszukiwania.

_images/w_prozessdaten_filtern_de.jpg

Słowo kluczowe Szukaj W DÓŁ

  Widok danych procesowych jest odpowiednio filtrowany.

Ustawienie trybu pracy dla wyjścia danych procesowych

Można ustawić, czy wyjścia danych procesowych mają być obsługiwane w trybie odczytu czy zapisu.

  W punkcie Process Data Out wybierz z listy WRITE, aby zapisać dane procesowe lub READ, aby tylko odczytać dane procesowe.

_images/w_prozessdaten_modus_de.jpg

  Dane procesowe ustawiane są w zależności od wyboru na tryb odczytu lub zapisu.

Wyświetlanie bajtów i bitów wartości danych procesowych

Można wyświetlić, w którym bicie lub bajcie zawarta jest określona wartość danych procesowych.

  Przesuń wskaźnik myszy na określony parametr procesu.

  Odpowiedni bajt lub bit jest wyświetlany na szarym tle.

_images/w_prozessdaten_bitanzeige_de.jpg

Napięcie wyjściowe = 00001111 (bajt 0)

Edycja parametrów ISDU

Dostęp do parametrów ISDU (Indexed Service Data Unit) możliwy jest poprzez indeks i subindeks. Dane są wyświetlane w surowym formacie hex. Można również użyć tej funkcji dla generycznych urządzeń IO-Link, jeśli nie znaleziono IODD.

  1. Wybierz żądane urządzenie IO-Link w topologii i kliknij DevICES-DETAILS na pasku funkcji.

  Widok szczegółowy pojawi się w obszarze roboczym.

  1. Otwórz zakładkę ISDU PARAMETERS.

  Wyświetlane są parametry ISDU urządzenia:

_images/w_ISDU_Parameter_1.jpg

  1. Wprowadź wartość dla indeksu i subindeksu.

  2. Kliknij WRITE, aby zapisać aktualne wartości do urządzenia lub kliknij READ, aby odczytać aktualną wartość parametru.

Konfiguracja urządzeń BCM za pomocą konfiguratora

Kreator konfiguracji BCM umożliwia łatwą konfigurację czujników BCM do monitorowania drgań silników, pomp, wentylatorów lub sprężarek. W procesie tym definiowane są wartości graniczne drgań w zależności od klasy mocy urządzenia oraz w oparciu o ustalone normy ISO. Następujące czujniki BCM są obsługiwane przez Balluff :

  • BCM0001 (BCM R15E-001-DI00-01,5-S4)

  • BCM0002 (BCM R15E-002-DI00-01,5-S4)

  • BCM R16E-004-CI01-01,5-S4

  • BCM R16E-004-CI02-01,5-S4

W przypadku kruszyw stosuje się następujące normy ISO:

  • Motory: ISO 10816-3

  • Pompy: ISO 10816-7

  • Wentylator: ISO 14694

  • Sprężarki: ISO 10816-3 i ISO 20816-3

Jeśli monitorowane urządzenie nie jest objęte jedną z wymienionych norm ISO, należy określić wartości empiryczne dla sensownych wartości granicznych.

Informacja

Konfigurator jest dostępny tylko wtedy, gdy urządzenie BCM jest fizycznie obecne.

W ten sposób postępujesz:

  1. Wybierz żądane urządzenie BCM w topologii i kliknij DevICES-DETAILS na pasku funkcji.

  Widok szczegółowy pojawia się w obszarze roboczym.

  1. Otwórz zakładkę CONFIGURATOR.

  Jeśli nie ma jeszcze konfiguracji dla jednostki BCM, wyświetlany jest pusty Konfigurator BCM:

_images/w_BCM_tab_de_.jpg

  1. Aby utworzyć nową konfigurację, kliknąć NEW CONFIGURATION.

  Uruchomiony zostanie kreator konfiguracji:

_images/w_BCM_1_De.JPG

  1. Wybrać typ maszyny, która ma być monitorowana i kliknąć NEXT.

_images/w_BCM_Motor_de.JPG

Krok 1: Typ maszyny (przykład: „Silnik”)

  1. Wybierz funkcję monitorowania.

Informacja

Obecnie obsługiwane jest tylko monitorowanie zgodne z wymienionymi wyżej normami ISO.

Informacja

Kliknij , aby uzyskać więcej informacji na temat korzystania z odpowiedniej funkcji monitorowania.

_images/w_BCM_Standard_de.JPG

Krok 2: Funkcja monitorowania (przykład: „ISO 10816-3”)

  1. Wybrać dane wejściowe. Dla typu maszyny „silnik” są one następujące:

    • Klasa energetyczna

    • Wysokość osi

    • Zakres prędkości

    • Podbudowa

    • Przyporządkowanie osi

_images/w_BCM_Eingangsdaten_de.JPG

Krok 3: Dane wejściowe

  1. Kliknij NEXT.

  Wyświetlony zostanie punkt „Kontrola alarmów”. Tutaj widoczne są wartości progowe dla drgań, które zostały wstępnie wybrane zgodnie z odpowiednią normą ISO. Można je jeszcze dostosować indywidualnie do swoich potrzeb.

_images/w_BCM_Alarm_de.JPG

Krok 4: Ustawienia alarmu

  1. Ustawić żądane wartości graniczne i kliknąć NEXT.

  Wyświetlany jest krok „Transmisja danych”.

_images/w_BCM_Datenuebertragung_1_de.JPG

Krok 5: Transmisja danych

  1. Wprowadzić nazwę dla konfiguracji:

_images/w_BCM_Datenuebertragung_2_de.JPG

Krok 5: Transmisja danych

  1. Kliknij Save.

  Ustawienia aktualnie dokonane w konfiguracji są porównywane z ustawieniami w topologii, patrz Porównać ze sobą parametry jednostek:

_images/w_geraete_vergleichen_BCM.JPG

  1. Aby zastosować ustawienia z konfiguratora do topologii, kliknij * ZASTOSUJ WSZYSTKIE PARAMETRY*.

_images/w_geraete_vergleichen_BCM_1.JPG

  1. Kliknij * APPLY CHANGES* (Zastosuj zmiany).

  Zmiany są stosowane do topologii i otwierana jest karta Parametry urządzenia BCM. Tutaj można również zastosować zmiany do urządzeń w terenie, patrz Zapisywanie parametrów do urządzenia.

Konfiguracja jednostek BTL za pomocą konfiguratora

Strona BET pomaga w konfiguracji urządzeń BTL. Na karcie CONFIGURATOR znajdują się najważniejsze opcje ustawień i parametry potrzebne do skonfigurowania urządzeń BTL. Zasadniczo urządzenia BTL można również parametryzować za pomocą zakładki PARAMETER.

Informacja

Konfigurator jest dostępny tylko wtedy, gdy urządzenie BTL jest fizycznie obecne.

Konfiguracja wyjść

Można wybrać jeden z dwóch elektromagnesów dla każdego z dwóch wyjść i przypisać do niego funkcję.

W sekcji Select Magnet (Wybierz magnes) wybierz magnes, który chcesz przypisać do wyjścia. W sekcji Select Function (Wybierz funkcję) wybierz funkcję, którą chcesz przypisać do wyjścia:

  • Position: Mierzy bieżącą pozycję magnesu.

  • Różnica pozycji: Mierzy różnicę między dwoma magnesami.

  • *Prędkość: Mierzy zmianę prędkości magnesu.

Definiowanie zakresu pomiarowego

W zakresie pomiarowym określonym przez urządzenie BTL można zdefiniować zakres pomiarowy odpowiedniego wyjścia, określając punkt zerowy i punkt końcowy. Krzywa charakterystyczna urządzenia BTL jest wyświetlana zgodnie z wprowadzonymi zmianami:

_images/g_BTL_Diagramm.jpg

Obszar

Znaczenie

a

Poza zakresem pomiarowym, urządzenie BTL przełącza błąd.

b

Zakres tolerancji punkt zerowy

c

Zdefiniowany zakres pomiarowy

d

Zakres tolerancji Punkt końcowy

e

Poza zakresem pomiarowym, urządzenie BTL przełącza błąd.

  1. Wprowadź punkt zerowy w Punkt zerowy i punkt końcowy zakresu pomiarowego w Punkt końcowy. Alternatywnie można użyć suwaka.
      Wykres z bieżącym zakresem pomiarowym zostanie zaktualizowany zgodnie z wprowadzonymi danymi:

_images/w_BTL_Range_1.jpg

Przykład: Punkt zerowy = 0, punkt końcowy = 800

_images/w_BTL_Range_2.jpg

Przykład: Punkt zerowy = 100, punkt końcowy = 500

  1. Aby zaakceptować pozycję, kliknij Write (Zapisz). Aby zapisać pozycję bezpośrednio w urządzeniu, kliknij przycisk Teach.

  2. Opcjonalnie: W razie potrzeby zmień jednostkę zakresu pomiarowego (oś X charakterystyki). W tym celu należy wybrać żądaną jednostkę z listy rozwijanej:

_images/w_BTL_Einheit.jpg

  1. Aby zmienić napięcia wyjściowe urządzenia BTL odpowiadające punktom pomiarowym, kliknij przycisk More parameters (Więcej parametrów).
       Wyświetlane są pola wprowadzania napięć wyjściowych (oś Y):

_images/w_BTL_More_Parameters.jpg

  1. Wprowadź żądane napięcia wyjściowe:
       Charakterystyka urządzenia BTL zmienia się odpowiednio:

_images/w_BTL_More_Parameters_2.jpg

Przykład: Punkt zerowy = 8000 mV

  1. Kliknij Write all parameters (Zapisz wszystkie parametry), aby zapisać zmienione wartości w urządzeniu BTL.
      Wartości zostaną zapisane w urządzeniu BTL zgodnie z wprowadzonymi danymi. To kończy konfigurację.

Resetowanie ustawień czujnika.

Dostępne są dwie opcje resetowania bieżących wartości urządzenia BTL:

  • Można zresetować ustawienia aplikacji specyficznej dla technologii do wstępnie zdefiniowanej wartości wyjściowej bez konieczności przerywania połączenia z urządzeniem BTL.

  • Wartości można przywrócić do ustawień fabrycznych.

  1. Aby przywrócić ustawienia fabryczne urządzenia BTL, kliknij przycisk Ustawienia fabryczne.

  2. Aby zresetować aplikację specyficzną dla technologii urządzenia BTL do wstępnie zdefiniowanych wartości, kliknij przycisk Resetuj aplikację.
