Create topology manually

Nov 04, 2026 | 890 words | 4 min reading time

Create new topology

  1. Wenn Sie die BET neu starten, fangen Sie mit einer leeren Topologie. Wenn Sie Ihre aktuelle Topologie ersetzen möchten, klicken Sie in der Funktionsleiste , und dann Neue Topologie.

      A dialog with the following options appears:

    • SAVE: The existing topology is saved and a new, empty topology is opened.

    • DO NOT SAVE: Changes to the existing topology are not saved and a new topology is opened.

    • CANCEL: The dialog is closed without creating a new topology.

  2. Select the desired option.

  Sie werden zum Scan einer neuen Online-Topologie weitergeleitet. Falls Sie nur eine Offline-Topologie erstellen möchten, schließen Sie das Scan-Fenster und gehen Sie in der Funktionsleiste auf Planung.

See also:

Add network modules

  1. Click on Planning in the function bar.

  2. Unter Ihrem Projektnamen, klicken Sie .

_images/g_Balluff_Project.jpg

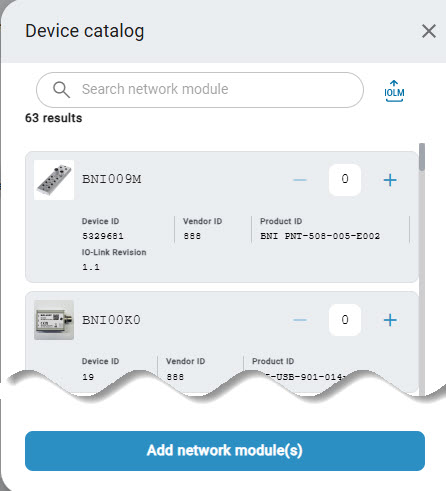

  The device catalog is displayed on the right-hand side of the screen.

_images/w_Netzwerkmodul_hinzufuegen.jpg

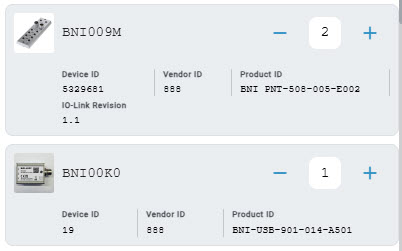

  1. Select the desired network modules.

_images/w_Netzwerkmodule_auswaehlen.jpg

  1. Click Add network modules.

  Die hinzugefügten Netzwerk-Module stehen unter Ihrem Projekt zur Verfügung.

_images/w_Added_Networkmodules.jpg

Nach Netzwerk-Modulen filtern

Sie haben die Möglichkeit nach bestimmten Typen von Netzwerk-Modulen zu filtern.

  1. Klicken Sie hierfür auf das Filterzeichen im Katalog der Netzwerk-Module.

_images/w_filter_catalog_master.jpg

  Die verfügbaren Filter werden angezeigt.

_images/w_filter_catalog_entries.jpg

  1. Markieren Sie die gewünschten Filter und klicken Sie auf Filter einstellen.

Gerätebeschreibungsdateien für Netzwerk-Module importieren

  1. Klicken Sie hierfür auf das Import IOLMs im Katalog der Netzwerk-Module.

_images/w_catalog_import_master.jpg

  Der folgende Dialog erscheint.

_images/w_catalog_import_master_select.jpg

  1. Drag the desired device description file within the dashed frame with the left mouse button pressed and release the mouse button to upload it. Alternatively, you can click inside the frame area to select the file in the file system.

  Klicken Sie auf Fertig. Die Gerätebeschreibungsdateien der Netzwerk-Module werden in den Gerätekatalog importiert.

_images/w_IODD_importieren.jpg

Add field devices

  1. Click on Planning in the function bar.

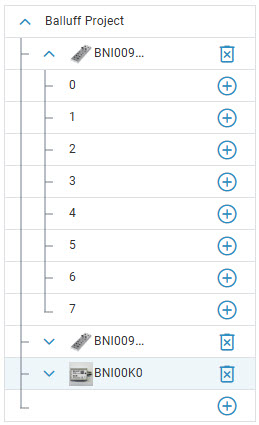

  Unter Ihrem Projekt werden Ihnen die Netzwerk-Module angezeigt, die der Topologie hinzugefügt wurde, siehe Add network modules.

_images/w_Added_Networkmodules.jpg

  1. Click next to the port to which you want to connect a field device .

  The device catalog is displayed on the right-hand side of the screen.

_images/w_catalog_device_selection.jpg

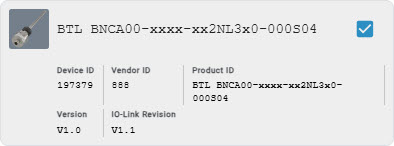

  1. Select the desired field device.

_images/w_Ausgewaehltes_Feldgeraet.jpg

  1. Click Add field device.

  The field device is added to the port of the network module.

_images/w_Feldgeraet_an_Port.jpg

You have selected a field device and assigned it to a port of a network module.

Search for devices in the device catalog

Sie haben hier grundsätzlich zwei Möglichkeiten für die Suche:

  1. Suche im Gerätekatalog in der mitgelieferten Datenbank.

  2. Suche in einem lokalen Gerätekatalog.

    Note

    Um in einem lokalen Gerätekatalog nach Geräten zu suchen, müssen Sie zuerst ein solches Katalog erstellen. Wie das funktioniert erfahren Sie im nächsten Abschnitt.

Suche im Gerätekatalog in der mitgelieferten Datenbank

You can search for product names or parts thereof in the device catalog and filter the devices displayed accordingly.

  1. Open the device catalog (either for network modules or field devices).

  2. Enter a product name or part of the product name in the search field.

_images/w_Geraete_suchen.jpg

  Only the devices that match the entered search criterion are displayed in the device catalog.

Suche in einem lokalen Gerätekatalog

Um dies zu bewerkstelligen, müssen Sie zuerst einen solchen Ordner erstellen und die benötigten IODDs in diesem Ordner ablegen.

Erstellen Sie einen Ordner für Ihre IODD-Dateien:

  1. Klicken Sie in der oberen Leiste auf “Nutzereinstellungen”.

      Die Seitenleiste zu den Nutzereinstellungen öffnet sich.

  2. Scrollen Sie zu zur Einstellung “Einrichten eines lokalen IODD-Ordners” und aktivieren Sie die Einstellung.

      Die Einstellungen zur Auswahl eines lokalen Ordners werden eingeblendet:

_static/images/media/w_setup_local_iodd_folder.JPG

  1. Geben Sie einen Pfad zu Ihrem lokalen Ordner (z.B. C:\Users\userxyz\Desktop) an oder wählen sie Ordner auswählen um einen Ordner über den Windows Dateiexplorer auszuwählen. Lesen Sie den Warnhinweis sorgfaeltig durch.

  2. Klicken Sie Einstellungen speichern um Ihre Änderungen zu speichern und das Einstellungen-Fenster zu verlassen.

Wenn die Einstellungen gespeichert sind, wird bei der nächsten Gerätesuche automatisch der angelegte Ordner als Gerätekatalog ausgewählt.

Note

Um wieder auf das mitgelieferte Datenbank zuzugreifen, deaktivieren Sie die Funktion in den Einstellungen ab.

Importing device description files (IODD)

You can expand the device catalog by adding the device description files of new IO-Link devices. If you import the device description file of existing IO-Link devices, the device description file of these IO-Link devices is updated.

Note

The file format of the device description files is ZIP. A device description file or IODD (IO Device Description) contains information about the IO-Link device, for example information on identification, device parameters and diagnostic data.

  1. Öffnen Sie den Gerätekatalog.

  2. Klicken Sie Import von IODDs.

_images/w_import_IODD.jpg

  The following dialog appears:

_images/w_import_IODDS_IOLMs.jpg

  1. Drag the desired device description file within the dashed frame with the left mouse button pressed and release the mouse button to upload it. Alternatively, you can click inside the frame area to select the file in the file system.

  Click on Done. The device description file is imported into the device catalog. You have the option of importing additional device description files in this dialog.

_images/w_IODD_importieren.jpg

  1. Click Done.

  The device description file is added or updated.

Download device description file from the Internet

Note

The Balluff GmbH has no influence on the IODDfinder website. It is used at the user’s own responsibility. IODDfinder is a database with IO-Link device description files that can be downloaded.

Note

There must be an internet connection for the IODDfinder.

  1. Open the IODDfinder website: https://io-link.com/community/services/ioddfinder.

  The IODDfinder website is called up.

_images/w_IODD_Finder_Website.jpg

IODD FINDER

Note

Click next to the IODDfinder window to cancel the operation.

  1. You have the following options:

  • Enter the desired search criterion, e.g. the manufacturer, the product type or the device ID.

  Matching hits are offered dynamically to your input below the input field for selection.

_images/w_IODDfinder_suche.jpg

Search criterion: Ba

  • Click the desired match from the list.

-or-

  • Click *Next

  All available device description data will be displayed.

_images/w_iodd_download_1.jpg

Note

Click the column headers to sort the columns in ascending and descending order.

  1. Sie können die Ansicht mithilfe der Filterleiste filtern, z.B. im Textfeld “Product name”:

_images/w_iodd_filter.jpg

Filters: Balluff GmbH

  1. Click Download in the left column to download the desired device description file.

  The device description is available in your download folder. It can now be imported, see Importing device description files (IODD).
