Configurar dispositivos IO-Link a través del maestro USB

06 de noviembre de 2024 | 365 palabras 2 minutos de lectura

Nota

Para que el máster USB funcione, deben haberse instalado los controladores correspondientes al instalar BET .

Nota

Puede ser necesaria una fuente de alimentación adicional (24 V) para el correcto funcionamiento del maestro USB.

1. Haz clic en IO-Link vía USB maestro en la barra de funciones.

  Si no hay ningún USB Master conectado, aparece el siguiente cuadro de diálogo:

2. Conecte el USB Master y haga clic en Iniciar búsqueda de nuevo.
      El siguiente cuadro de diálogo aparece si el máster USB está conectado pero no se ha encontrado ningún IODD:

3. Haga clic en Importar IODD.

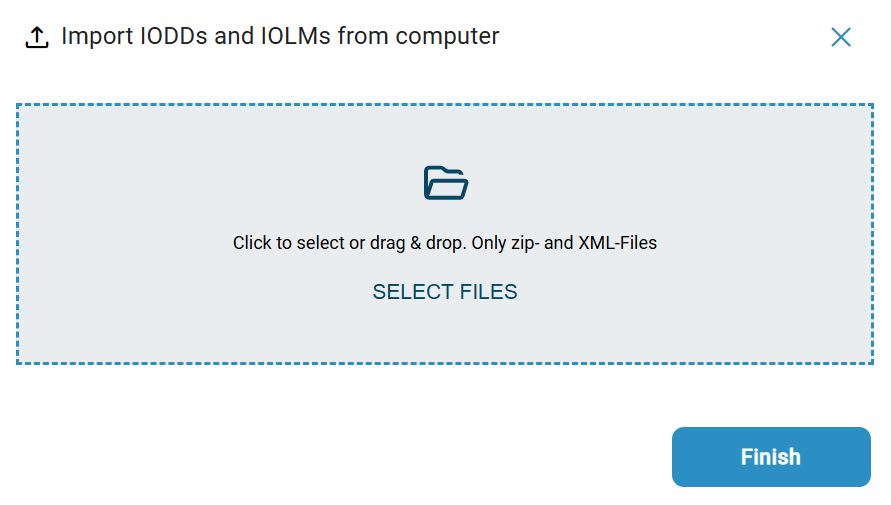

4. Mantenga pulsado el botón izquierdo del ratón y arrastre el IODD deseado dentro del marco punteado y suelte el botón del ratón para cargar el archivo. Como alternativa, también puede hacer clic dentro del área del marco para seleccionar el archivo en el sistema de archivos.
      Se importa el archivo de descripción del dispositivo.

5. Haga clic en Hecho.
      El estado de conexión del USB master cambia en función del IODD importado:

6. Si no se ha podido encontrar ningún dispositivo IO-Link, conecte el dispositivo IO-Link y haga clic en Encontrar dispositivo IO-Link.
      El siguiente cuadro de diálogo aparece en caso de que el dispositivo IO-Link esté conectado pero aún no se haya encontrado ningún IODD:

7. Haga clic en Importar IODD e importe el IODD como se ha descrito anteriormente.
      El estado de conexión del dispositivo IO-Link cambia en función del IODD importado:

8. Para configurar el dispositivo o dispositivos en el maestro USB, haga clic en Configurar.

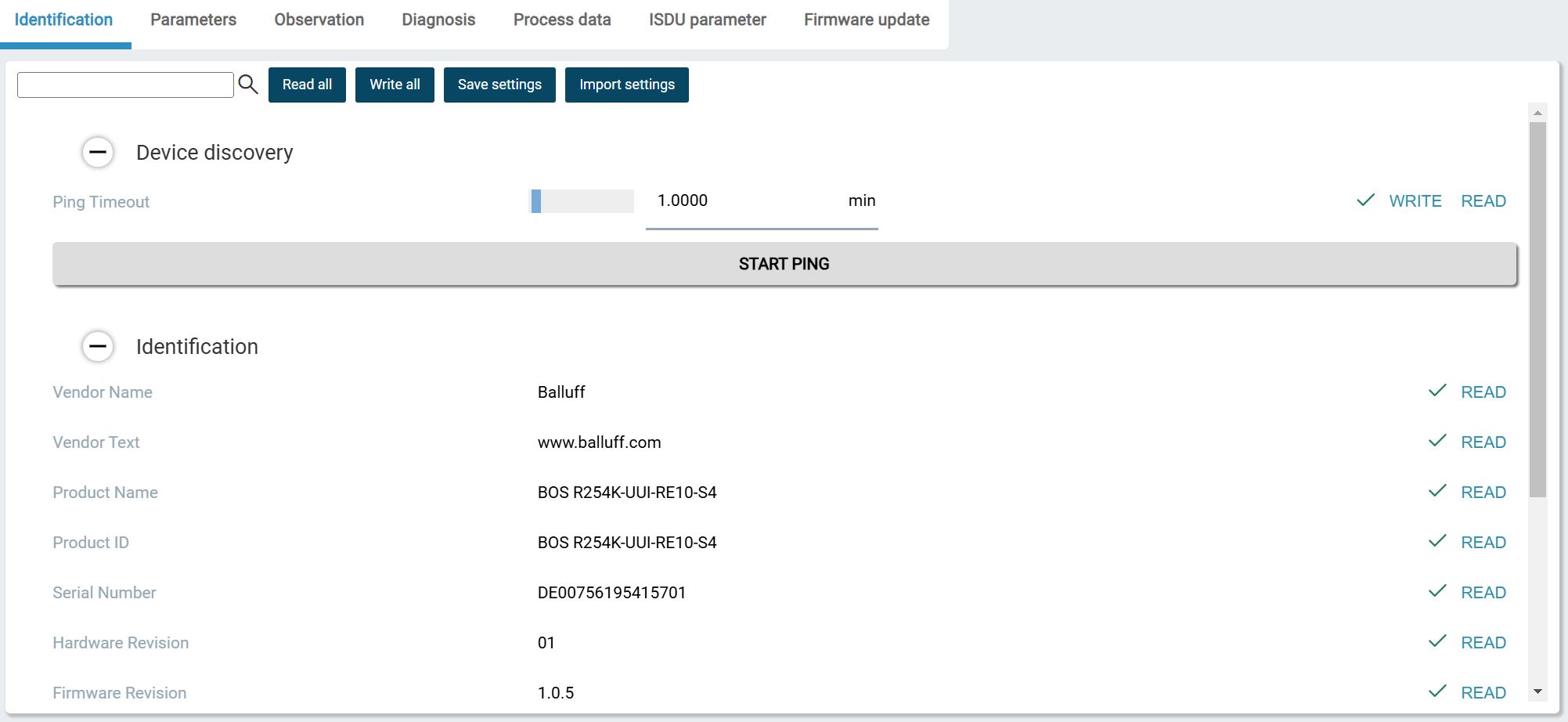

      Aparecerá el siguiente cuadro de diálogo:

9. Parametrice el aparato, consulte Parametrizar las unidades.


Nota

Los parámetros que se han modificado a través del maestro USB se guardan en el dispositivo IO-Link. Si el dispositivo IO-Link está conectado a un puerto IO-Link de un módulo de red IO-Link normal, el conjunto de parámetros del dispositivo IO-Link se carga automáticamente en el servidor de parámetros del módulo de red IO-Link. Requisito: El puerto IO-Link está activado para el servidor de parámetros.

Tienes las siguientes opciones:

• *Leer todo Utilice este comando para leer todos los parámetros del dispositivo, consulte Cargar parámetros de la unidad. Si sólo desea leer parámetros individuales modificados del dispositivo, haga clic en Leer junto al triángulo de información, consulte Establecer los parámetros de la unidad.


• Escribir todo: Utilice este comando para escribir todos los parámetros modificados en el dispositivo. Si sólo desea escribir en el dispositivo parámetros modificados individualmente, haga clic en WRITE junto al triángulo de información, consulte Establecer los parámetros de la unidad.

• Guardar parámetros: Utilice este comando para guardar el conjunto de parámetros actual de un dispositivo en la base de datos BET, consulte GUARDAR CONJUNTO DE PARÁMETROS.

• Importar configuración: Utilice este comando para cargar un registro de datos guardado de la base de datos BET en el dispositivo, consulte Cargar conjunto de parámetros.


• Haga clic en Configurar otro dispositivo para configurar otros dispositivos IO-Link si es necesario, o haga clic en Salir y cambiar a la vista principal para finalizar la configuración.
