Generar archivo GSDML¶
14 de agosto de 2026 | 860 palabras 4 minutos de lectura
Puede importar archivos GSDML (Generic Station Description Markup) a BET , editarlos y exportarlos para su uso posterior en el Siemens TIA Portal®.
Nota
Tenga en cuenta las limitaciones del archivo GSDML para su módulo de red. Cada parámetro ocupa una determinada cantidad de memoria. Si se alcanza el límite de uso en el Siemens TIA Portal®, aparece un mensaje de error. Le recomendamos que añada al archivo GSDML sólo los parámetros necesarios.
Crear listas de dispositivos y configurar parámetros¶
Para conectar dispositivos IO-Link a los módulos de red seleccionados mediante los archivos GSDML, puede crear listas con los dispositivos IO-Link deseados.
Haz clic en GENERADOR GSDML en la barra de funciones.

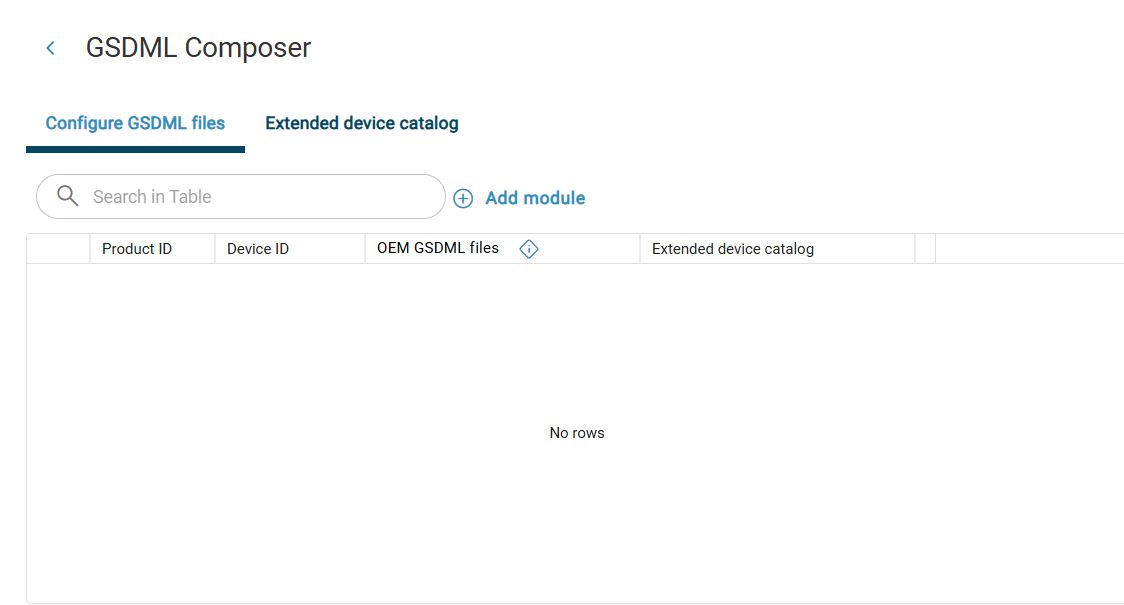

Aparece el siguiente cuadro de diálogo:
Haga clic en Añadir a la lista.

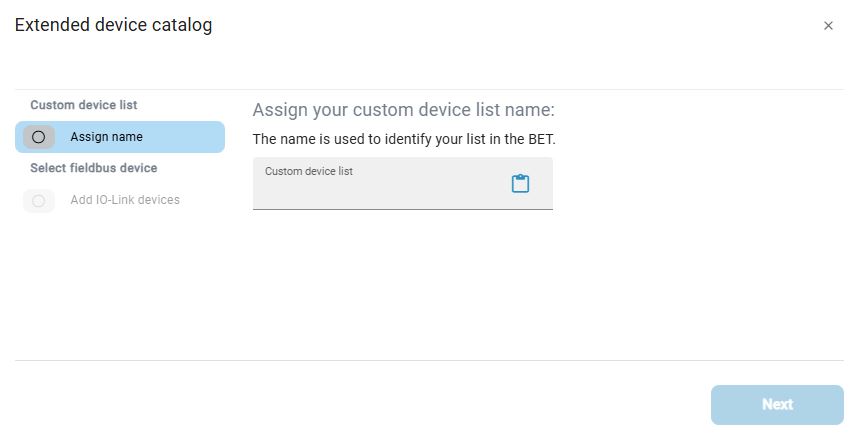

Aparece el siguiente cuadro de diálogo:
Introduzca un nombre para su lista de dispositivos. También puede pegar un texto previamente copiado utilizando
. A continuación, haga clic en Siguiente.

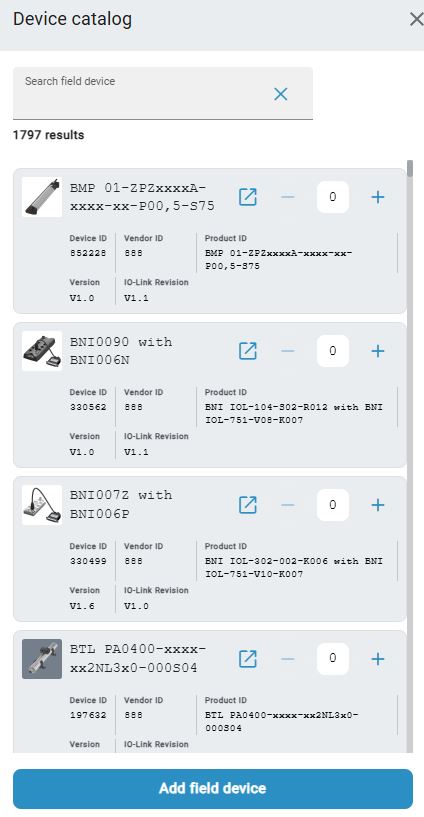

Aparece el siguiente cuadro de diálogo:
Busque el dispositivo utilizando el campo de búsqueda o desplazándose por la lista. Una vez que lo haya encontrado, ajuste el número de dispositivos con los botones +/- y, a continuación, haga clic en Agregar dispositivo IO-Link.

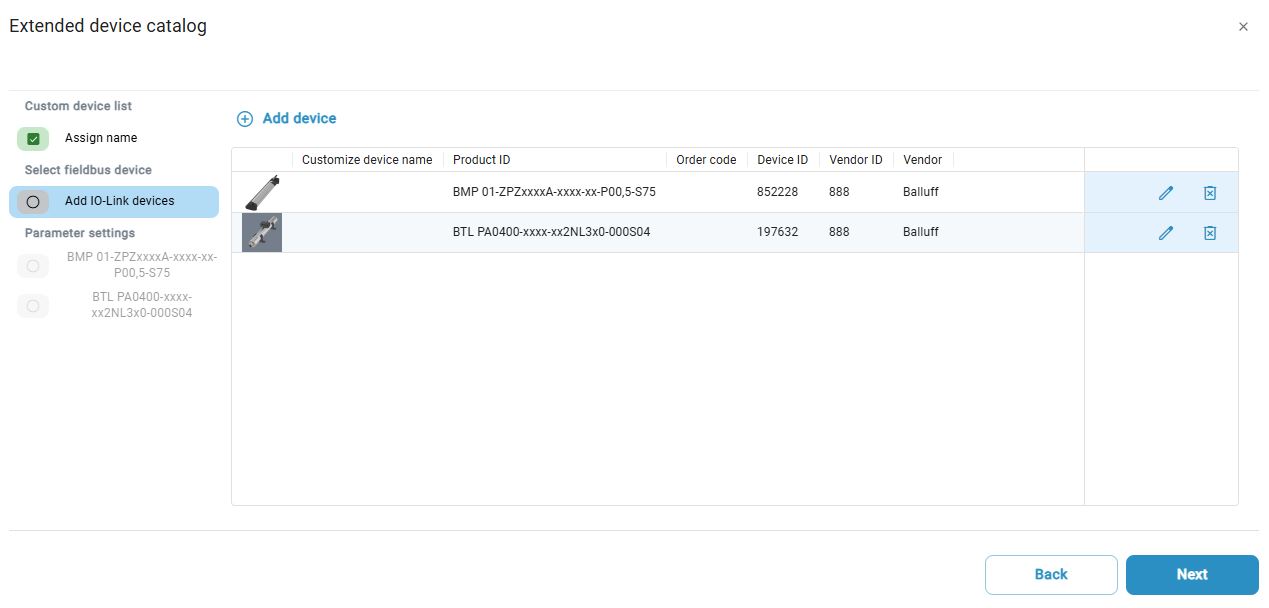

Aparece el siguiente cuadro de diálogo:
Aquí tienes las siguientes opciones:
Haga clic en
para eliminar un dispositivo de la lista de dispositivos.Haga clic en
para asignar su propio nombre.
Haga clic en Siguiente para ajustar los parámetros de sus dispositivos.

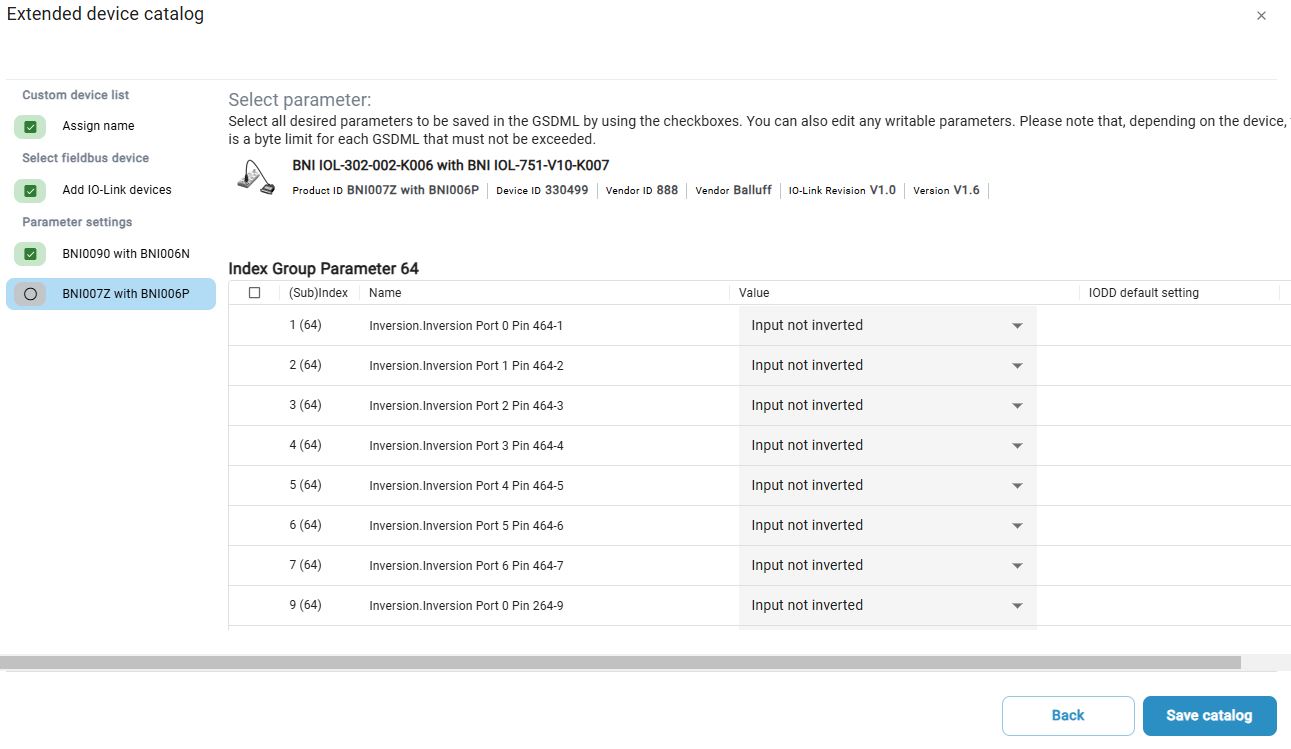

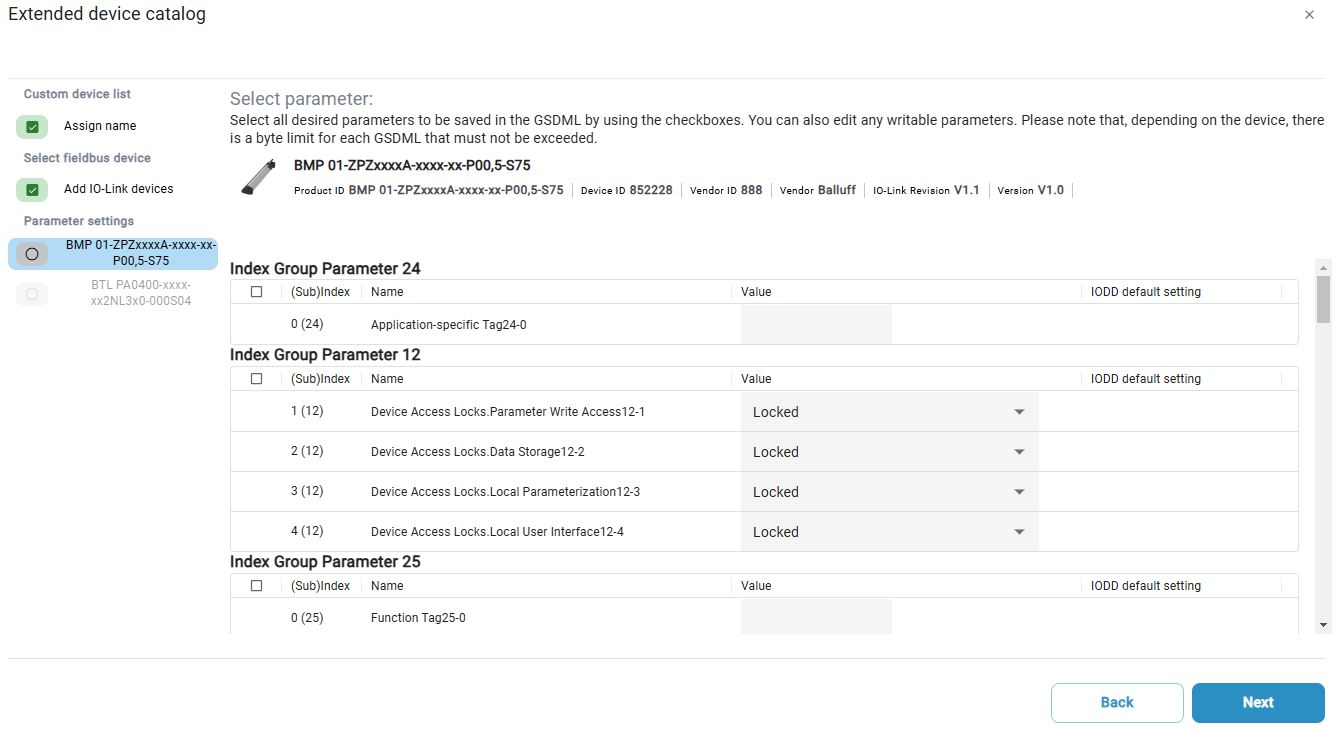

Se muestra un resumen de las propiedades y los parámetros de los dispositivos IO-Link:
Seleccione los conjuntos de parámetros que desea transferir al archivo GSDML y modifíquelos según sea necesario. A continuación, haga clic en Siguiente para ajustar los parámetros del siguiente dispositivo de la lista de dispositivos.
Una vez que todos los dispositivos estén configurados, haga clic en Siguiente.

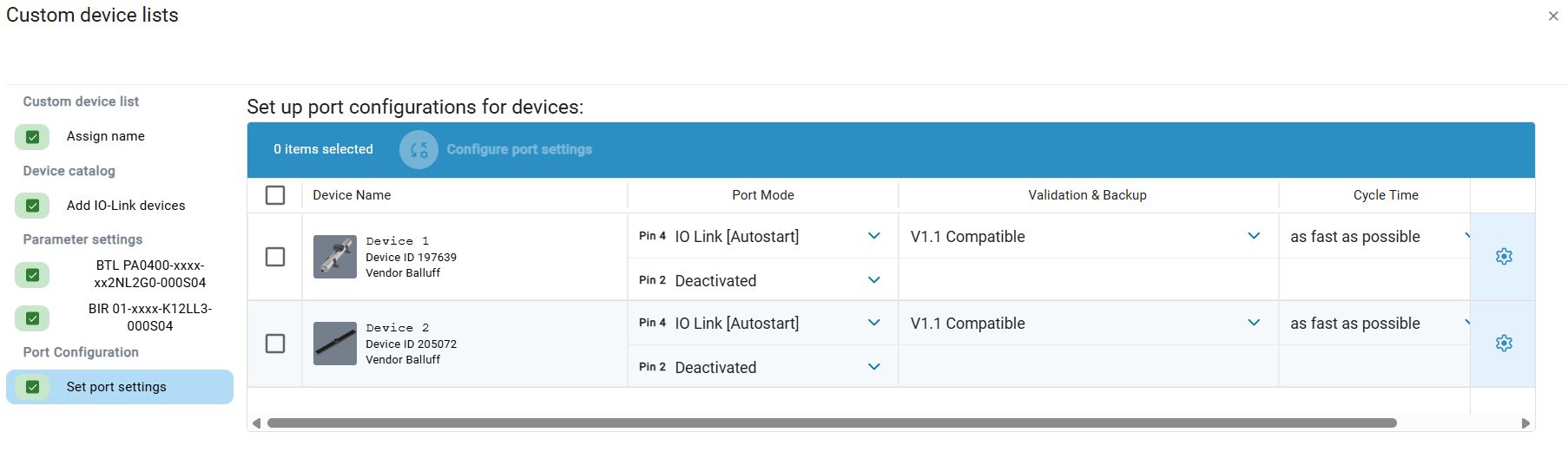

Aparecerá otra ventana donde podrá ajustar las configuraciones de los puertos para los dispositivos:
Para configurar los puertos, haga clic en el icono
:

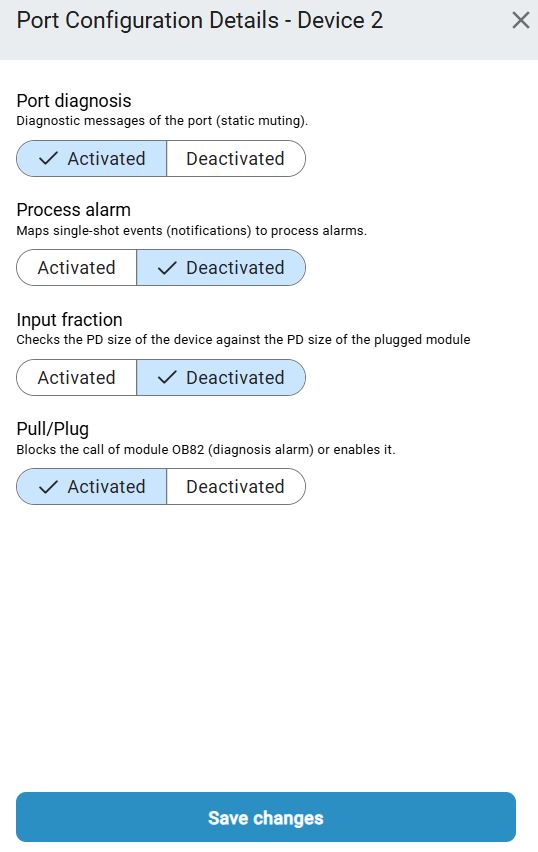

Aparecerá una barra lateral donde podrá configurar los puertos para el dispositivo seleccionado:
Una vez realizados los cambios deseados, cierre la ventana haciendo clic en Guardar cambios.

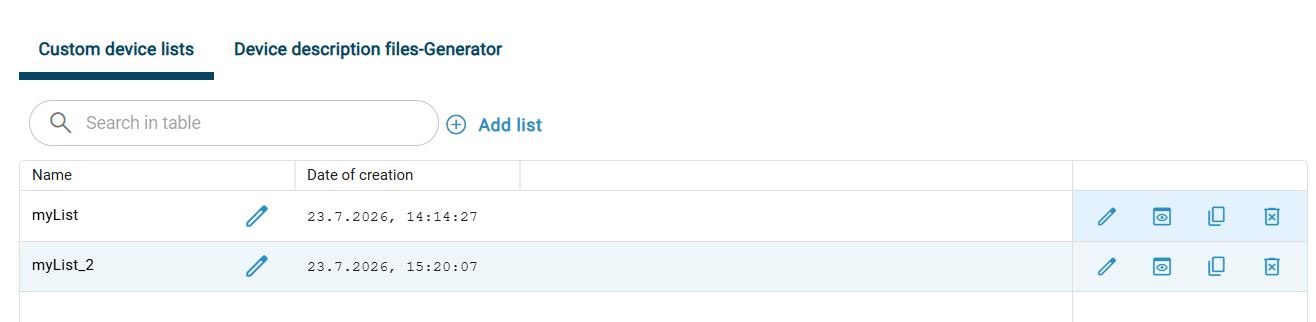

Una vez que todos los dispositivos estén parametrizados y los puertos configurados, haga clic en Guardar catálogo para guardar la lista de dispositivos.
Nota

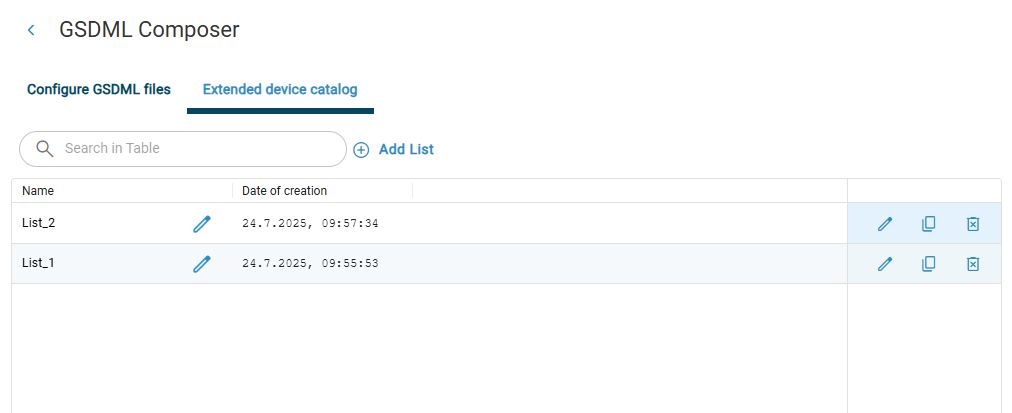

En esta vista, puede crear listas de dispositivos adicionales, eliminar listas de dispositivos, duplicar listas de dispositivos existentes y editar listas de dispositivos. También puede previsualizar las listas usando los botones de la derecha.
Importar GSDML¶
Haga clic en GSDML-GENERATOR en la barra de funciones.
Aparece el siguiente cuadro de diálogo:
Para seleccionar un módulo de red para una configuración GSDML, haga clic en Añadir módulo.

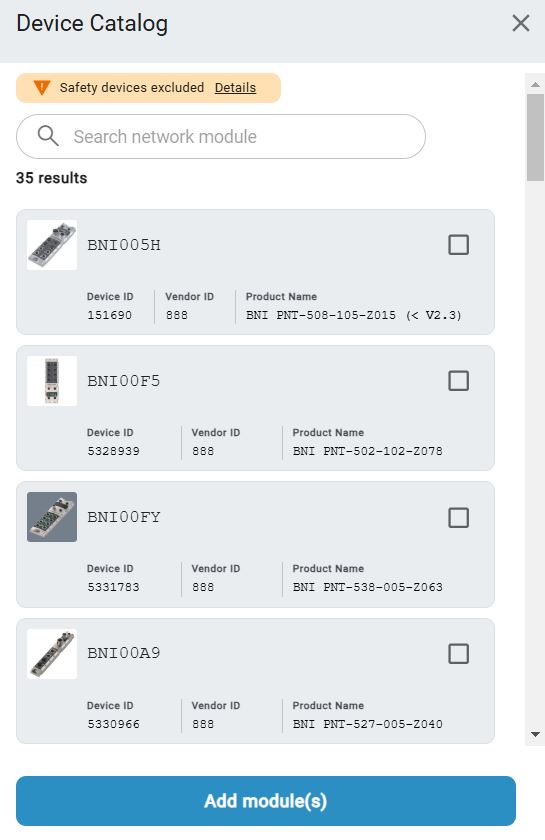

Aparece el catálogo de dispositivos con los módulos de red seleccionables:
Seleccione los módulos de red deseados mediante el cuadro de búsqueda o desplazándose por la página y haga clic en Agregar módulo(s) de red.

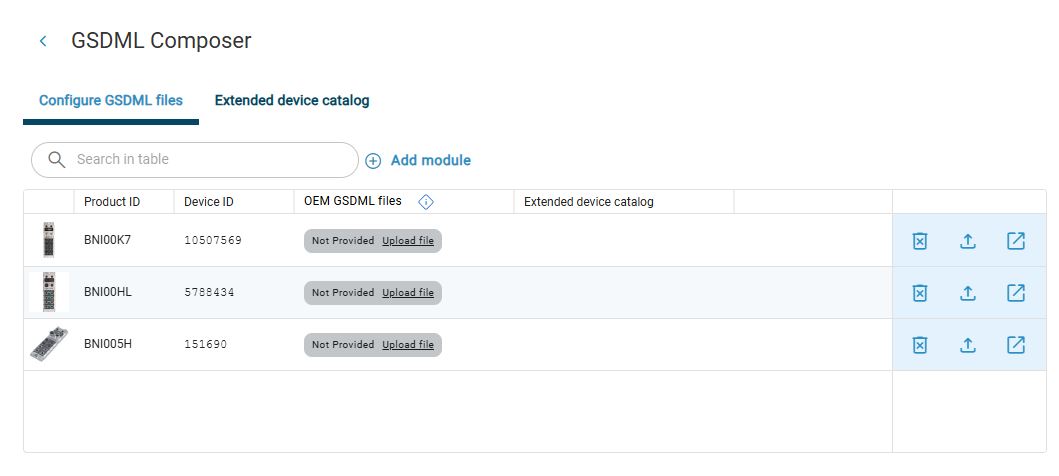

Aparece el siguiente cuadro de diálogo:
Nota
Si ya se han importado los ficheros GSDML de los módulos de red seleccionados, aparecen resaltados en verde. En caso contrario, aparecen resaltados en gris.
Para descargar los archivos GSDML que faltan de la tienda virtual Balluff, haga clic en
.

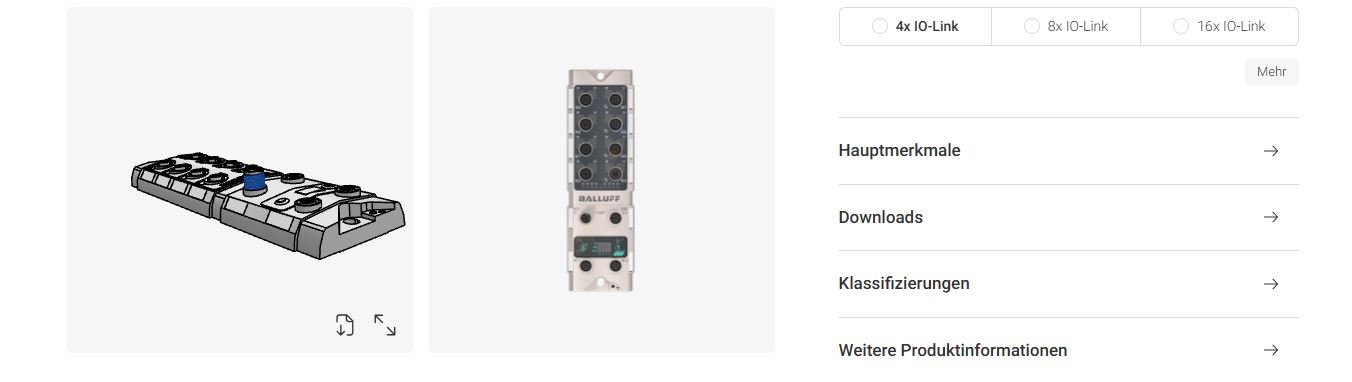

Se abre la página del producto en la tienda online.
Haga clic en Descargas > Software.
Se abre un menú.
Seleccione el archivo GSDML que desea descargar.
Aparece el siguiente cuadro de diálogo:
Active Condiciones generales y haga clic en Descargar. El archivo GSDML se guarda por defecto en la carpeta Descargas de su ordenador.
Para importar un archivo GSDML descargado en BET , haga clic en
.

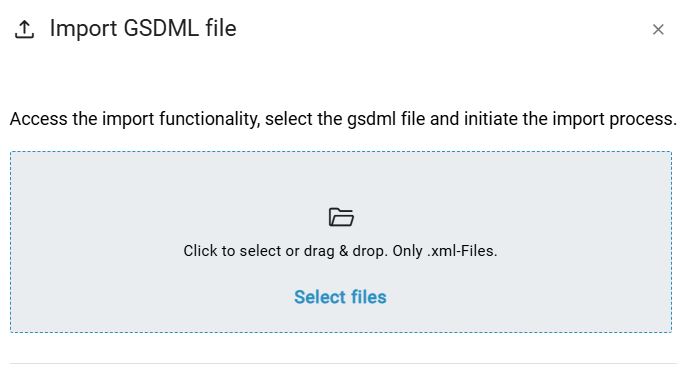

Aparece el siguiente cuadro de diálogo:
Mantenga pulsado el botón izquierdo del ratón y arrastre el archivo GSDML deseado dentro del marco punteado y suelte el botón del ratón para cargarlo. Alternativamente, también puede hacer clic dentro del área del marco para seleccionar el archivo en el sistema de archivos.

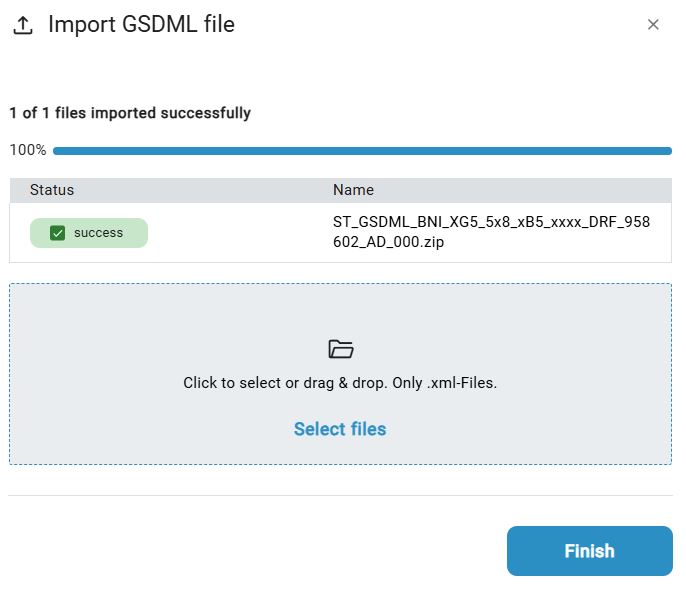

Tras una importación correcta, aparece el siguiente cuadro de diálogo:
Nota
Si no se puede importar el archivo GSDML, se le notificará con una advertencia. Esto suele deberse a que el archivo seleccionado no está actualizado. En este caso, póngase en contacto con Balluff .
Haga clic en Hecho para volver a la ventana principal del generador GSDML.

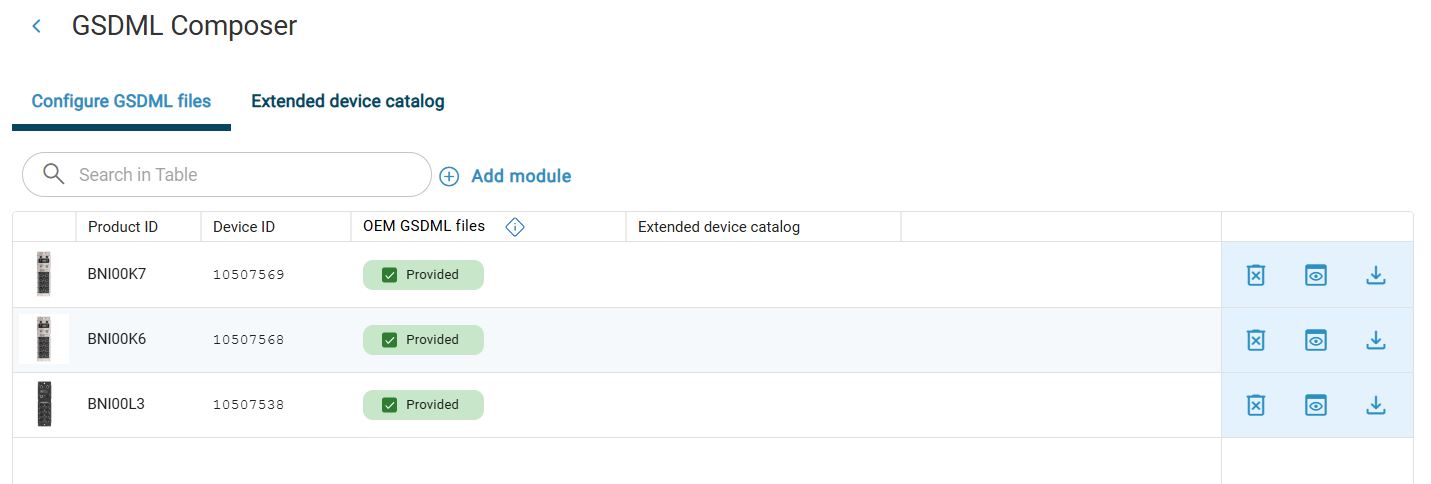

Si todos los archivos GSDML se han importado correctamente, aparecerá el siguiente cuadro de diálogo:
En el siguiente paso, asigne los dispositivos parametrizados a los módulos de red mediante una lista de dispositivos.
Nota
Puedes cargar archivos ESI de la misma manera que los archivos GSDML haciendo clic en si previamente has guardado los archivos necesarios localmente.
Tras importar los archivos GSDML, tiene varias opciones para proceder. Puede:
Asignar lista de dispositivos¶

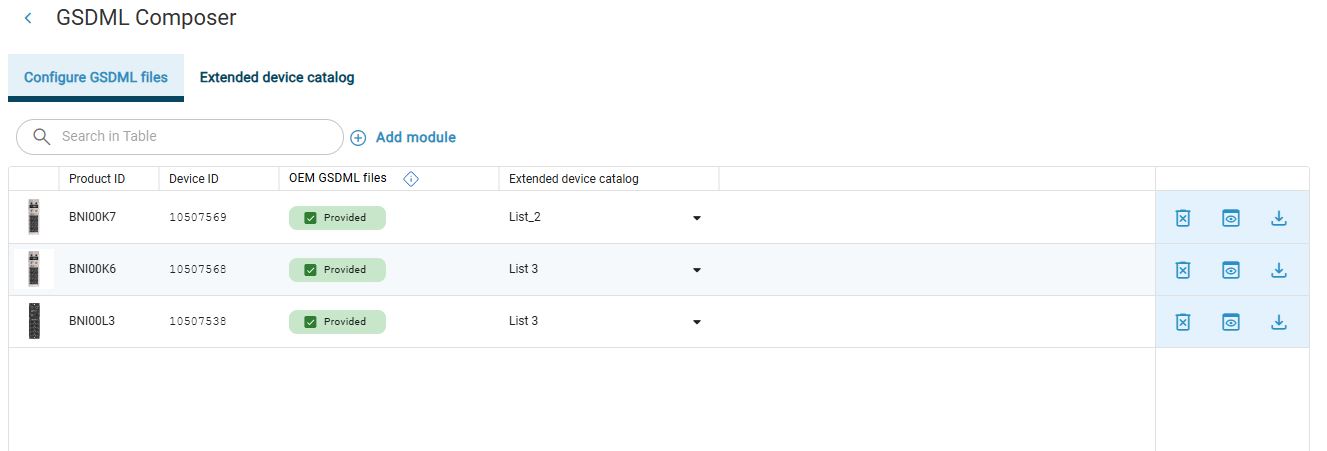

Si la lista de dispositivos se ha creado correctamente, se asigna automáticamente a los módulos de red. Puede modificar las asignaciones en cualquier momento.
Para ello, haga clic en el nombre de la lista asignada. Aparecerá una lista desplegable (si ha creado listas adicionales) con opciones de selección. Seleccione la lista de dispositivos que desea asignar al módulo de red seleccionado.
Ha asignado una lista de dispositivos a un módulo de red.
Asignar puertos¶
En esta vista, también tiene la opción de asignar los dispositivos de la lista seleccionada a los puertos del módulo de red.
Para ello, haga clic en Asignación de puerto en el lado derecho.

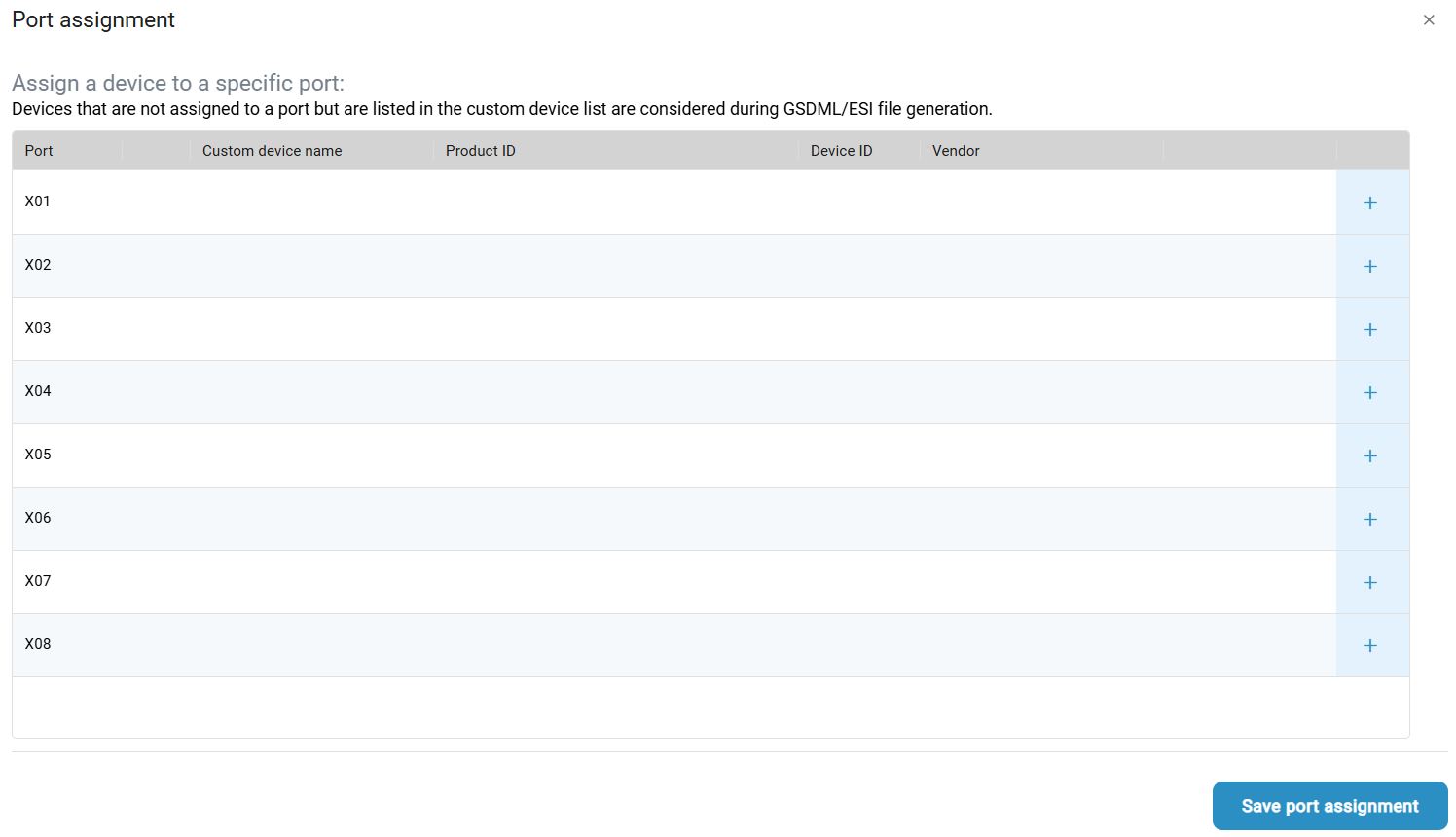

Aparece la siguiente ventana:
Aquí verá los puertos disponibles, cada uno con un símbolo

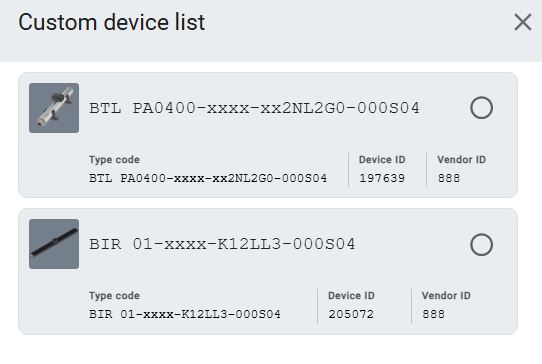

a la derecha. Para asignar un puerto, haga clic en el símbolo.Aparece la siguiente ventana que muestra los dispositivos IO-Link disponibles:
Seleccione el dispositivo deseado y, a continuación, haga clic en Añadir dispositivo al puerto.

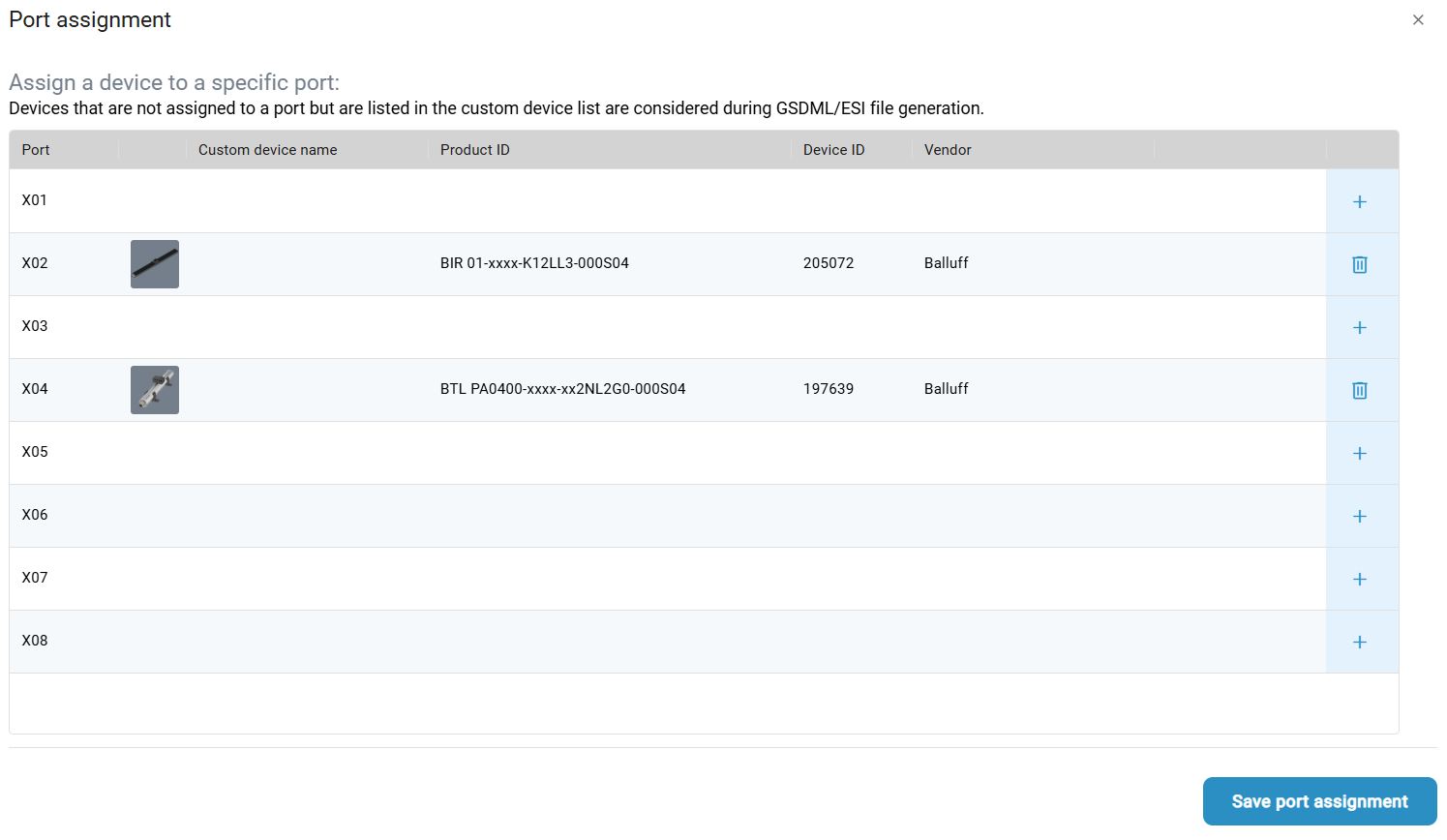

Se muestra la asignación de puerto actual:
Repita los pasos anteriores para todos los dispositivos IO-Link para asignarlos a los puertos.
Cierre la ventana haciendo clic en Guardar asignación de puerto.
Ha asignado correctamente los dispositivos IO-Link a los puertos.
Exportar archivo GSDML¶
Para exportar el archivo GDSML a su ordenador, haga clic en Exportar archivo GDSML
.

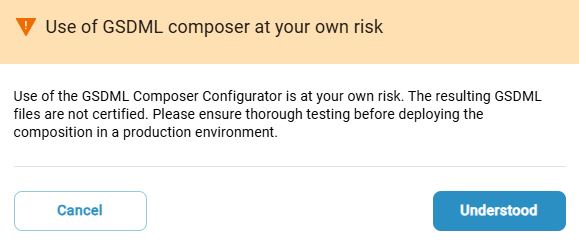

Aparece el siguiente cuadro de diálogo:
Lee la nota y haz clic en Entendido.
Se abre el explorador de archivos y puede guardar la configuración GSDML seleccionada en su ordenador para utilizarla posteriormente.
Borrar configuración GSDML¶
Para eliminar la configuración GDSML creada, haga clic en .
Se elimina la configuración GSDML.
