Ver y editar los detalles del dispositivo

06 de noviembre de 2024 | 4240 palabras 21 minutos de lectura

La vista detallada le permite tener un control más estrecho y una visión general de unidades específicas. En esta vista puede configurar parámetros y realizar diagnósticos. La vista detallada cambia dinámicamente en función de la categoría de dispositivo que se llame. Las principales diferencias se encuentran entre los módulos de red IO-Link y los dispositivos IO-Link. Dependiendo del rol de usuario y del estado del PLC, se pueden cambiar parámetros en el dispositivo IO-Link o en el módulo de red.

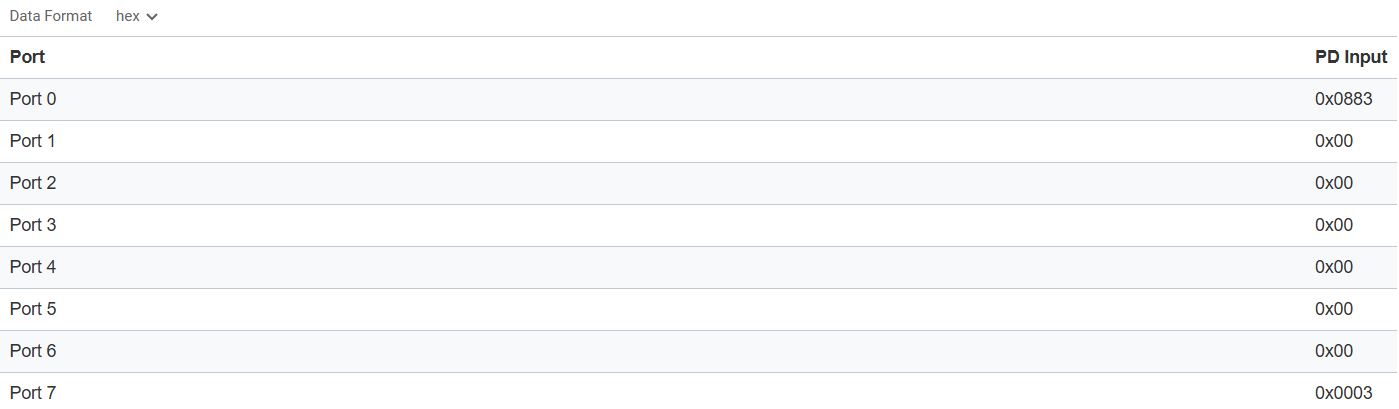

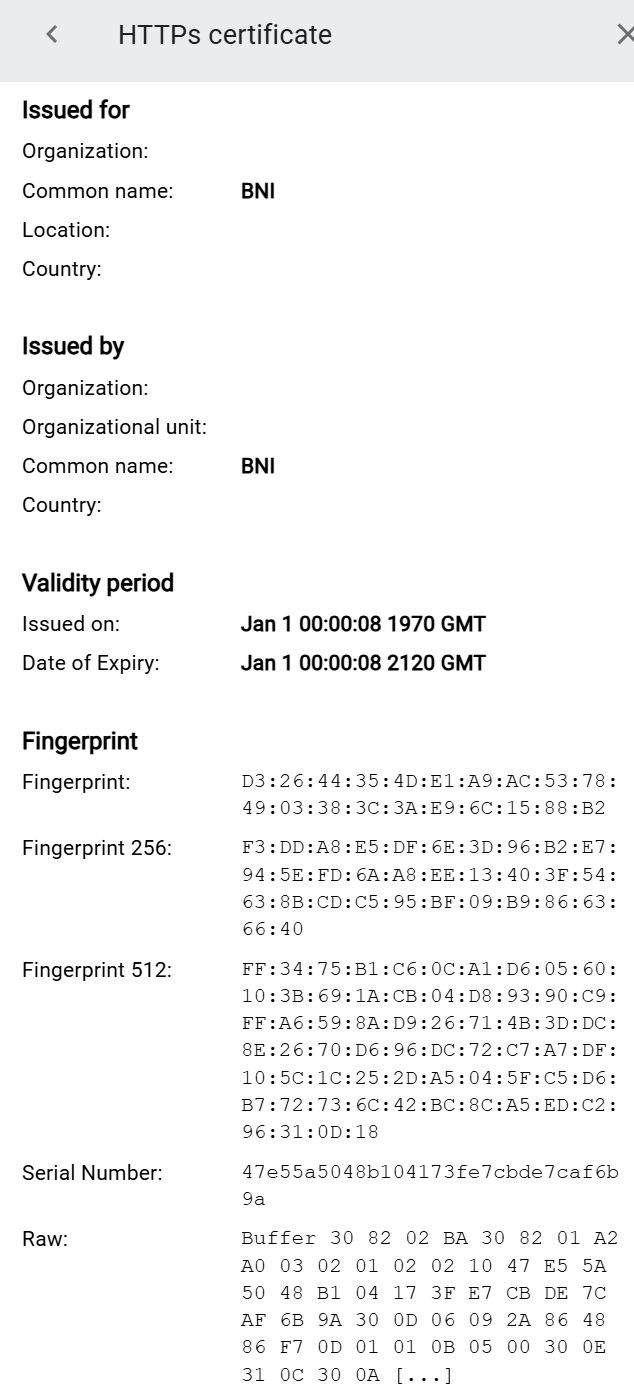

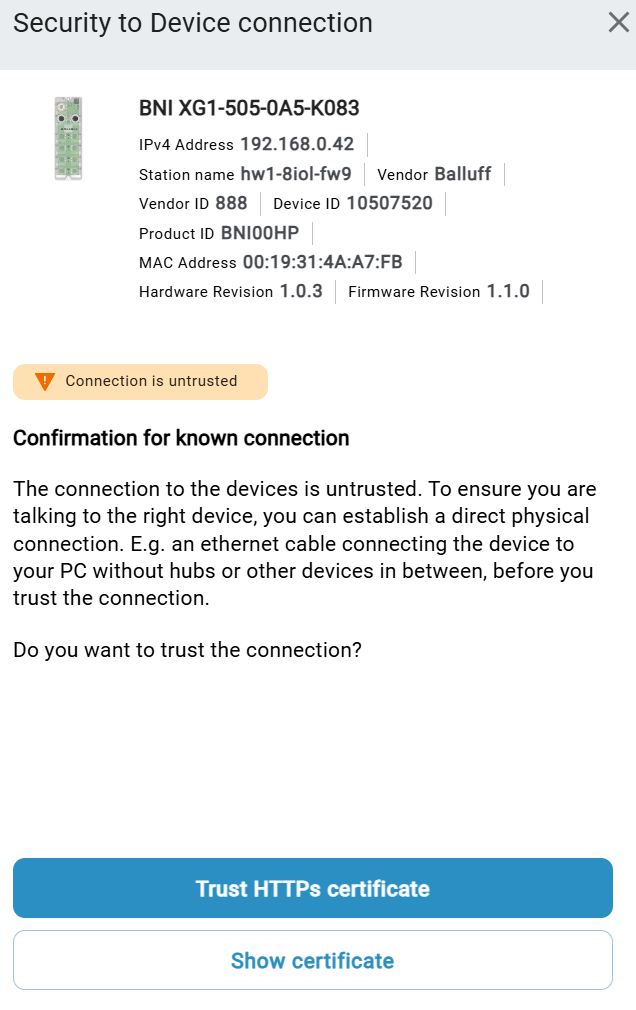

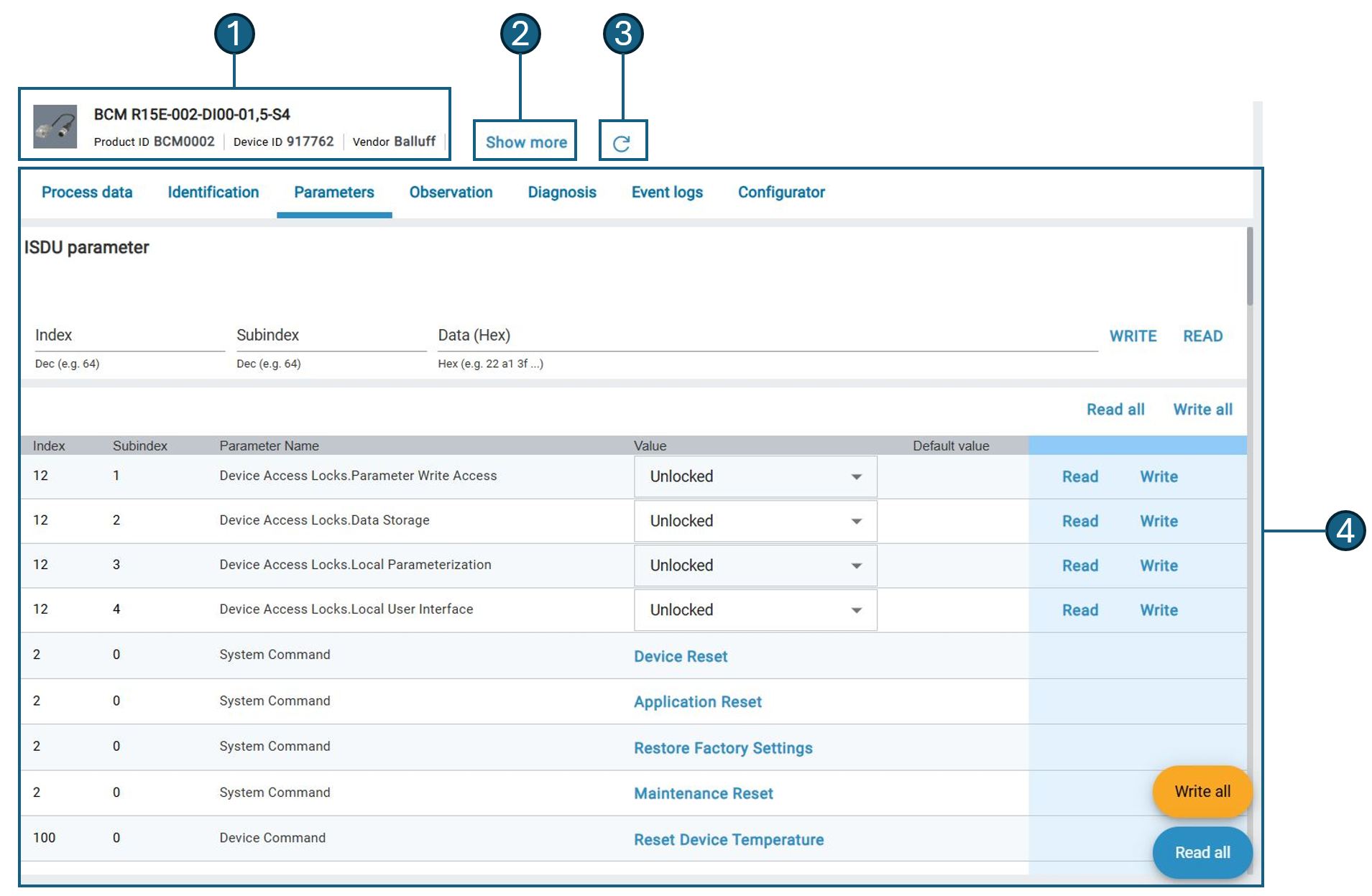

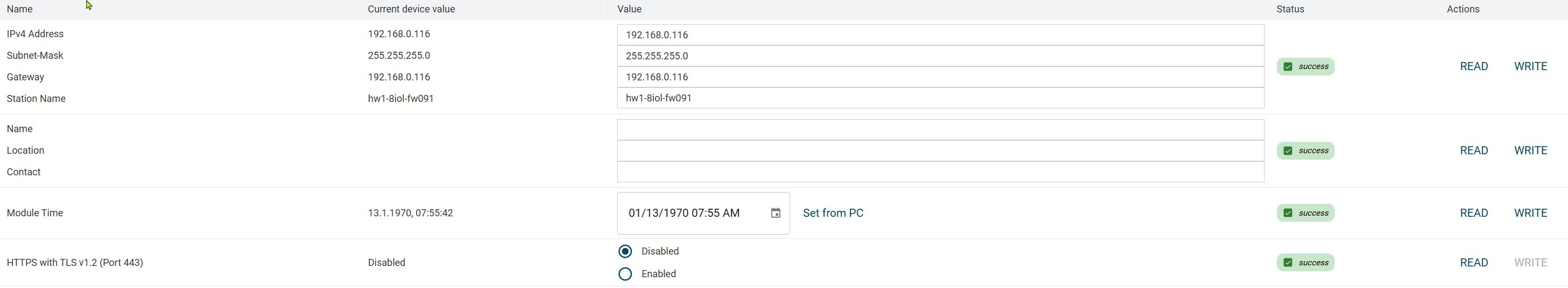

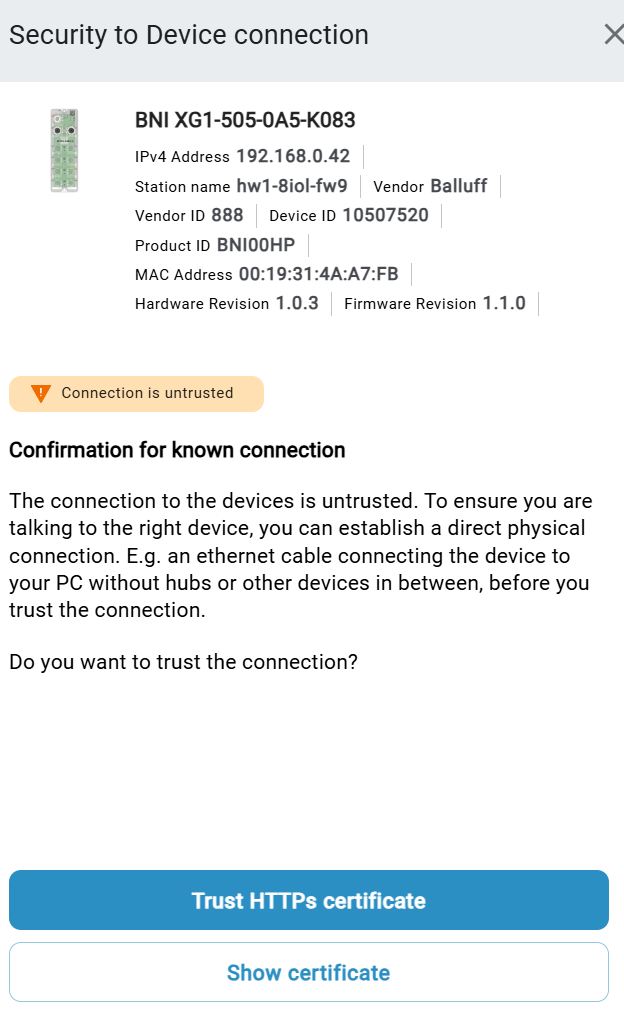

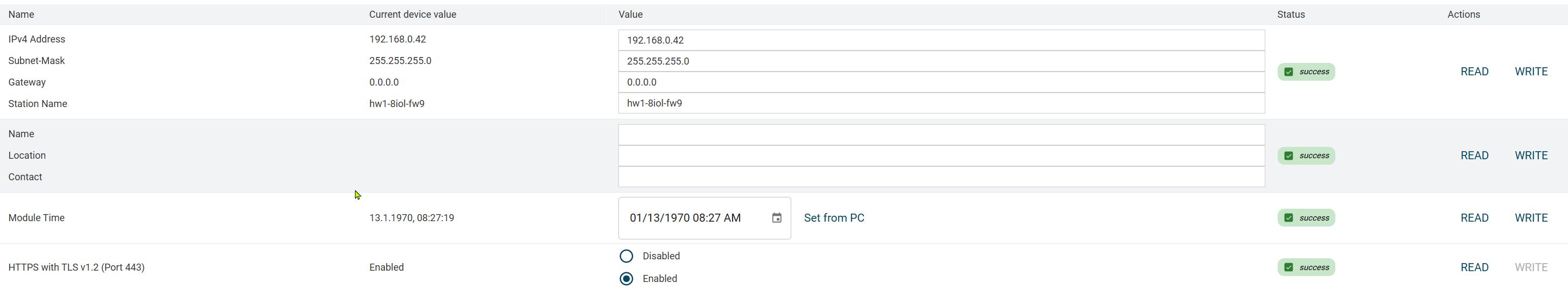

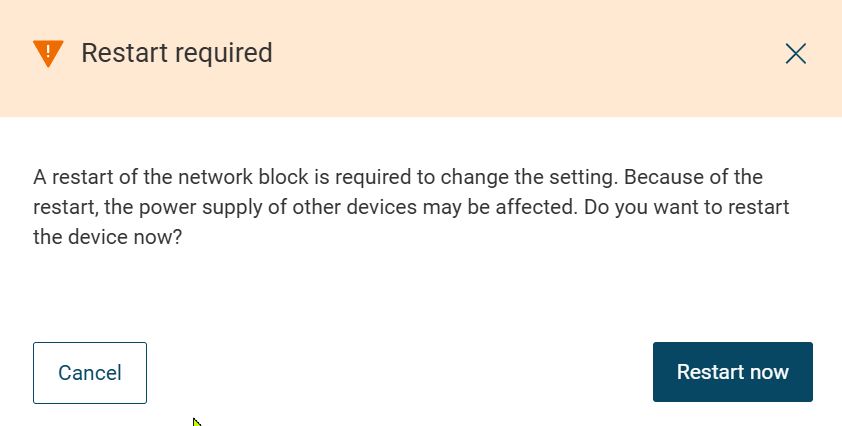

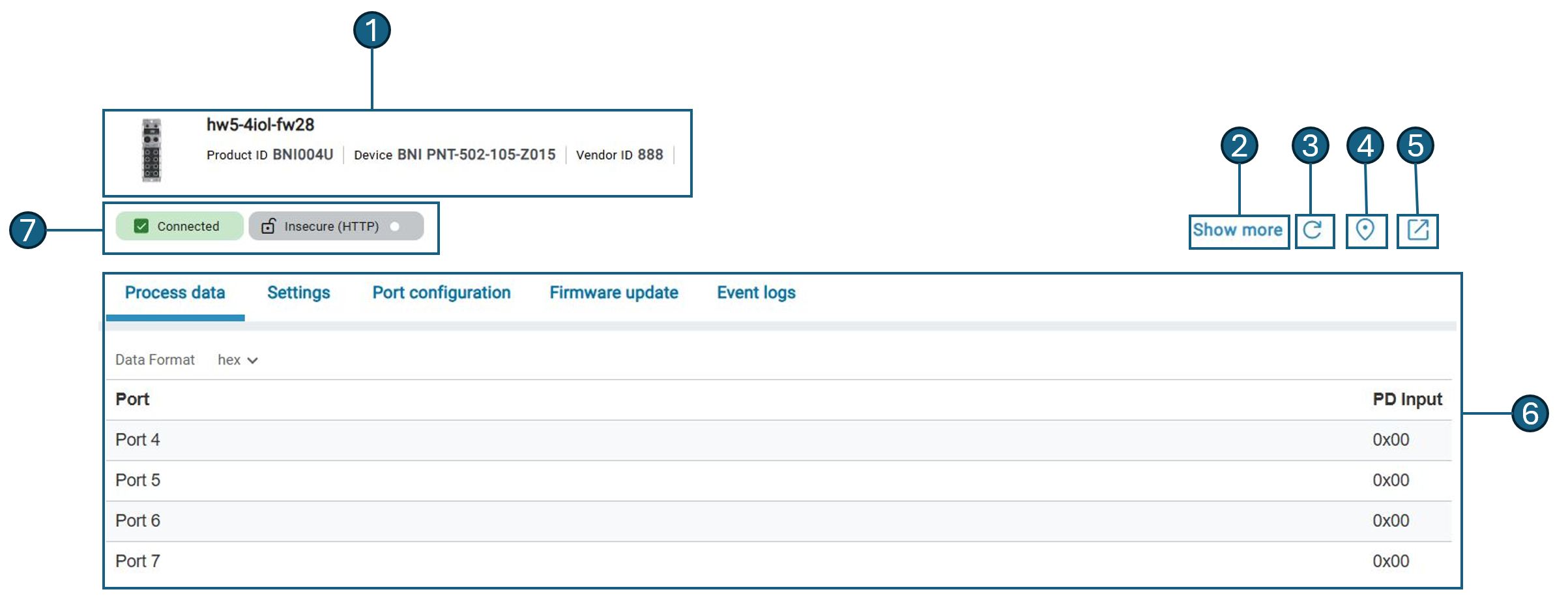

Resumen de los detalles de la unidad

_images/w_Detailansicht_gesamt.jpg

Ejemplo: Dispositivo IO-Link

Pos.

Descripción

1

Permite editar los módulos de red IO-Link y los dispositivos IO-Link, véase:
- Editar módulos de red IO-Link
- Editar dispositivos

2

Bloque de funciones de los módulos de red IO-Link y dispositivos IO-Link:
- Actualizar la vista detallada
- Volver a la topología
- Copiar y pegar el valor de un parámetro individual (sólo dispositivos)
- Copiar y pegar el valor de un parámetro individual (sólo dispositivos)
- Cargar parámetros de la unidad (sólo dispositivos)
- Escritura de parámetros en la unidad (sólo dispositivos)
- GUARDAR CONJUNTO DE PARÁMETROS (sólo dispositivos)
- Cargar conjunto de parámetros (sólo dispositivos)
- * (sólo módulos de red IO-Link) Guardar la configuración del módulo de red IO-Link como un archivo (sólo módulo de red IO-Link)
- Guardar la configuración del módulo de red IO-Link en la base de datos (sólo módulo de red IO-Link)
- Cargar la configuración del módulo de red IO-Link (sólo módulo de red IO-Link)
- Cargar la configuración del módulo de red IO-Link desde un archivo (sólo módulo de red IO-Link)

3

Muestra información sobre la unidad, véase Mostrar información de la unidad.

4

Muestra el puerto actual del dispositivo.
En la lista puede seleccionar otro puerto ocupado del módulo de red IO-Link,

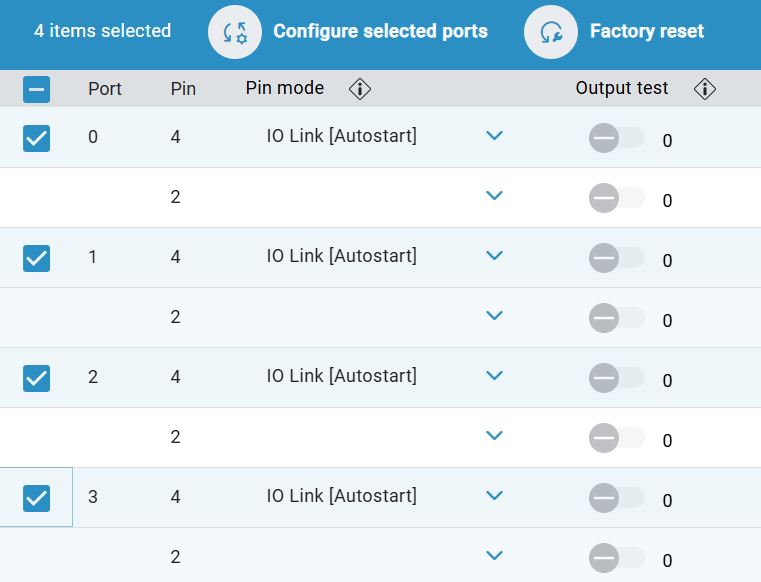

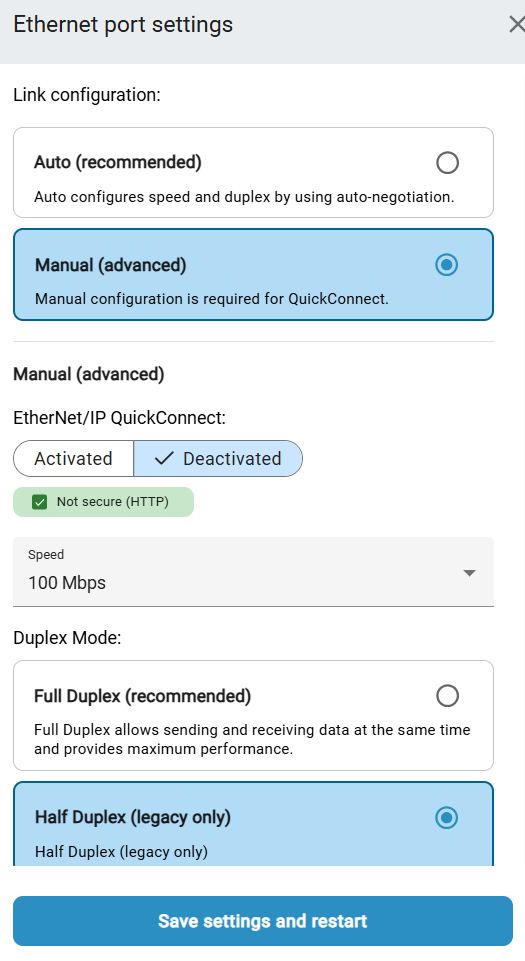

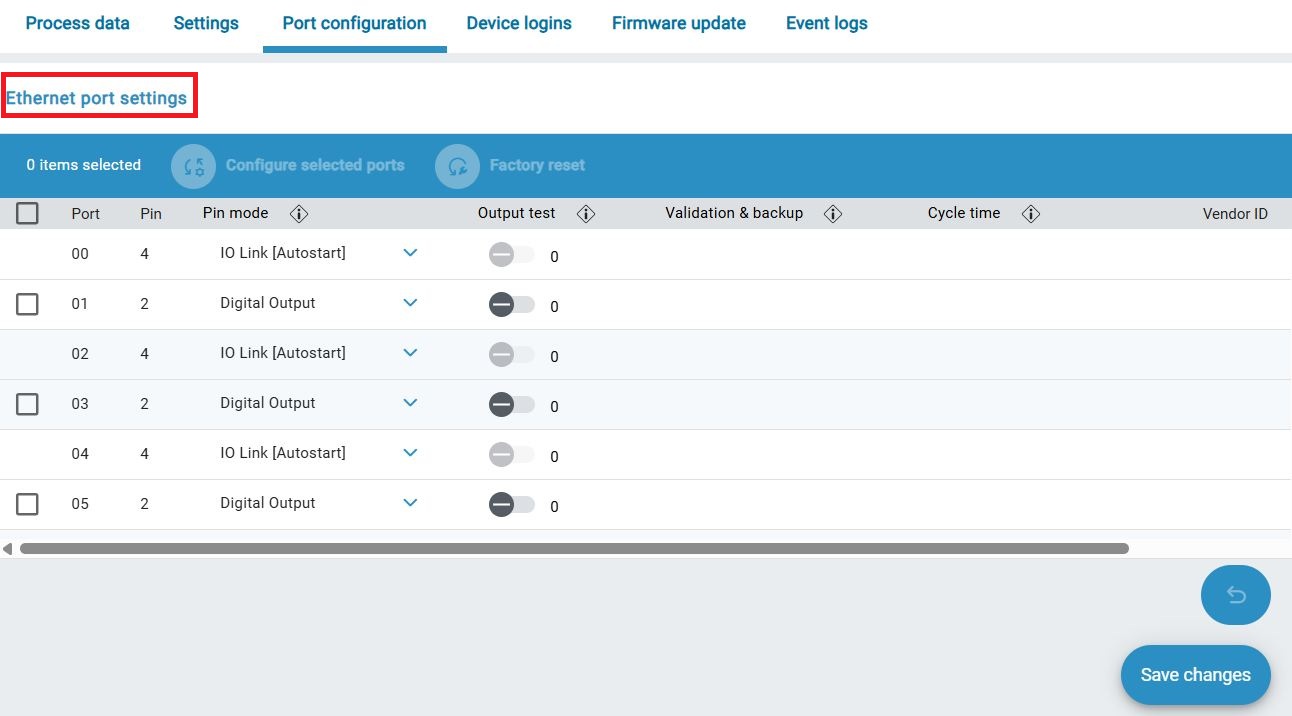

ver Configurar los puertos de los módulos de red IO-Link.

Funcionamiento general

Mostrar la vista detallada

  Marque la unidad deseada en la topología y haga clic en DETALLES en la barra de funciones.

Nota

La vista detallada está desactivada por defecto. Para activarla, seleccione una unidad en la vista principal o en la edición de topología. Si se marcan varias unidades, también se desactiva la vista.

  La vista detallada aparece en el área de trabajo.

Actualizar la vista detallada

  Abra la vista detallada y haga clic en Actualizar en el bloque de funciones de la derecha.

  Se actualiza el estado de las unidades.

Nota

BET no actualiza automáticamente el estado del dispositivo en la vista detallada. Por lo tanto, el estado mostrado puede diferir del estado real.

Volver a la topología

  Haga clic en BACK a la derecha en el bloque de funciones.

  Se cierra la vista detallada y se muestra la vista principal en el área de trabajo.

Mostrar información de la unidad

En la vista detallada se muestra la siguiente información sobre la unidad seleccionada:

_images/w_geraeteinformationen_de.jpg

Pos.

Descripción

1

Indica si hay o no un PLC en la topología.
Si hay un PLC, el bloqueo del PLC está activo.
Si un bloqueo del PLC está activo, no se puede modificar ningún parámetro ni dato de proceso.

2

Muestra el estado de la conexión.

3

Muestra el estado del dispositivo (sólo dispositivos IO-Link):

4

Muestra más información del dispositivo desde el archivo de descripción del dispositivo, por ejemplo:
- Nombre
- Información de conexión
- ID
- Versión

5

Muestra la imagen almacenada de la unidad.

En la siguiente tabla se explican los diferentes mensajes de estado de la unidad y su significado:

Mensaje de estado

Descripción

La señal no es válida debido a un
mal funcionamiento del aparato, sensor
o actuador.

La señal no es válida temporalmente
debido a trabajos en curso
en la unidad, por ejemplo, congelación.

Se sobrepasan las condiciones ambientales o
de proceso admisibles
o la incertidumbre de medición de
los sensores o las desviaciones del
punto de consigna de los actuadores es
probable que sean mayores de lo esperado.

La señal es válida. La unidad está en línea y activa en
modo de funcionamiento normal.

Nota/Información
Aunque la señal de la unidad es válida,
la vida útil restante está casi agotada
o una función pronto
se verá limitada debido a las condiciones de funcionamiento
. Por favor, realice el mantenimiento de la unidad.

Nota

Puede consultar el significado exacto del evento de activación en las instrucciones de las unidades respectivas.

  Seleccione la unidad deseada y abra la vista detallada.

  Se muestra la información de la unidad.

Editar dispositivos

Puede editar los siguientes datos en la vista detallada de los dispositivos:

  • Parámetros de la unidad

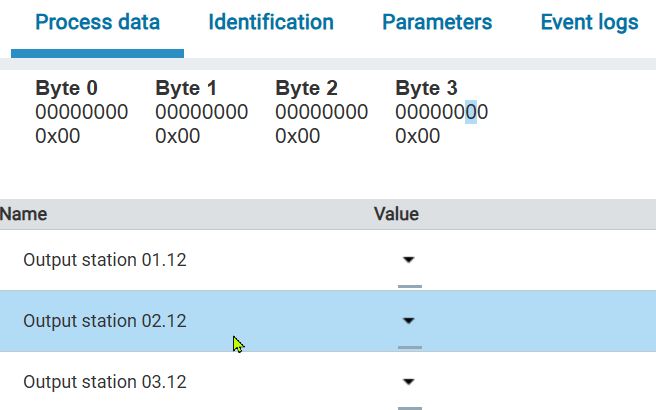

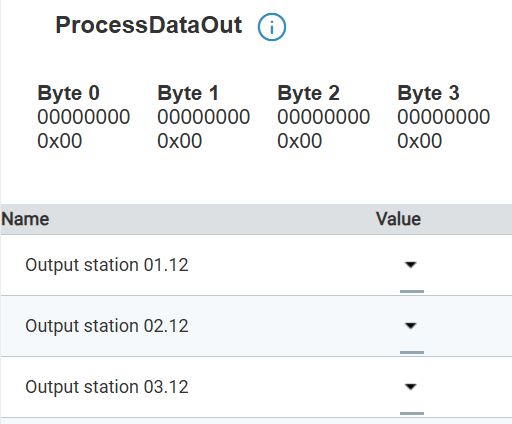

  • DATOS DE PROCESO

  • Parámetro ISDU

Nota

Dependiendo del dispositivo IO-Link, pueden mostrarse más datos, por ejemplo, información de diagnóstico, observaciones o un configurador.

Parametrizar las unidades

Los parámetros mostrados dependen del archivo de descripción de la unidad correspondiente. Los detalles sobre los parámetros individuales se pueden encontrar en la documentación de usuario de las unidades. Los parámetros para los que está presente la opción WRITE pueden escribirse en el dispositivo físico.

Parámetros de la unidad de filtrado

En las pestañas IDENTIFICACIÓN, PARÁMETROS y DATOS DEL PROCESO, se puede filtrar la cantidad de información que se muestra.

  1. Seleccione el dispositivo deseado en la topología y haga clic en DevICES-DETAILS en la barra de funciones.

  La vista detallada aparece en el área de trabajo.

  1. Abra la pestaña deseada.

_images/w_Filtern_Parameter.jpg

Ejemplo: pestaña PARÁMETROS

  1. Introduzca el término deseado como criterio de filtrado, por ejemplo «Phy».

  La vista se filtra en consecuencia:

_images/w_Filtern_Parameter_Ergebnis.jpg

Ejemplo: Criterio de filtrado «Phy

Establecer los parámetros de la unidad

Los archivos de descripción de dispositivos (IODD) especifican a BET cómo se muestran los parámetros y si éstos pueden modificarse. Encontrará más información sobre los efectos de la configuración de los parámetros en las instrucciones de uso de los dispositivos correspondientes.

Si se modifica un parámetro, se indica con un cambio de estado de la unidad. A la derecha del campo de ajuste del parámetro, se muestra el estado del parámetro con símbolos. El estado de la unidad sólo se actualiza cuando se escriben cambios en la unidad física o se leen los parámetros de la unidad.

Son posibles los siguientes estados de la unidad:

Símbolo

Estado

Descripción

Sin
símbolo

Parámetro:
Valor por defecto

El valor del parámetro mostrado es el valor por defecto
del IODD. Puede diferir del valor real
en la unidad.

Parámetro:
Lectura/escritura correcta

El parámetro visualizado fue leído con éxito
de la unidad o escrito con éxito en la unidad después de un
cambio.

Parámetros modificados

El valor se ha modificado,
pero aún no se ha transferido al dispositivo.
Haga clic en Escribir, el valor se transfiere al
dispositivo (la marca de verificación verde aparece en la ejecución exitosa
).

Parámetro:
Error de lectura/escritura

Se ha producido un error al leer o escribir el parámetro. Si otros parámetros
fueron leídos con éxito pero uno o
más parámetros de la unidad no lo fueron,
entonces la unidad conectada
no soporta todos los ajustes del IODD. Puede encontrar más información en la documentación de la unidad.

  1. Seleccione el dispositivo IO-Link deseado en la topología y haga clic en DevICES-DETAILS en la barra de funciones.

  La vista detallada aparece en el área de trabajo.

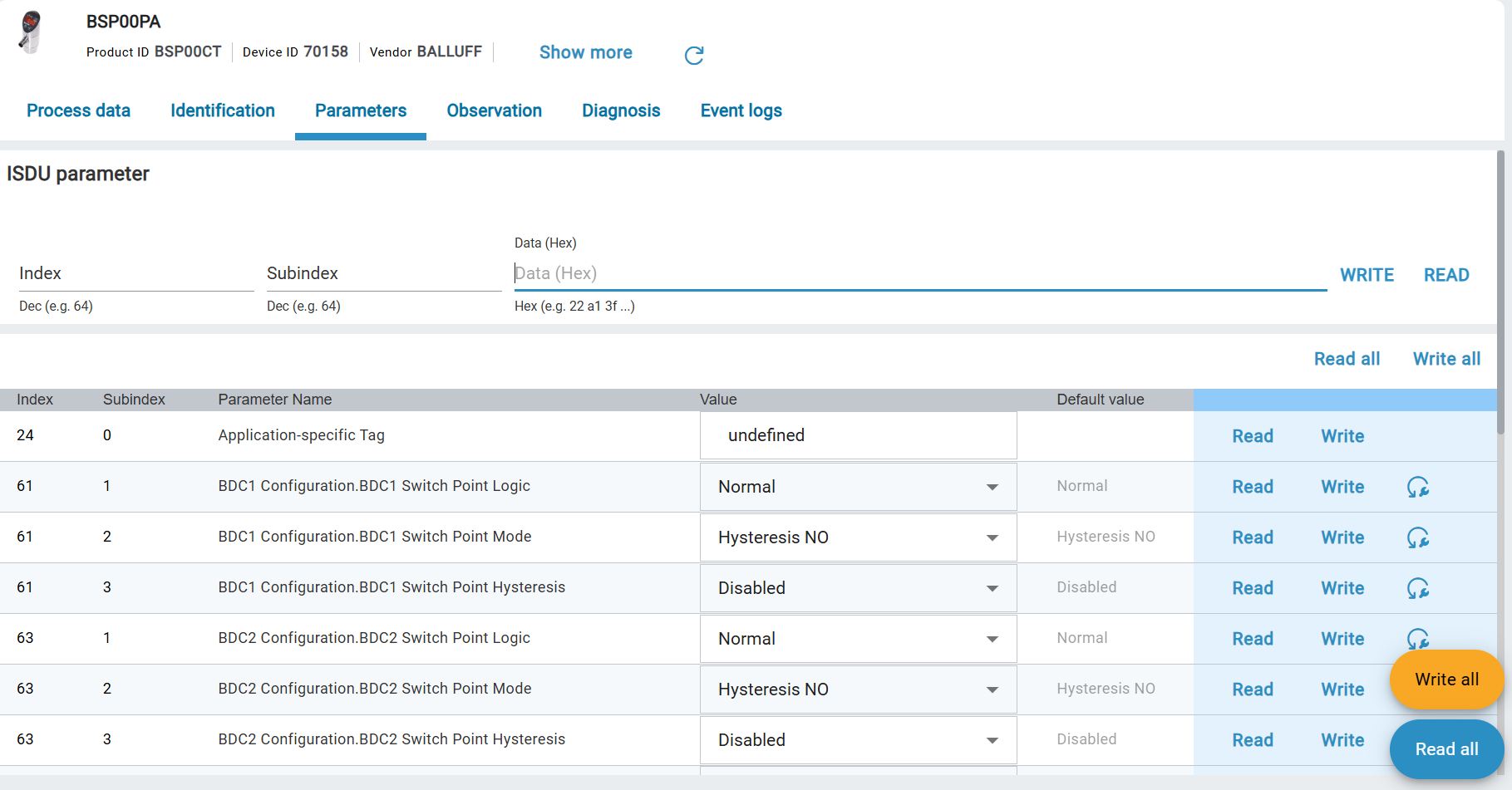

  1. Seleccione la pestaña PARÁMETROS.

  Se muestran los parámetros del dispositivo IO-Link.

  1. Modifique el parámetro deseado. Sólo puede cambiar los parámetros para los que está disponible la función WRITE.

  El parámetro se modifica y se marca con el símbolo .

  1. Haga clic en WRITE para transferir el valor modificado al dispositivo físico.

GUARDAR CONJUNTO DE PARÁMETROS

Puede guardar el conjunto de parámetros actual de un dispositivo y cargarlo en otro dispositivo más adelante. El conjunto de parámetros se guarda en la base de datos de BET .

Nota

Sólo se guardan los parámetros que se pueden escribir. Los datos del proceso no se guardan.

  1. Seleccione el dispositivo IO-Link deseado en la topología y haga clic en DevICES-DETAILS en la barra de funciones.

  La vista detallada aparece en el área de trabajo.

  1. En el bloque de funciones, seleccione AJUSTAR PARÁMETROS.

  Aparece el siguiente cuadro de diálogo:

_images/w_Parametersatz_hinzufuegen.jpg

  1. Introduzca un nombre para su grupo de parámetros. **Consejo: Estructure el nombre, por ejemplo «Signallight_LvLMode».

  2. Haga clic en GUARDAR CONJUNTO DE PARÁMETROS.

  El conjunto de parámetros se guarda en la base de datos BET.

Cargar conjunto de parámetros

Puede cargar un juego de parámetros guardado y asignarlo al dispositivo configurado si se ha guardado un juego de parámetros para este dispositivo. La base de datos BET le muestra todos los juegos de parámetros para el dispositivo IO-Link actualmente abierto.

Nota

Los valores de los parámetros modificados de la unidad proyectada no se escriben automáticamente en el proyecto físico.

  1. Seleccione el dispositivo IO-Link deseado en la topología y haga clic en DevICES-DETAILS en la barra de funciones.

  La vista detallada aparece en el área de trabajo.

  1. En el bloque de funciones, seleccione JUSTAR PARÁMETROS DE CARGA.

  Aparece el siguiente cuadro de diálogo:

_images/w_Parametersatz_laden.jpg

  1. Seleccione un conjunto de parámetros o haga clic en IMPORTAR ARCHIVO para importar un conjunto de parámetros y añadirlo a la lista.

  2. Haga clic en CARGAR CONJUNTO DE PARÁMETROS para cargar el conjunto de parámetros.

Nota

Tiene la opción de editar el conjunto de parámetros antes de cargarlo, consulte Editar el conjunto de parámetros cargados.

  Los parámetros de la unidad proyectada se comparan con los parámetros del archivo:

_images/w_Parameter_vergleichen_Datei_de.jpg

La columna izquierda muestra los parámetros del dispositivo proyectado (fuente: [nombre de su proyecto BET]), la columna derecha los del archivo cargado (fuente: [nombre del archivo]).

  1. Compare los valores de los parámetros de la unidad proyectada con los valores de los parámetros del archivo cargado, consulte Comparar los parámetros de las unidades entre sí.

  2. Haga clic en Aplicar cambios para aplicar la selección de parámetros a la unidad proyectada y cerrar la vista.

Editar el conjunto de parámetros cargados

Puede editar o eliminar los conjuntos de parámetros cargados o exportarlos como archivos JSON o importarlos de nuevo. De este modo, los conjuntos de parámetros pueden intercambiarse o ponerse a disposición de los clientes.

  1. Seleccione el dispositivo IO-Link deseado en la topología y haga clic en DevICES-DETAILS en la barra de funciones.

  La vista detallada aparece en el área de trabajo.

  1. En el bloque de funciones, seleccione JUSTAR PARÁMETROS DE CARGA.

  Aparece el siguiente cuadro de diálogo:

_images/w_Parametersatz_laden.jpg

  1. Tiene las siguientes opciones de edición:

Símbolo

Descripción

Cambia el nombre del conjunto de parámetros.

Borra el conjunto de parámetros.

Descarga el conjunto de parámetros.

  1. Seleccione la opción deseada.

Cargar parámetros de la unidad

Puede sobrescribir los valores de los parámetros configurados con los valores actuales de los parámetros del dispositivo físico. Tiene la opción de elegir si se deben sobrescribir todos los parámetros del dispositivo proyectado o sólo algunos.

  1. Seleccione el dispositivo IO-Link deseado en la topología y haga clic en DevICES-DETAILS en la barra de funciones.

  La vista detallada aparece en el área de trabajo.

  1. Seleccione CARGAR DESDE DISPOSITIVO en el bloque de funciones.

  Los parámetros del dispositivo físico se comparan con los parámetros del dispositivo proyectado:

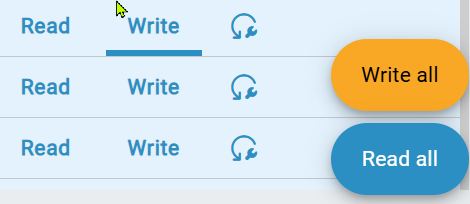

_images/w_daten_aus_geraet_laden.de.jpg

La columna izquierda muestra los parámetros del dispositivo proyectado (fuente: [nombre de su proyecto BET]), la columna derecha los del dispositivo físico (fuente: parámetros leídos del dispositivo).

  1. Compare los valores de los parámetros de las dos unidades, consulte Comparar los parámetros de las unidades entre sí.

  2. Haga clic en * APLICAR CAMBIOS* para aplicar la selección de parámetros a la unidad proyectada y cerrar la vista.

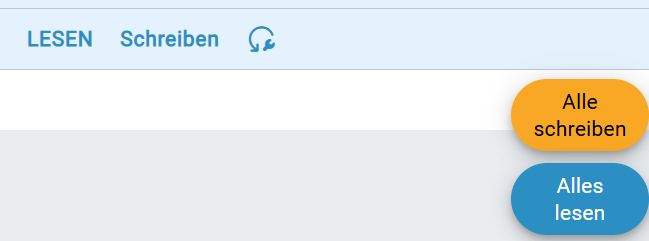

Escritura de parámetros en la unidad

Puede sobrescribir los valores de los parámetros del dispositivo físico con los valores de los parámetros del dispositivo proyectado. Tiene la opción de elegir si todos los parámetros o sólo algunos deben escribirse en el dispositivo físico.

Nota

Esta función sólo se puede ejecutar si no hay ningún PLC conectado, ya que entonces no se pueden modificar los parámetros.

Advertencia

¡PELIGRO DE ACCIDENTE! Al cambiar los datos de los parámetros, se pueden modificar los puntos de conmutación y los datos de los dispositivos IO-Link. Antes de restablecer/escribir los cambios, asegúrese de que no pueden producirse accidentes o daños como consecuencia del cambio. La función no debe utilizarse si pueden producirse accidentes/daños como consecuencia de la lectura/escritura de datos de proceso.

  1. Seleccione el dispositivo IO-Link deseado en la topología y haga clic en DevICES-DETAILS en la barra de funciones.

  La vista detallada aparece en el área de trabajo.

  1. En el bloque de funciones, seleccione WRITE TO DEVICE.

  Los parámetros del aparato proyectado se comparan con los del aparato físico. La columna de la izquierda muestra los parámetros del aparato físico y la de la derecha, los del aparato proyectado.

  1. Compare los valores de los parámetros de las dos unidades, consulte Comparar los parámetros de las unidades entre sí.

  2. Haga clic en Aplicar cambios para aplicar la selección de parámetros y cerrar la vista.

Copiar y pegar el valor de un parámetro individual

Puede copiar y pegar los valores de los parámetros de las unidades del mismo tipo.

Nota

Los datos del proceso no se pueden copiar.

  1. En la topología, seleccione el dispositivo IO-Link deseado del que desea copiar un valor de parámetro y haga clic en DevICES-DETAILS en la barra de funciones.

  La vista detallada aparece en el área de trabajo.

  1. Resalte el parámetro deseado y seleccione COPIAR PARÁMETROS en el bloque de funciones.

  El valor del parámetro se copia en la memoria intermedia.

  1. Haga clic en BACK en el bloque de funciones.

  La vista principal aparece en el espacio de trabajo.

  1. En la topología, seleccione el dispositivo IO-Link deseado al que desea copiar el valor del parámetro copiado y haga clic en DevICES-DETAILS en la barra de funciones.

  La vista detallada aparece en el área de trabajo.

  1. Resalte el parámetro y haga clic en INSERTAR PARÁMETRO en el bloque de funciones.

  El valor del parámetro se inserta desde el búfer.

Comparar los parámetros de las unidades entre sí

Puede comparar los parámetros de los dispositivos IO-Link entre sí. Existen los siguientes casos de uso:

Así es como se transfieren parámetros de una fuente a otra. La fuente puede ser, dependiendo del contexto, un dispositivo IO-Link en una topología proyectada, un conjunto de parámetros almacenados o un dispositivo IO-Link en el campo.

Nota

Sólo se pueden comparar parámetros que aparezcan en ambos IODD. Esto no siempre es así en el caso de unidades idénticas con diferentes versiones de IODD, por lo que en este caso no se pueden tomar todos los parámetros.

  1. En el cuadro de diálogo Comparar unidades, en FILTRO puede filtrar los parámetros. Dispone de las siguientes opciones:

    • Mostrar sólo parámetros diferentes: Los valores de parámetros idénticos se filtran para que solo veas los valores de parámetros diferentes.

    • Mostrar sólo los parámetros modificables. Se muestran todos los parámetros que se pueden modificar, independientemente de si los valores de los parámetros son idénticos o no.

  2. Para aplicar todos los valores de los parámetros en un solo paso, haga clic en * APLICAR TODOS LOS PARÁMETROS*.

  Todos los parámetros de la fuente de la columna derecha se aplican a los parámetros de la fuente de la izquierda. Puede deshacer el cambio haciendo clic en NO APLICAR TODOS LOS PARÁMETROS.

  1. Para no aceptar valores de parámetros individuales, haga clic en .

_images/w_daten_laden_parameter_nicht_uebernehmen_de.JPG

  La transferencia del valor del parámetro desde la fuente correcta se restablece para este parámetro.

_images/w_daten_laden_parameter_zurueck.JPG

  1. Si desea retomar un parámetro, haga clic en .

_images/w_daten_laden_parameter_uebernehmen_de.JPG

  1. Haga clic en Aplicar cambios para aplicar la selección de parámetros y cerrar la vista.

Editar los datos del proceso

Puede ver los datos del proceso actual de la unidad. Los datos del proceso se actualizan automáticamente cada 500 ms.

Advertencia

¡PELIGRO DE ACCIDENTES! Al escribir los datos del proceso, se pueden modificar las señales eléctricas y los datos de los sensores o activar los actuadores. Antes de escribir los datos del proceso, asegúrese de que no pueden producirse accidentes o daños como resultado de la escritura de los datos. La función no debe utilizarse si pueden producirse accidentes/daños como consecuencia de la escritura de datos de proceso.

Nota

Los datos de proceso no se pueden escribir si el módulo de red IO-Link al que está conectado el dispositivo IO-Link está conectado a un PLC.

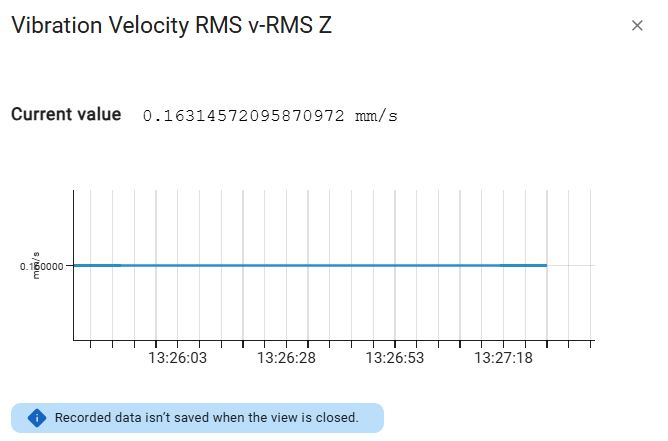

Visualizar los datos del proceso

  1. Seleccione el dispositivo IO-Link deseado en la topología y haga clic en DevICES-DETAILS en la barra de funciones.

  La vista detallada aparece en el área de trabajo.

  1. Abra la pestaña DATOS DEL PROCESO.

  Se muestran los datos de proceso de la unidad:

_images/w_Prozessdaten_de.jpg

  1. Los datos del proceso están disponibles para su tratamiento posterior.

Filtrar por valores de proceso

Puede filtrar la visualización de los datos de proceso mediante un campo de búsqueda.

  Introduzca un término de búsqueda en el campo de búsqueda.

_images/w_prozessdaten_filtern_de.jpg

Buscar palabra clave LOW

  La vista de datos de proceso se filtra en consecuencia.

Modo de salida de datos de proceso

Puede establecer si las salidas de datos de proceso deben tratarse en modo de lectura o de escritura.

  En Process Data Out, seleccione WRITE de la lista para escribir los datos del proceso o READ para leer sólo los datos del proceso.

_images/w_prozessdaten_modus_de.jpg

  Los datos de proceso se configuran en modo lectura o escritura según su selección.

Mostrar bytes y bits del valor de los datos de proceso

Puede visualizar en qué bit o byte está contenido un determinado valor de datos de proceso.

  Mueva el puntero del ratón sobre un parámetro específico del proceso.

  El byte o bit correspondiente se muestra con un fondo gris.

_images/w_prozessdaten_bitanzeige_de.jpg

Tensión de salida = 00001111 (byte 0)

Editar los parámetros de la ISDU

Puede acceder a los parámetros de la ISDU (Unidad de Datos de Servicio Indexada) mediante el índice y el subíndice. Los datos se muestran en formato hexadecimal sin procesar. También puede utilizar esta función para dispositivos IO-Link genéricos si no se ha encontrado ningún IODD.

  1. Seleccione el dispositivo IO-Link deseado en la topología y haga clic en DevICES-DETAILS en la barra de funciones.

  La vista detallada aparece en el área de trabajo.

  1. Abra la pestaña PARÁMETROS ISDU.

  Se muestran los parámetros ISDU de la unidad:

_images/w_ISDU_Parameter_1.jpg

  1. Introduzca un valor para el índice y el subíndice.

  2. Haga clic en WRITE para escribir los valores actuales en la unidad o haga clic en READ para leer el valor del parámetro actual.

Configurar dispositivos BCM con el configurador

El asistente de configuración de BCM permite configurar fácilmente los sensores BCM para la supervisión de vibraciones de motores, bombas, ventiladores o compresores. En el proceso se definen valores límite para las vibraciones en función de la clase de potencia de la unidad y basándose en las normas ISO establecidas. Los siguientes sensores BCM son compatibles con Balluff :

  • BCM0001 (BCM R15E-001-DI00-01,5-S4)

  • BCM0002 (BCM R15E-002-DI00-01,5-S4)

  • BCM R16E-004-CI01-01,5-S4

  • BCM R16E-004-CI02-01,5-S4

Para los áridos se aplican las siguientes normas ISO:

  • Motores: ISO 10816-3

  • Bombas: ISO 10816-7

  • Ventilador: ISO 14694

  • Compresores: ISO 10816-3 e ISO 20816-3

Si la unidad que se va a controlar no está cubierta por una de las normas ISO enumeradas, deberán determinarse valores empíricos para los valores límite sensibles.

Nota

El configurador sólo está disponible si hay un dispositivo BCM físicamente presente.

Así es como se procede:

  1. Seleccione el dispositivo BCM deseado en la topología y haga clic en DevICES-DETAILS en la barra de funciones.

  La vista detallada aparece en el área de trabajo.

  1. Abra la pestaña CONFIGURADOR.

  Si todavía no hay ninguna configuración para la unidad BCM, se muestra el BCM Configurator vacío:

_images/w_BCM_tab_de_.jpg

  1. Para crear una nueva configuración, haga clic en NUEVA CONFIGURACIÓN.

  Se inicia el asistente de configuración:

_images/w_BCM_1_De.JPG

  1. Seleccione el tipo de máquina que desea supervisar y haga clic en NEXT.

_images/w_BCM_Motor_de.JPG

Paso 1: Tipo de máquina (ejemplo: «Motor»)

  1. Seleccione la función de supervisión.

Nota

Actualmente, sólo se admite la supervisión según las normas ISO mencionadas.

Nota

Haga clic en para obtener más información sobre cómo utilizar la función de supervisión correspondiente.

_images/w_BCM_Standard_de.JPG

Paso 2: Función de control (ejemplo: «ISO 10816-3»)

  1. Seleccione los datos de entrada. Para el tipo de máquina «motor» son los siguientes:

    • Clase de potencia

    • Altura del eje

    • Velocidad

    • Subestructura

    • Asignación de ejes

_images/w_BCM_Eingangsdaten_de.JPG

Paso 3: Introducción de datos

  1. Haga clic en NEXT.

  Aparece el paso «Control de alarmas». Aquí verá los valores umbral para las vibraciones preseleccionados según la norma ISO correspondiente. Aún así, puede adaptarlos individualmente a sus necesidades.

_images/w_BCM_Alarm_de.JPG

Paso 4: Configuración de la alarma

  1. Establezca los valores límite deseados y haga clic en NEXT.

  Aparece el paso «Transmisión de datos».

_images/w_BCM_Datenuebertragung_1_de.JPG

Paso 5: Transmisión de datos

  1. Introduzca un nombre para la configuración:

_images/w_BCM_Datenuebertragung_2_de.JPG

Paso 5: Transmisión de datos

  1. Haga clic en Guardar.

  Los ajustes realizados actualmente en la configuración se comparan con los de la topología, véase Comparar los parámetros de las unidades entre sí:

_images/w_geraete_vergleichen_BCM.JPG

  1. Para aplicar los ajustes del configurador a la topología, haga clic en * APLICAR TODOS LOS PARÁMETROS*.

_images/w_geraete_vergleichen_BCM_1.JPG

  1. Haga clic en * APLICAR CAMBIOS*.

  Los cambios se aplican a la topología y se abre la pestaña Parámetros de la unidad BCM. Aquí también puede aplicar los cambios a los dispositivos del campo, consulte Escritura de parámetros en la unidad.

Configure las unidades BTL con el configurador

La página BET le ayuda a configurar los dispositivos BTL. En la pestaña CONFIGURADOR encontrará las opciones de ajuste y los parámetros más importantes que necesita para configurar los dispositivos BTL. En principio, también puede parametrizar los dispositivos BTL a través de la pestaña PARÁMETRO.

Nota

El configurador sólo está disponible si hay un dispositivo BTL físicamente presente.

Configurar salidas

Puede seleccionar uno de los dos solenoides para cada una de las dos salidas y asignarle una función.

En Select Magnet, seleccione el imán que desea asignar a la salida. En Select Function, seleccione la función que desea asignar a la salida:

  • Posición: Mide la posición actual del imán.

  • Diferencia de posición: Mide la diferencia entre dos imanes.

  • Velocidad: Mide el cambio de velocidad del imán.

Definir el rango de medición

Dentro del rango de medición especificado por el dispositivo BTL, puede definir el rango de medición de la salida respectiva especificando un punto cero y un punto final. La curva característica del aparato BTL se visualiza según sus modificaciones:

_images/g_BTL_Diagramm.jpg

Área

Significado

a

Fuera del rango de medición, el dispositivo BTL conmuta Error.

b

Rango de tolerancia punto cero

c

Rango de medición definido

d

Margen de tolerancia Punto final

e

Fuera del rango de medición, el dispositivo BTL conmuta Error.

  1. Introduzca el punto cero en Punto cero y el punto final del rango de medición en Punto final. También puede utilizar el control deslizante.
      El diagrama con el rango de medición actual se actualiza de acuerdo con sus entradas:

_images/w_BTL_Range_1.jpg

Ejemplo: Punto cero = 0, punto final = 800

_images/w_BTL_Range_2.jpg

Ejemplo: Punto cero = 100, punto final = 500

  1. Para aceptar una posición, pulse Escribir. Para escribir también una posición directamente en el dispositivo, haz clic en Enseñar.

  2. Opcional: Si es necesario, cambie la unidad del rango de medición (eje X de la curva característica). Para ello, seleccione la unidad deseada en la lista desplegable:

_images/w_BTL_Einheit.jpg

  1. Para modificar las tensiones de salida del dispositivo BTL correspondientes a los puntos de medición, haga clic en Más parámetros.
       Se muestran los campos de entrada de las tensiones de salida (eje Y):

_images/w_BTL_More_Parameters.jpg

  1. Introduzca las tensiones de salida deseadas:
       La curva característica del dispositivo BTL cambia en consecuencia:

_images/w_BTL_More_Parameters_2.jpg

Ejemplo: Punto cero = 8000 mV

  1. Haga clic en Escribir todos los parámetros para escribir los valores modificados en el dispositivo BTL.
      Los valores se escriben en el dispositivo BTL de acuerdo con su entrada. Con esto se completa la configuración.

Restablecer la configuración del sensor.

Dispone de dos opciones para restablecer los valores actuales del dispositivo BTL:

  • Puede restablecer los ajustes de una aplicación específica de la tecnología a un valor de salida predefinido sin tener que interrumpir la conexión con el dispositivo BTL.

  • Puede restablecer los valores de fábrica.

  1. Para restablecer los ajustes de fábrica del dispositivo BTL, haga clic en Ajustes de fábrica.

  2. Para restablecer la aplicación específica de la tecnología del dispositivo BTL a los valores predefinidos, haga clic en Restablecer aplicación.
