Protokolle
Automatische Erkennung des Protokolls
Im Auslieferungszustand befindet sich das Netzwerkmodul im Autodetect-Modus. Dieser Modus überwacht das Netzwerk aktiv, um den verwendeten Bustyp zu identifizieren. Ein grünes Lauflicht an den IO-Link-Ports zeigt den aktiven Erkennungsprozess an.

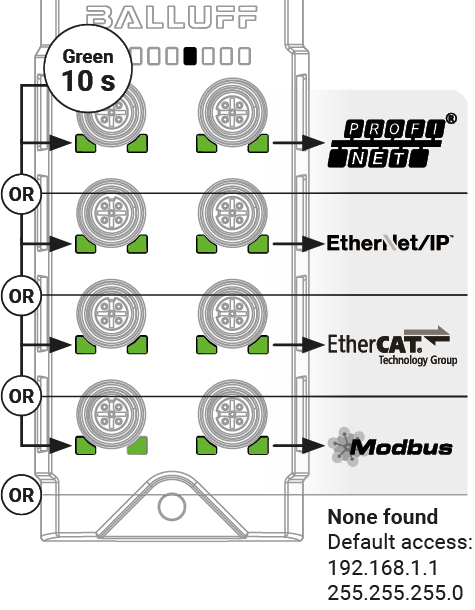

Sobald das Modul den Netzwerktyp erfolgreich identifiziert hat, leuchten die entsprechenden Port-LEDs schnell grün auf. Die Zuordnung der LEDs zu den verschiedenen Feldbus-Protokollen kann Konfiguration/Protokolle-auto-detect entnommen werden. Nach der erfolgreichen Erkennung startet das Gerät automatisch neu und ist anschließend über das erkannte Feldbus-Protokoll erreichbar.
Um das Modul erneut in den Autodetect-Modus zu versetzen, kann entweder das Display (siehe Kapitel Konfiguration/Display-set-protocol) oder die WebUI (siehe Konfiguration/webui-change-protocol) verwendet werden.
Im Autodetect-Modus ist das Gerät jederzeit über die IP-Adresse 192.168.1.1 mit Subnetmaske 255.255.255.0 erreichbar.
Protokoll manuell wählen
Bei Geräten mit Display erfolgt die manuelle Auswahl des Protokolls über das integrierte Display (siehe Kapitel Konfiguration/Display-set-protocol).
Die folgende Tabelle zeigt weitere Möglichkeiten zur manuellen Auswählen des Protokolls für Geräte ohne Display.
Von Autodetect
Um von Autodetect (ATD) auf PNT, EIP, ECT oder MBT umzuschalten, stehen die folgenden Optionen zur Verfügung:
Automatische Erkennung ODER
Manuell einstellbar über:
IP-Vergabe über WebUI
Umstellung über WebUI (siehe Konfiguration/webui-change-protocol)
Von PNT
Um von PROFINET (PNT) zu ATD, EIP, ECT, MBT zu wechseln, verwenden Sie die folgenden Optionen:
IP-Vergabe per DCP (BET, Proneta)
Umstellung über WebUI (siehe Konfiguration/webui-change-protocol)
Von EIP
Um von EtherNet/IP (EIP) zu ATD, PNT, ECT, MBT zu wechseln, verwenden Sie die folgenden Optionen:
IP-Vergabe über TCP/IP-Objekt oder über WebUI (siehe Konfiguration/webui-make-network-settings)
Umstellung über WebUI (siehe Konfiguration/webui-change-protocol)
Von ECT
Um von EtherCAT (ECT) zu ATD, PNT, EIP, MBT zu wechseln, verwenden Sie die folgenden Optionen:
EoE aktivieren (siehe Konfiguration/ethercat-eoe-setup)
Umstellung über WebUI (siehe Konfiguration/webui-change-protocol)
Umstellung über CoE (siehe Konfiguration/protocols-change-ect)
Von MBT
Um von Modbus/TCP (MBT) zu ATD, PNT, EIP, ECT zu wechseln, verwenden Sie die folgenden Optionen:
IP-Vergabe über WebUI (siehe Konfiguration/webui-make-network-settings)
Umstellung über WebUI (siehe Konfiguration/webui-change-protocol)
WebUI-Standardeinstellungen
Das Protokoll kann auch über die WebUI gewählt werden (siehe Konfiguration/webui-change-protocol). Die WebUI ist im Auslieferungszustand über die IP-Adresse 192.168.1.1 erreichbar.
Hinweis
Folgende Einstellungen sind werksseitig vergeben:
Protokoll: Autodetect
IP-Adresse: 192.168.1.1
Subnetzmaske: 255.255.255.0
Wird das Protokoll umgestellt, werden die IP-Parameter auf den Default-Wert des jeweiligen Protokolls zurückgesetzt, wie folgende Tabelle zeigt:
Protokoll bei eingestelltem ECT ändern
Sofern ECT bereits eingestellt und das Protokoll geändert werden soll, muss folgendermaßen vorgegangen werden.
CoE-Objekt Fieldbus Information wählen (0xF502).
Im Objekt Protocol After Reboot das gewünschte Protokoll wählen und einstellen.
Anschließend muss das Modul folgendermaßen neu gestartet werden:
